常用SDN控制器安装部署之Floodlight篇

为什么80%的码农都做不了架构师？>>>

1 Floodlight概述

Floodlight是目前主流的SDN控制器之一，它的稳定性、易用性已经得到SDN专业人士以及爱好者们的一致好评，并因其完全开源，这让SDN网络世界变得更加有活力。控制器作为SDN网络中的重要组成部分，能集中地灵活控制SDN网络，为核心网络及应用创新提供了良好的扩展平台，本文档主要介绍基于Java语言的开源SDN控制器Floodlight的安装部署。

2 安装前准备工作

如果不是专业人士，我们建议在虚拟机中搭建环境并安装。

Linux：本文基于Ubuntu12.04版本安装

■系统需求：Ubuntu 10.04（Natty）及以上版本（运行Ant1.8.1及以下版本）

■安装JDK，Ant。（可在Eclipse上安装）

安装图形化Eclipse（非必须）

■安装git

3 安装Floodlight

（1）从Github下载并编译Floodlight。

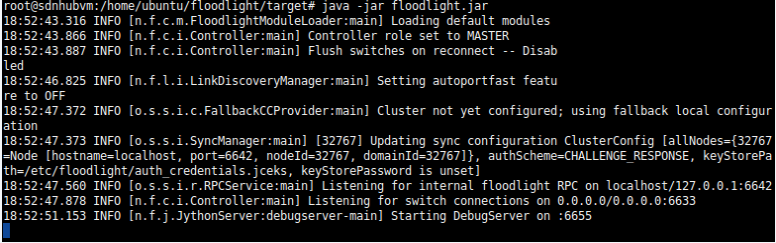

（2）运行Floodlight。

稍等一会Floodlight就会开始运行，并在控制台打印debug信息。

如果Floodlight运行不正常可以查看Floodlight的主进程是否正在运行。

（3）Eclipse设置

如果是桌面版带图形化界面的Ubuntu并且之前已经安装了Eclipse，那么我们就可以通过图形化界面的Eclipse运行、开发、配置Floodlight：

上述命令将创建多个文件：Floodlight.launch，Floodlight_junit.launch，classpath和.project。打开Eclipse软件，可以通过下面这些来设置新的Eclipse项目。

■打开eclipse创建一个新的工程

■File -> Import -> General -> Existing Projects into Workspac ，点击下一步

■点击“Browse”。选择之前放置Floodlight的路径

■点击Floodlight

■点击“Finish”

现在就产生了一个Floodlight的Eclipse工程。由于我们是使用静态模块加载系统运行Floodlight，我们必须配置Eclipse来正确的运行Floodlight。创建Floodlight目标文件：

■点击Run->Run Configurations

■右击Java Application，选择 New

■“Name”使用“FloodlightLaunch”

■“Project”使用“Floodlight”

■“Main”使用“net.floodlightcontroller.core.Main”

■点击“Apply”

■点击“Run”，Floodlight就开始运行了

（4）运行Floodlight后可以通过登录http://localhost:8080/ui/index.html使用Floodlight提供的web管理界面查看里面的信息，包括交换机、主机等等，因为我们没有接什么设备，页面没有什么信息。

4 配置Floodlight

Floodlight提供了两个配置文件：floodlightdefault.properties和learningswitch.properties，路径都位于floodlight/src/main/resources/。通过这两个配置文件可以查看Floodlight已经加载的子模块以及控制器的侦听端口、web端口，默认的侦听端口是6633，web端口是8080。如有必要用户可以自定义加载子模块和修改侦听端口，通过vi命令修改配置文件后，在Floodlight目录下执行ant编译后重启Floodlight即可。配置参数如下两图a）、图b）所示：

                    图a）  floodlightdefault.properties配置信息

                    图b）  learningswitch.properties配置信息

5 常用Floodlight命令

Floodlight将自己的API通过Rest Api的形式向外暴露，关于Rest Api，就是将程序的API封装成为通用的http GET/PUT的形式，这样的话无需关注程序实现细节，通过发送http请求即可完成API操作。所以用户可以通过Floodlight的Restful api来向Floodlight请求各种信息，包括交换机状态、能力、拓扑等。需要注意，通过Floodlight的Restful api返回的信息以json格式封装。REST Api信息用户访问http://www.projectfloodlight.org/floodlight/来获得。

（1）请求该控制器上所有的switch的DPID，可以参考如下命令，其中localhost:8080要换成控制器的ip和port。

（2）加入流表项

（3）读取流表项

注：这种方式是通过static flow pusher来获取流表项。

（4）删除流表项

假如要删除所有的流表项，使用如下命令：

其它常见操作同Open vSwitch。

6 Floodlight可兼容交换机

下面列出了可以和Floodlight控制器兼容的交换机：

虚拟交换机

■Open vSwitch（OVS）

硬件交换机

■Arista 7050

■Brocade MLXe

■Brocade CER

■Brocade CES

■Dell S4810

■Dell Z9000

■Extreme Summit x440, x460, x670

■HP 3500, 3500yl, 5400zl, 6200yl, 6600, and 8200zl (the old-style L3 hardware match platform)

■HP V2 line cards in the 5400zl and 8200zl (the newer L2 hardware match platform)

■Huawei openflow-capable router platforms

■IBM 8264

■Juniper (MX, EX)

■NEC IP8800

■NEC PF5240

■NEC PF5820

■NetGear 7328SO

■NetGear 7352SO

■Pronto (3290, 3295, 3780) - runs the shipping pica8 software
