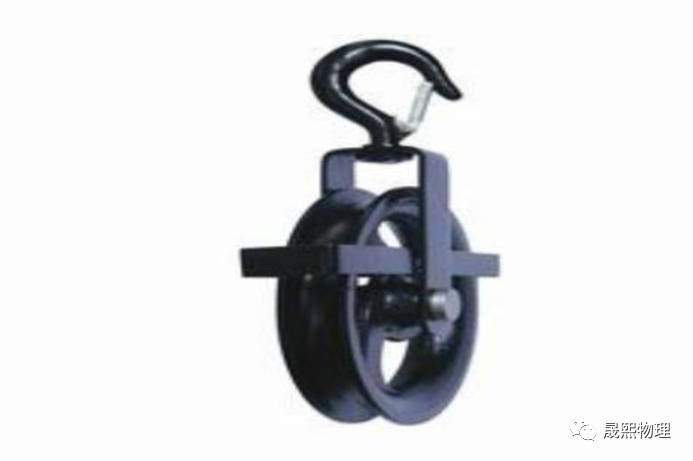

滑轮:一个周边有槽，可绕轴转动、滑动的轮。

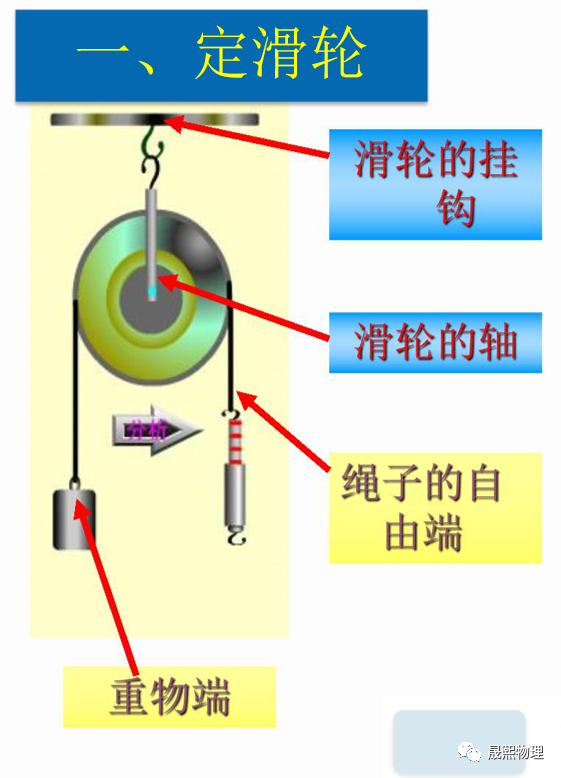

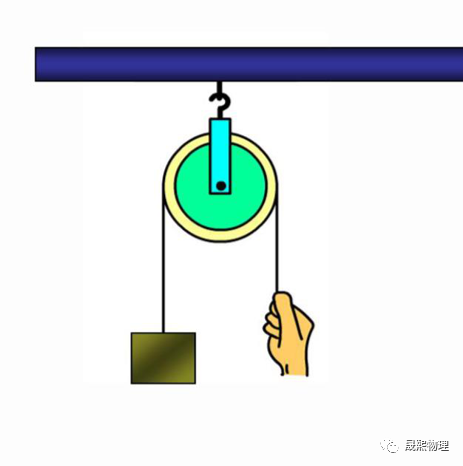

定滑轮：滑轮的轴位置固定不动。

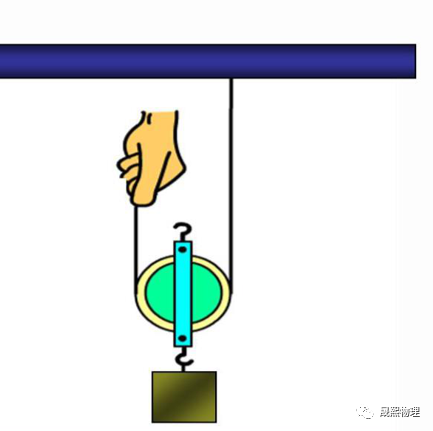

动滑轮：轴随物体一起移动。

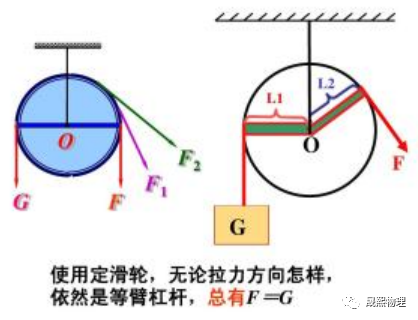

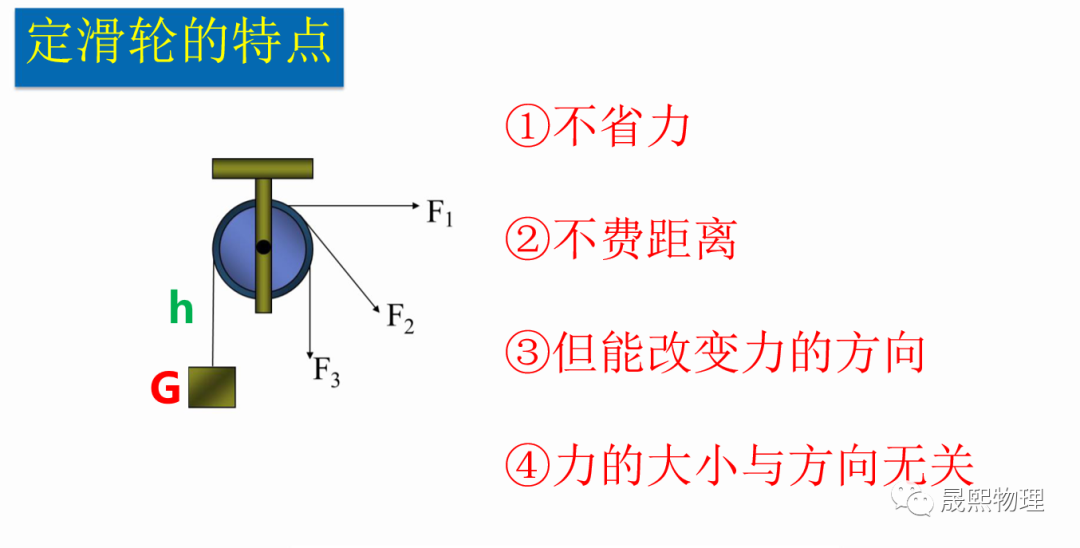

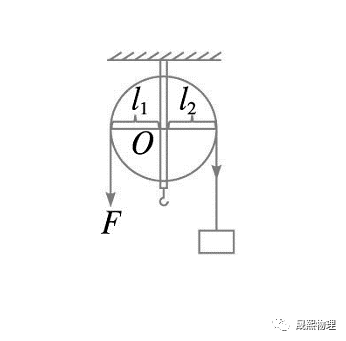

定滑轮的实质是等臂杠杆

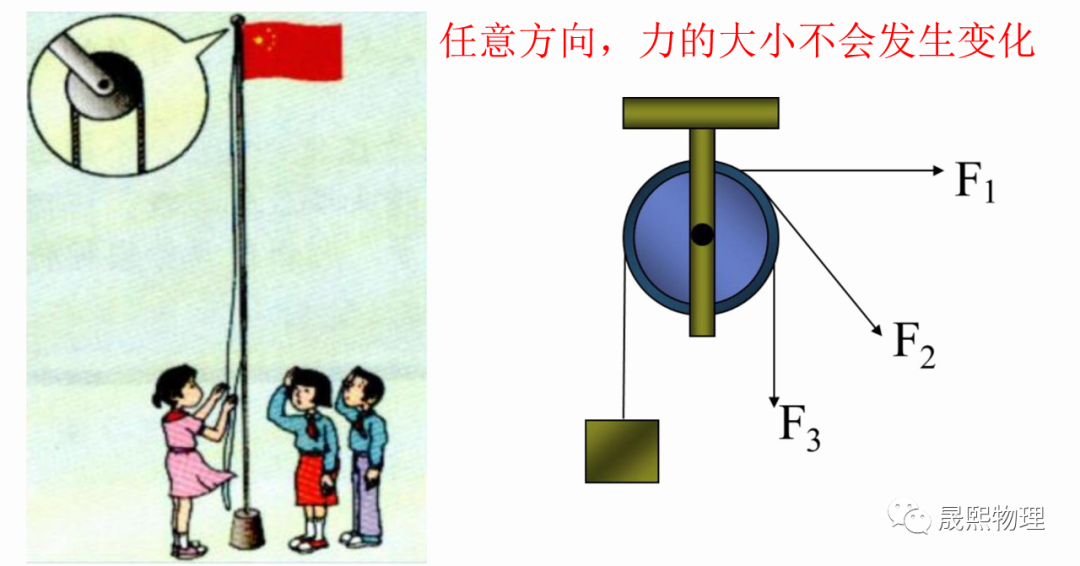

定滑轮 在重物质量一定时，绳子自由端施加任何方向的力匀速拉动物体，力的大小都是相等的(忽略绳子与滑轮的摩擦)

典型例题

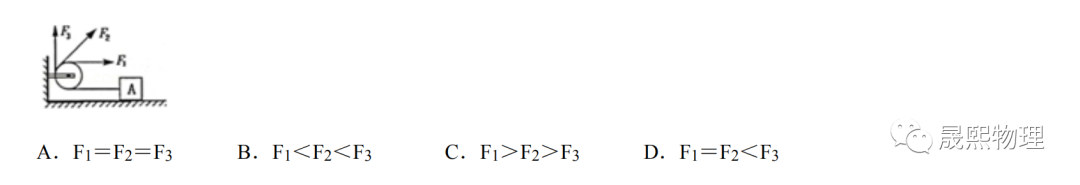

1.小明利用如图所示的简单机械移动物体A时，当沿不同方向分别用F1，F2，F3的力，以不同速度匀速拉动物体时，忽略绳子与滑轮的摩擦，下列说法正确的是()

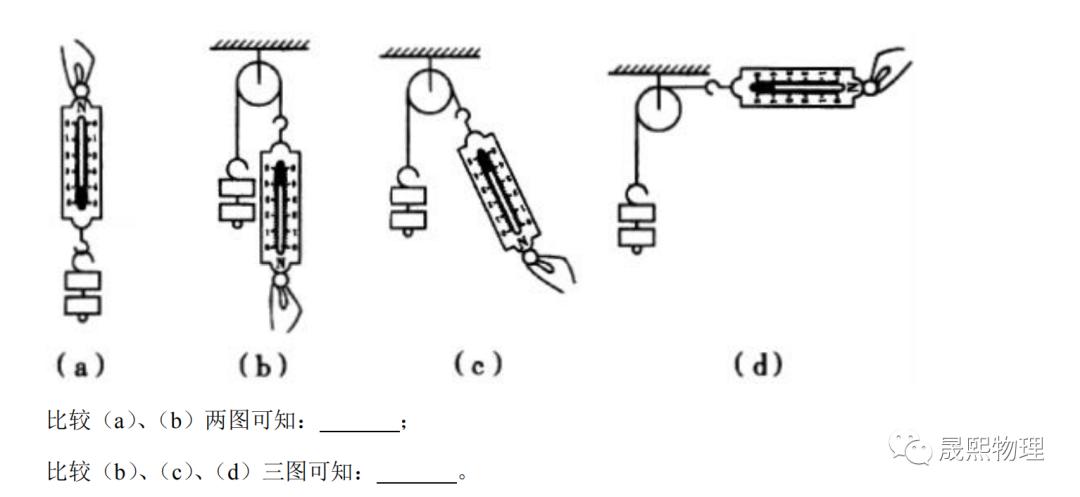

2.某同学研究定滑轮的使用特点，他每次都匀速提起钩码，研究过程如图所示，请仔细观察图中的操作和测量结果，然后归纳得出结论。

参考答案

1.A  2.(1)使用定滑轮不能省力，但可以改变拉力的方向

(2)使用定滑轮提起重物，沿不同方向的拉力大小都相等

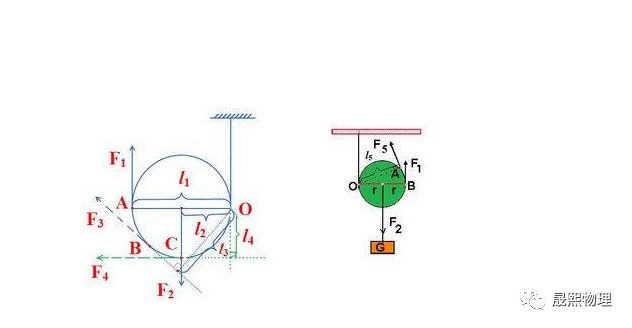

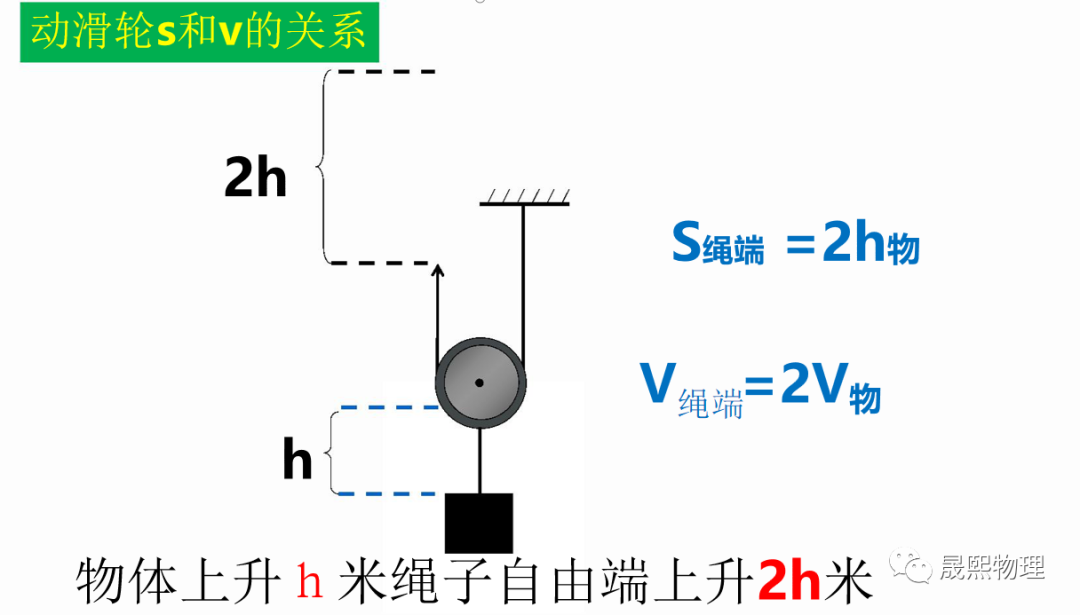

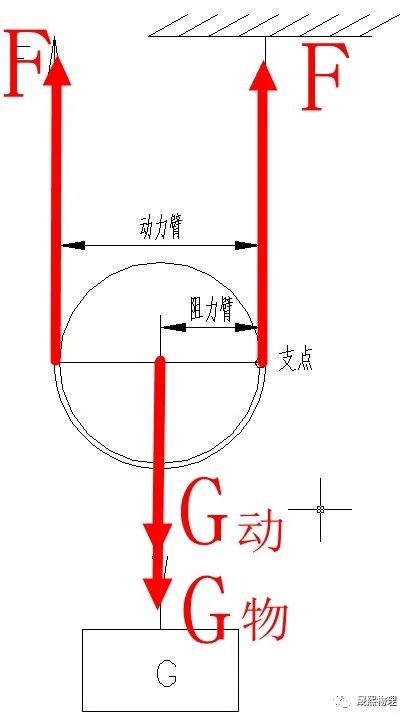

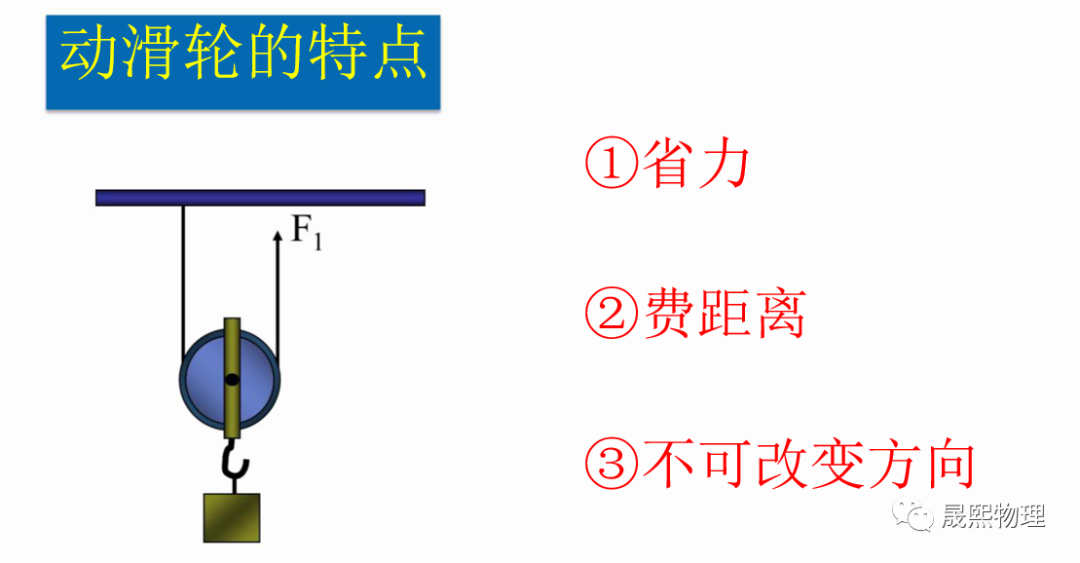

动滑轮的实质是 动力臂是阻力臂2倍的省力杠杆

当作用于动滑轮绳子末端的力在竖直方向时，拉力F=1/2(G物+G动)

如果忽略摩擦和机械自重，拉力F=1/2G物

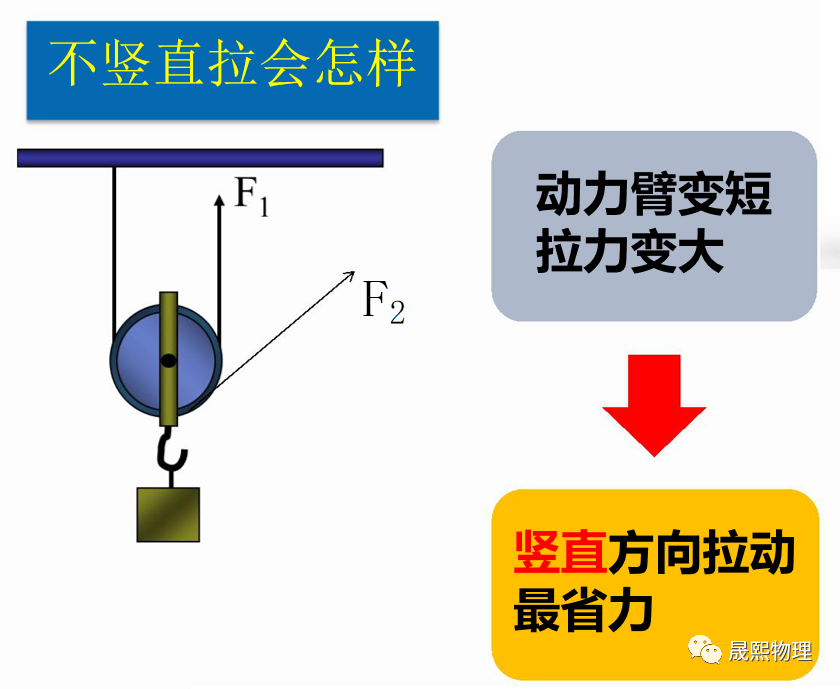

动滑轮在绳的末端竖直方向拉动物体时，动力臂最大，施加动力最小。

典型例题

1.小明同学探究动滑轮的工作特点时：

(1)他认为如图(a)所示动滑轮是一个变形的杠杆，当使用动滑轮匀速提起重力G时，支点在O点，动力F的力臂为阻力力臂(  )倍，则根据杠杆的平衡条件，F与G的大小关系应该为F=1/2G,小明同学用弹簧测力计测拉力，发现F>1/2G,实验结果与理论分析不同，原因是________。

(2)小明同学按图(b)所示拉力F‘的方向匀速提升同一重物G时，测得拉力F'大小，发现F’>F，则出现这一情况的原因是________;为此，该同学得出结论，在使用动滑轮提升重物为了更省力，动力方向应该为__________。

(3)该同学在对图(a)的探索中还发现：当动滑轮与重物 G 一起被提升 5 厘米高度时，绳子自由端在拉力 F的作用下被竖直向上拉起 10 厘米；当动滑轮和重物被提升 10 厘米，绳子自由端被提起 20 厘米。从中他得出结 论：使用动滑轮工作时，可以省一半力，但是_________。

参考答案

1.(1) 2   绳重，动滑轮重及摩擦的影响

   (2)拉力的力臂变小 竖直向上

   (3)费一倍距离

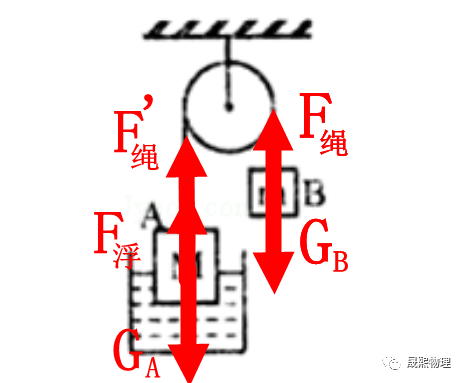

A，B两个物体通过一个或者多个定滑轮连接，一个物体放在地面上，或浸在液体中，另一个物体悬挂于空中，(我们这里假设A为放在地面上或者浸在水中的物体，B为悬挂于空中的物体)，则一定有

(1)A,B之间的绳的拉力一定等于B物体的重力 F绳=GB

(2)A物体受到的浮力，或者支持力或者A对地面的压力都等于A物体的重力减去B物体的重力 F浮A=F压地=F支A=GA—GB

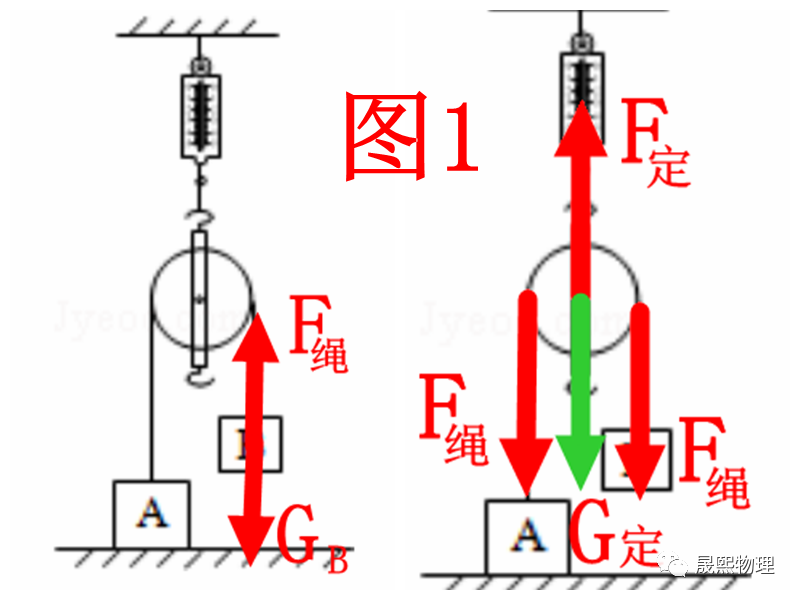

如果物体A和B之间只用一个定滑轮和绳连接，(忽略定滑轮自重)则作用于定滑轮的拉力大小一定等于物体B重力的2倍 F定=2GB，(如果不忽略定滑轮自重)，则F定=2GB+G定，如图1所示。

典型例题

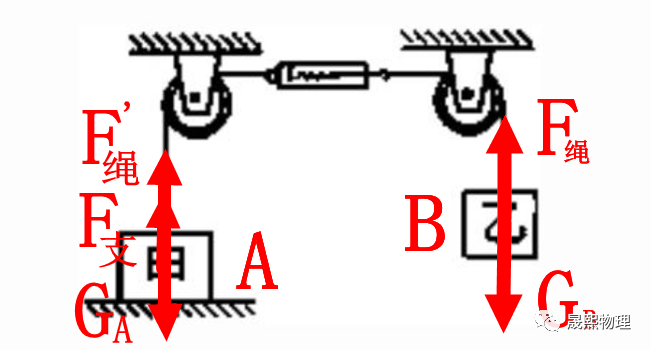

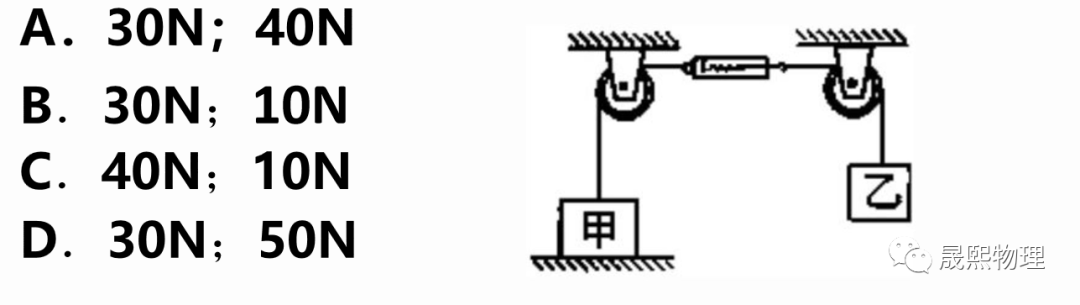

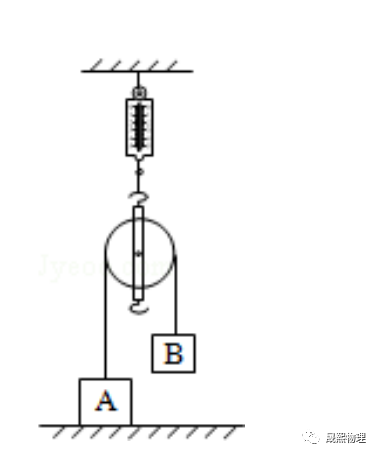

1.如图所示的实验装置，甲重40N，乙重10N，装置静止时不计弹簧测力计自重，则甲对地的压力和弹簧测力计的示数分别是(　　)

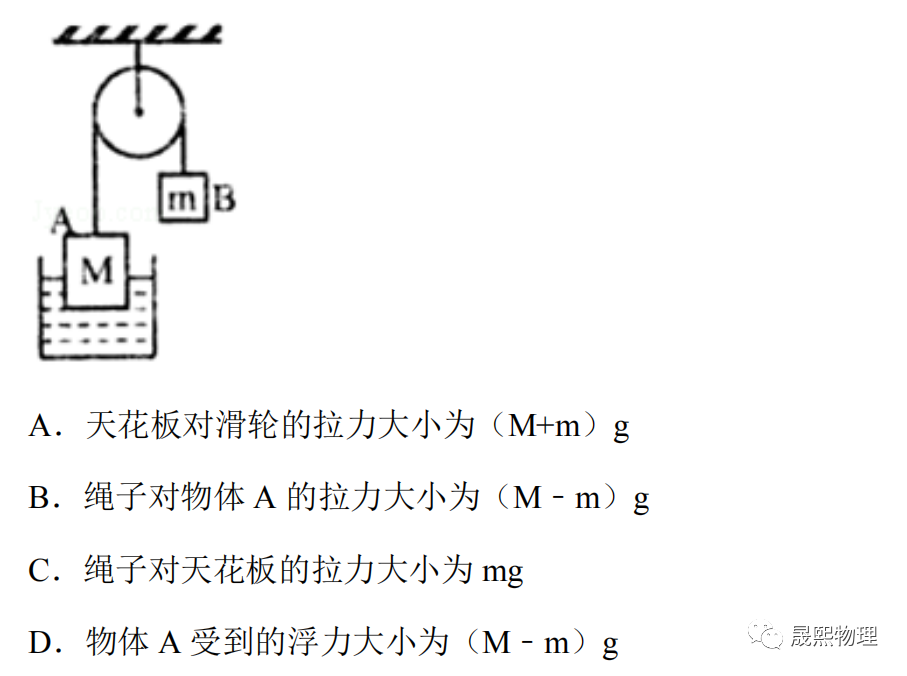

2.如图所示，两个物体 A 和 B，质量分别为 M 和 m(M＞m)用跨过定滑轮的轻绳相连，A 静止在水中。若滑轮 与轮轴之间的摩擦及滑轮质量不计，则( )

3.如图所示，物体 A 重 20N，滑轮重 1N，绳重和摩擦不计，弹簧测力计的示数为 25N，则地面对 A 的支持力为 _____N，物体 B 的重为______ N。

参考答案

1.B   2.D   3.12   8

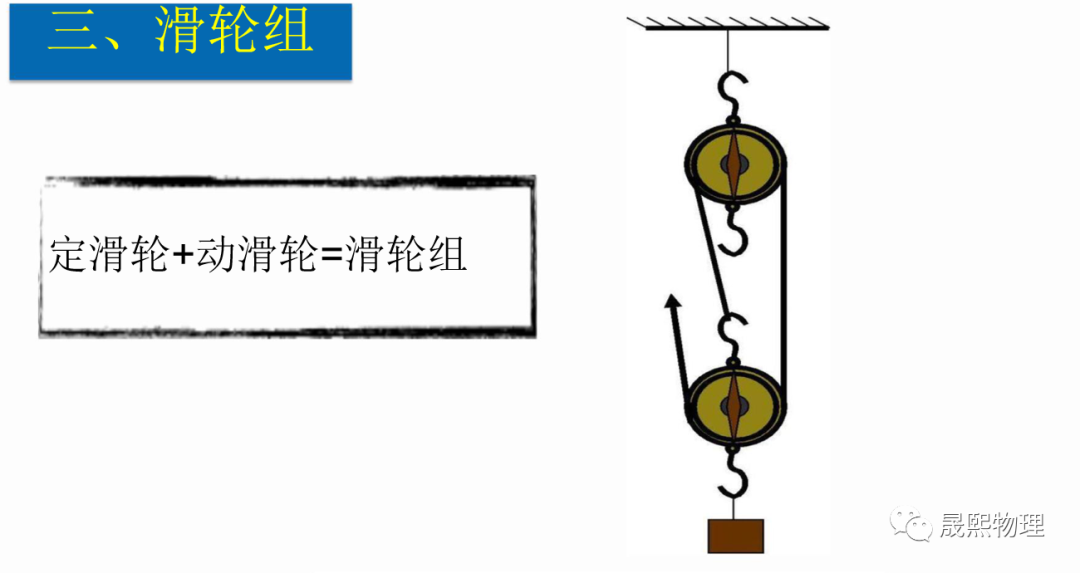

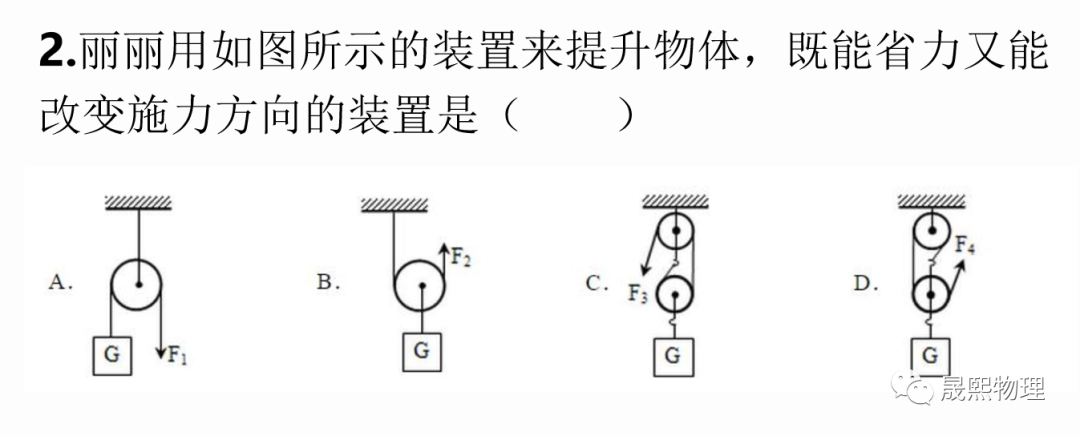

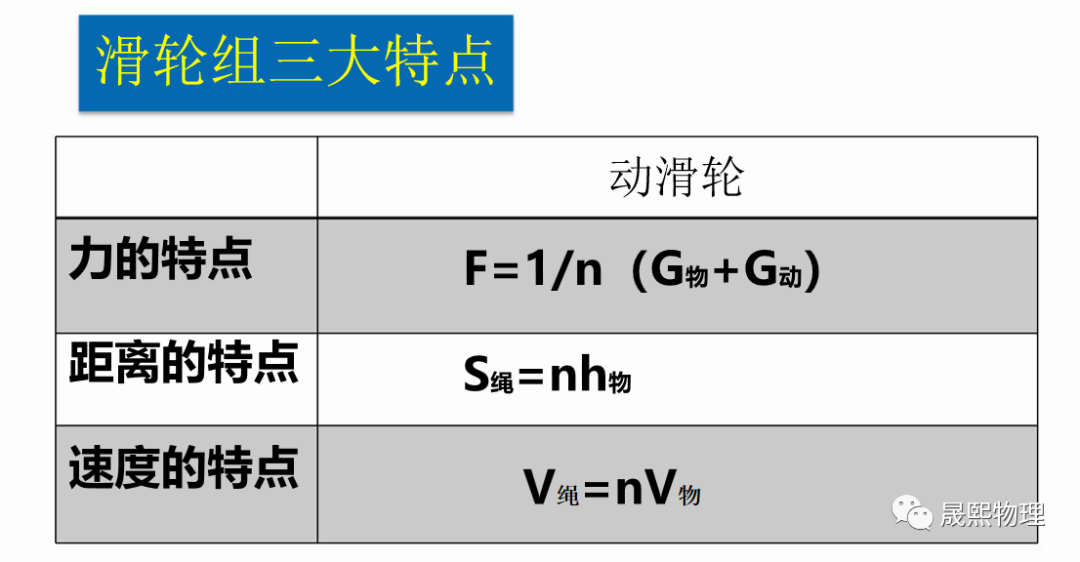

滑轮组优点 既可以省力又可以改变力的方向

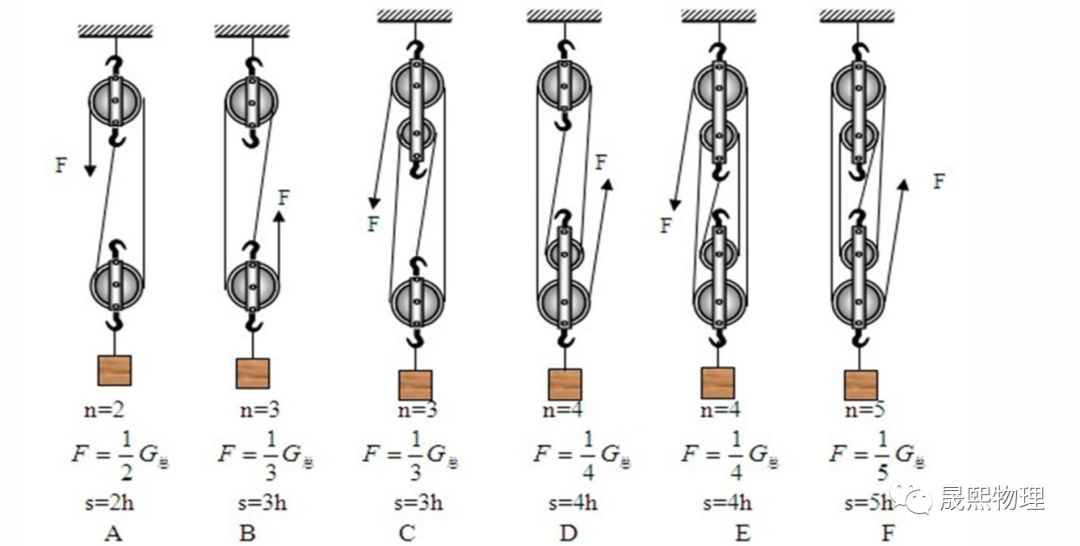

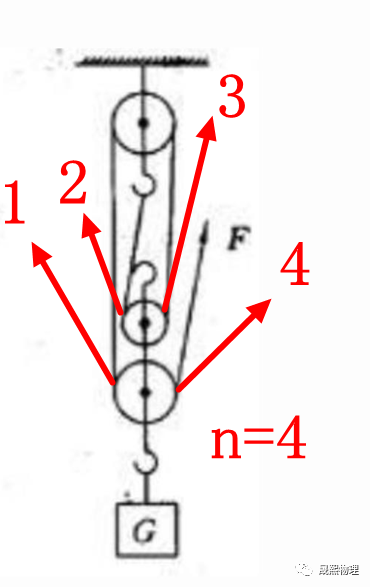

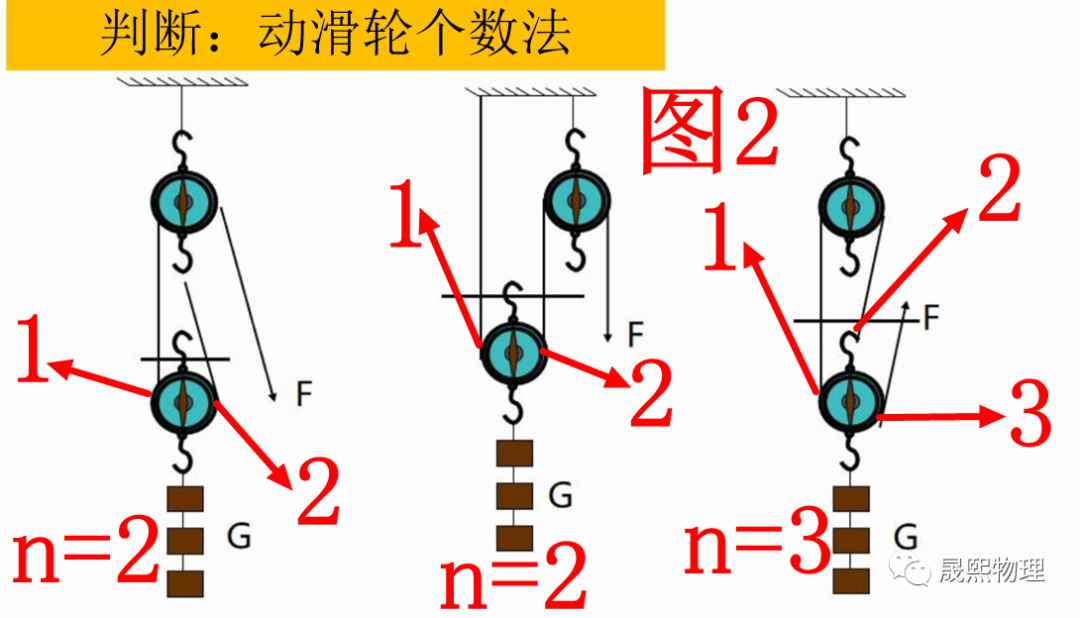

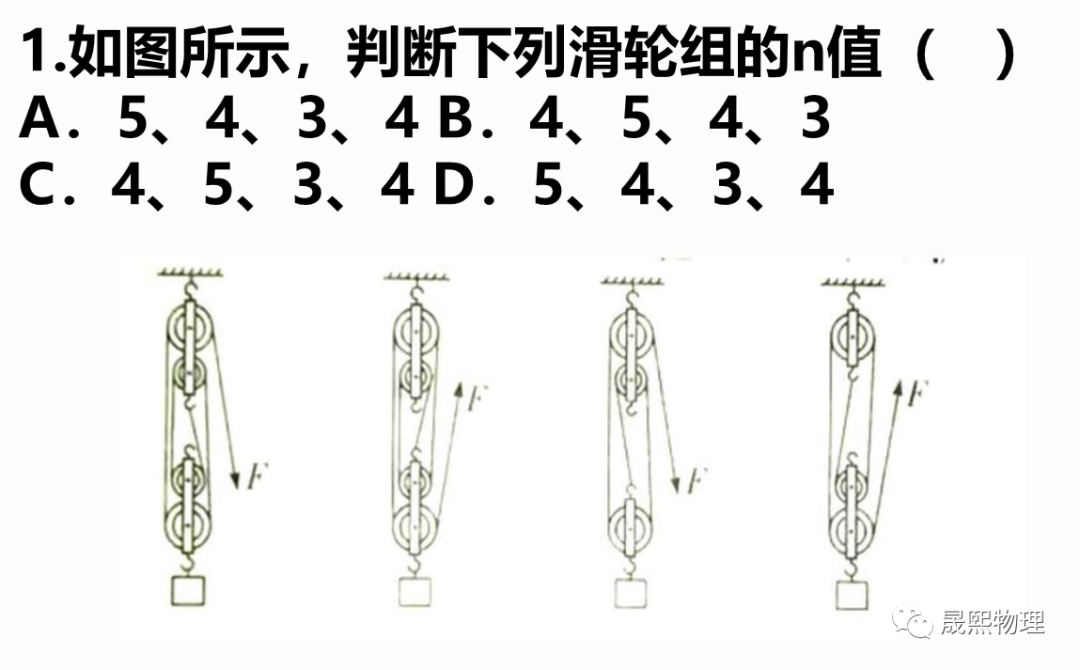

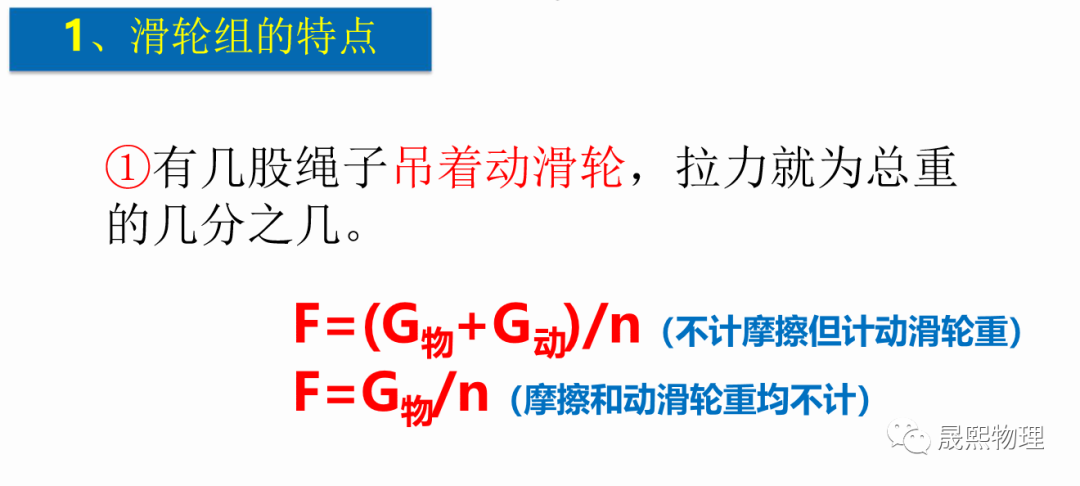

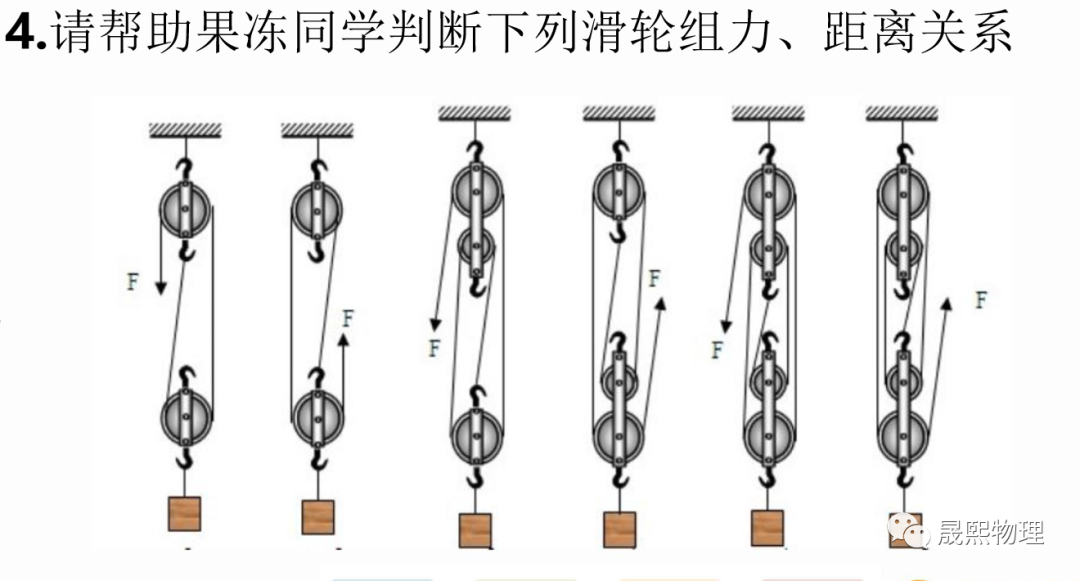

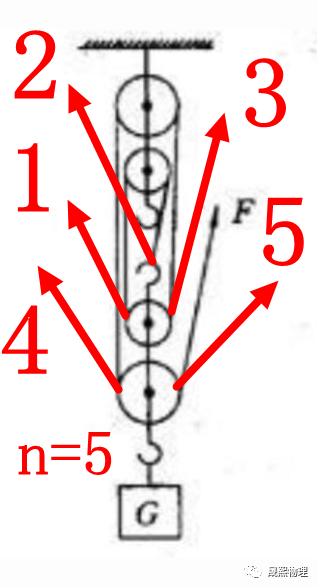

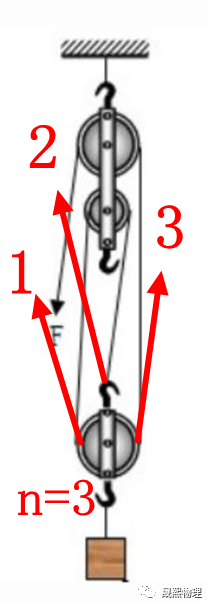

绳子股数n是由与动滑轮接触点的个数决定的，如图2所示。

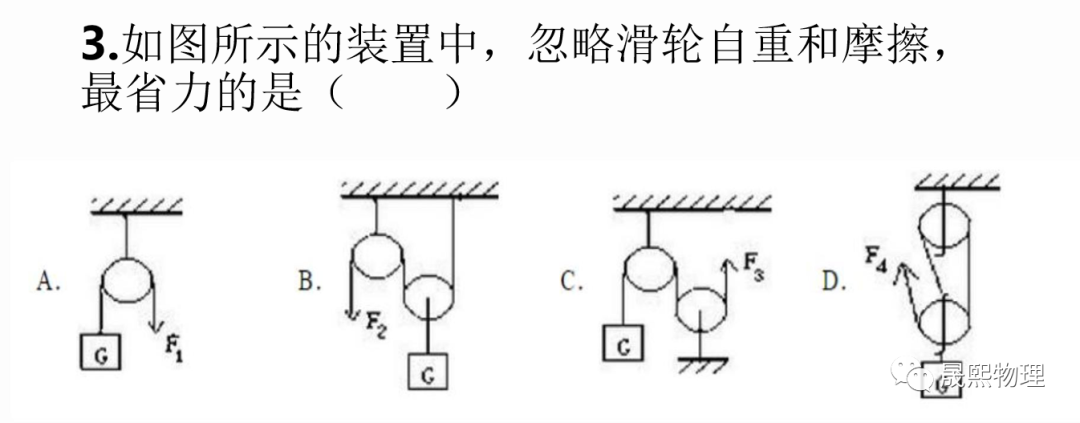

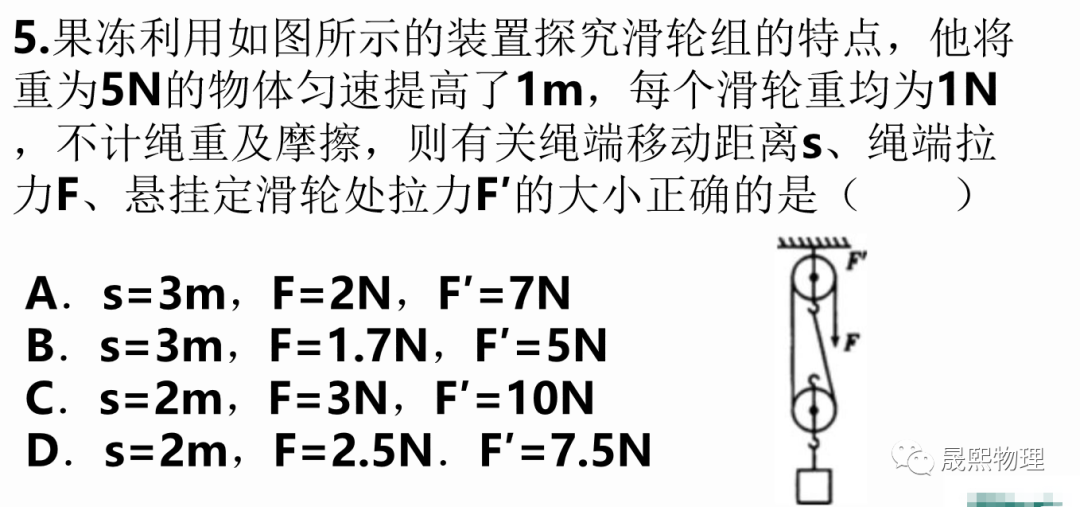

典型例题

参考答案

1.C  2.C 3.D  4.    5.C

滑轮组的绕线问题

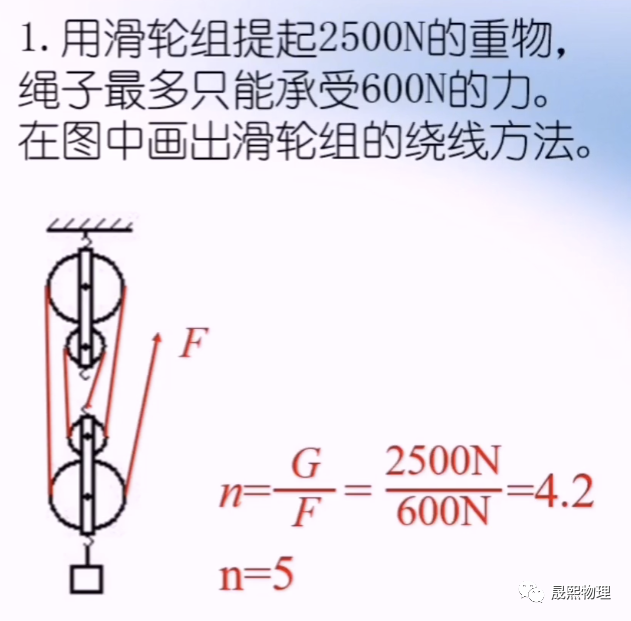

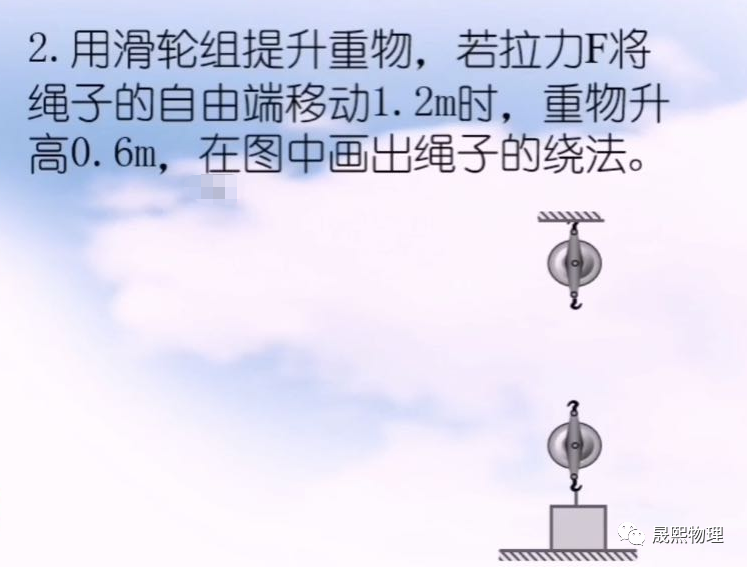

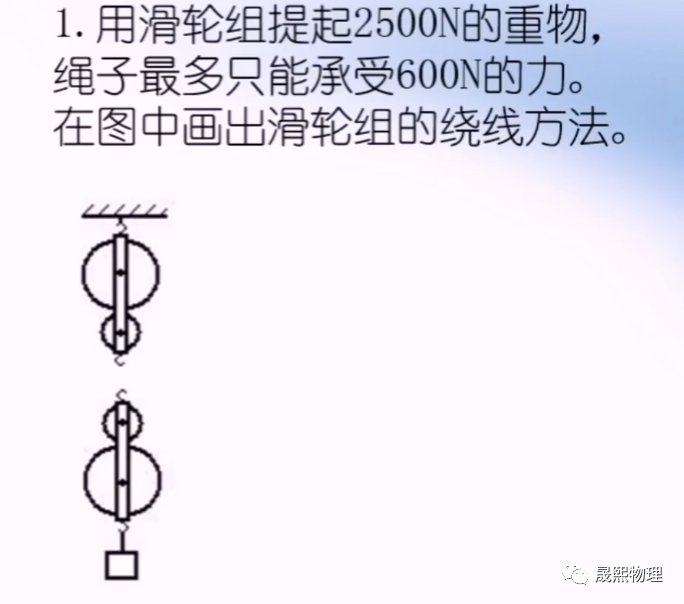

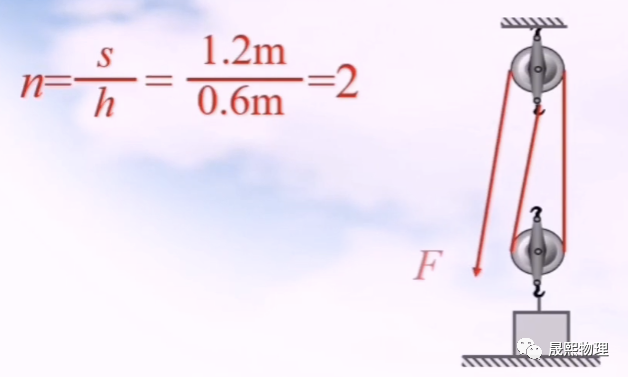

(1)绳子的段数n的确定方法n=G物/F 或者n=S/h(如果求出的n为小数，只能往上进，不能舍，比如n=3.1，则n=4，不能取n=3)

如果n为奇数，绳子的固定端在动滑轮上，如n为偶数，绳子的固定端在定滑轮上，简记：奇动偶定

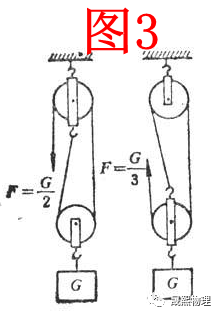

(2)动滑轮个数一定的情况下，要达到最省力的目的，绳子起始端一般在动画轮上，如图3所示。

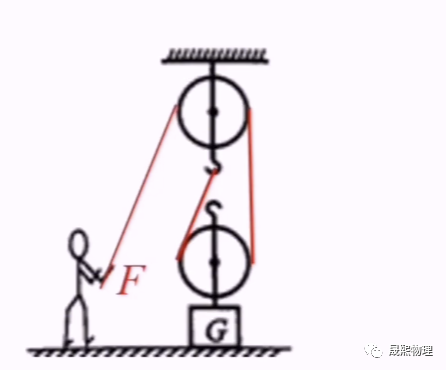

(3)如果人的位置或者拉力方向确定时，可以根据人的位置或拉力方向倒着绕绳。

例 1

参考答案

例 2

参考答案

例 3

参考答案

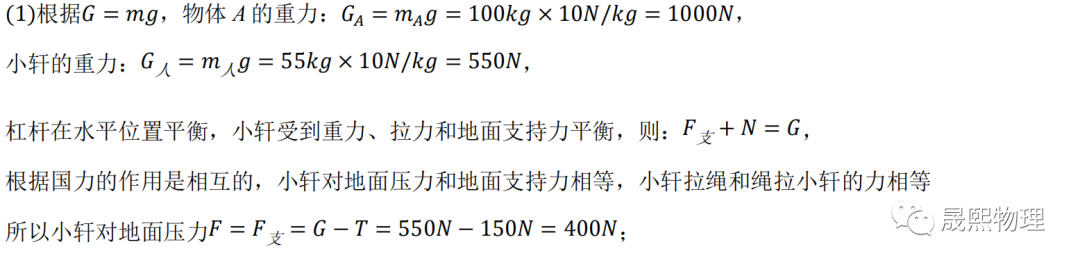

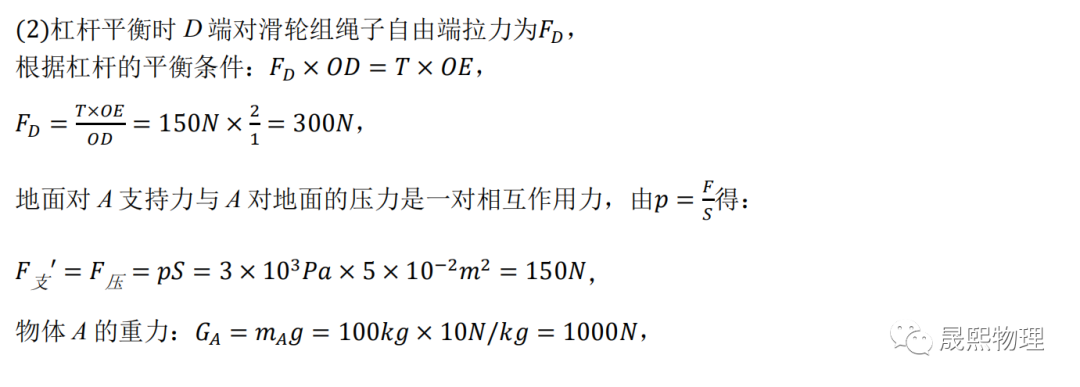

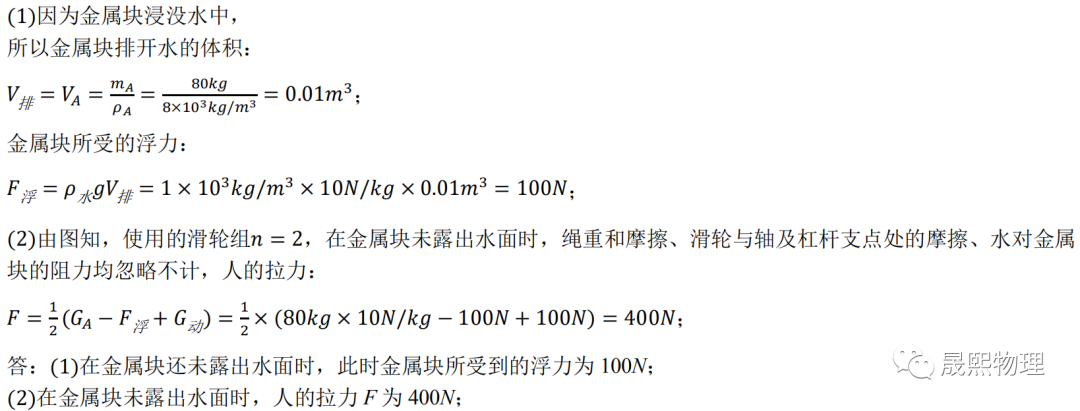

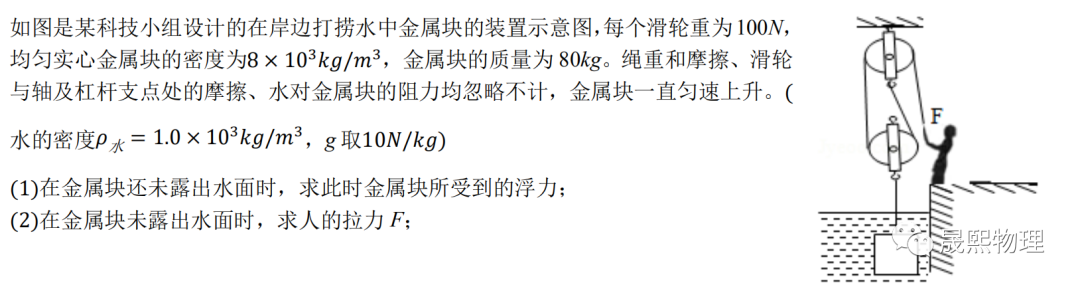

A物体通过滑轮组连接，如果A物体放在地面上，或者液体中，则绳末端的拉力为F=1/n(G物+G动-F支)或F=1/n(G物+G动-F浮)

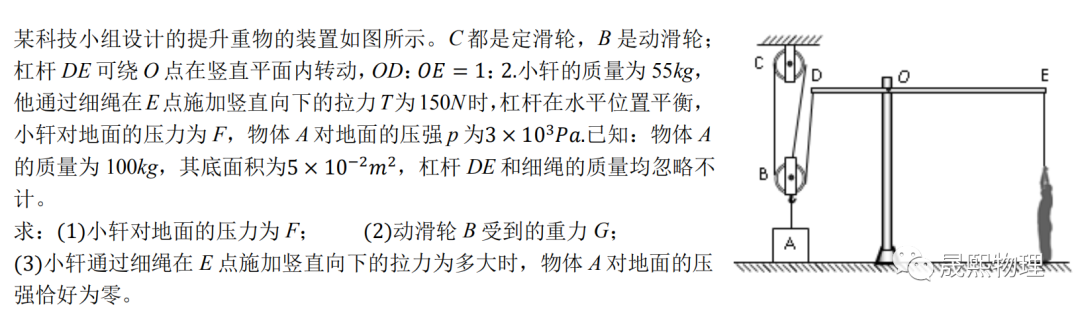

典型例题

例 1

例 2

参考答案

1.

2.

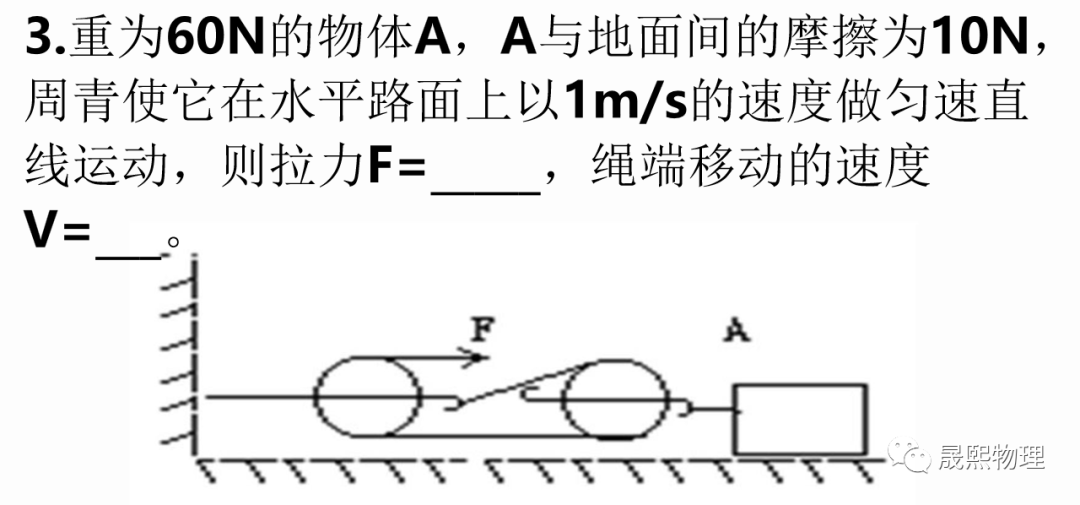

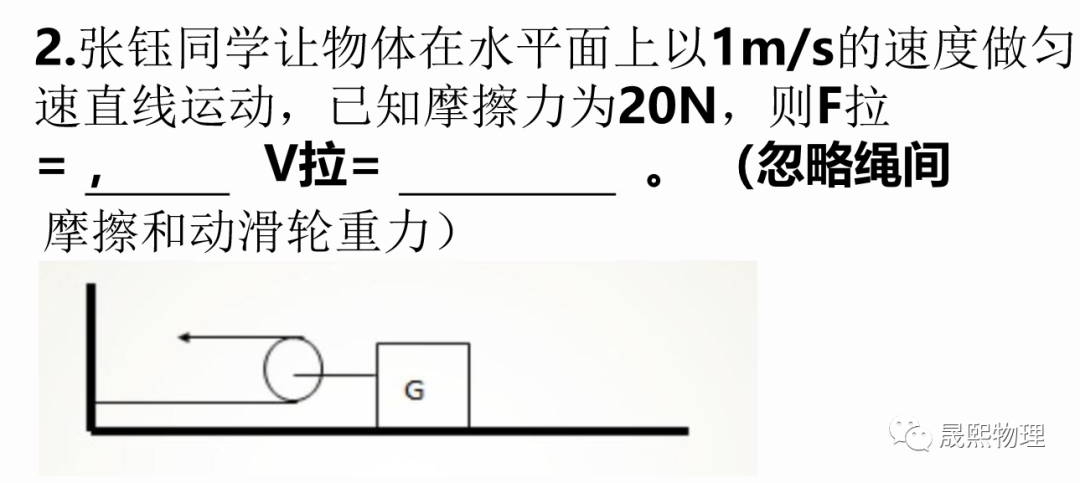

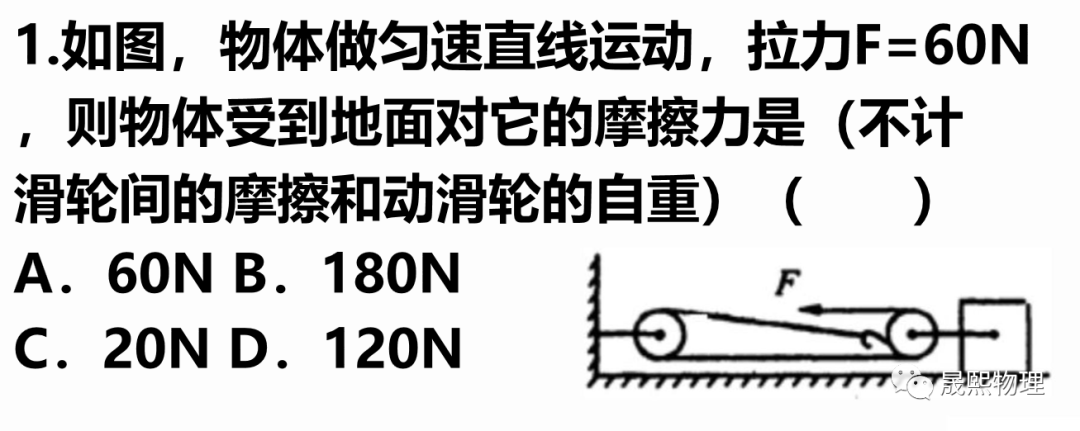

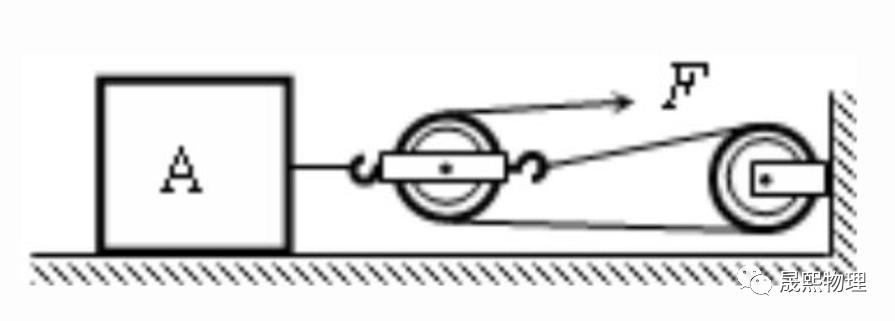

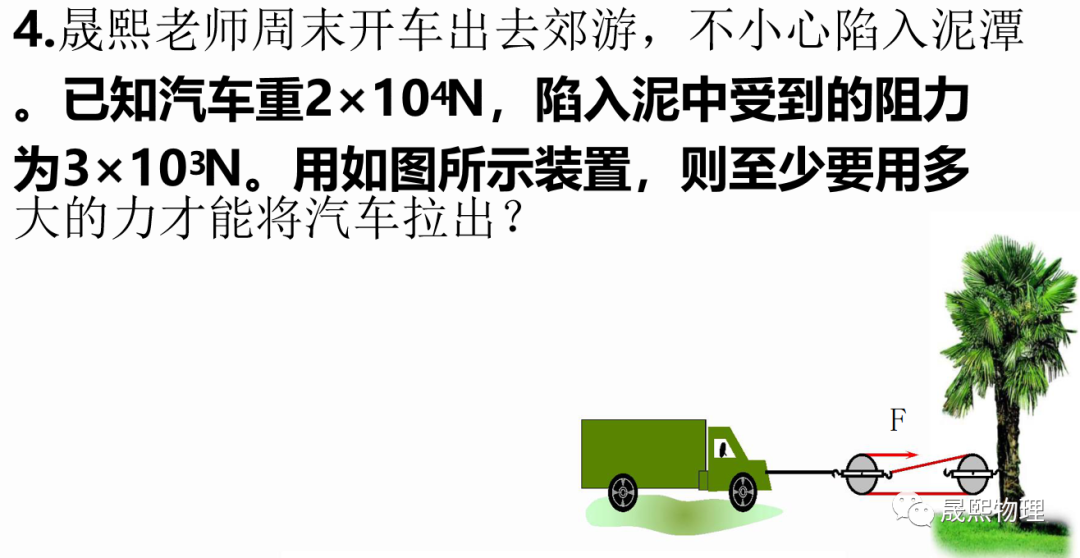

水平滑轮，滑轮组问题

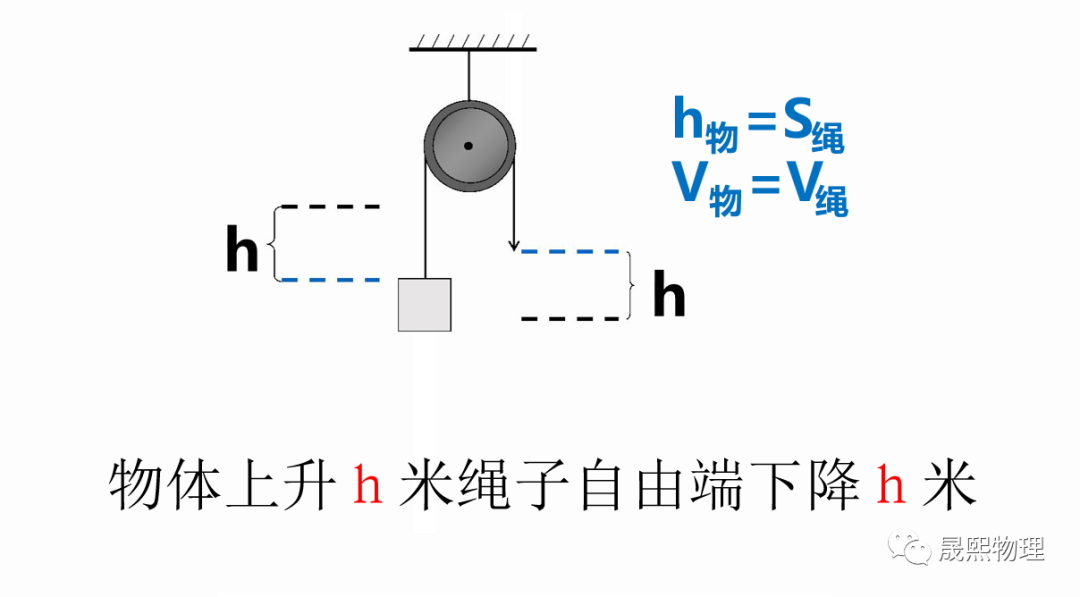

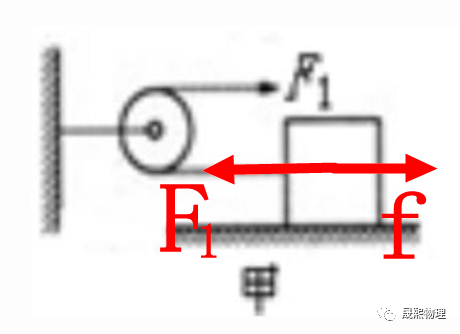

(1)第一种情况 F1=f，s=h，VS=Vh

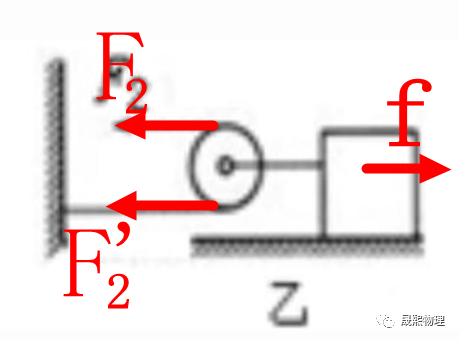

(2)第二种情况 F2=1/2f，s=2h,VS=2Vh

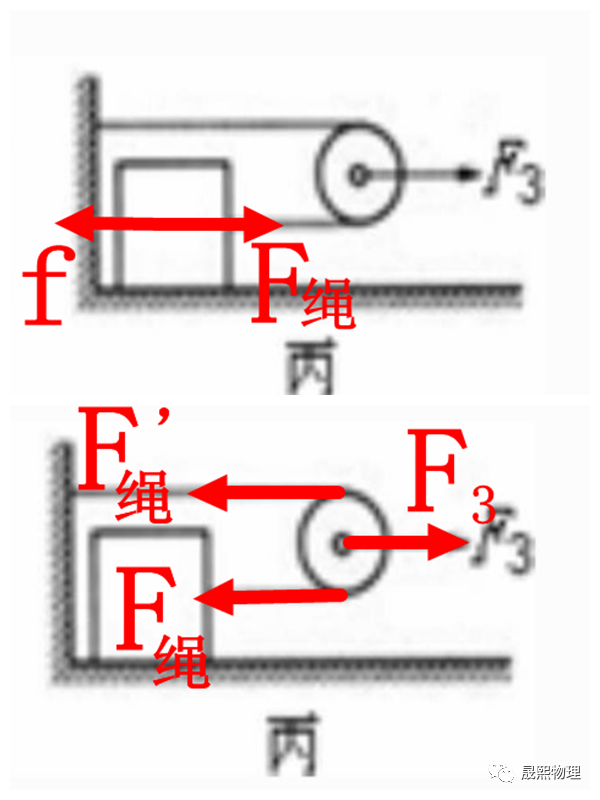

(3)第三种情况 F3=2f,s=1/2h,VS=1/2Vh

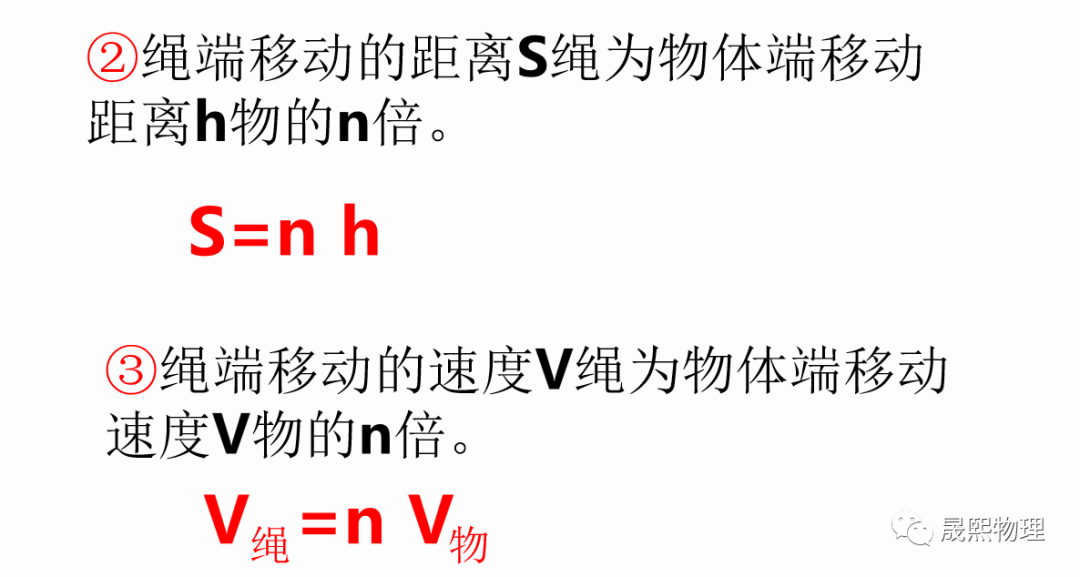

(4)对于滑轮组 F=1/nf,s=nh,VS=nVh

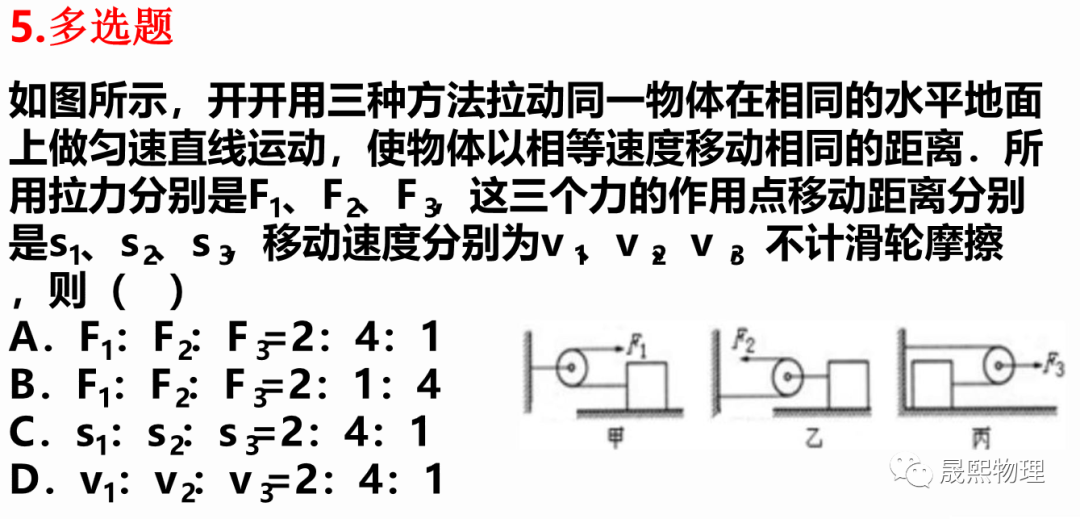

典型例题

参考答案

1.B   2.10N  2m/s   3.5N 2m/s   4.1000N   5.BCD

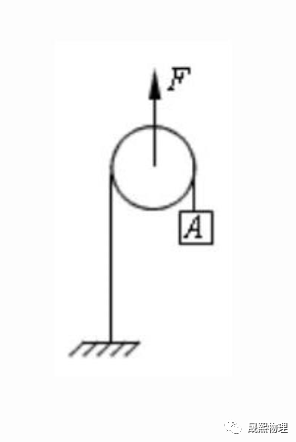

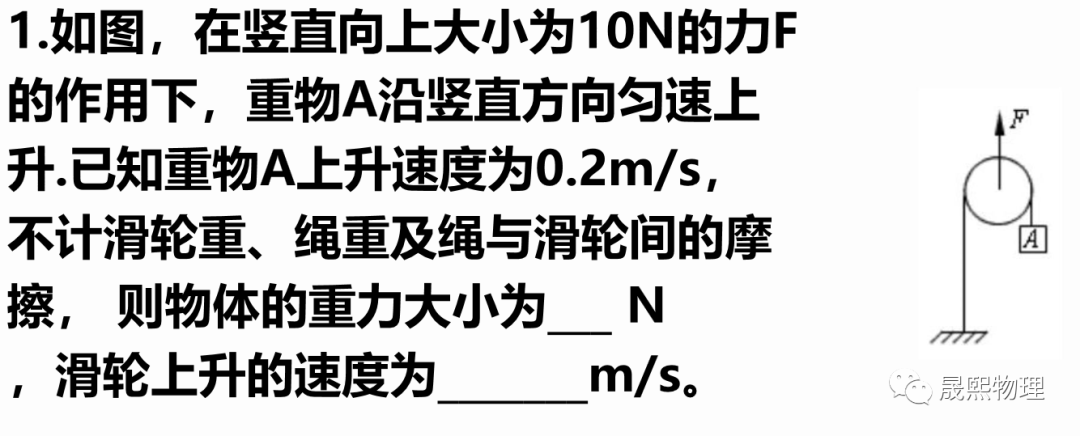

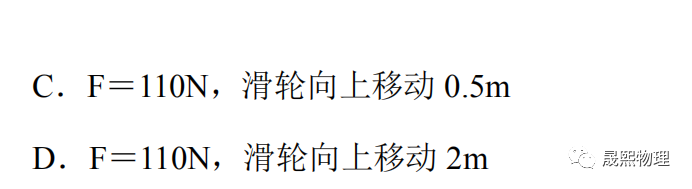

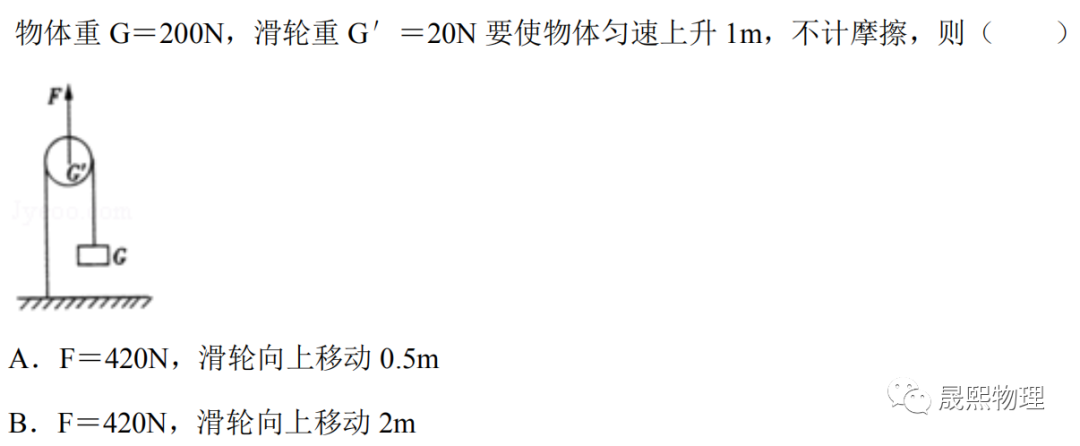

动滑轮反过来用F动=2G物+G动如果忽略动滑轮重，则F动=2G物

s=1/2h ,VS=1/2Vh

典型例题

3.

参考答案

1.5  0.1   2.35N   3.A

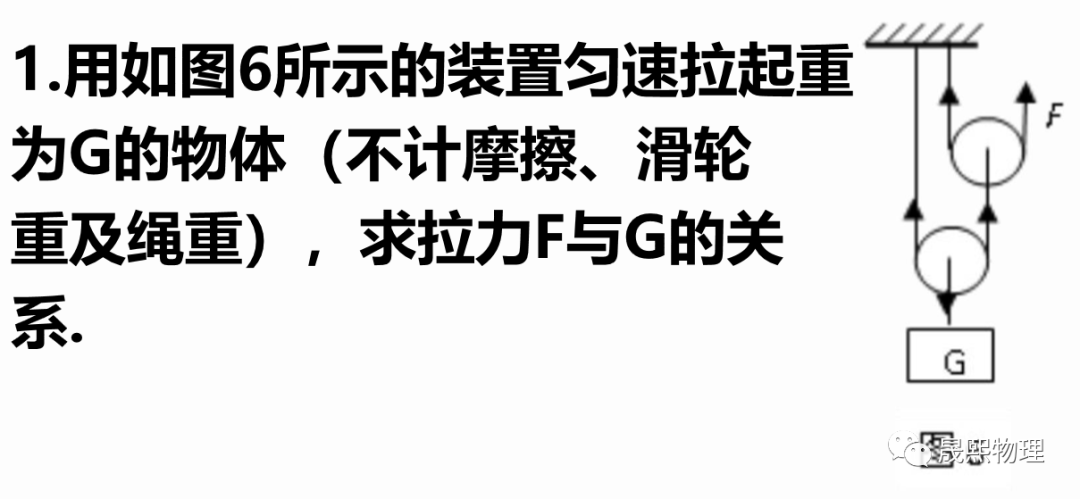

一个物体由n个动滑轮吊起，忽略滑轮自身重力，和绳重，摩擦，则绳末端拉力

n为动滑轮的个数，如图

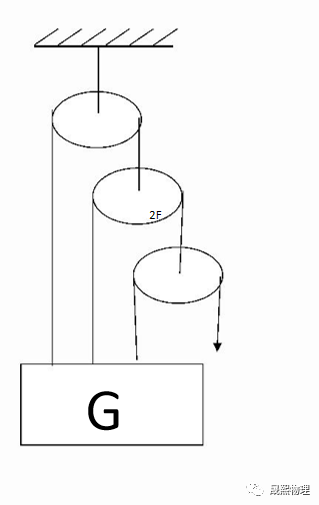

一个物体由n个定滑轮吊起，忽略滑轮自身重力，和绳重，摩擦，则绳末端的拉力

n为定滑轮的个数，如图

典型例题

例 1

答案   F=1/4G

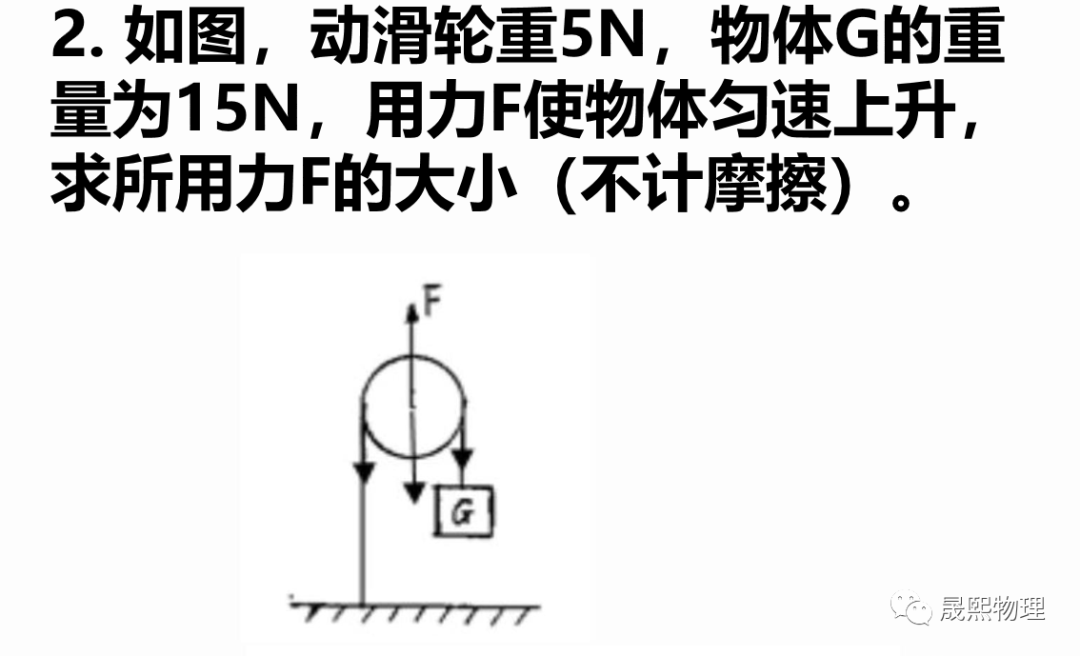

例 2

典型例题
