1.2　ANSYS Workbench 16.0平台及模块

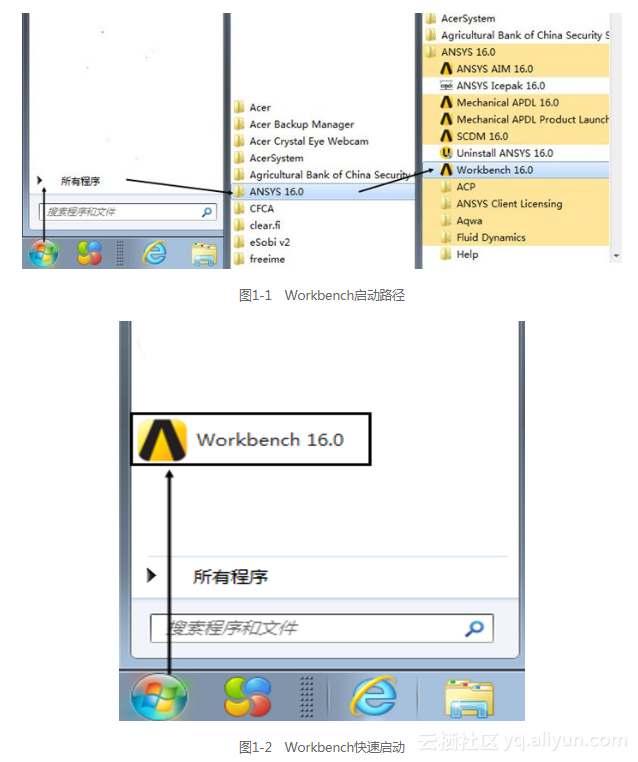

ANSYS Workbench 16.0软件平台的启动方法，如图1-1所示的方法操作；经常使用ANSYS Workbench 16.0，程序会自动在开始菜单所有程序的上方出现Workbench 16.0的快速启动图标，如图1-2所示，此时可以单击按钮启动Workbench 16.0。

https://yqfile.alicdn.com/81a2879460150eb871f2e71fbe857ba47b3b9f46.png" >

b27bb00a231a6e769cb05fc624ebb43cea8e40e9

1.2.1　Workbench平台界面
启动后的Workbench 16.0平台如图1-3所示。启动软件后，可以根据个人喜好设置下次启动是否同时开启导读对话框，如果不想启动导读对话框，将导读对话框底端的√去除即可。

https://yqfile.alicdn.com/8d1af4f29a85d43744ce471508284fa7c8523870.png" >

如图1-3所示，ANSYS Workbench 16.0平台界面由以下6部分构成：菜单栏、工具栏、工具箱（Toolbox）、工程项目窗口（Project Schematic）、信息窗口（Message）及进程窗口（Progress）。

1.2.2　菜单栏
菜单栏包括File（文件）、View（视图）、Tools（工具）、Units（单位）及Help（帮助）共5个菜单。下面对这5个菜单中包括的子菜单及命令详述如下。

1．File（文件）菜单

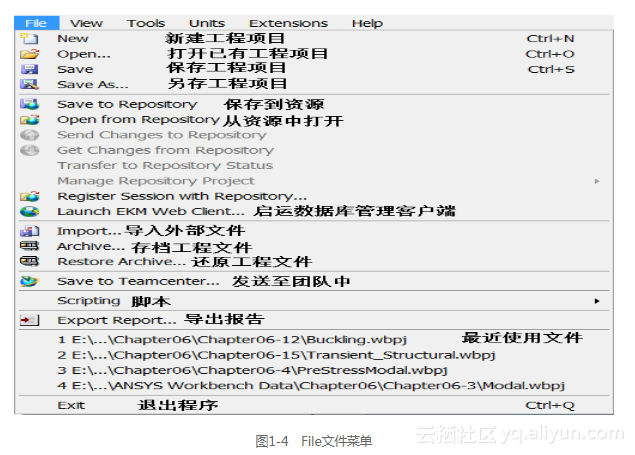

File菜单中的命令如图1-4所示，下面对File（文件）菜单中的常用命令进行简单介绍。

ea307e14feee84d7f499d87e6814e65f9caf801d

（1）New：建立一个新的工程项目，在建立新工程项目前，Workbench软件会提示用户是否需要保存当前的工程项目。

（2）Open…：打开一个已经存在的工程项目，同样会提示用户是否需要保存当前工程项目。

（3）Save：保存一个工程项目，同时为新建立的工程项目命名。

（4）Save As…：将已经存在的工程项目另存为一个新的项目名称。

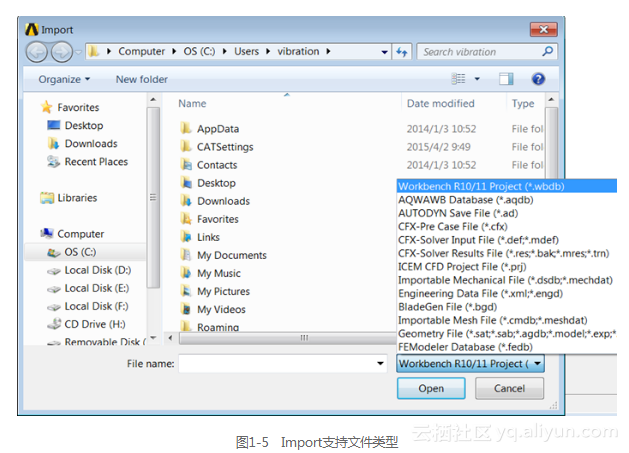

（5）Import…：导入外部文件，单击Import命令会弹出图1-5所示的对话框，在Import对话框中的文件类型栏中可以选择多种文件类型。

f2f431db1f7143ea3b77c0b84664504cd283efb6

注：

文件类型中的Maxwell Project File（.mxwl）和Simplorer Project File（.asmp）两种文件需要安装Ansoft Maxwell和Ansoft Simplorer两个软件才会出现。
（6）Archive：将工程文件存档，单击Archive命令后，在弹出如图1-6所示的Save Archive对话框中单击“保存”命令；在弹出如图1-7所示的Archive Options对话框中勾选所有选项，并单击“
