这期文章中，机务君将结合案例就 SWPM 中特殊插头的查询方法 进行总结整理，方便大家针对不同案例进行手册的查询，希望对大家有所帮助。

案例

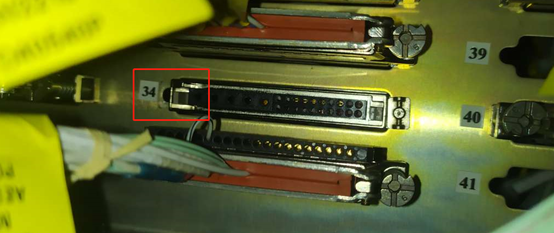

近日，某架737-800飞机检查发现固定34号插座的快卸接头断裂，更换了快卸接头后恢复正常。

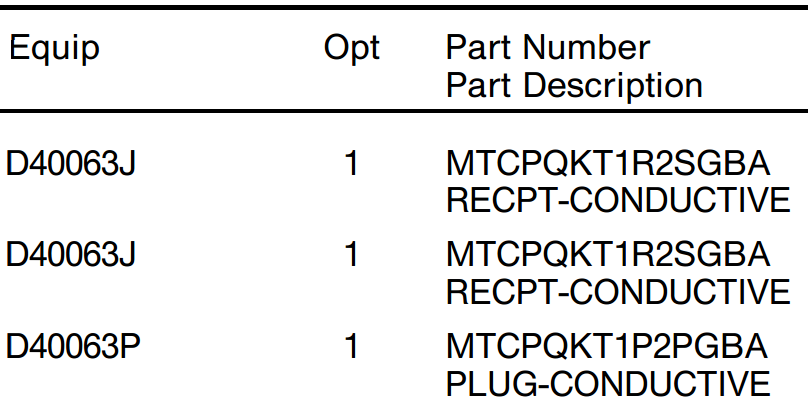

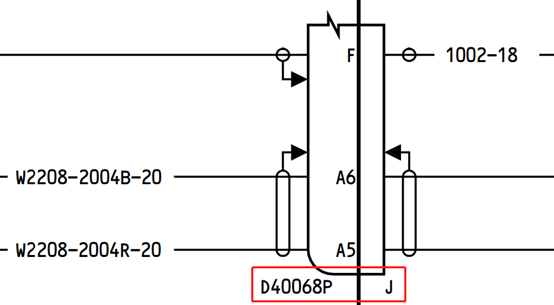

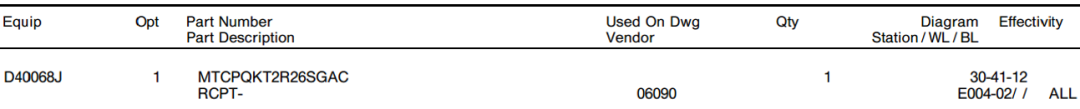

  确定SWPM章节   首先确定插座的设备号为D40068J。   进入WDM的EQUIPMENT LIST，找到D40068J，查看相关信息。

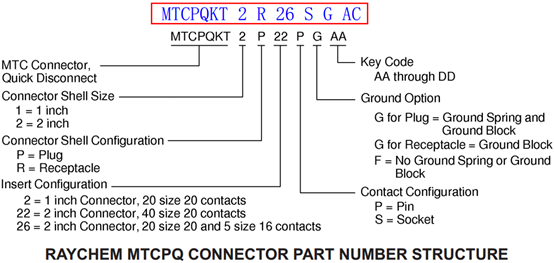

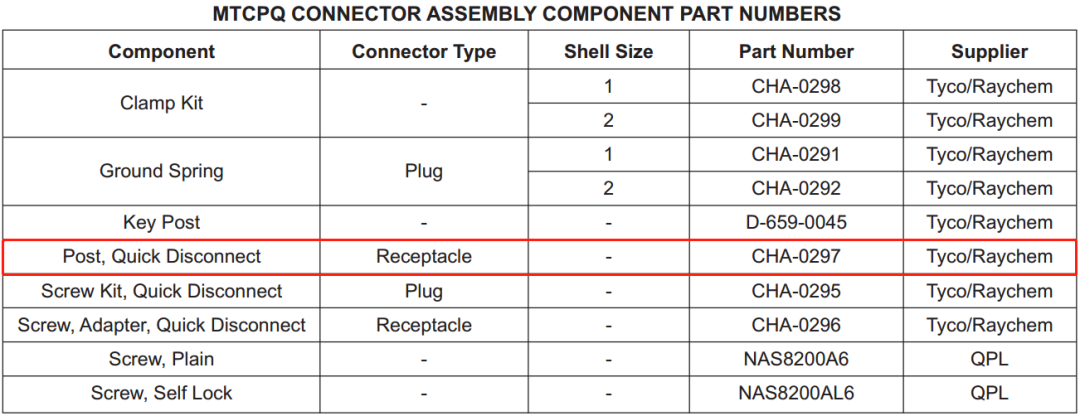

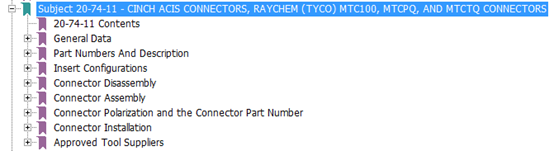

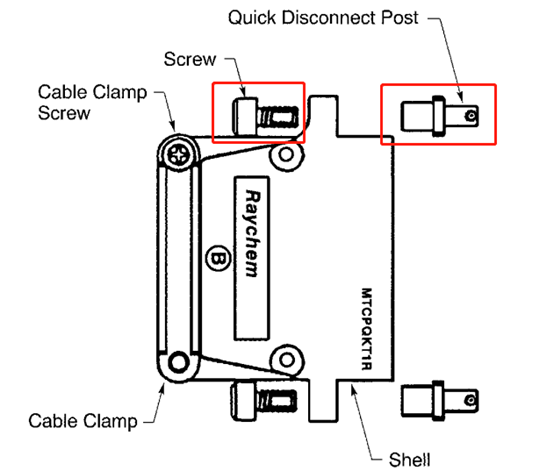

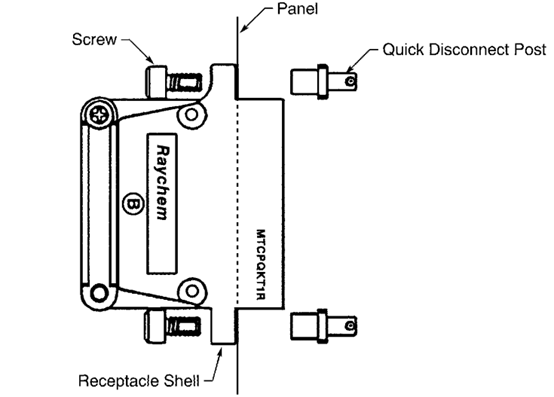

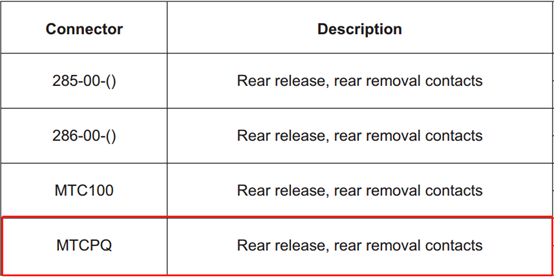

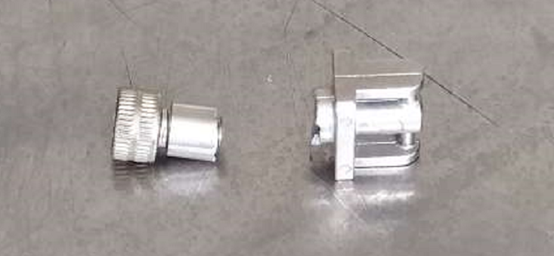

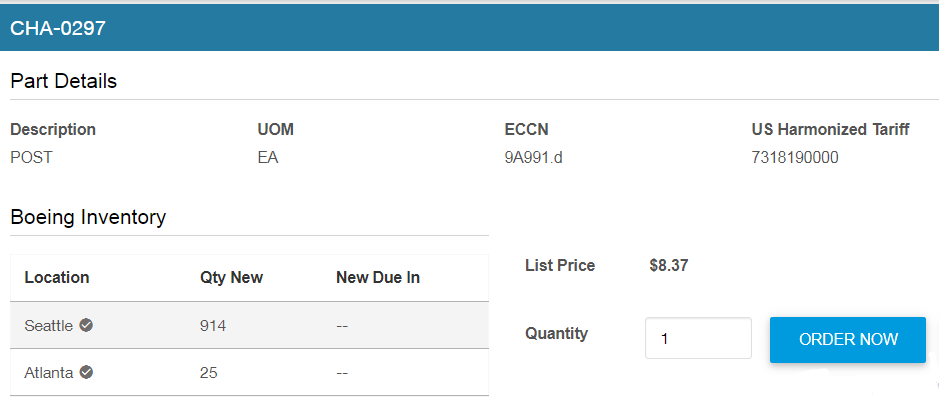

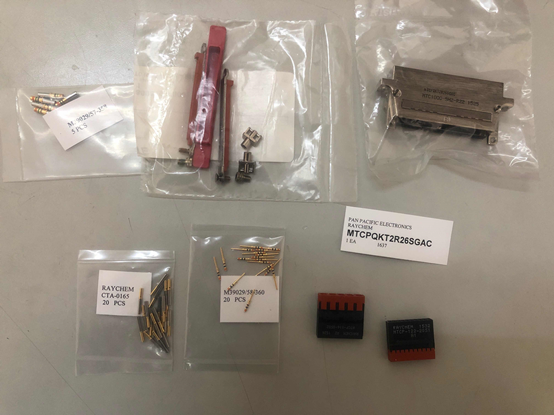

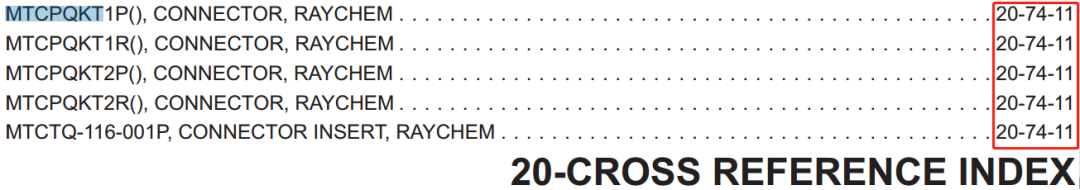

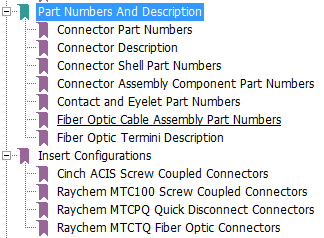

  由此可知该插座的件号：MTCPQKT2R26SGAC。打开SWPM的FRONT MATTER，模糊搜索该件号，找到对应的SWPM章节：20-74-11。   进入SWPM20-74-11，可以看到该章节介绍的是CINCH ACIS及RAYCHEM系列插头。   查询插头信息   通过查询General Data部分内容，可知该系列插头为后退型插头。   通过件号确定构型。   查看件号定义：Shell SIZE 2、Receptacle、Insert Config 26、插钉构型为Socket、带GB、键控码为AC。   插座构型如下：   确定螺钉及快卸接头   结合实物及插座构型图，即可知我们需要查询快卸接头的件号以及施工程序。   在组件零件件号表格里可查询到组成该插座的所有零部件信息，由此可知需要的快卸接头的件号为：CHA-0297。

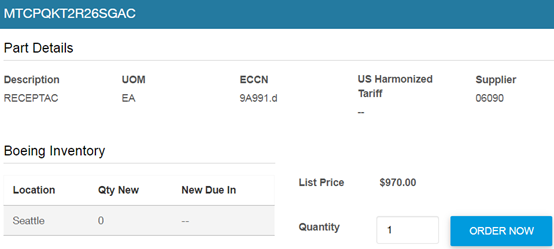

  插座安装   快卸接头件号确定后，即可按照施工程序将螺钉与快卸接头进行装配，注意螺钉有力矩要求：20.0±2.0 inch-pounds。   通过上述内容，我们的正常查询及施工工作已完成。可是如果上述快卸接头航材无料的话怎么办呢？其实我们可以查看航材库房是否有该插座组件，因为该组件包含了所有的零部件，包括螺钉、快卸接头、Insert、插钉等部分。   当然，仅仅因为一个螺钉或快卸接头就领用整个插座组件的话有些浪费，所以我们还需要考虑整个组件的价格和快卸接头的价拨价格(以N倍购买价格从其他航司或航材厂商购买)哪个更划算一些。

总结

  通过上述内容及同轴电缆插头的更换、计算机底座极性柱的更换两篇文章的介绍，我们可以就飞机电插头系列内容进行一些总结，以便日后针对不同案例对SWPM进行查询和使用。

一

确定插头件号

根据 WDM 相应章节内容，确定电插头的设备号，进入 WDM 的 EQUIPMENT LIST 找到该设备号，即可查询到该电插头的件号信息。

二

确定SWPM章节

根据插头的件号，进入SWPM的FRONT MATTER进行模糊搜索，即可找到该系列插头对应的SWPM章节，该章节中包含该系列插头的所有相关内容。

三

查询插头信息

进入SWPM章节后，找到对插头件号的定义，即可知道该件号的插头的所有信息，包括插头类型、厂家、组成、壳体信息、Insert构型、插钉类型及尺寸等内容。

四

插头分解

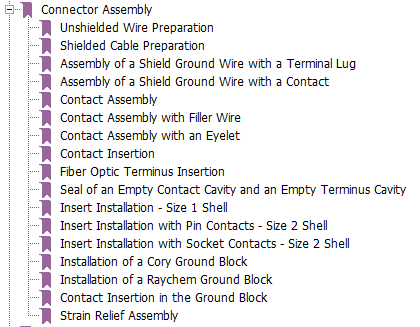

如果需要对插头进行拆分，  SWPM 中插头分解部分包含了插头分解程序、分解需要的工具、所有零部件的分解程序及工具等。

五

插头装配

SWPM的插头装配部分，包含线束的准备、剥线工具、所有零部件的装配程序及所需工具。如果插头中有闲置的插孔，还包括对其进行密封、填充的程序及件号查找内容。

六

插头极性的确定

在飞机上，为了确定设备号的唯一性，同时为了防止插错，需要对同一系列的插头进行区分，所以针对不同件号的插头进行了极性定位。

通过以上步骤，即可对插头的拆装进行完整的施工，我们也可以根据具体案例选取部分内容完成相应的工作。

END
