《建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011》规定钢管规格应为φ48.3×3.6，即壁厚为3.6mm，之前为3.0mm，这个要特别注意 脚手架的组成结构：

脚手架的组成由垫板、底座、立杆、大、小横杆、斜撑、抛撑、剪刀撑、连墙杆、扫地杆及其附件等，下面就其主要作用介绍如下：点我阅读：工程最新实用系列精品资料分享。

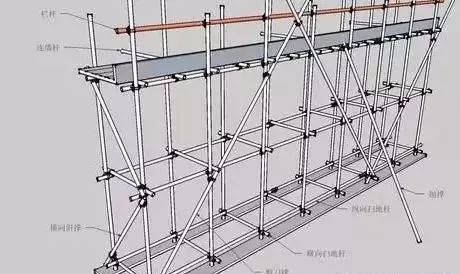

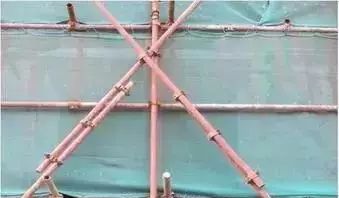

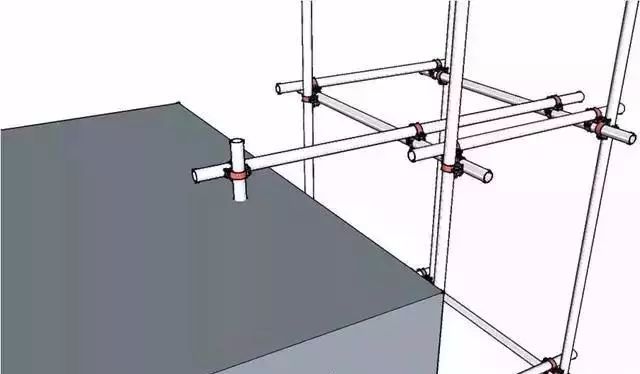

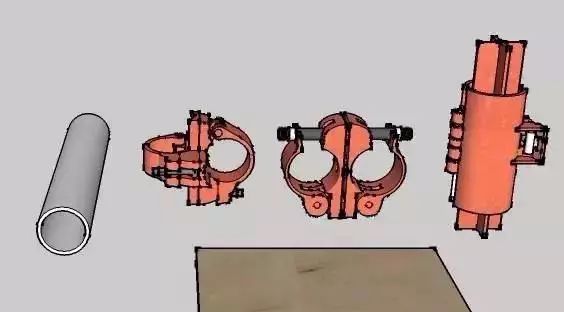

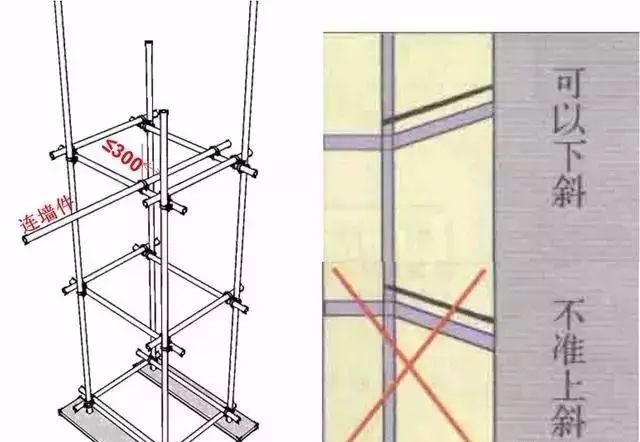

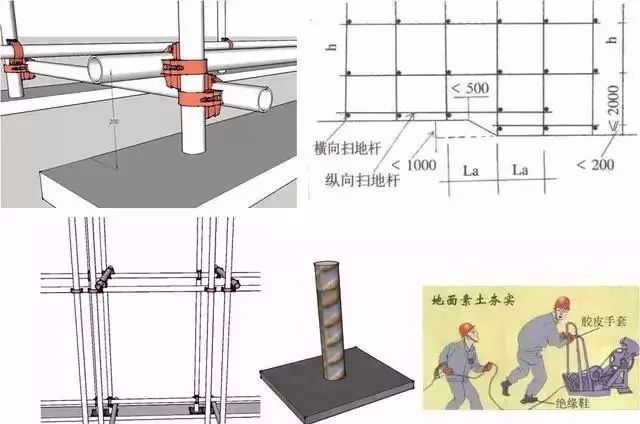

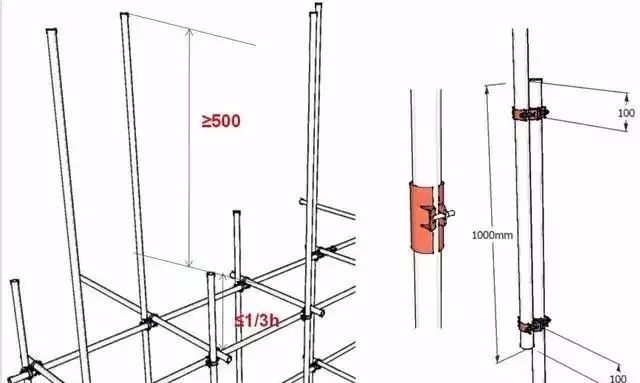

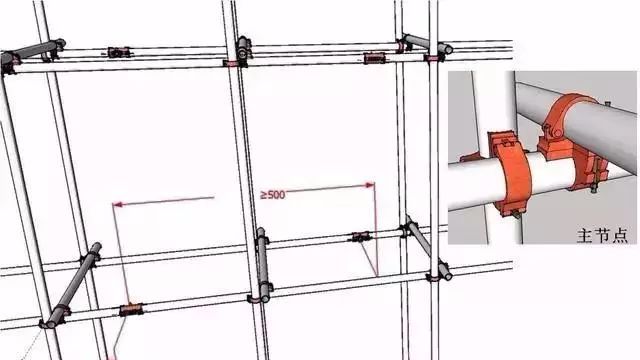

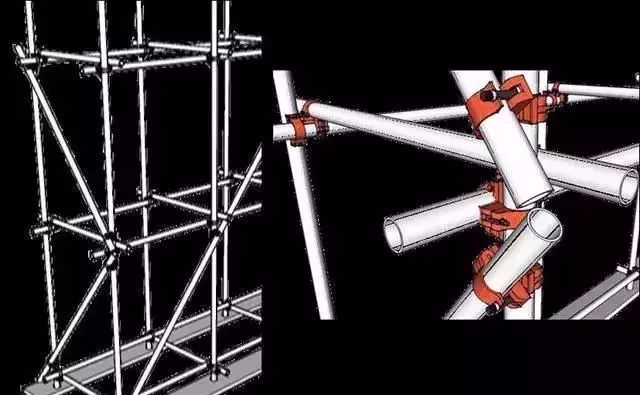

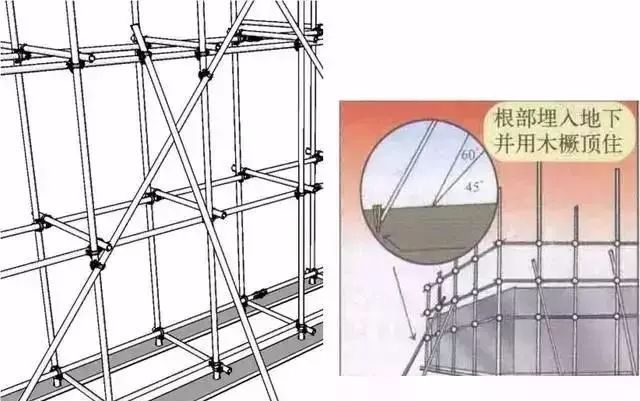

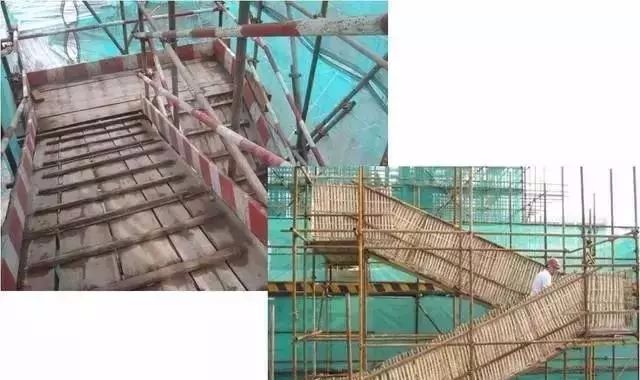

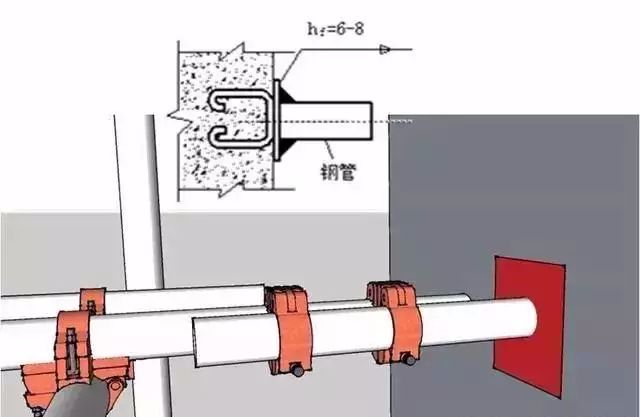

1、立杆(也称立柱、站杆、冲天杆、竖杆等)：与地面垂直，是脚手架的主要受力杆件。它的作用是将脚手板上的全部荷载通过底座、垫板传到地基上。2、大横杆(也称顺水杆、纵向水平杆、牵杆等)：与墙面平行。其作用是与立杆连成整体，将脚手板上的全部荷载传到立杆上。3、小横杆(也称横楞、横担、横向水平杆、六尺杠、排木)：与墙面垂直，作用是直接承受脚手板上的荷载，并将这部分荷载传到大横杆上。在双排脚手架中，它是连接内外两排架体，增强脚手架整体稳定性的重要杆件。4、斜撑(也称斜戗、八字撑)：与脚手架外排立杆紧贴连接，与其立杆斜交并与地面形成45°－60°角，上下连续设置，形如“之”字。主要设置在脚手架拐角处，其作用是防止架子沿纵长方向倾斜并承受脚手架的水平作用力。5、剪刀撑(也称十字撑、十字盖)：在脚手架外侧设置的双支斜杆、互相交叉，都与地面形成45°－60°夹角。作用是把脚手架连为一体并承受脚手架的水平作用力，增强脚手架的整体稳定性。6、抛撑(也称支撑、压栏子)：是设置在脚手架外排(周围)、从地面支撑脚手架的斜杆，一般与地面成60°夹角，作用是增加脚手架横向稳定，阻止脚手架向外倾斜或倾倒，在支撑脚手架初期和拆除脚手架剩最后几步时，其作用尤为重要。抛撑应用一水平支撑(也称马梁、反支撑)与脚手架立杆连接，以增强稳定性。 点我阅读：工程最新实用系列精品资料分享。 7、连墙杆(也称拉接)：是沿立杆的竖向(垂直)不大于4米，水平方向不大于7米，设置能承受拉和压而与主体结构相联的水平杆件，作用是承受脚手架的全部风荷载和脚手架里、外排立杆不均匀下沉时所产生的荷载。8、扫地杆：它紧贴于地面的纵向水平杆，其作用是增强脚手架立杆根部的稳定性。9、脚手板(也称跳板、架板)：它是铺于小横杆上直接承受施工荷载的构件。脚手架立体图 构配件 立杆基础 立杆接头 水平杆 水平杆 连墙件 连墙杆 抛撑 门洞 竖向剪刀撑 横向剪刀撑 (来 源：工程资料员；版 权归原作者所有，如有侵权请联系删除！)
