联想服务器配置 RAID



联想服务器配置 RAID

BIOS 中配置 RAID 阵列卡

x3650 和 x3850

一．进入 RAID

1.在开机自检时按 F1 进入 UEFI 配置界面

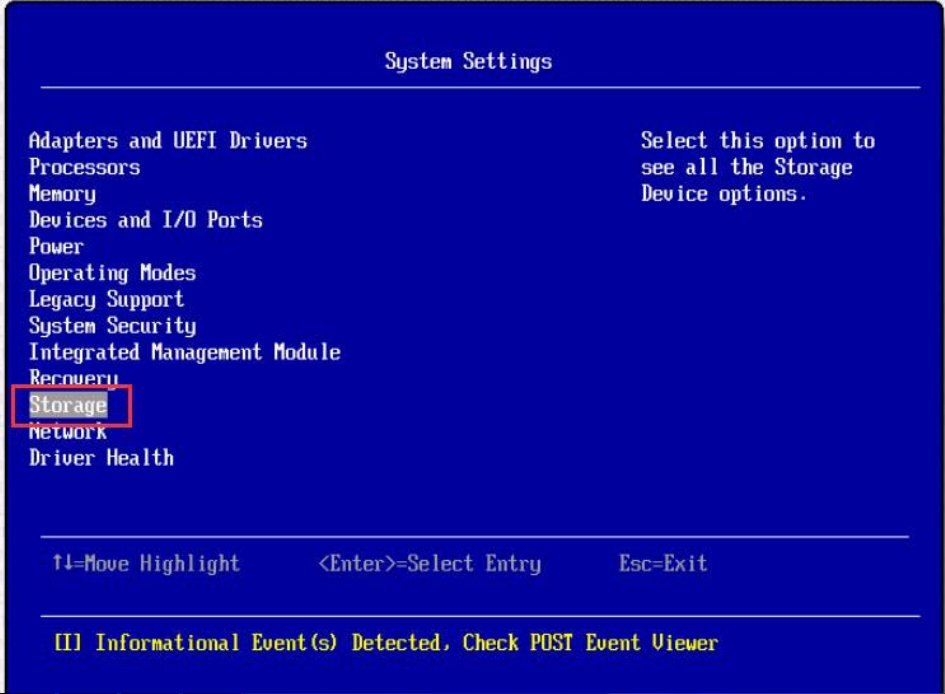

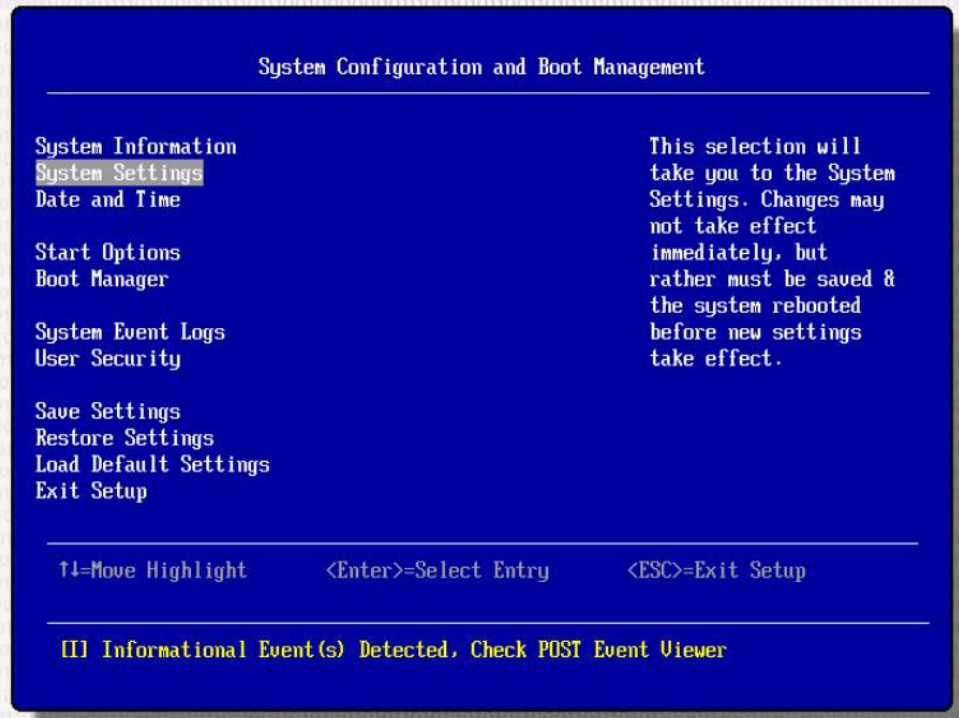

2.选择 System Setting->Storage

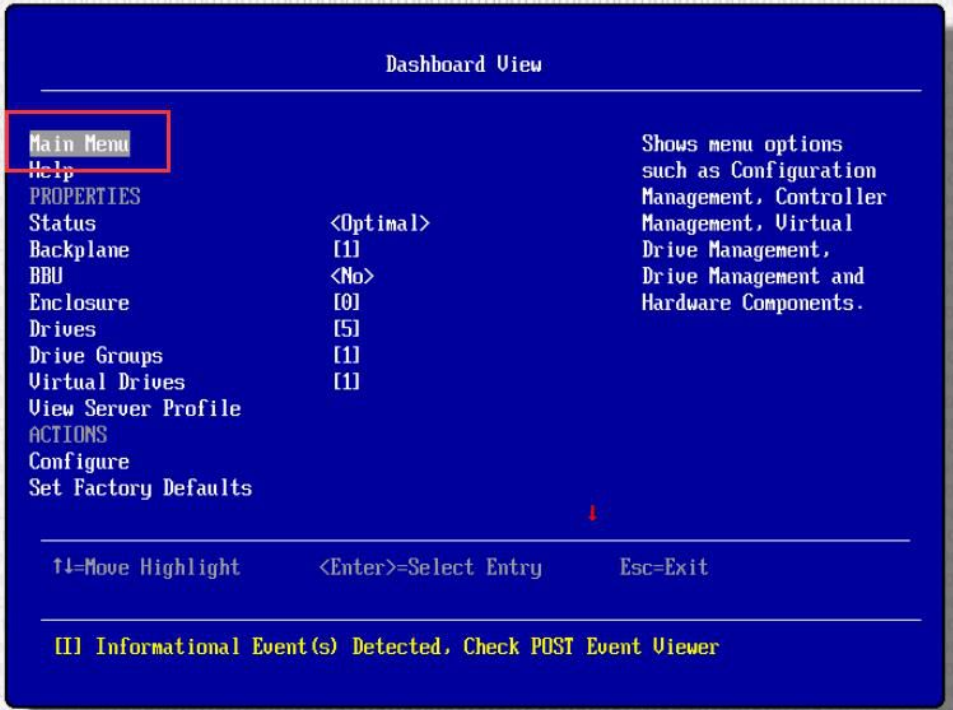

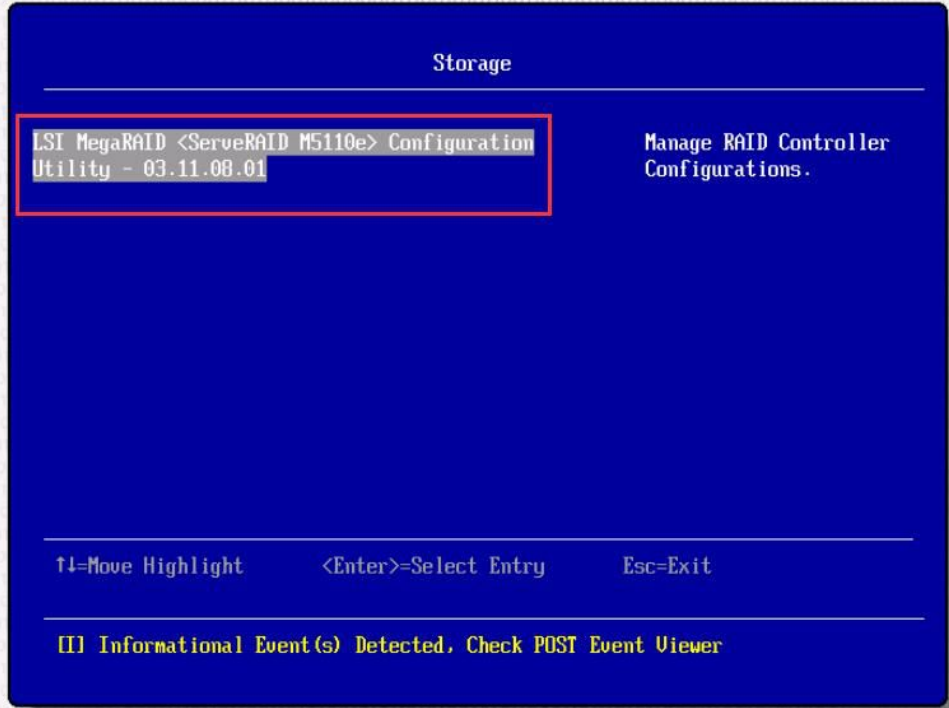

3.选择阵列卡按回车，选择 Main Menu（部分机型无此选项）进入 raid 配置界面



二．配置 RAID0/RAID1/RAID5

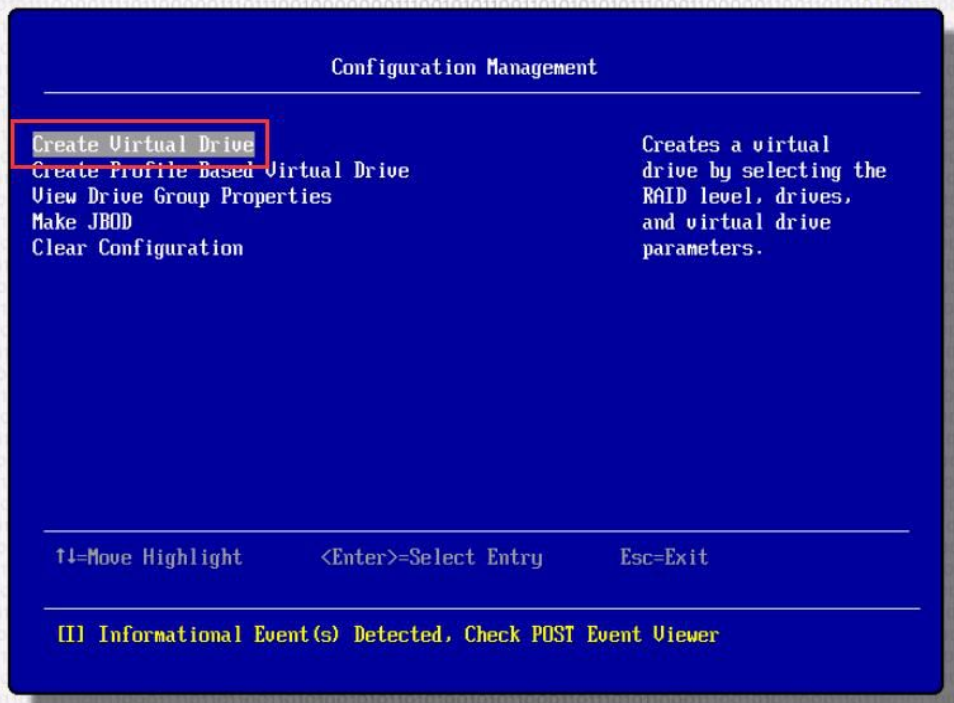

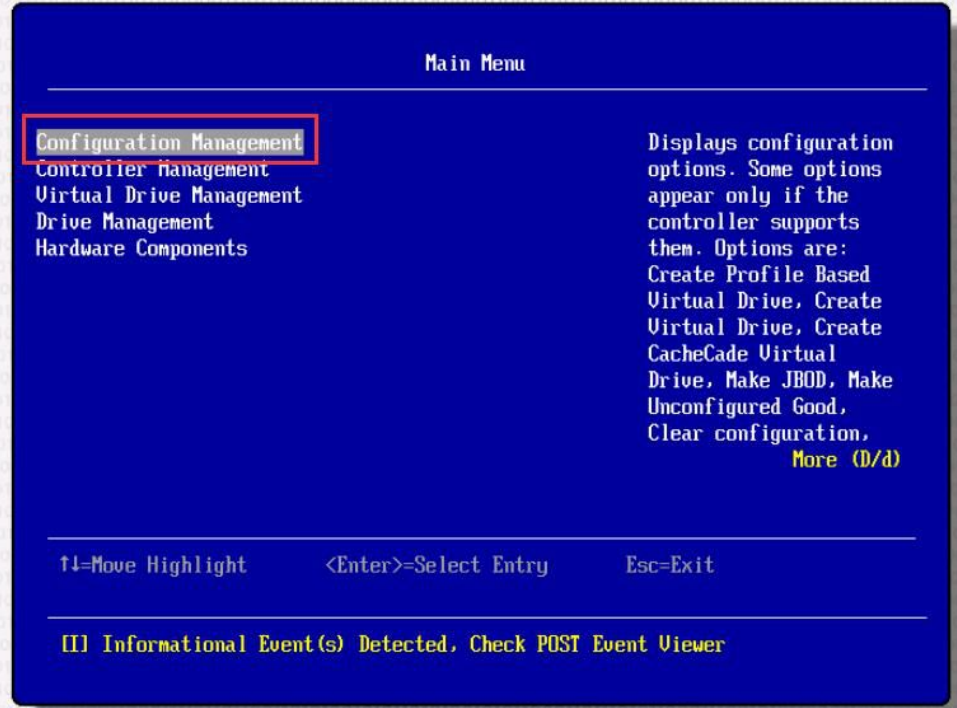

1.在主菜单中选择 Configuration Management->Create Virtual Drive

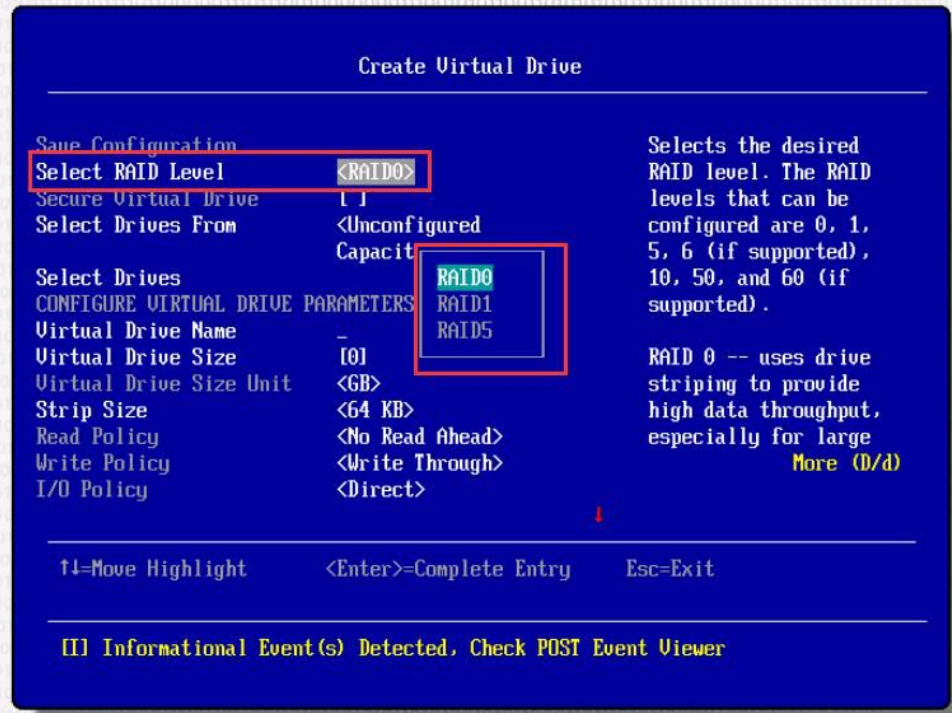

2.选择 Select RAID Level，选择需要配置的阵列级别

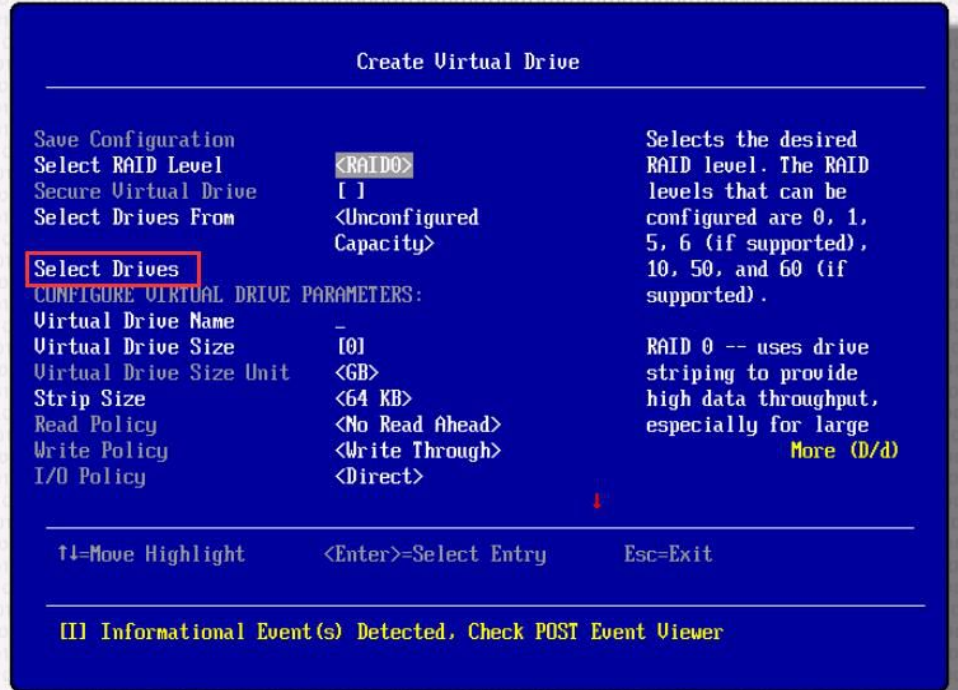

3.选择 Select Drives

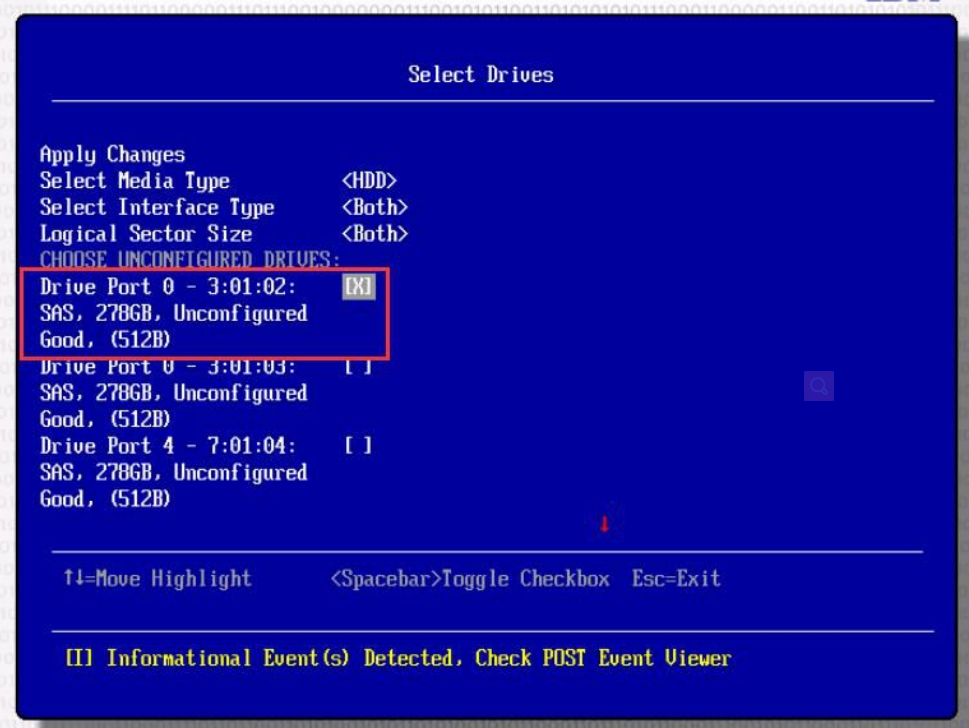

 4.用空格选中需要做 RADI 的磁盘，完成后选择 Apply Changes

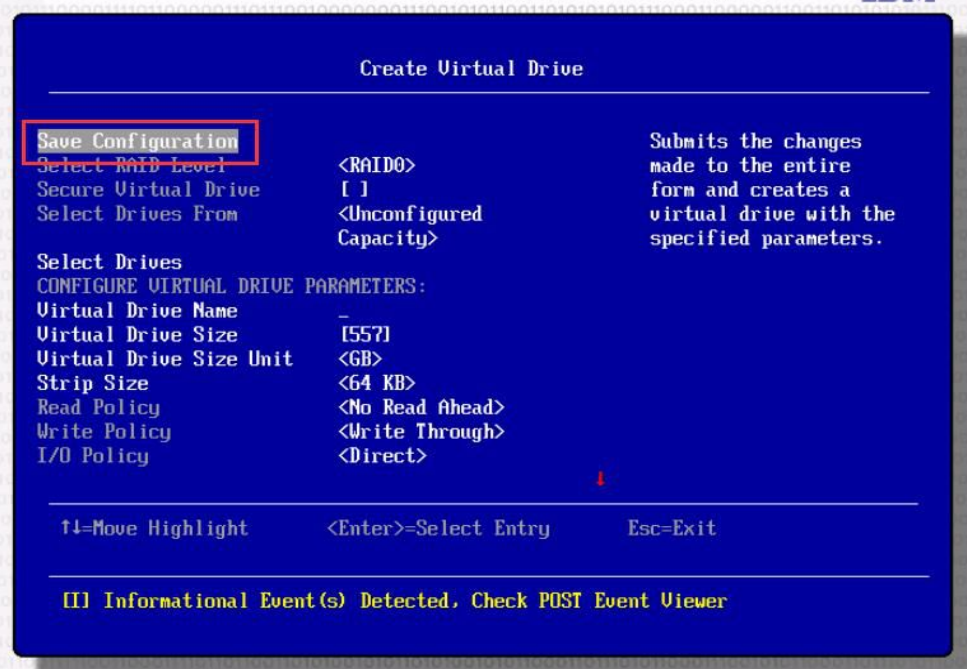

5.最后选择 Save Configuration 进行保存

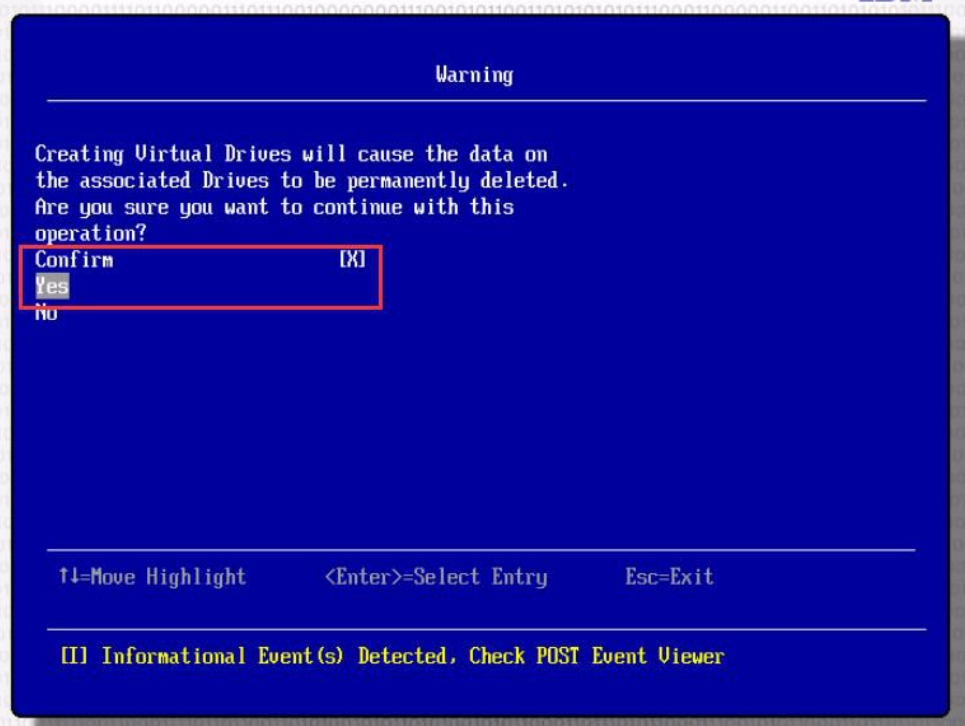

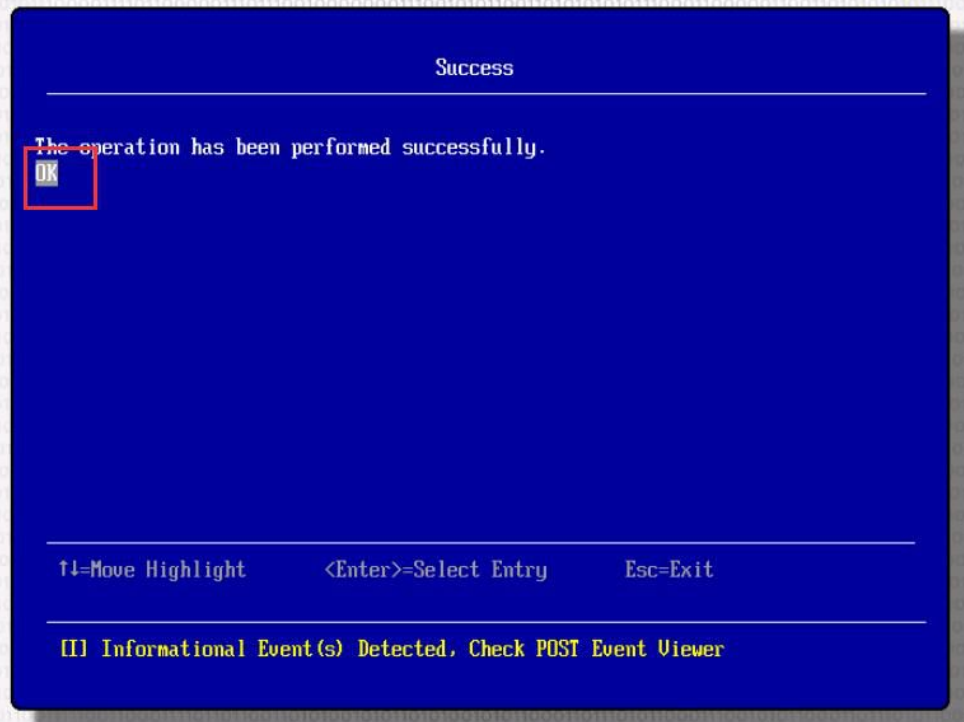

 6.用空格选中 Confirm 后，选 Yes 确定，最后选择 OK 完成创建





 7.在 RAID 配置主菜单的 Virtual Drive Management 中可以查看配置完成阵列的状态，正常状态为 Optimal



 三．配置 RAID10



1.同配置 RAID0/1/5
