SAE J1850 VPW PWM, SAE J2411 SWC, ISO 11898 CAN, SAE J1708, Chrysler CCD 接口芯片电路

本文深入探讨了SAEJ1850PWM和ISO11898CAN接口芯片电路的设计原理与关键参数设置,包括电容选择、噪声抑制、抗电磁干扰等方面。通过分析节点数量、数据传输频率对电容值的影响,确保系统稳定运行。同时,介绍了CDP68HC68S1在Chrysler Collision Detection DataBus中的应用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

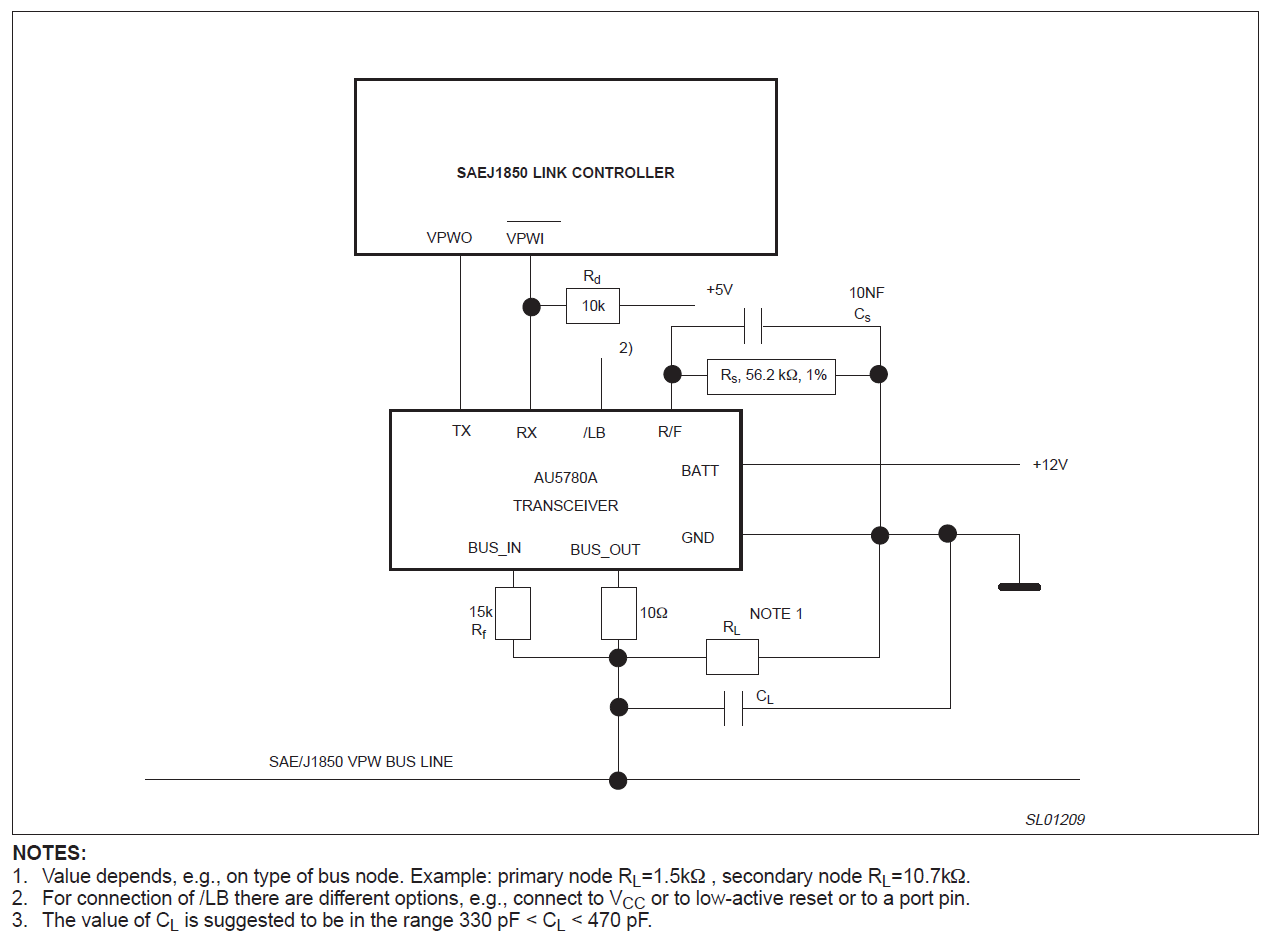

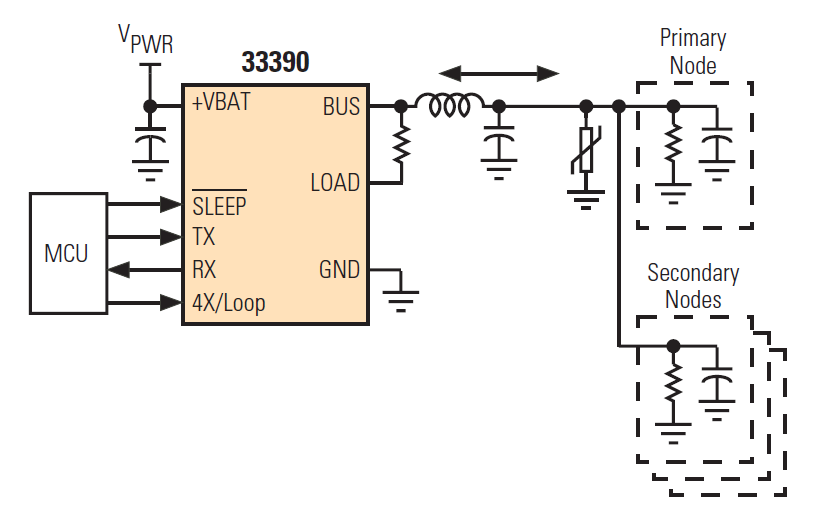

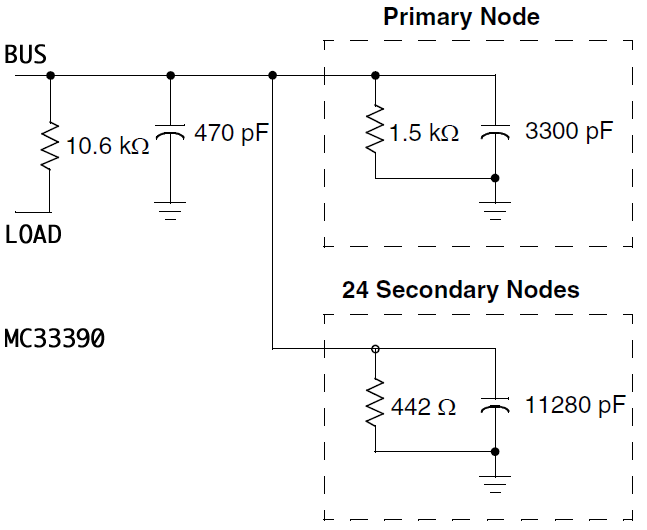

SAE J1850 VPW 接口芯片电路

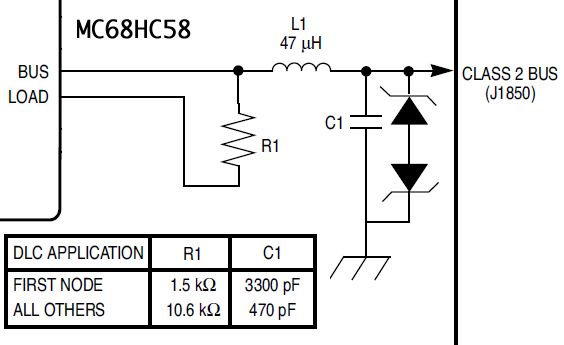

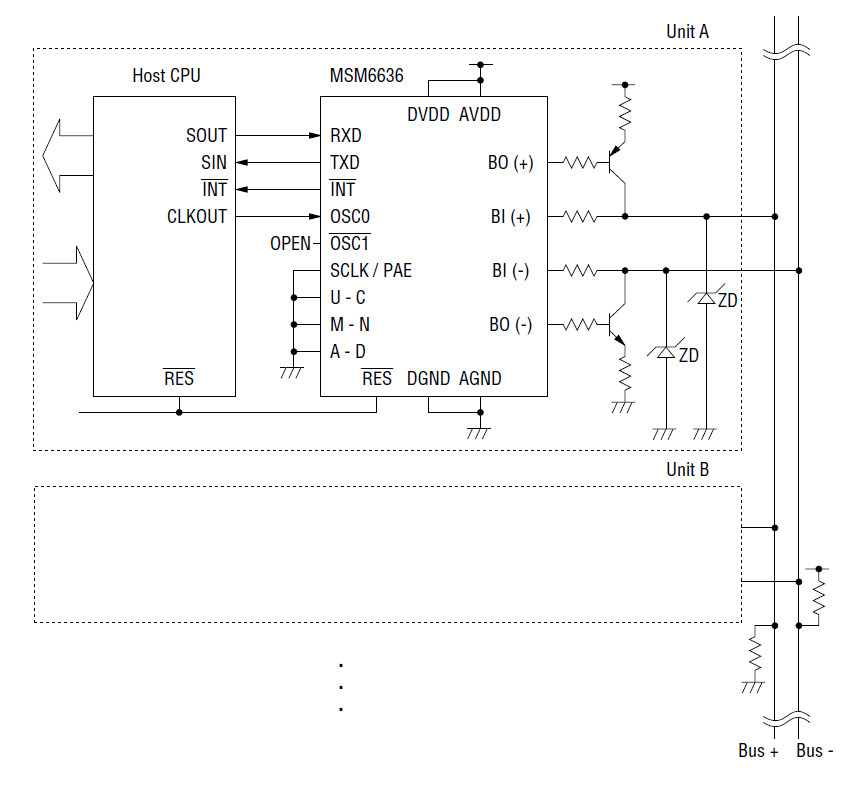

SAE J1850 PWM 接口芯片电路

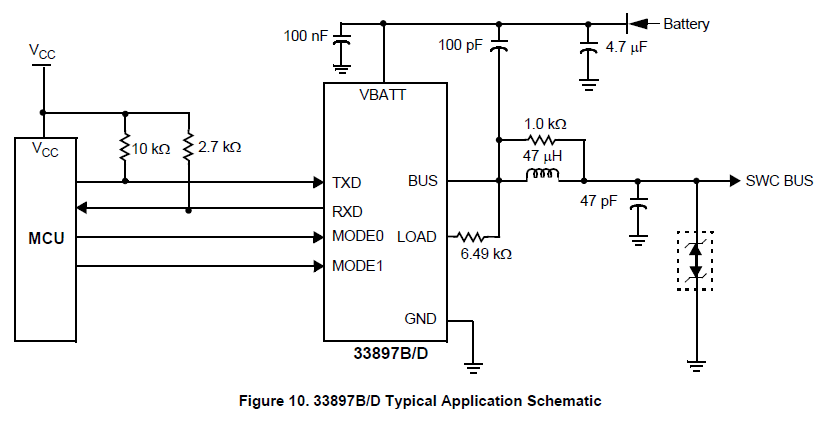

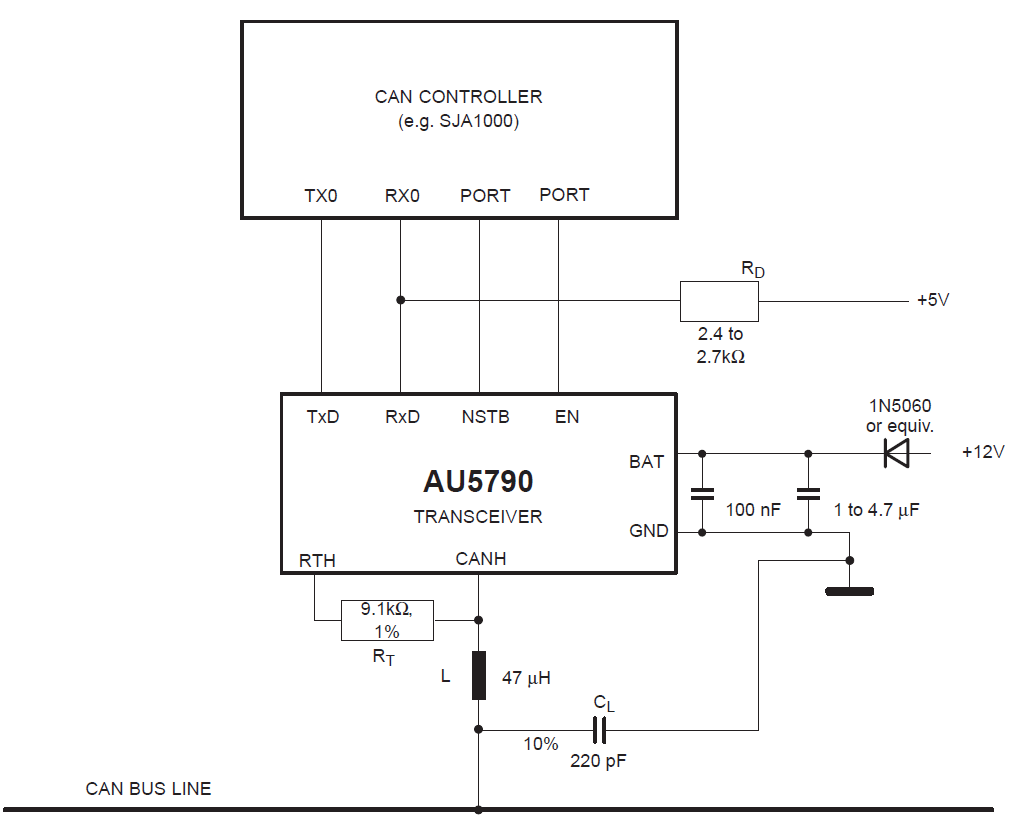

SAE J2411 SWC 接口芯片电路

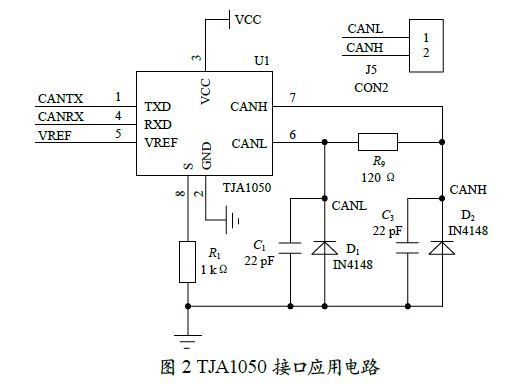

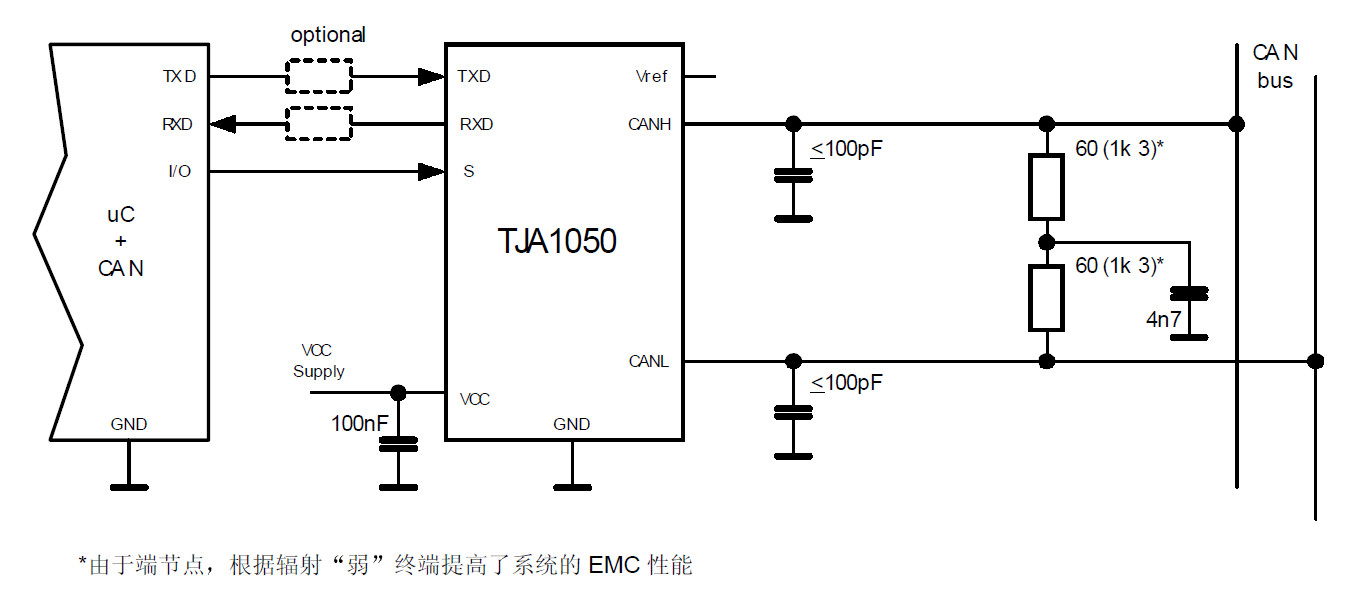

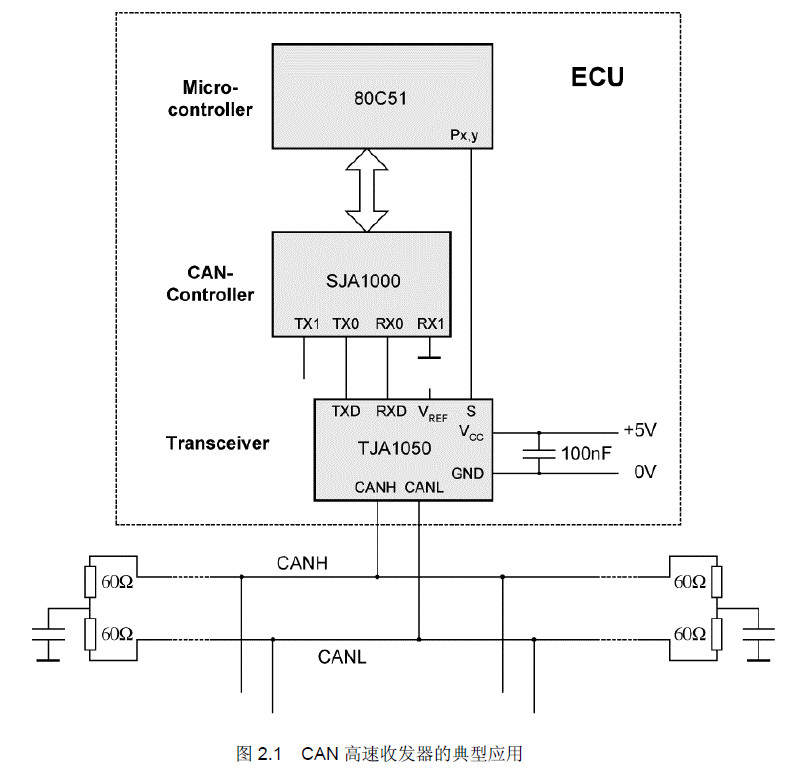

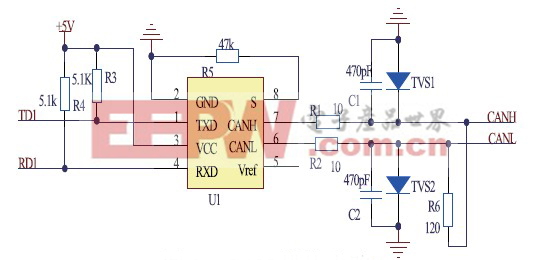

 ISO 11898 CAN 接口芯片电路

CANH 和CANL 上的电容

CANH 和CANL 输出到GND 的一对匹配电容CH 和CL 经常被用于提高抗电磁干扰的性能

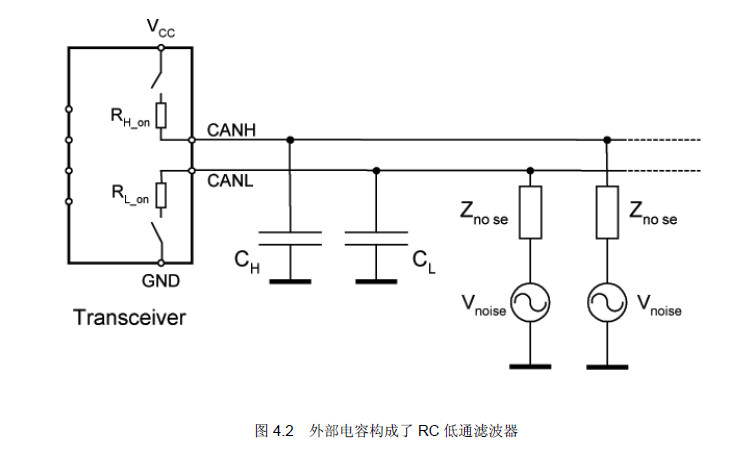

相应噪声源的阻抗RF 和CANH 和CANL 对地的电容组成了一个RC 低通滤波器

在抗干扰的性能的问题上电容的值应该尽可能大才能获得低的角频率, 另一方面输出级的整个电容负载和阻抗为数据信号建立了一个低通滤波器

因此相关的角频率要比数据传输频率高这使电容值必须由节点的数量和数据传输频率决定

当TJA1050 的输出级阻抗大约是20 总线系统有10 个节点速度是500kbit/s 则电容的值不应该超过470pF

这里要注意电容由于减少上升和下降次数信号的循环延迟将增加

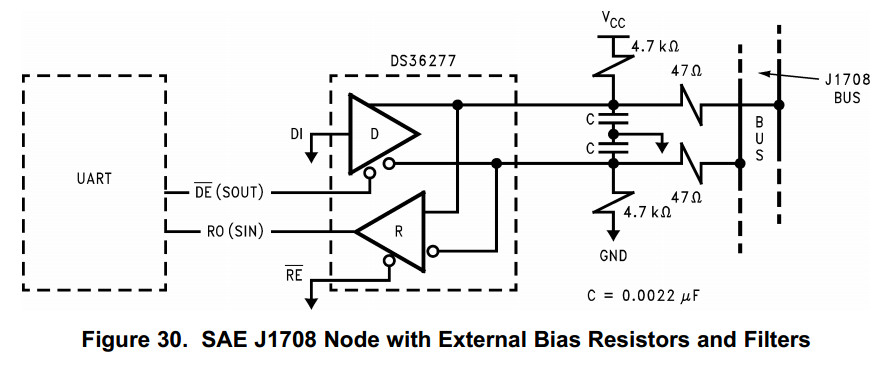

SAE J1708

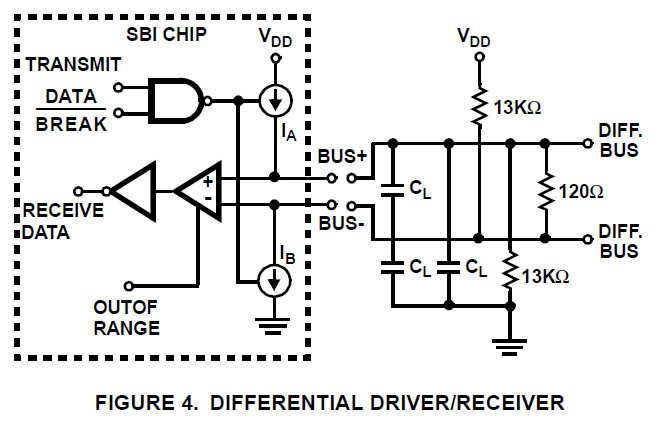

CDP68HC68S1

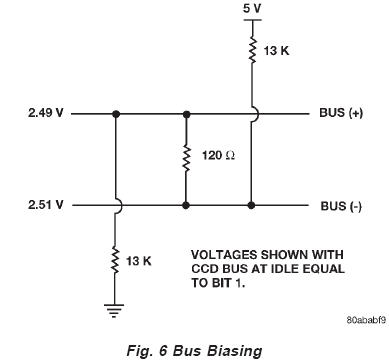

Chrysler -- CCD (Chrysler Collision Detection) Data Bus
