本文针对CAD制图初学者在填充时遇到的问题展开。如在不同版本CAD软件中填充显示不同，低版本填充默认显示线型，高版本通过变量HPLINETYPE控制，默认不显示。文中给出将线型设为Continous连续等解决办法，供初学者参考。
在绘制图纸的过程中，经常会用到CAD填充功能。但是CAD制图初学入门者在进行CAD填充时偶尔会遇到一些问题，比如在自己的CAD软件中填充是完整的，但是在别人的CAD软件中打开却出现了缺口，这是什么原因呢？接下来给大家分享一下关于图案填充的CAD制图初学入门技巧吧！

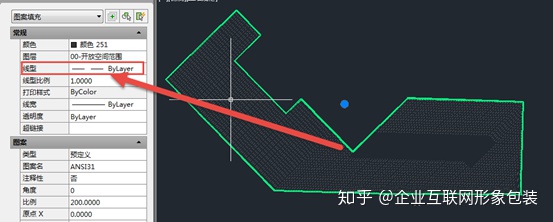

之所以会出现这种问题，是因为CAD填充设置并显示了线型，如下图所示。

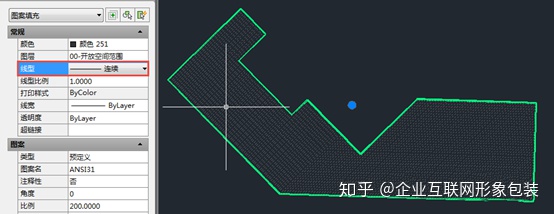

只要将这个线型设置成Continous连续，填充就显示正常了，如下图所示。
那问题又来了，有网友问为什么我明明底版本里给填充设置了线型，但到了高版本里打开，线型不显示了，这是为什么？

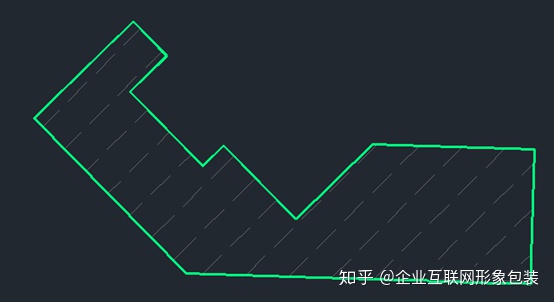

CAD功能设置的变化是由用户的需求决定的，CAD低版本来填充是可以显示线型的，这样填充图案+线型，就可以得到更多的填充效果，其实上面的填充只要线型比例改得合适，就是另一种效果了，如下图所示。
低版本CAD填充默认是显示线型的，而且我也没有找到控制填充线型的设置，如果我们不希望填充显示线型，那只有将填充的线型设置为Continous连续了，当然修改方式有多种，或者将填充放到一个没有设置线型的图层，或者单独将填充的线型设置为Continous连续。
如果一个填充单元比较多，填充线本来就很多，同时还要显示线型，显示数据的数据量非常大，会影响操作速度，而更多的人并不给填充设置线型，估计是考虑到这方面的原因，高版本CAD设置了一个变量：HPLINETYPE来控制填充线型的显示，默认值为0，也就是不显示线型，如果想显示填充线型也很简单：
输入HPLINETYPE，回车，输入1，回车。
看上去填充使用线型的人确实不多，我在选项对话框并没有找到相应的选项，如果使用高版本CAD又希望填充能显示线型的就必须记住这个变量了，其实也不难，HP表示填充，LINETYPE就是线型。
CAD填充也是比较常用的功能之一，大家在以后遇到此类问题可以参考本CAD制图初学入门教程来解决哦
