单机最大负载_电流互感器允许接入的实际最大二次负载（注电案例1865）

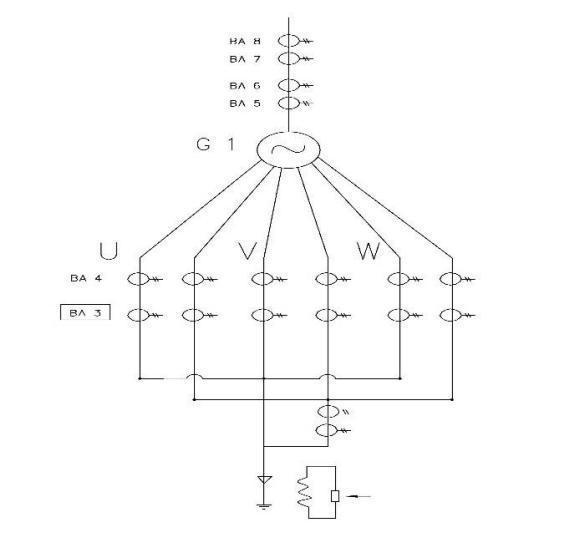

某国外水电站安装的水轮发电机组，单机额定容量为 120MW，发电机额定电压为 13.8kV，cosφ=0.85。发电机、主变压器采用发变组单元接线，未装设发电机断路器，主变高压侧三相短路时流过发电机的最大短路电流为 19.6kA。发电机中性点接线及 CT 配置如右图：

1865、假定该电站并网电压为 220kV，220kV 线路保护用电流互感器选用 5P30 级，变比为500/1A，额定二次容量 20VA，二次绕组电阻 6Ω，给定暂态系数 K=2；线路距离保护第一段末端短路电流 15kA，保护装置安装处短路电流 25kA。计算该电流互感器允许接入的实际最大二次负载应为哪项？

A．4.8Ω

B．7Ω

C．9.6Ω

D．20Ω

解答过程：

依据《电流互感器和电压互感器选择及计算规程》DL/T866-2015

公式10.2.3-1、-2

Eal=30*1*(6+20)=780V

1、线路距离保护第一段末端短路：

2.1.8

Kpcf=15*1000/500=30

780≥E′al=2*30*1*(6+R′b)

R′b≤7Ω

2、保护装置安装处短路

Kpcf=25*1000/500=50

780≥E′al=50*1*(6+R′b)

R′b≤9.6Ω

条文说明计算实例，保护装置安装处短路，不乘给定暂态系数

Eal≥E′al

实际最大二次负载取小

本题正确选项是B
