PCD金刚石木工刀具电火花制造加工流程

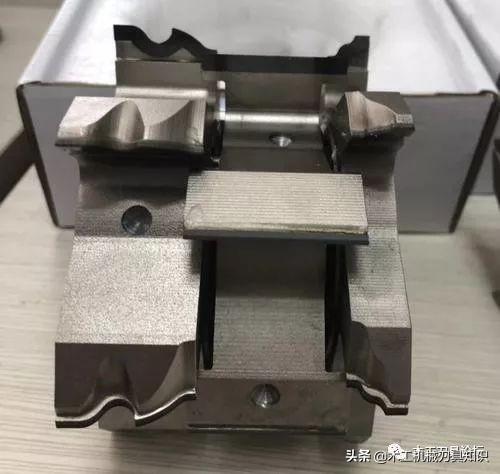

精度控制最为关键的一步就是金刚石刃口的成型加工，一般采用电火花成型加工工艺。成型加工是通过电极形状的“复制”，形成刀具刃口的形状。它直接关系到PCD 刀具的廓形精度、表面粗糙度、外圆跳动。

(1)刀具装夹方式

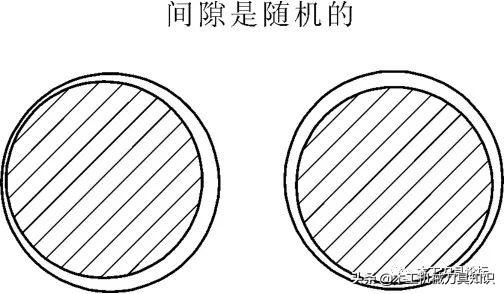

刀具的装夹方式一般有立装和卧装。对于立式装夹，如果没有液压涨紧套，装夹偏心量存在一定的随机性，从而加工出的刀具实际外圆跳动大小存在一定的随机性。用户使用时，二次装夹的刀具实际精度(圆跳动)也存在一定的随机性，如图3 所示。

图3

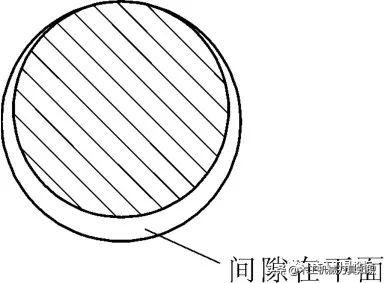

对于卧式装夹，由于刀具重力的原因，存在装夹偏心量。偏心量就是轴孔之间的间隙。加工出的刀具实际外圆跳动是一半大一半小，如图4 所示。用户使用时，二次装夹的刀具实际精度(圆跳动)就会超差。

图4

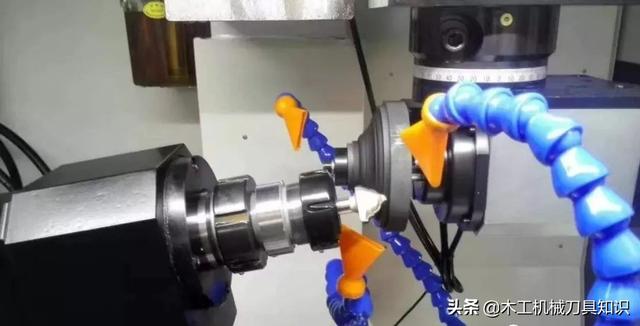

从刀具装夹方面入手，在电火花加工中必须采用专用液压涨紧套，以消除轴孔配合间隙，提高刀具实际加工精度。图5 是两种专用电火花磨刀机的刀具装夹接口示意图。

图5

(2)加工流程

磨削时采用电火花放电无接触式加工，利用紫铜或石墨作为电极。分为粗加工、半精加工、精加工。采用相应的放电参数以获得更好的刃口质量。对于多齿PCD 刀具的加工，需配备自动无限分度装置和自动测量分度装置。

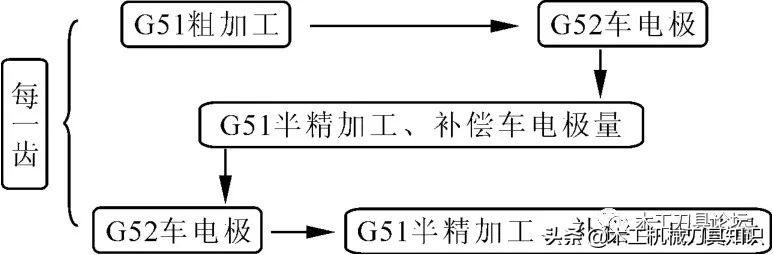

为保证刀具的外圆跳动，最好每精加工完一个PCD 齿就车削一次电极，并在加工坐标系里进行补偿电极磨损。比如G51 为加工坐标系、G52 为车电极坐标系，图6 为刀具每一齿的加工流程。加工完成后刀具的实际外圆跳动≤0.015mm，满足要求。

图6

文章摘自：高速切削加工中PCD木工成型铣刀的设计及应用

杨辉全， 骆明涛， 刘华， 方芳， 钟育恒
