朋友们大家好我是大俵哥，今天有个朋友咨询--怎么用中间继电器控制变频器？实现对电机的正反转控制，今天俵哥简单给大家讲一下。

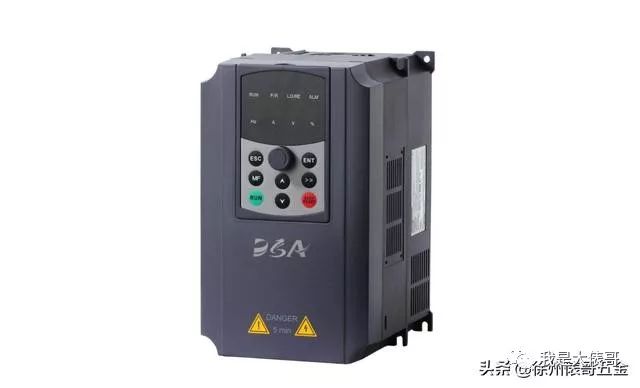

变频器

首先我们要知道变频器的基础接线，变频器的电源怎么接？三相电机怎么接？还需要把启动方式设置为端子控制，认准正转和反转分别短接哪两个端子，如果需要调速可以外接个电位器。

变频器接线

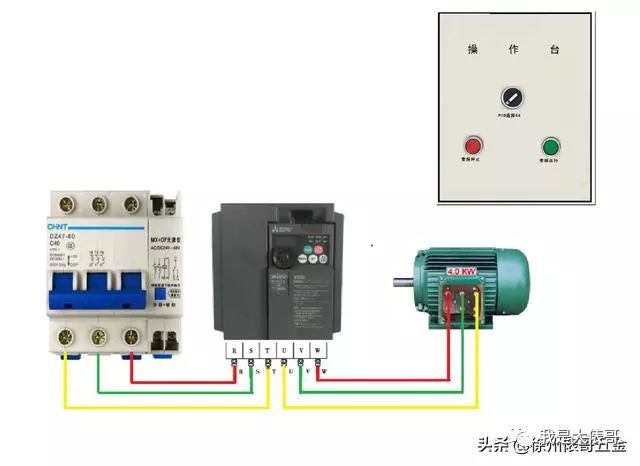

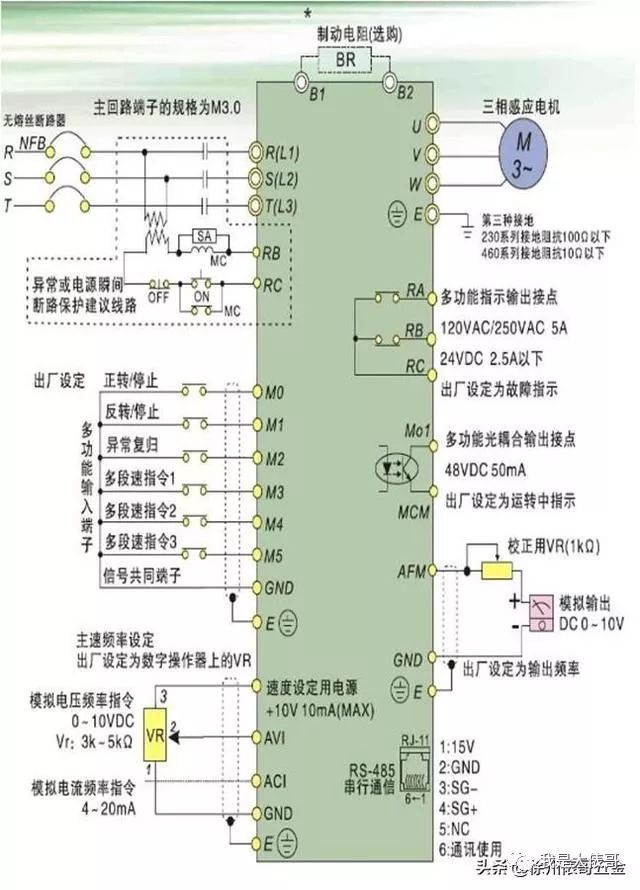

三相变频器的RST接三相电源，UVW接三相电机，PE接地，根据需要是否接制动电阻。给大家一个完整的变频器接线图，大家可以参考一下。

变频器接线

正转和反转的最初参数一般都是默认的，直接和公共端短接就可以。变频器都自带一组继电器输出，不同品牌标注有所不同，上图中的这款是RA RB RC，一般接报警指示，我们找出里面的常闭输出即可。

控制电路

中间继电器KA1控制的是正转(SD和STF)，KA2控制的是反转(SD和STR)，控制回路串联变频器继电器输出的常闭点，当变频器故障时，常闭点会断开切断控制回路，变频器也会断电。

中间继电器

原理分析：当我们按下启动按钮SB2时，交流接触器KM自锁，主触点闭合变频器得电工作。同时KM的一组常开点闭合给KA1和KA2后续的工作做准备，当按下启动按钮SB4时，KA1自锁，KA1的常开点闭合，变频器的SD和STF闭合给出正转信号，电机正转运行。当按下停止按钮SB3时，电机停转。同理，按下启动按钮SB6时为反转控制，SB5为反转的停止按钮，同时KA1和KA2电气互锁。

备注：不管是正转还是反转，电机工作时，总停止按钮SB1是无效的(防止变频器意外断电)

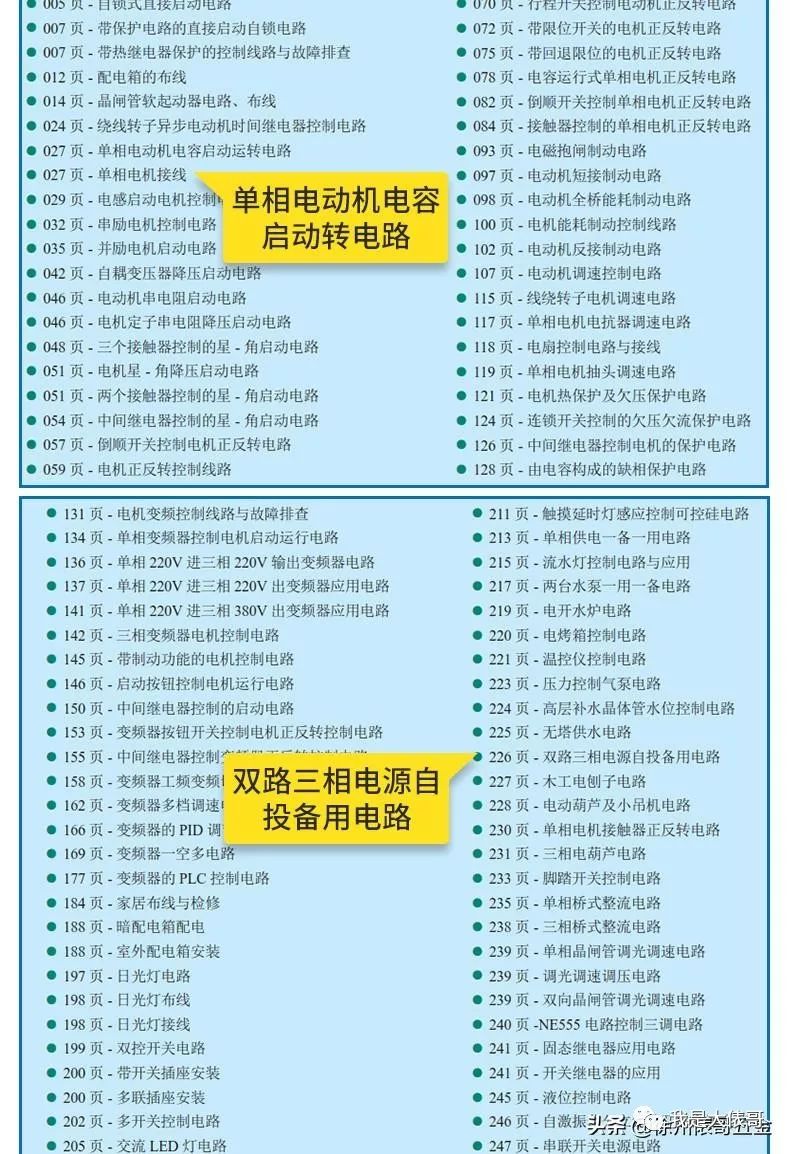

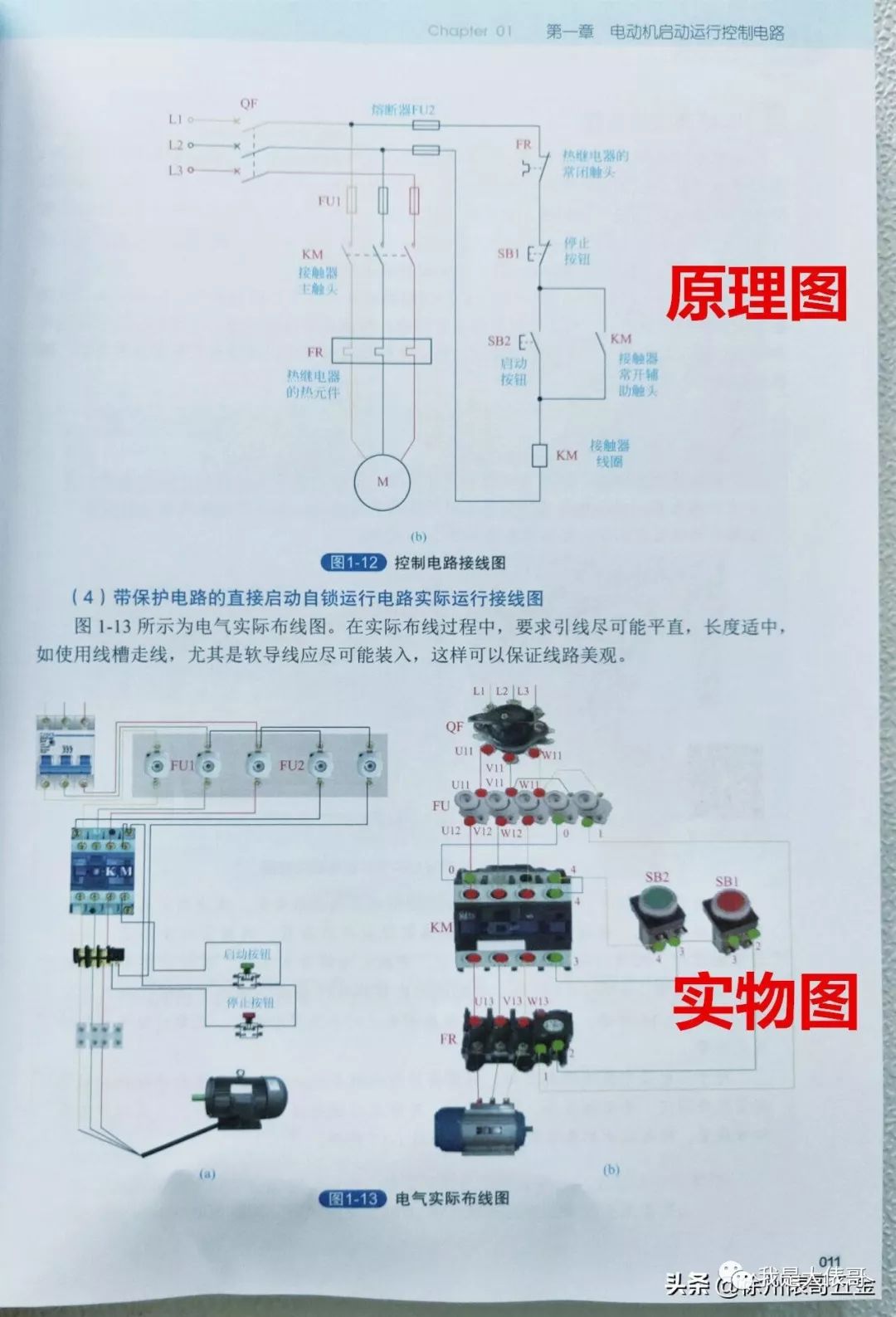

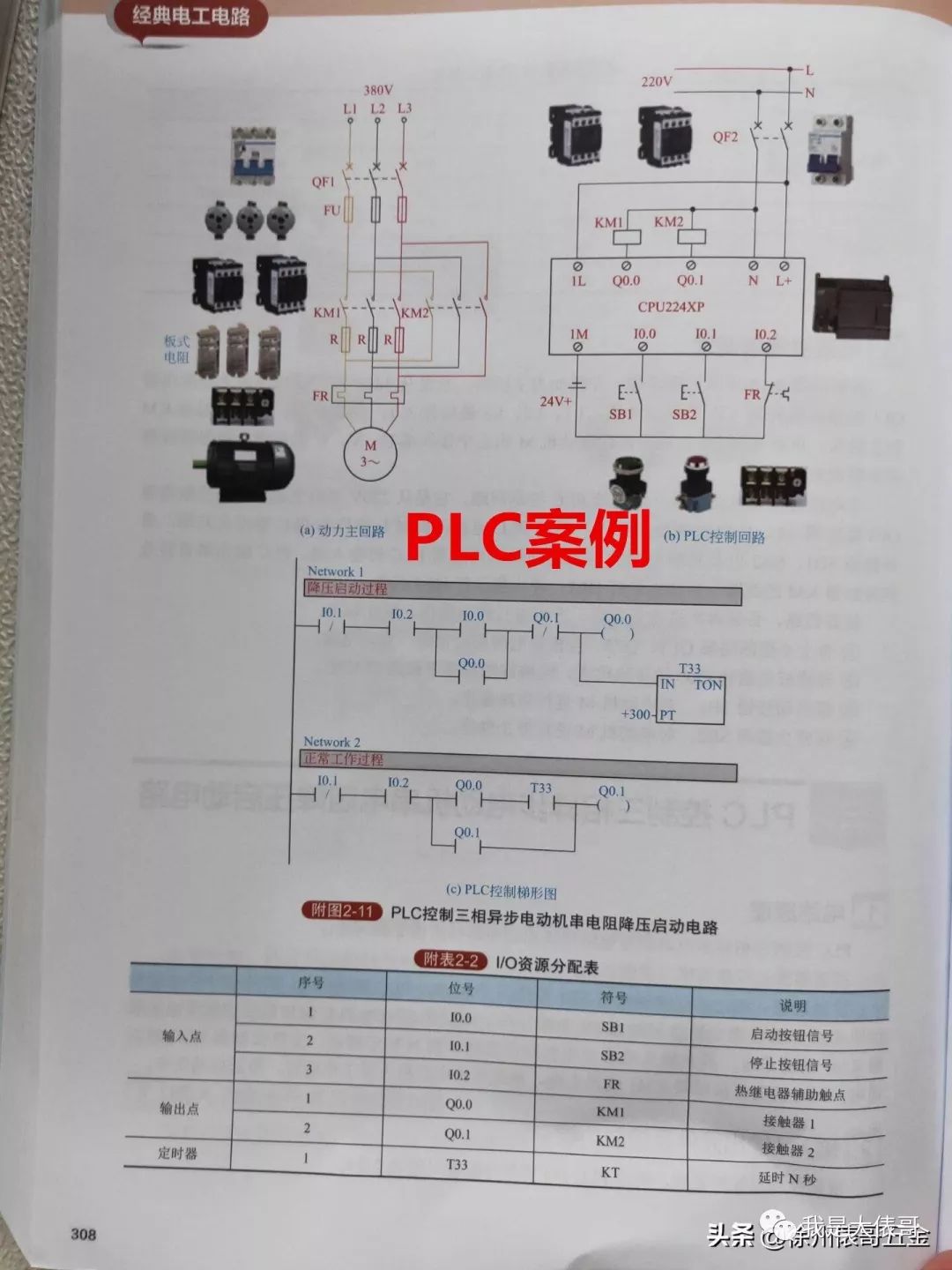

很多朋友问我--有没有带电气原理图--带实物接线图--带视频讲解的书，今天它来了

↓
