配电系统的变压器接线方式有三角形接线和星型接线两种；

(1)三角形接线，就是把三相负载(或线圈)首尾相连组成一个闭合的三角形，从三角形的三个顶点引出。

(2)星型接线，就是把三相负载(或线圈)三个末端连接到一起做中性点(中性点也可引出)，三个首端引出。

这两种变压器接线方式应该怎么配置中性点接地电阻柜？

 (1)星型接线的变压器有中性点，可以直接安装中性点电阻柜

(2)对于三角形接线的配电系统，要造成系统的中性点，必须接入接地变压器。接地变压器有二种：Z型接地变压器(ZN、ZN，yn)和星形/三角形接线变压器(YN，d)。

　　Z型接地变压器，在结构上与普通三相芯式电力变压器相同，只是每相铁芯上的绕组分为上、下相等匝数的两部分，接成曲折形连接。接线方式不同，又分为ZN，yn1和ZN，yn11两种形式。

　　Z型接地变压器同一柱上两半部分绕组中的零序电流方向是相反的，因此零序电抗很小，对零序电流不产生扼流效应。当Z型接地变压器中性点接入接地电阻时，可使电阻电流自由地流过，因此Z型变压器一般采用作接地变压器。

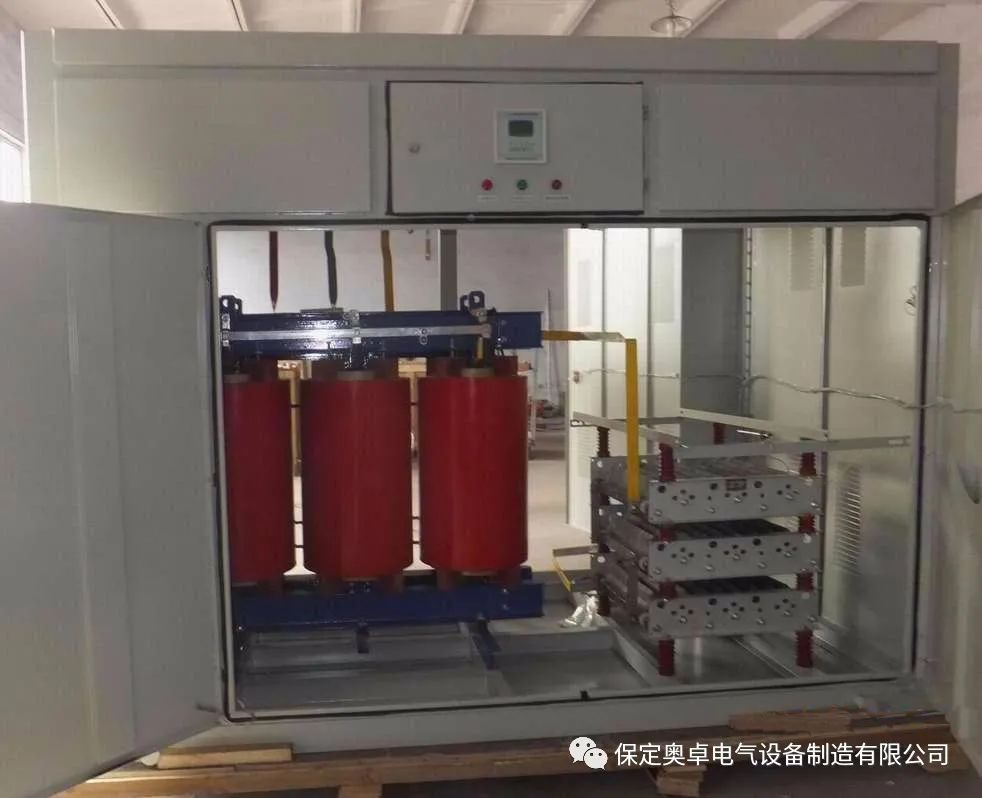

      现在，多用Z型接地变压器，中性点电阻柜经接地变压器接入系统中。以达到降低单相接地时的暂态过电压、消除弧光接地过电压和某些谐振过电压，并能采用简单的继电保护装置迅速选择故障线路，切除故障点。
