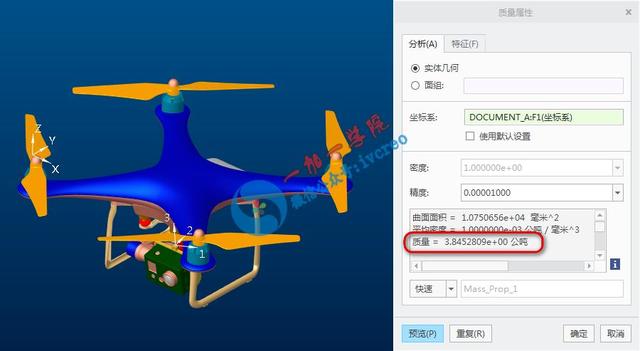

从事产品结构设计时常会需要用到分析工具中的--[质量属性]来计算产品重量,而绝大多数用户在使用软件过程中都是选择系统默认的mmns_part_solid.prt公制模板进行设计,而其所带来的质量属性结果单位则为[公吨],读数比较繁琐,下面的文章就围绕[质量属性]系统单位设置做说明
![ff4eefa066d77820931b662595cd13eb.png](https://img-blog.csdnimg.cn/img_convert/ff4eefa066d77820931b662595cd13eb.png)
- 解决方式图文教程:

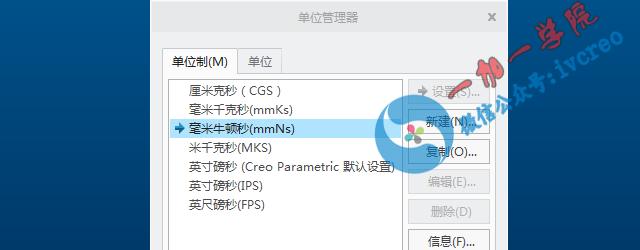

塑胶产品结构设计一般来说[mmgs]单位使用居多,而软件系统自带单位则没有对应选项,如图所示:
1.新建单位制:
![07021dd3403b51fb99da282b4438ab45.png](https://img-blog.csdnimg.cn/img_convert/07021dd3403b51fb99da282b4438ab45.png)
![db729b5ffe1f5300964f98a4e6dbcaec.png](https://img-blog.csdnimg.cn/img_convert/db729b5ffe1f5300964f98a4e6dbcaec.png)

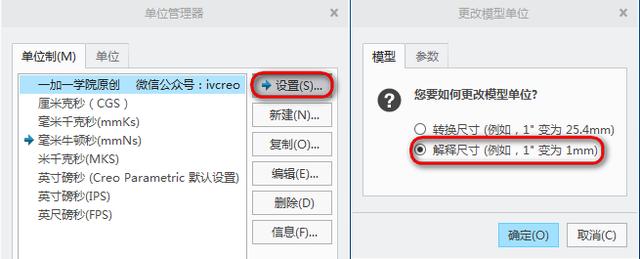

2.单位管理器,把新建单位设置为当前
![f3fb6c1c2e2d51a94c091b0db9bc03b0.png](https://img-blog.csdnimg.cn/img_convert/f3fb6c1c2e2d51a94c091b0db9bc03b0.png)
设置单位的选项:解释尺寸与转换尺寸
转换尺寸:
用英制单位画一条长1的线,转换尺寸则会把这条线转成公制变为25.4mm,比如你的模型本来是英制单位的,你想给他变成公制的,就选这[转换尺寸]。(m18142658613)
解释尺寸:
用英制单位画一条长1的线,解释尺寸则会把这条线转成公制单位变为1mm,比如你想用公制设计,但是发现选错了单位变成了英制,想改回来,就选[解释尺寸]。(3052779053)

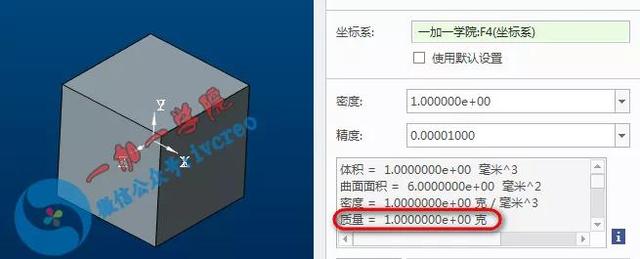

3.设置成功,测质量显示单位为克
![4b54fb7a4151fff5edd78875cdc53ccb.png](https://img-blog.csdnimg.cn/img_convert/4b54fb7a4151fff5edd78875cdc53ccb.png)
对于单个文件的设置至此已经全部完成,但是对于以后的设计而言,每次都需要这样操作一次就略微繁琐,最便捷的方式则是将其保存为[模板文件]并设置为默认模板

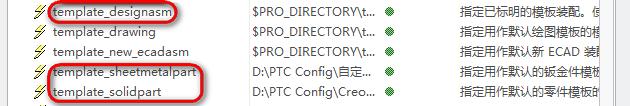

默认模板配置选项:
![cc13150b1f71d04b63f61a331c59716f.png](https://img-blog.csdnimg.cn/img_convert/cc13150b1f71d04b63f61a331c59716f.png)
具体模板文件其他设置不做详述
