1.CAD图纸打印怎么去除空白边缘?

导PDF打印经常能看到四周有很多空白，解决方法出自百度

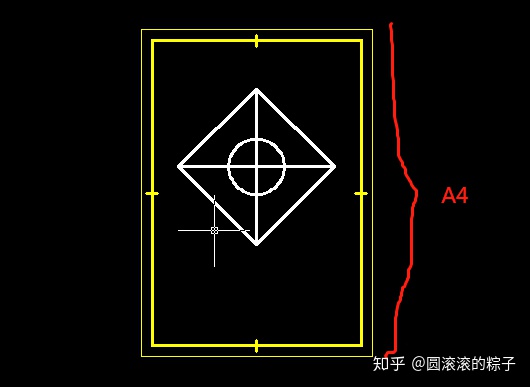

1、如图所示，图框的大小为A4，现在我们要按照图框大小将图纸按1：1打印到A4纸上。（为了便于操作演示，我们将图纸打印成PDF格式）

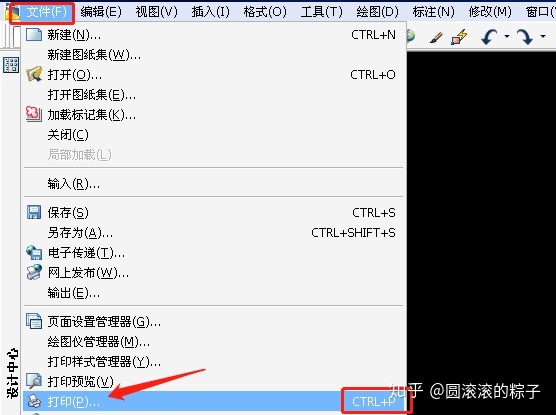

2、单击菜单栏上的【文件】，选择【打印】选项（或者按快捷键Ctrl + P）。打开“打印-模型”对话框。

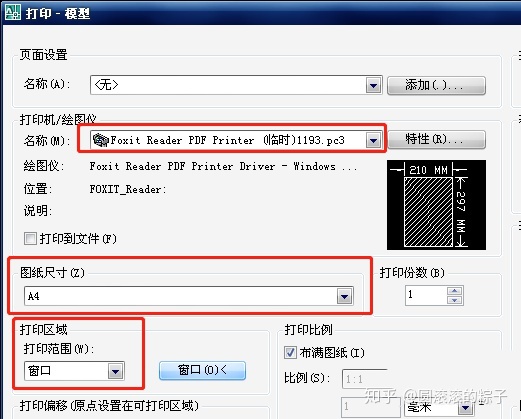

3、在“打印-模型”（或者打印—布局）对话框中，在打印机名称的下拉框中选择带PDF字样的选项——“Foxit Reader PDF Printer”（选自己电脑打印里的PDF选项）。设置图纸尺寸为“A4”，打印范围选择“窗口”。

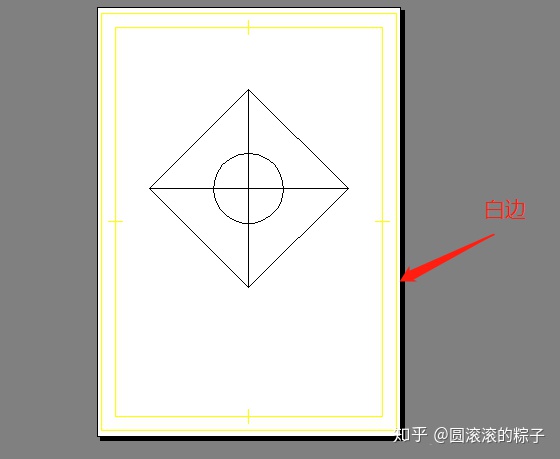

4、首先在设置之前，我们先单击【预览】按钮，查看一下效果，发现图框外围有一圈白边。如下图所示：

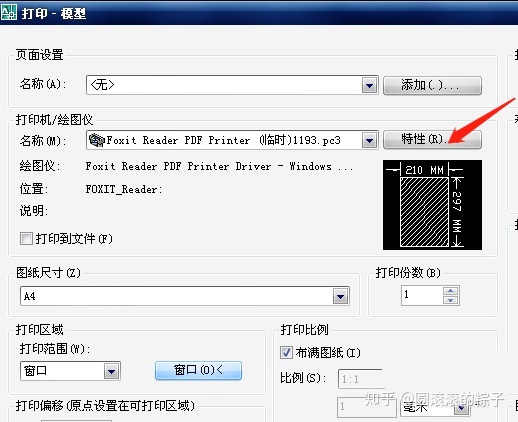

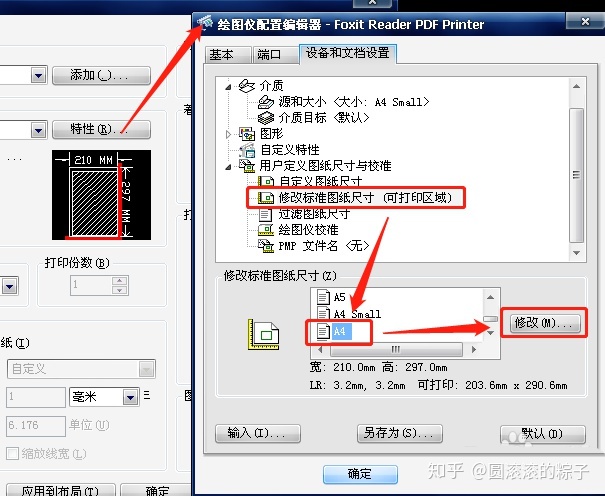

5.现在我们来设置去除这圈白边：在“打印-模型”（或者打印—布局）对话框中，点击【特性】按钮，弹出“绘图仪配置编辑器-Foxit Reader PDF Printer”对话框。（简单的说就是点击所选PDF打印机，其中的特性选项）

6、在弹出的对话框中的“设备和文档设置”选项卡中，选中“修改标准图纸尺寸（可打印区域）”。然后在下面的“修改标准图纸尺寸”框中选中“A4”。再单击右侧的【修改】按钮，弹出“自定义图纸尺寸-可打印区域”对话框。

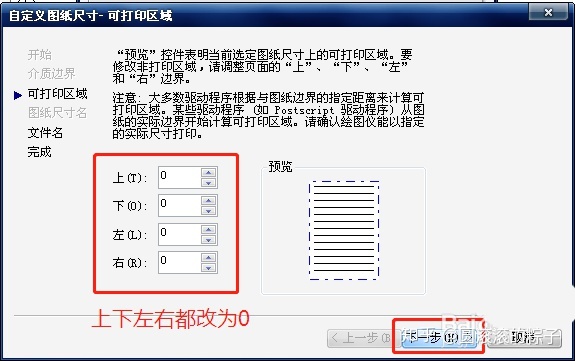

7、在“自定义图纸尺寸-可打印区域”对话框中，上、下、左、右都改为0，点击【下一步】。

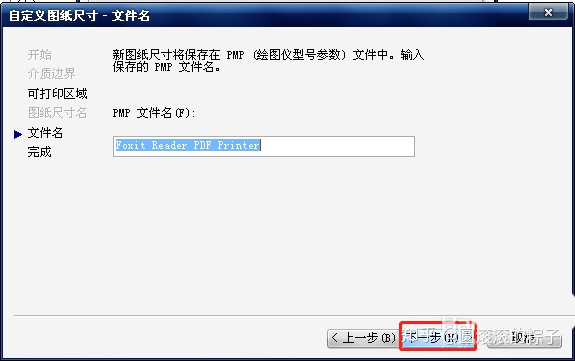

8、弹出【自定义图纸尺寸-文件名】对话框，可直接单击【下一步】。

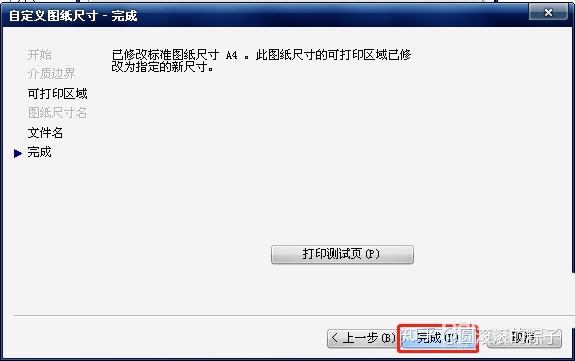

9、弹出【自定义图纸尺寸-完成】对话框，可直接单击【完成】。最后对刚才打开的对话框都按【确定】，关闭对话框，直到再次回到“打印-模版”对话框。

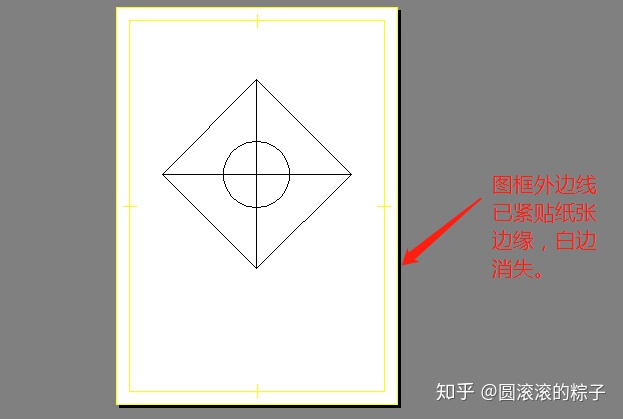

10、回到“打印-模版”（或者打印—布局）对话框中，单击【预览】按钮，发现图框外边线已经紧贴纸张边框，白边已经消失，设置成功。

2.CAD外部参照文件丢失?*

打开CAD我们经常会看到外部参照丢失，如图：（此方法针对参照文件更换位置显示的丢失）

一.低版本CAD关联路径

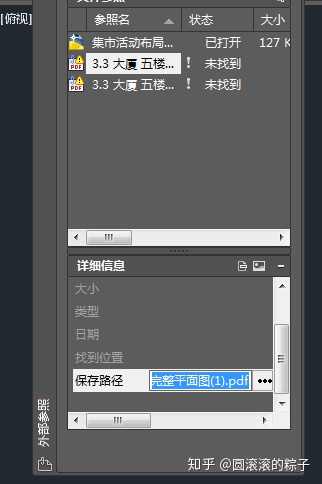

1.点击“更新参照文件位置”或者输入“ER”命令打开参照选项版并选择丢失的参照

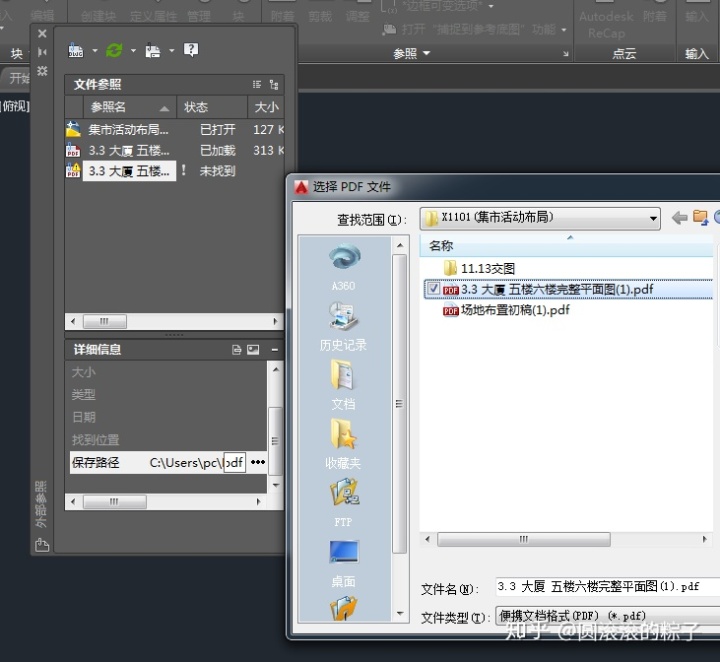

2.然后点击底部的“找到位置”选择参照文件现在存放的位置即可

3.最后参照就显示了（白色为我参照的PDF）

二.高版本CAD关联路径

1.在CAD2018及以上版本中、重新关联参照路径变得更加方便了、可直接在参照文件上点击右键来选择新的路径、如下图动画所示：

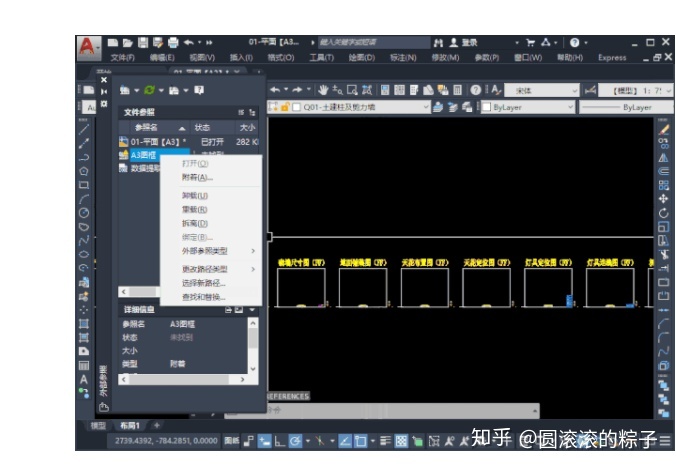

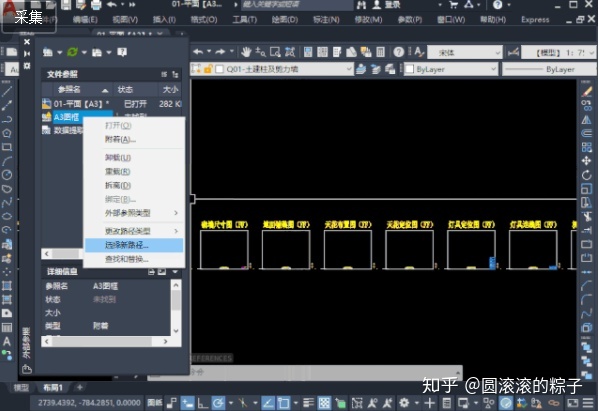

2.选择丢失的图框，右击鼠标。

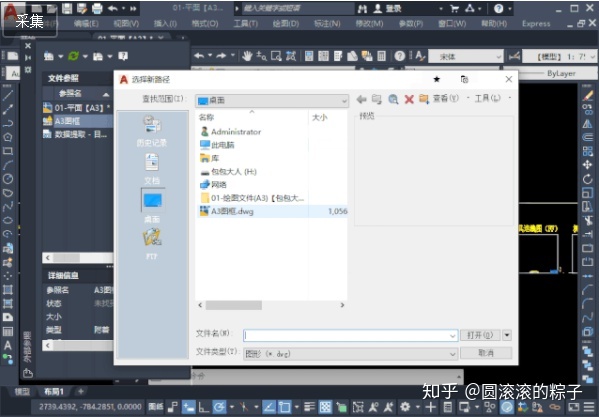

3.选择新的路径，然后选择丢失的外部参照：

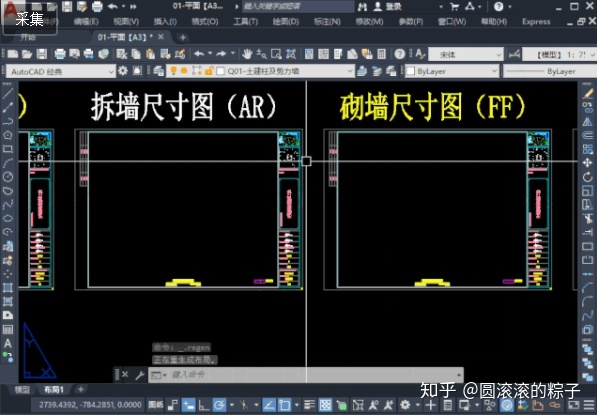

4.完成丢失的图框，显示了：

无论使用什么方式、重新关联参照路径的前提必须有参照底图的源文件、没有源文件只能联系绘图作者索要或自己重新绘制

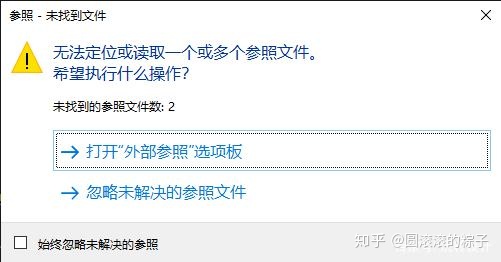

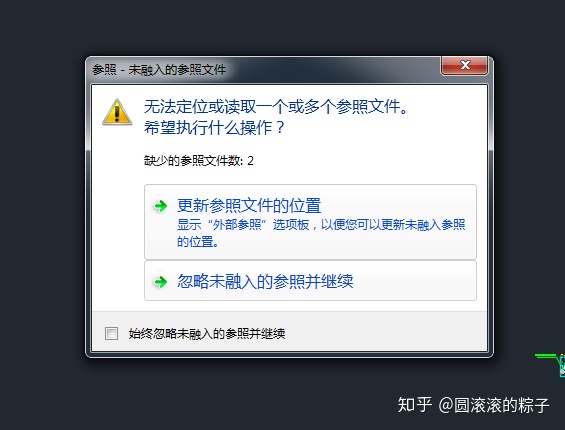

最后补充一个小知识点、就是一旦发生参照文件路径丢失、我们打开此文件时都会出现以下对话框提示、如下图所示：

▲ 出现此情况要选择第一项来查看丢失参照
