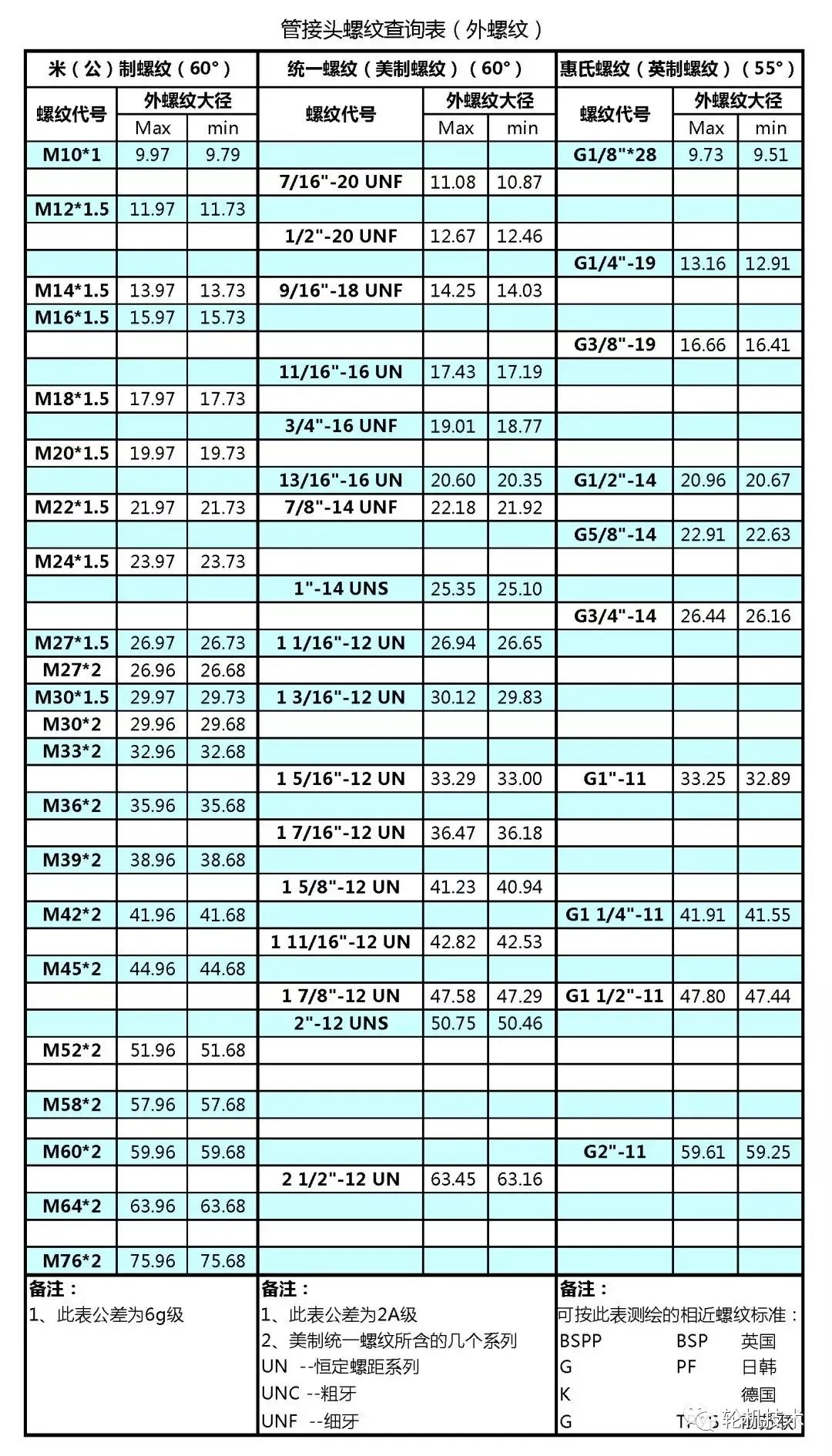

油管螺纹尺寸对照表_卡簧及螺纹查询表

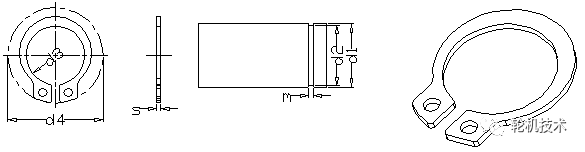

轴卡尺寸及相应轴及环槽加工尺寸

d1	3	4	5	6	7	8	9	10	11	12	13
d2	2.8	3.8	4.8	5.7	6.7	7.6	8.8	9.6	10.5	11.5	12.4
d3	2.7	3.7	4.7	5.6	6.5	7.4	8.4	9.3	10.2	11	11.9
d4	7	8.6	10.3	11.7	13.5	14.7	16	17	18	19	20.2
m	0.5	0.5	0.7	0.8	0.9	0.9	1.1	1.1	1.1	1.1	1.1
s	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1
d1	14	15	16	17	18	19	20	21	22	24	25
d2	13.4	14.3	15.2	16.2	17	18	19	20	21	22.9	23.9
d3	12.9	13.8	14.7	15.7	16.5	17.5	18.5	19.5	20.5	22.2	23.2
d4	21.4	22.5	23.8	25	26.2	27.2	29	31	32	34	35
m	1.1	1.1	1.1	1.1	1.3	1.3	1.1	1.1	1.1	1.3	1.3
s	1	1	1	1	1.2	1.2	1	1	1	1.2	1.2
d1	26	28	29	30	32	34	35	36	37	38	40
d2	24.9	26.6	27.6	28.6	30.3	32.3	33	34	35	36	37.5
d3	24.2	25.9	26.9	27.9	29.6	31.5	32.2	33.2	34.2	35.2	36.5
d4	36	38.4	39.8	42	44	46	48	49	50	51	53
m	1.3	1.3	1.3	1.3	1.3	1.7	1.7	1.7	1.7	1.7	1.7
s	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5
d1	42	45	48	50	52	55	56	58	60	62	63
d2	39.5	42.5	45.5	47	49	52	53	55	57	59	60
d3	38.5	41.5	44.5	45.8	47.8	50.8	51.8	53.8	55.8	57.8	58.8
d4	56	59.4	62.8	64.8	67	70.4	71.7	73.6	75.8	79	79.6
m	1.7	1.7	1.7	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2
s	1.5	1.5	1.5	2	2	2	2	2	2	2	2
d1	65	68	70	72	75	78	80	82	85	88	90
d2	62	65	67	69	72	75	76.5	78.5	81.5	84.5	86.5
d3	60.8	63.5	65.5	67.5	70.5	73.5	74.5	76.5	79.5	82.5	84.5
d4	81.6	85	87.2	89.4	92.8	96.2	98.2	101	104	107.3	110
m	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7
s	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d1	95	100	105	110	115	120	125	130	135	140	145
d2	91.5	96.5	101	106	111	116	121	126	131	136	141
d3	89.5	94.5	98	103	108	113	118	123	128	133	138
d4	115	121	132	136	142	145	151	158	162.8	168	174.4
m	2.7	2.7	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2
s	2.5	2.5	3	3	3	3	3	3	3	3	3
d1	150	155	160	165	170	175	180	185	190	195	200
d2	145	150	155	160	165	170	175	180	185	190	195
d3	142	146	151	155.5	160.5	165.5	170.5	175.5	180.5	185.5	190.5
d4	180	186	190	195	200	206	212	218	223	229	235
m	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2
s	3	3	3	3	3	3	3	3	3	3	3

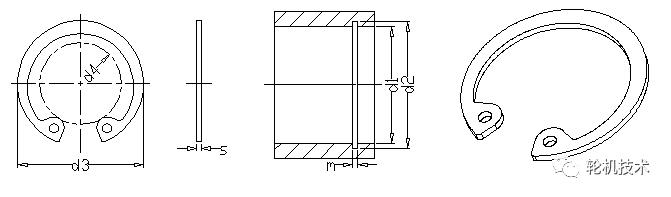

孔卡尺寸及相应内孔及环槽加工尺寸

d1	8	9	10	11	12	13	14	15	16	17	18
d2	8.4	9.4	10.4	11.4	12.5	13.6	14.6	15.7	16.8	17.8	19
d3	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5
d4	2	2	2	3	4	4	5	6	7	8	9
m	0.9	0.9	0.9	0.9	0.9	0.9	1.1	1.1	1.1	1.1	1.1
s	0.6	0.6	0.8	0.8	0.8	0.8	1	1	1	1	1
d1	19	20	21	22	24	25	26	28	30	31	32
d2	20	21	22	23	25.2	26.2	27.2	29.4	31.4	32.7	33.7
d3	20.5	21.5	22.5	23.5	25.9	26.9	27.9	30.1	32.1	33.4	34.4
d4	10	10	11	12	13	14	15	17	18	19	20
m	1.1	1.1	1.1	1.1	1.3	1.3	1.3	1.3	1.3	1.3	1.3
s	1	1	1	1	1.2	1.2	1.2	1.2	1.2	1.2	1.2
d1	34	35	36	37	38	40	42	45	47	48	50
d2	35.7	37	38	39	40	42.5	44.5	47.5	49.5	50.5	53
d3	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5	50.5	51.5	54.2
d4	22	23	24	25	26	27	29	31	32	33	36
m	1.65	1.65	1.65	1.65	1.65	1.65	1.65	1.65	1.65	1.65	2.2
s	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	2
d1	52	55	56	58	60	62	63	65	68	70	72
d2	55	58	59	61	63	65	66	68	71	73	75
d3	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5
d4	38	40	41	43	44	45	46	48	50	53	55
m	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.7	2.7	2.7	2.7
s	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5
d1	75	78	80	82	85	88	90	92	95	98	100
d2	78	81	83.5	85.5	88.5	91.5	93.5	95.5	98.5	101.5	103.5
d3	79.5	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5
d4	56	60	63	65	68	70	72	73	75	78	80
m	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7
s	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d1	102	105	108	110	112	115	120	125	130	135	140
d2	106	109	112	114	116	119	124	129	134	139	144
d3	108	112	115	117	119	122	127	132	137	142	147
d4	82	83	86	88	89	90	95	100	105	110	115
m	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2
s	3	3	3	3	3	3	3	3	3	3	3
d1	145	150	155	160	165	170	175	180	185	190	195
d2	149	155	160	165	170	195	180	185	190	195	200
d3	152	158	164	169	174.5	179.5	184.5	189.5	194.5	199.5	204.5
d4	118	121	125	130	136	140	142	145	150	155	157
m	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2
s	3	3	3	3	3	3	3	3	3	3	3
d1	d2	d3	d4	m	s
200	205	209.5	165	3.2	3

螺  纹  攻  牙  钻  孔  径  和  滚  造  径  对  照  表
