     在种类繁多的继电器或者开关元器件上面，都会看到NO或者NC。与之对应的是一组触点(见下图)。

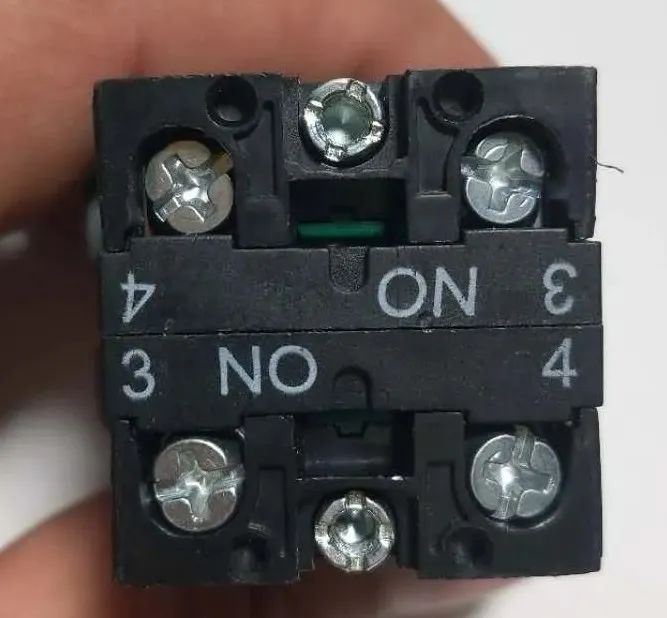

                  施耐德按钮开关的辅助触点(图示为两组常开触点)

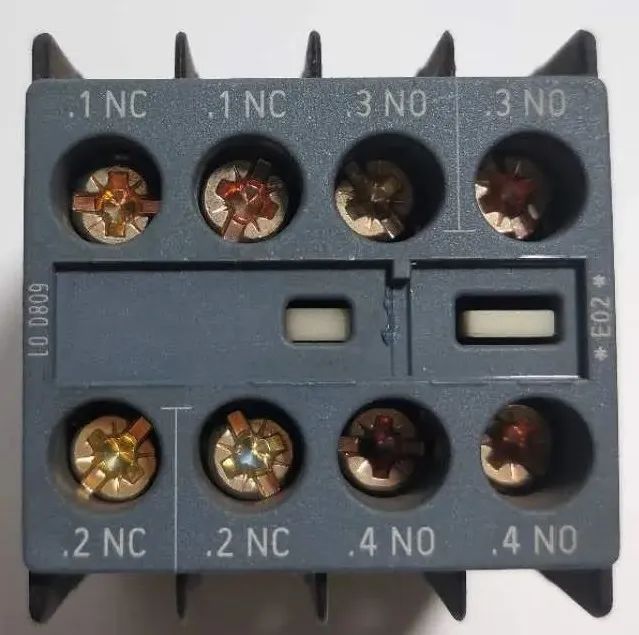

西门子接触器辅助触点(两常开触点+两常闭触点)

这里的NO和NC是什么意思呢？小编百度一下，给新入门的电工朋友科普一下。

NO，即Nomal(常态的) Open(打开)，常开触点，继电器线圈未通电时是断开的。(一旦通电或按下就变为闭合)。

NC，即Nomal(常态的) Close(闭合)，常闭触点，继电器线圈未通电时是导通的。(一旦通电或按下就变为断开)。

     电气最早起源于国外的欧美国家，很多标准都是按照外国的那一套在制定的。这里的NO和NC就是符合IEC电气标准的电气规范。

这里有个小规律：(仅适用于按钮，接触器，)热继电器或者错断相保护器的触点另作说明。

      所有的常开触点都是用NO表示，且用数字 3 4 表示一组常开触点。如果触点数量很多也会用13  14或者23  24  表示。以此类推，尾数都是3 4。(见下图中13  14这一组常开触点)

      所有的常闭触点都是用NC表示，且用数字 1 2 表示一组常闭触点。如果触点数量很多也会用11  12或者21  22  表示。以此类推，尾数都是1 2。(见下图中的21  22 这一组常闭触点)

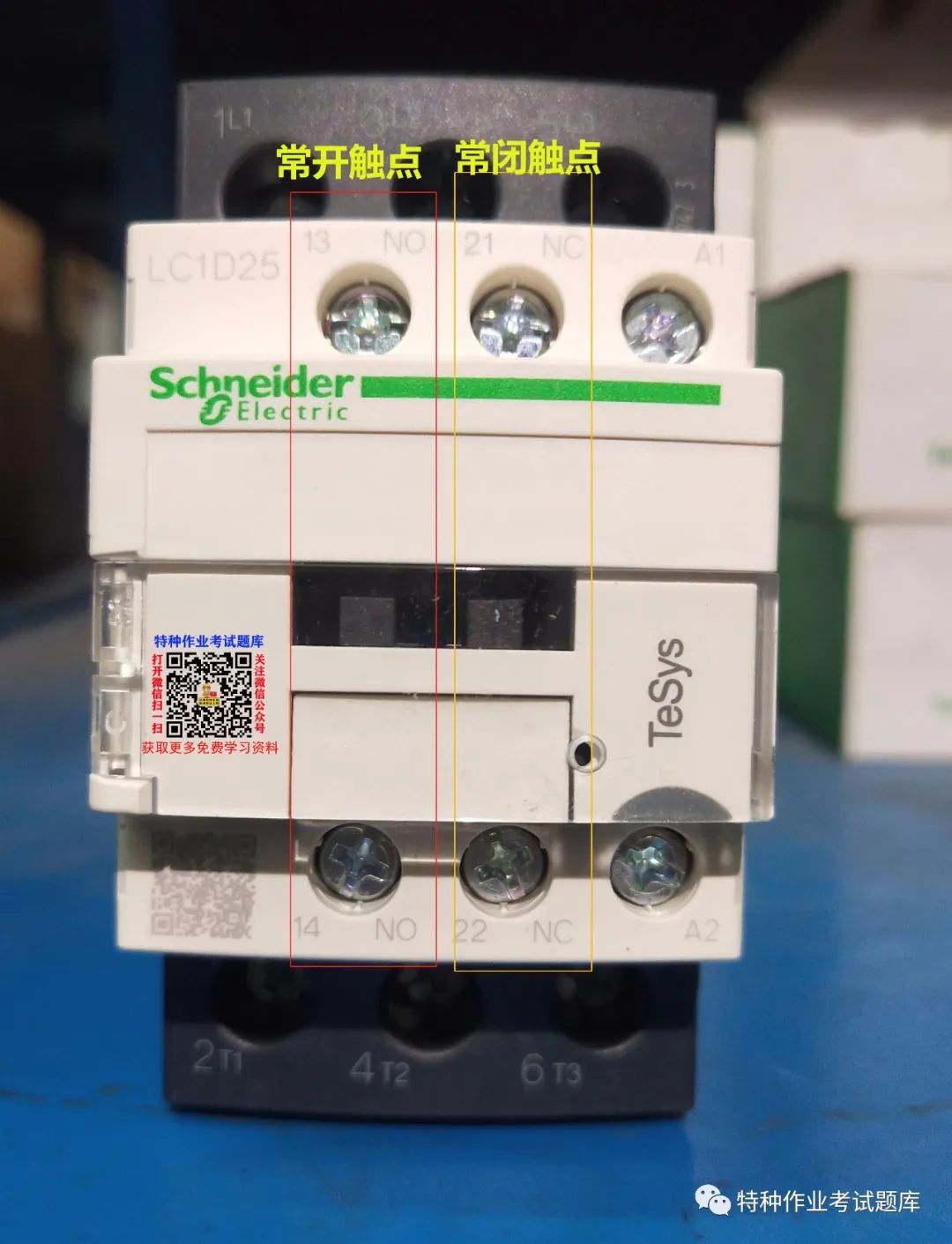

    上图为施耐德LC1-D系列交流接触器 (图示为25A接触器)

      在常态(不通电)的情况下处于断开状态的触点叫常开触点，线圈得电时常开接点会闭合，而常闭接点会断开。对于电器上配置的与主开关联动的辅助开关：当主开关合上时，辅助开关也合上。

再看一些其它接触器上面的触点

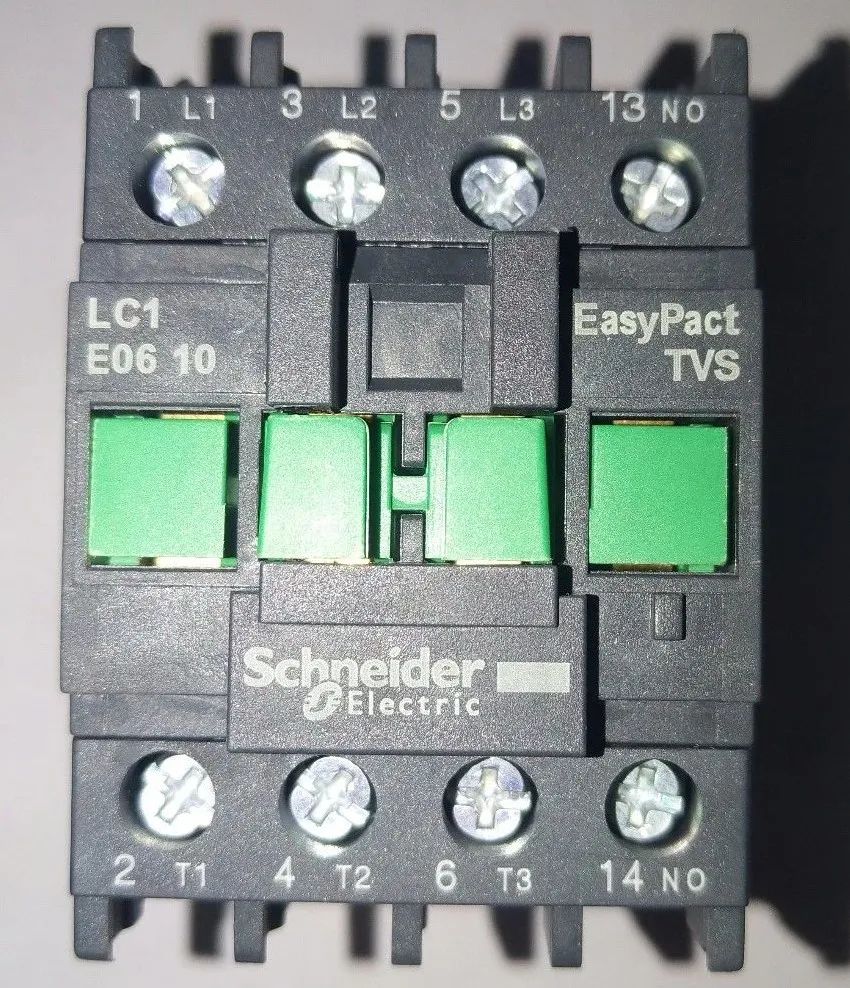

施耐德接触器触点：1 3 5 进线端   2 4 6 出线端  ；13  14 是一组常开触点，接触器不得电的时候  13  14 这组触点断开。当接触器得电吸合，13  14  这组触点闭合。(线圈见下图)

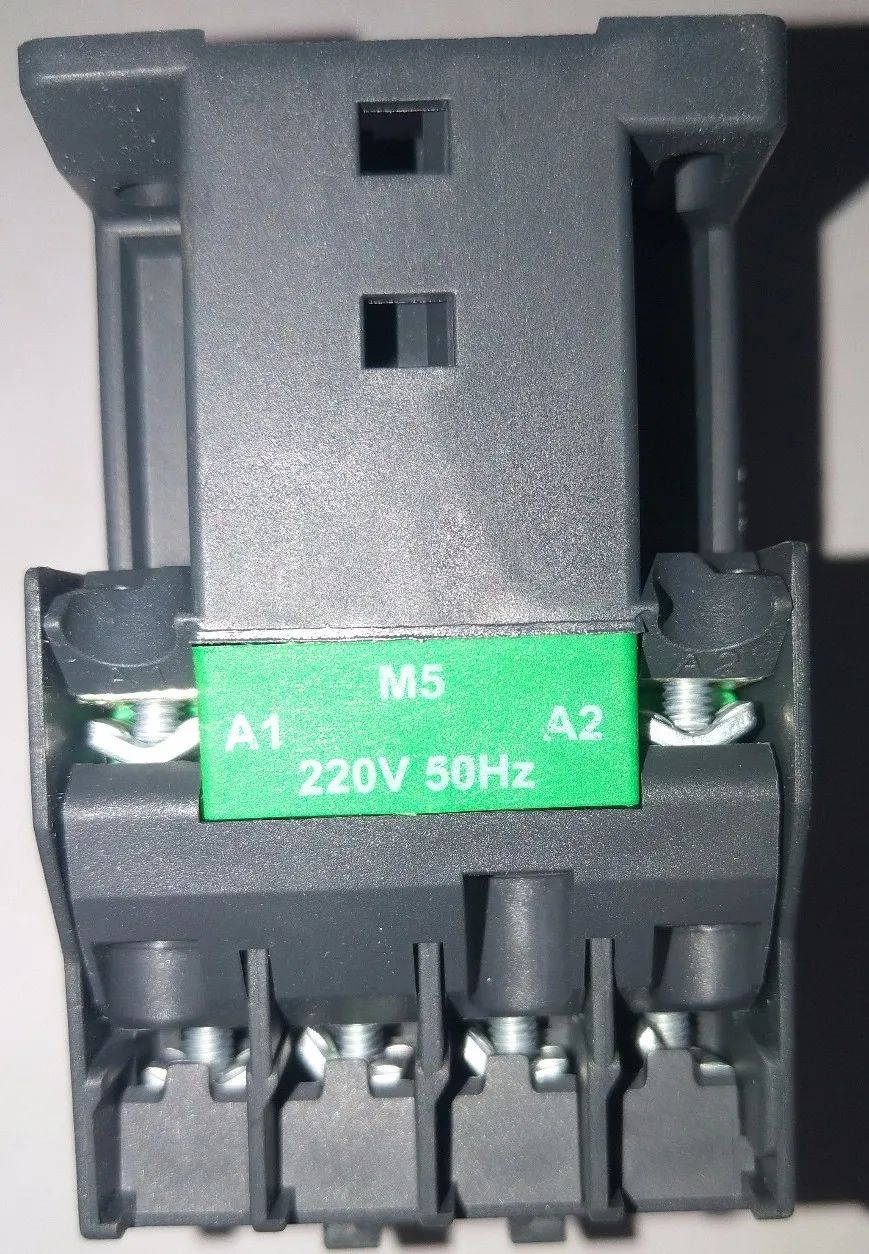

      施耐德线圈的M5  是一个老型号  表示接触器的线圈用50HZ的交流电。现在新型号都是M7的，表示50HZ/60HZ。
