---- 充电头网拆解报告 第1273篇 -----
ACASIS阿卡西斯作为日本专业的电脑外设品牌，专门为计算机、通信和消费电子行业设计和制造各种创新的存储方案。今天充电头网又拿到ACASIS阿卡西斯一款M.2 NVME固态移动硬盘座，这款产品非常小巧，配备的固态硬盘插槽可以随插随用非常方便，下面小编就和大家分享这款产品的拆解，看看里面用料如何。
此前充电头网还拆解了阿卡西斯雷电3移动硬盘盒和阿卡西斯M.2 NVME固态移动硬盘盒M08-ME，大家可以点击蓝色字体点击蓝色字体查看拆解详情。
一、阿卡西斯M.2 NVME固态移动硬盘座外观

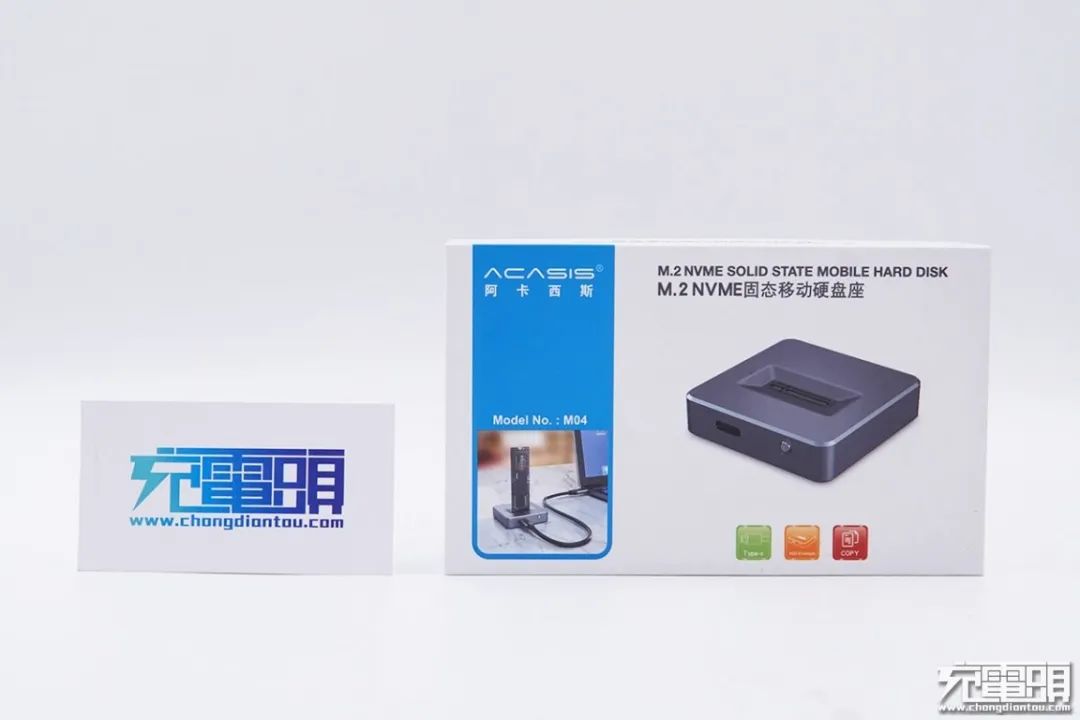

产品包装盒顶面中心印有产品外观图，左边印有产品实际使用图和型号，上边是ACASIS阿卡西斯品牌和名称——M.2 NVME固态移动硬盘座，下边是产品三个特性图。
硬纸质包装盒采用天地盖设计，底面印有中英文版产品信息
品牌：ACASIS阿卡西斯
名称：M.2 NVME固态移动硬盘座
型号：M04
接口：Type-C*1个
颜色：太空灰
材质：太空铝外壳
尺寸：49*49*12mm
重量：45g
系统：Windows XP/2000/7/8/10/Vista/Linux/Mac OS 10.3以上
深圳市菲德越科技有限公司，产品已经通过了CE认证。

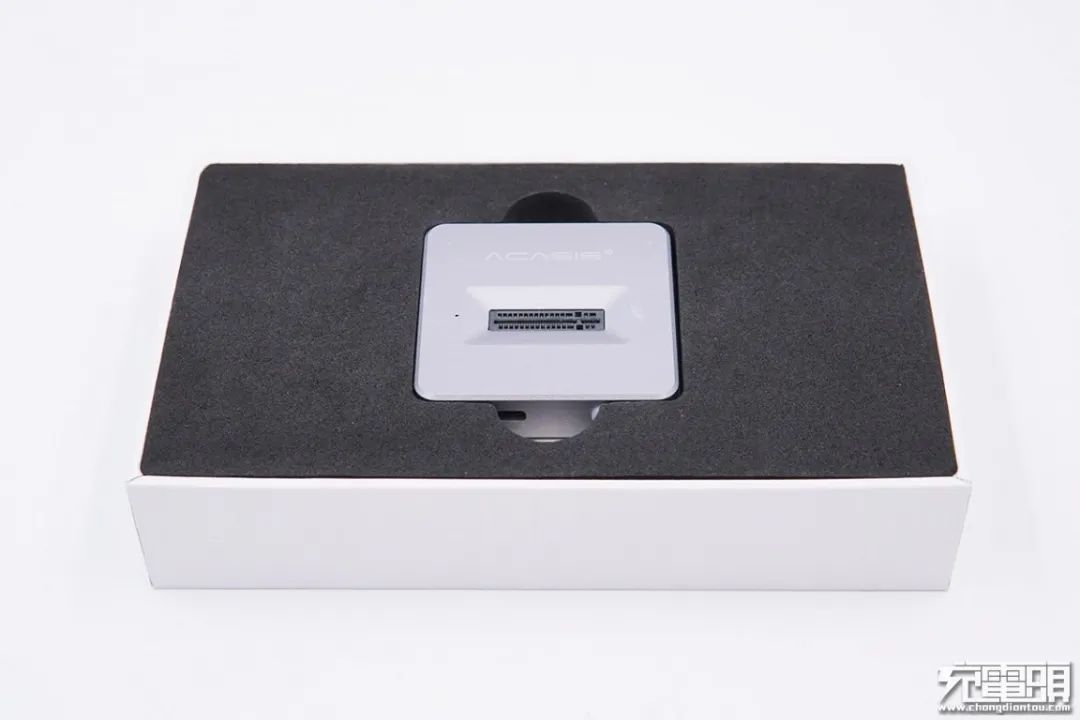

去掉上顶盖，产品使用黑色泡沫塑料固定在中心，黑色泡沫塑料两边有凹槽设计，方便将固态移动硬盘座取出。

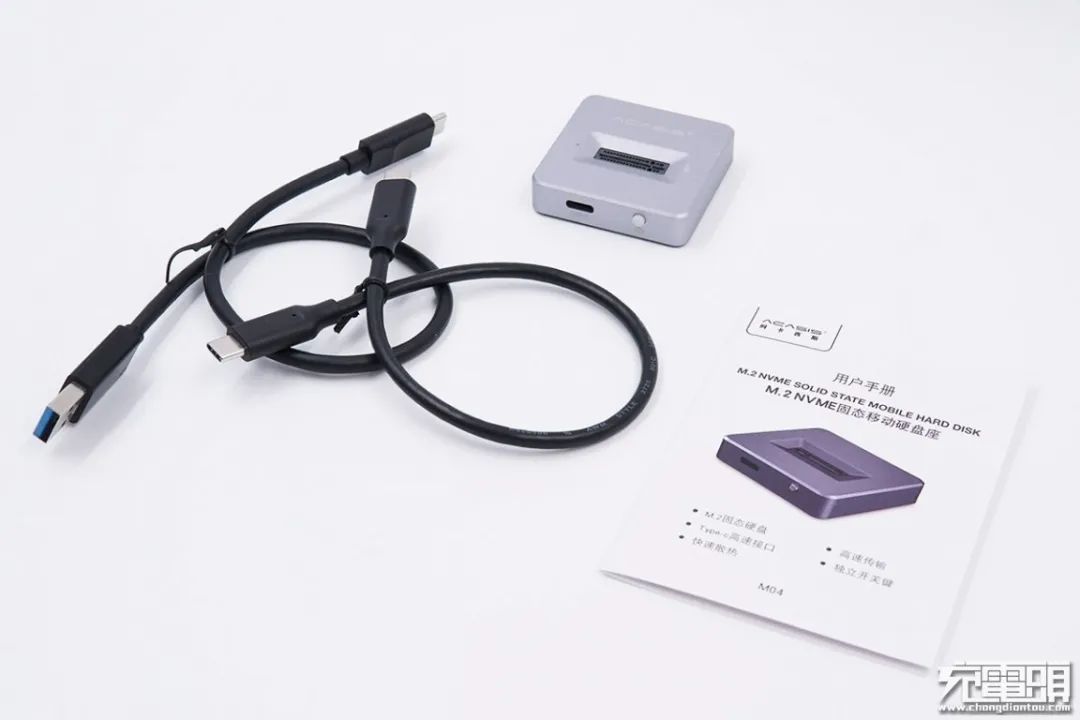

包装内含：M.2 NVME固态移动硬盘座M04、USB-C to USB-C数据线、USB-A to USB-C数据线和用户手册。
ACASIS阿卡西斯M.2 NVME固态移动硬盘座M04采用太空铝合金外壳并进行阳极氧化处理，表面进行喷砂处理手感细腻，四角为弧面过渡，边角均开有倒角，整个机身做工精致。机身顶面镭雕ACASIS品牌logo，中间位置是内凹的插槽，使用时将NVMe固态硬盘垂直插入，旁边有一颗LED指示灯。

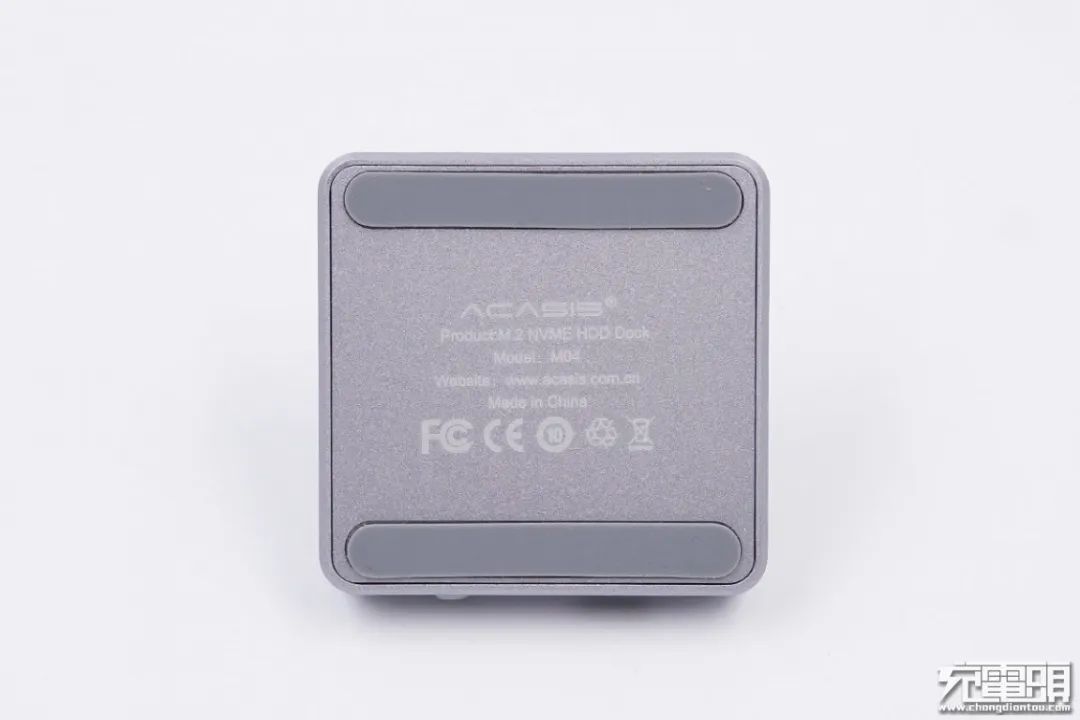

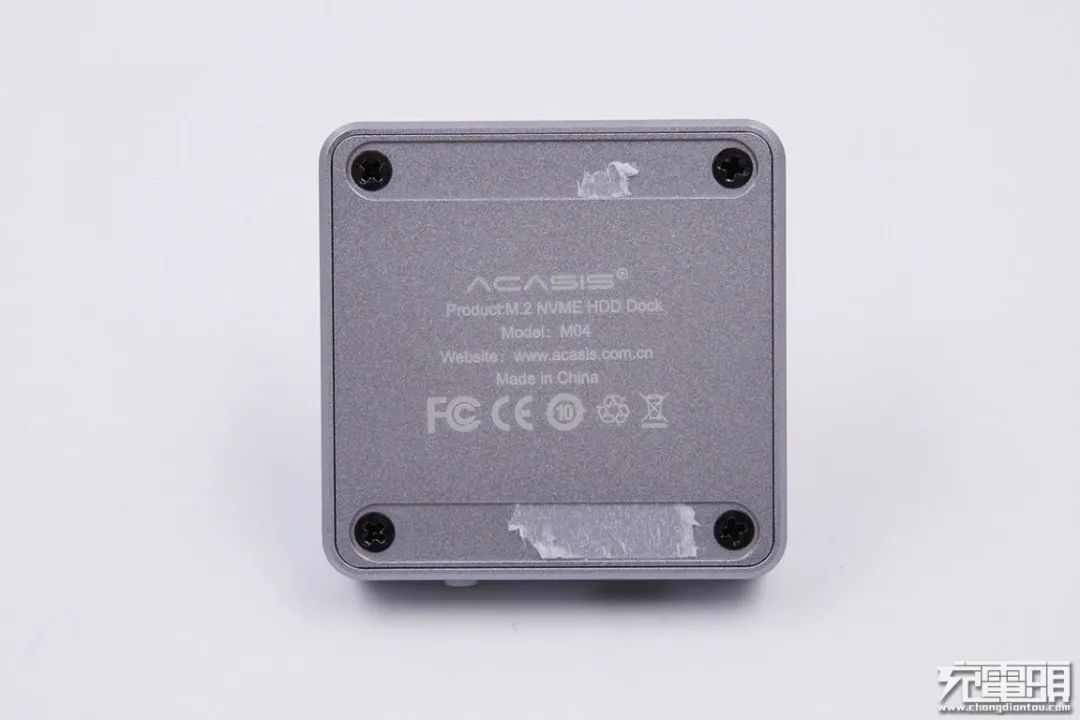

底面两端贴有防滑垫，增加防滑性同时还可以避免背面外壳的磨损，并且中间印有产品品牌、名称和型号等信息，产品已经通过了CE认证和FCC认证。

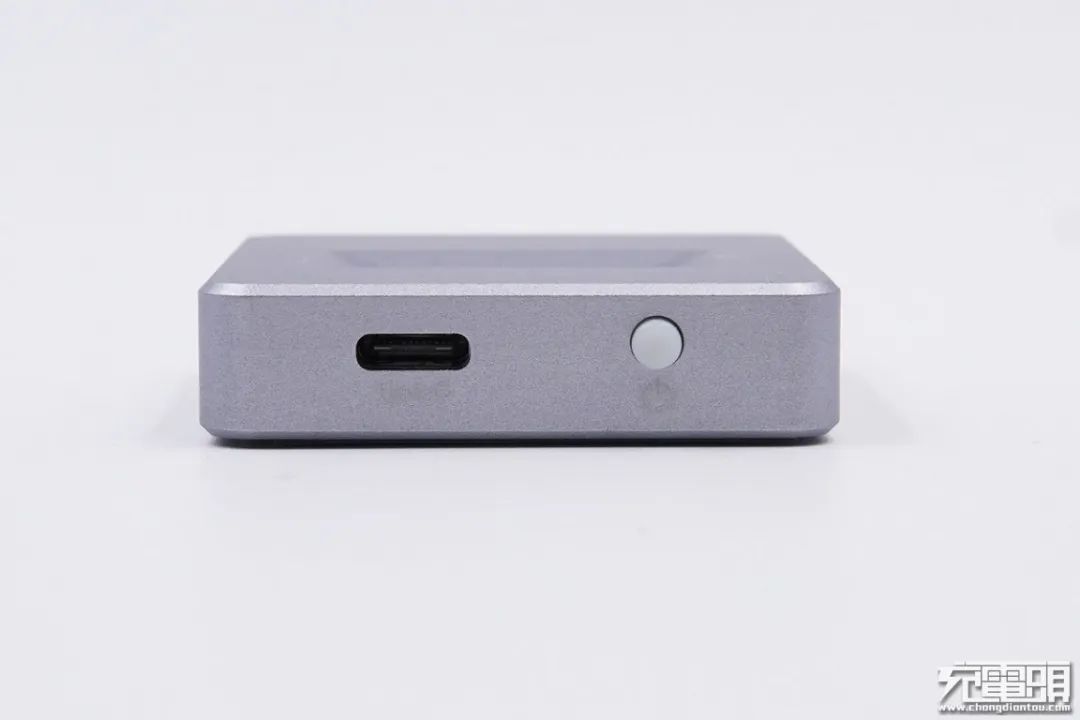

侧面配有一个USB-C接口和电源开关按钮。

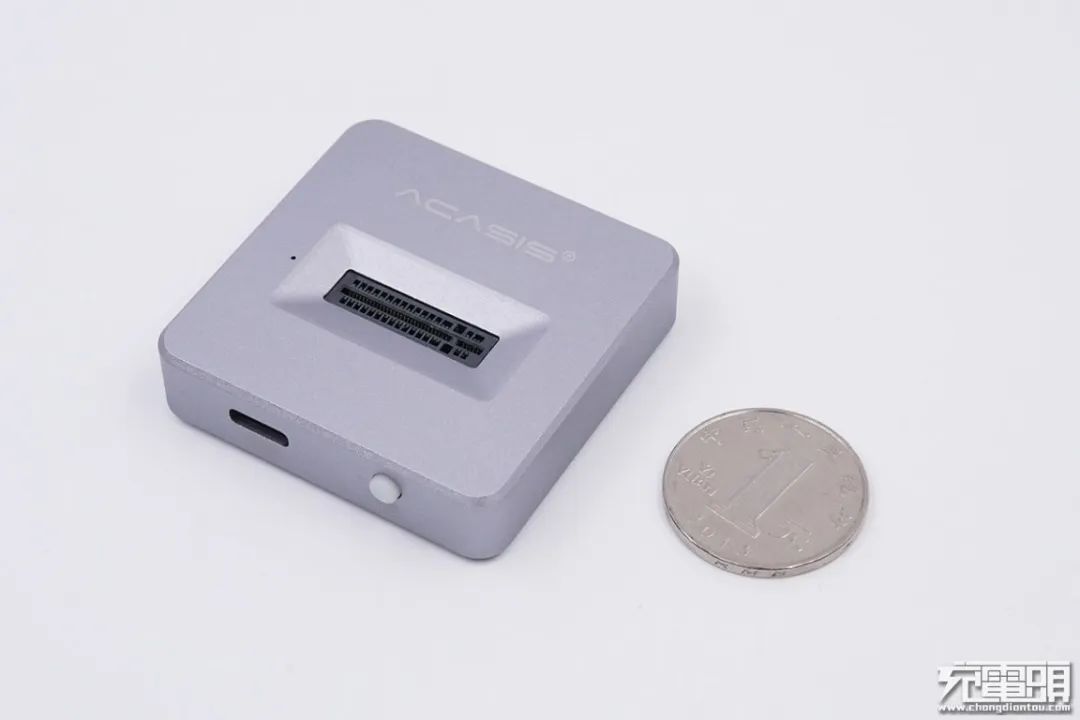

M.2 NVME固态移动硬盘座M04和一元硬币大小比较的直观感受。
二、阿卡西斯M.2 NVME固态移动硬盘座拆解
撕掉底面的胶垫，底面使用4颗螺丝进行封装固定。

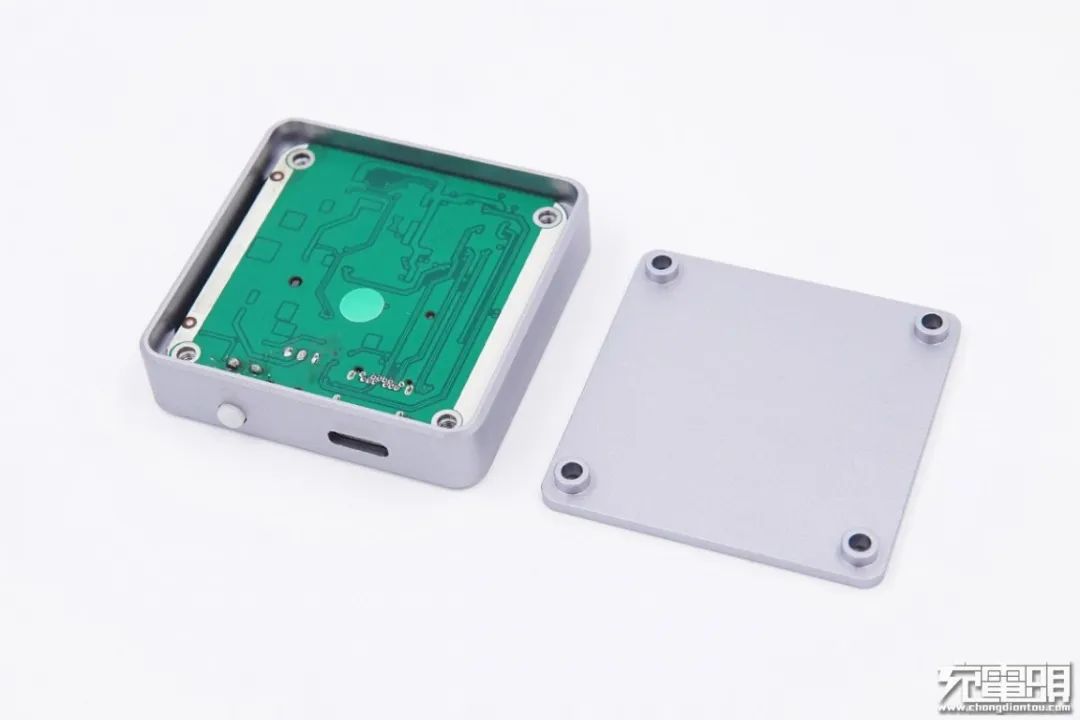

拧下螺丝便可以轻松打开机身壳。

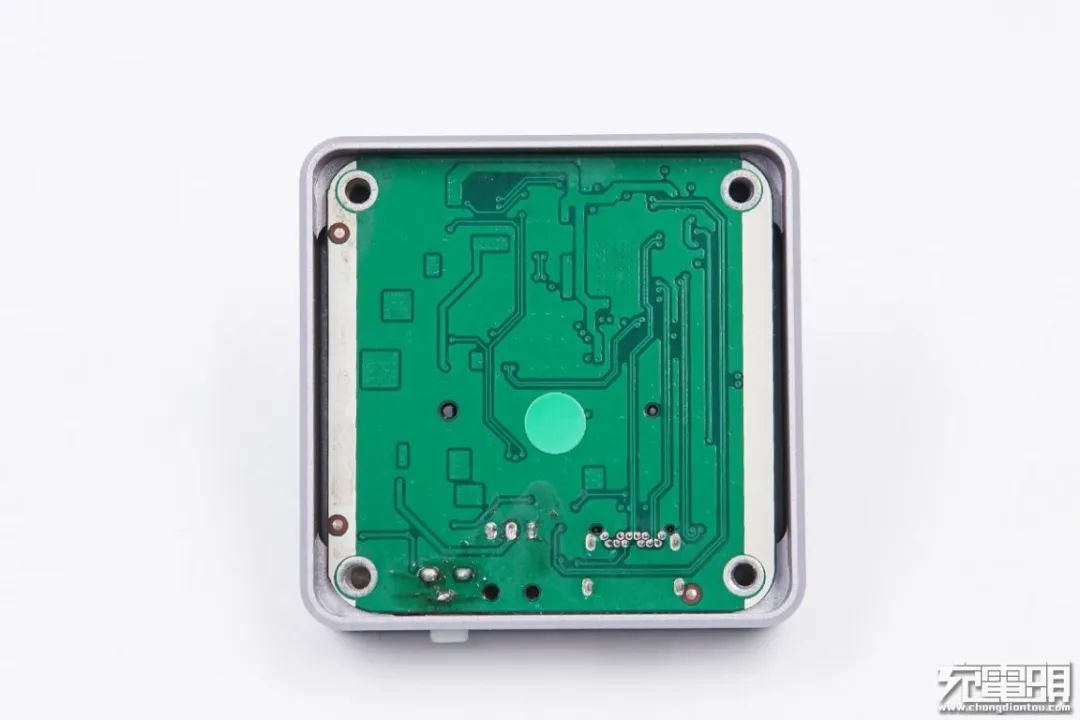

PCB板背面一览，没有焊接元器件。

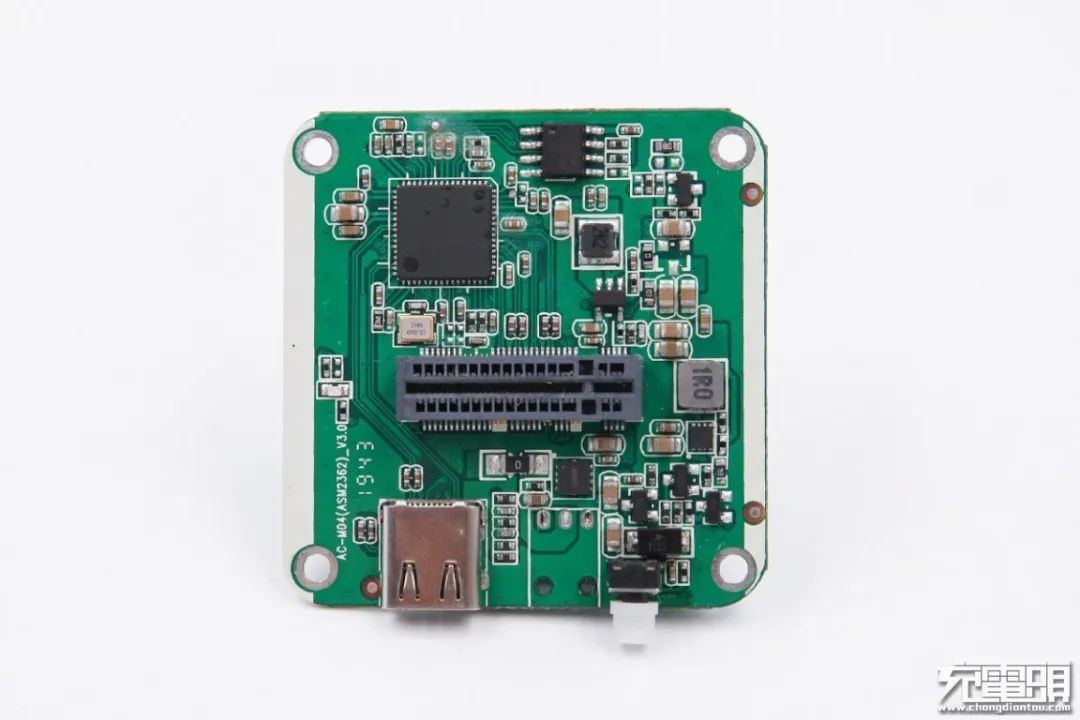

PCB板正面一览，中间是插槽，左上角是一颗桥接芯片。

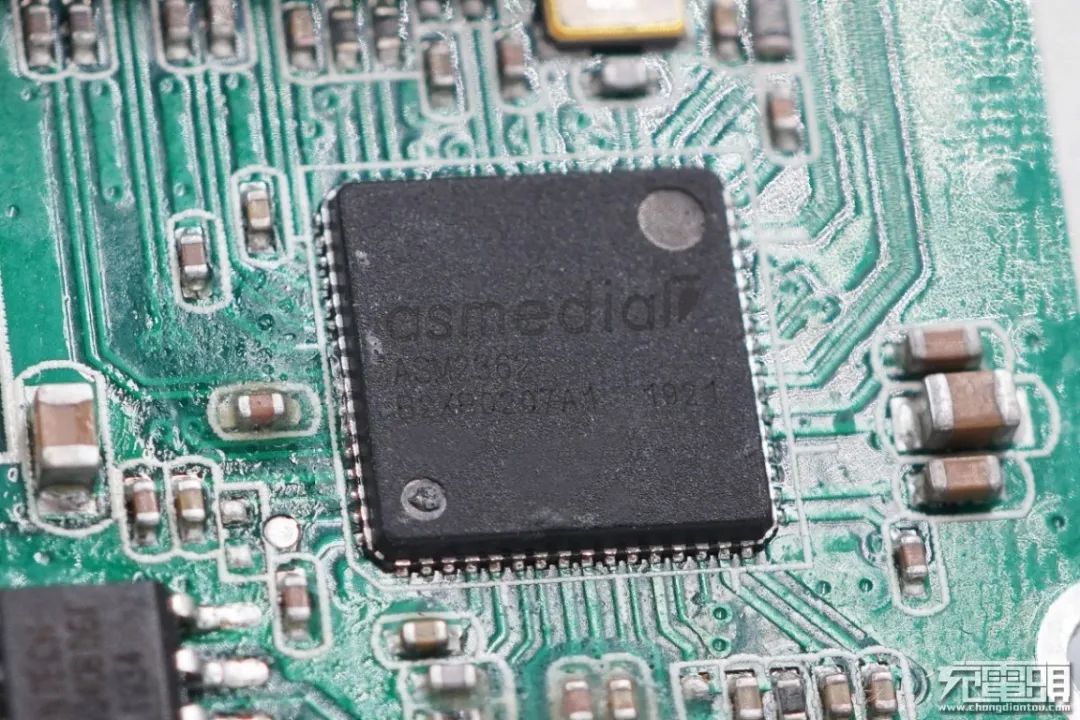

ASMedia祥硕ASM2362 桥接芯片。

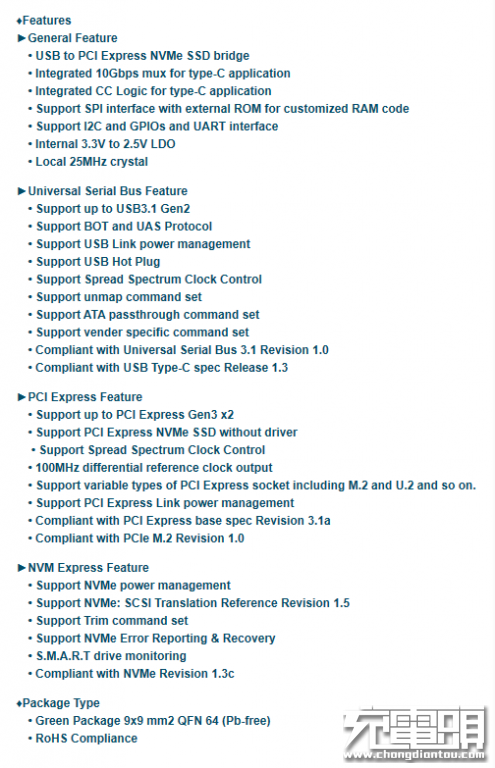

ASMedia ASM2362 详细资料。

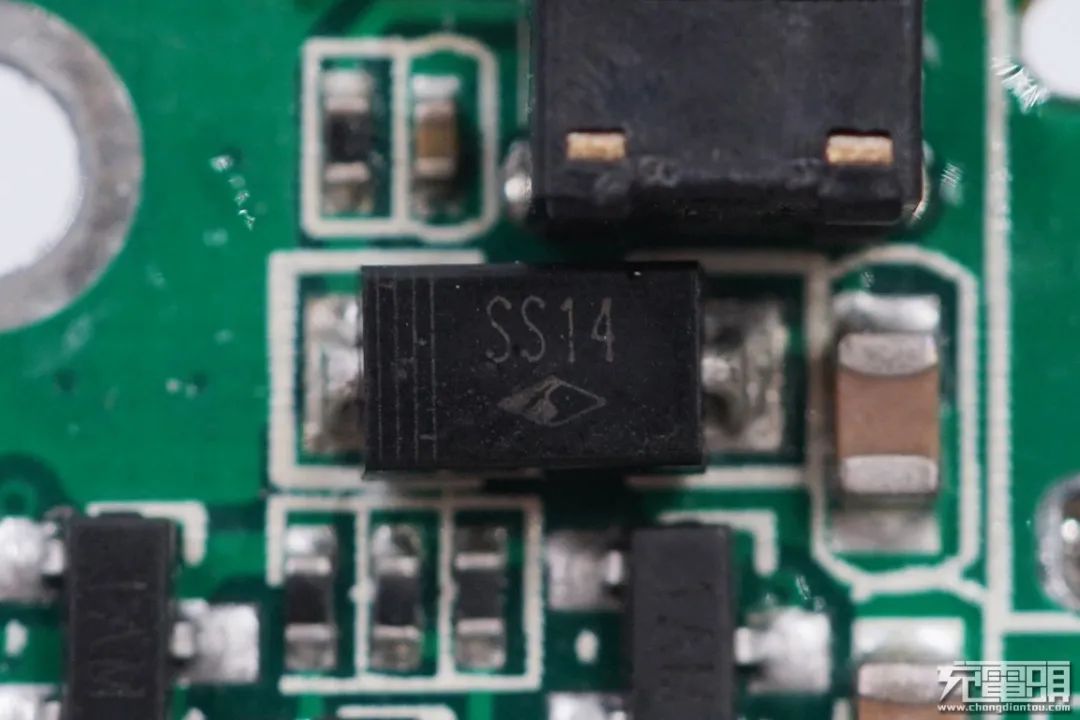

SS14常见肖特基二极管，1A，耐压40V。

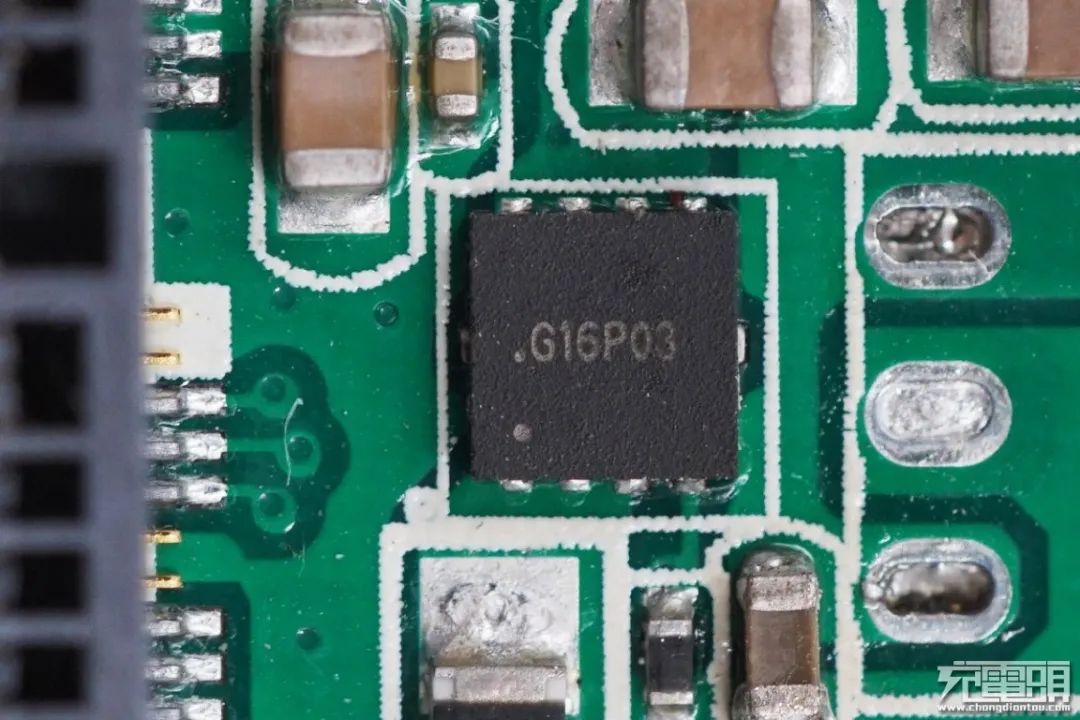

GOFORD谷峰G16P03，PMOS，配合电源开关控制NVMe固态硬盘供电。
G16P03规格参数信息。充电头网了解到，采用该芯片的产品还有阿卡西斯多功能转换器AC-CM056。

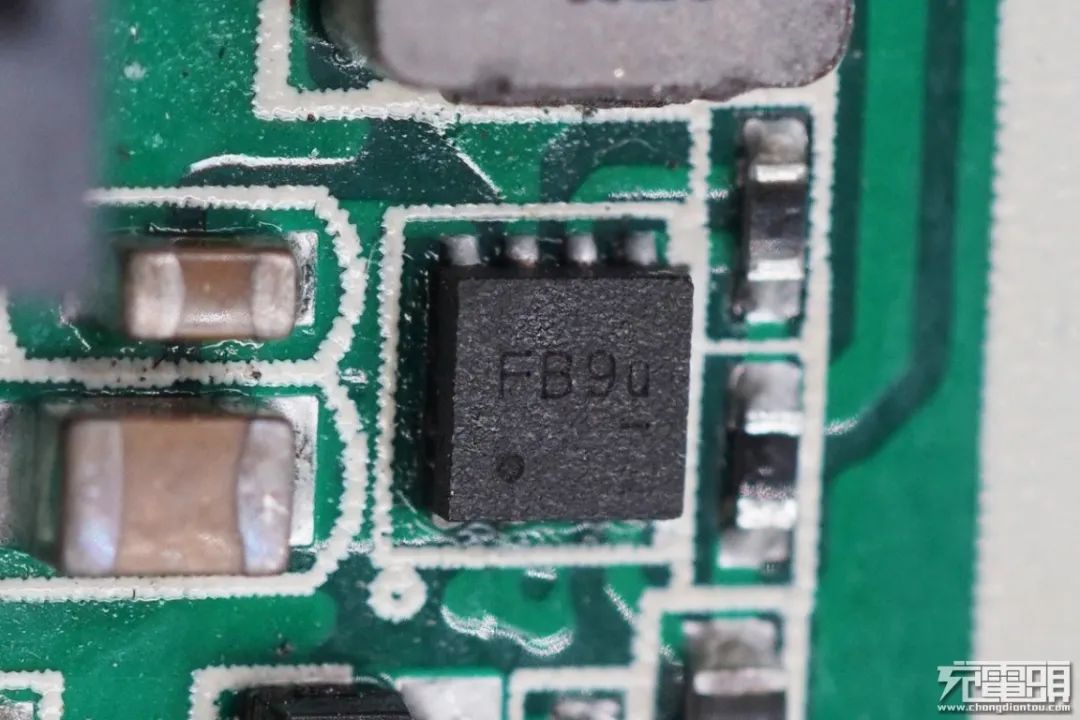

钰泰 ETA3451 6V3.5A，快速响应，自适应COT控制，同步降压转换器，工作频率1.5MHz，适用于多种降压场合，这里用于降压为NVMe固态硬盘供电。

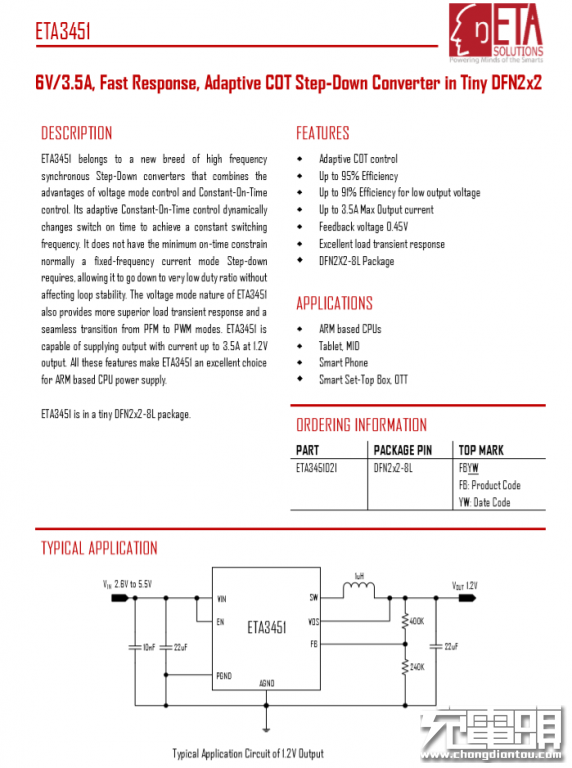

钰泰 ETA3451 详细资料。充电头网了解到，采用该芯片的产品还有阿卡西斯M.2 NVME固态移动硬盘盒M08-ME。
1R0合金电感，降压为NVMe固态硬盘供电。

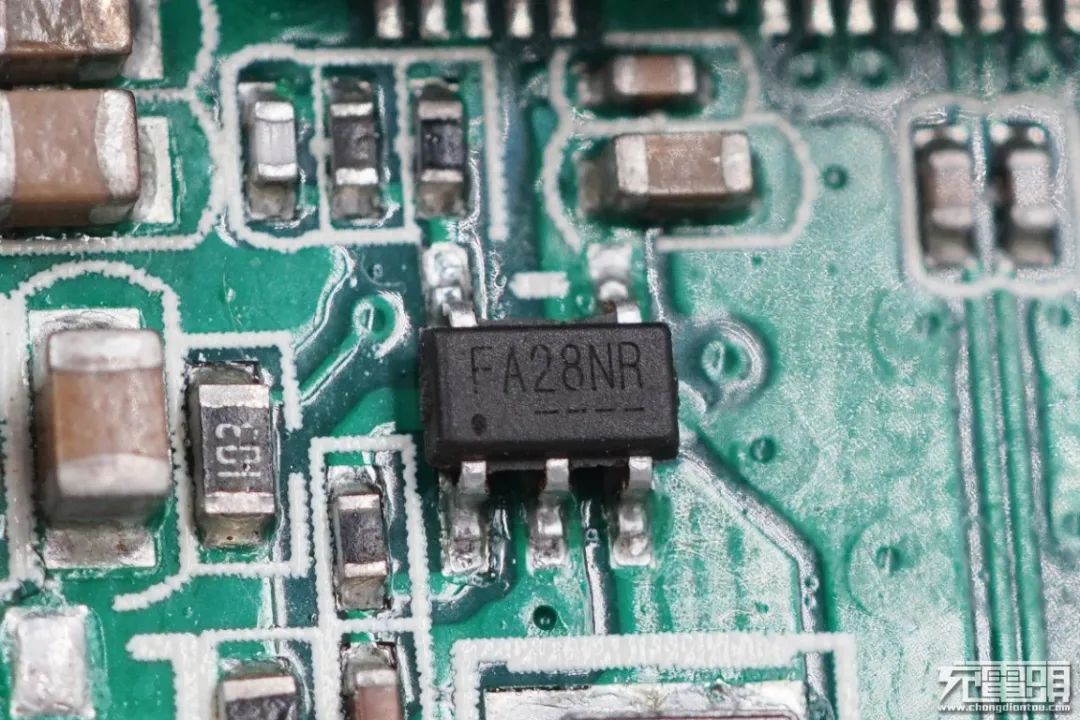

天钰 Fiti FP6381A 同步整流高效率降压IC，开关频率1.5MHz，最大输出电流1.2A。
天钰 Fiti FP6381A 详细资料。充电头网了解到，采用该芯片的产品还有阿卡西斯M.2 NVME固态移动硬盘盒M08-ME和阿卡西斯Type-C迷你集线器CM005。

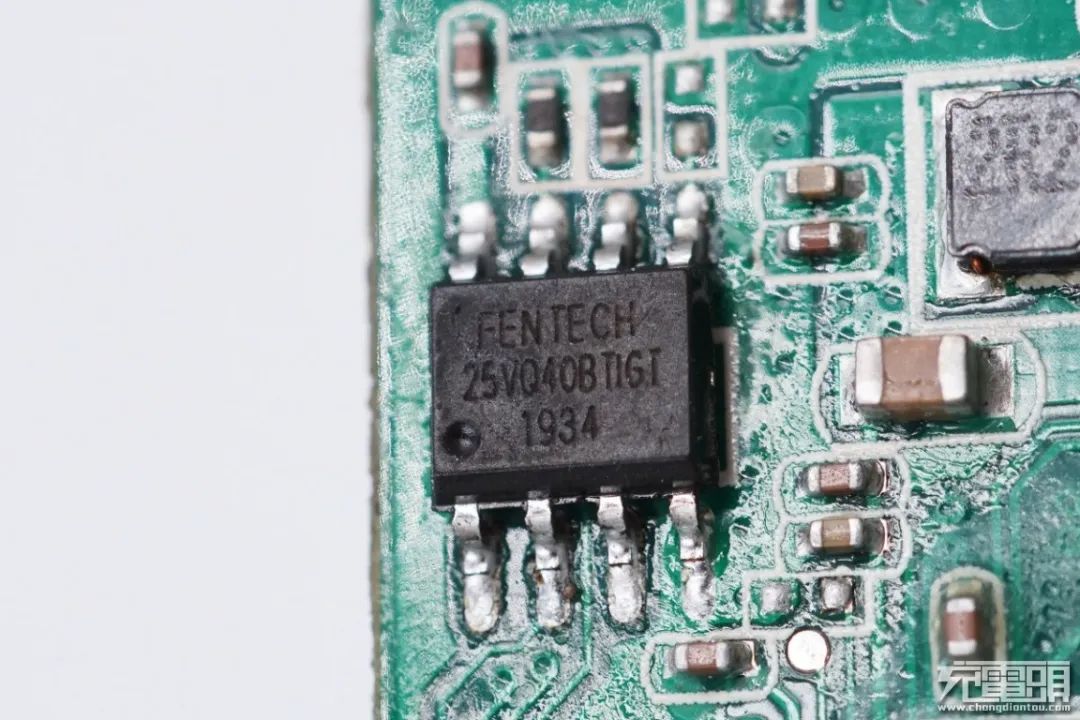

深圳锋华创芯微 FH25VQ40B，4Mbit 串行NOR FLASH存储器。
深圳锋华创芯微 FH25VQ40B 详细资料。

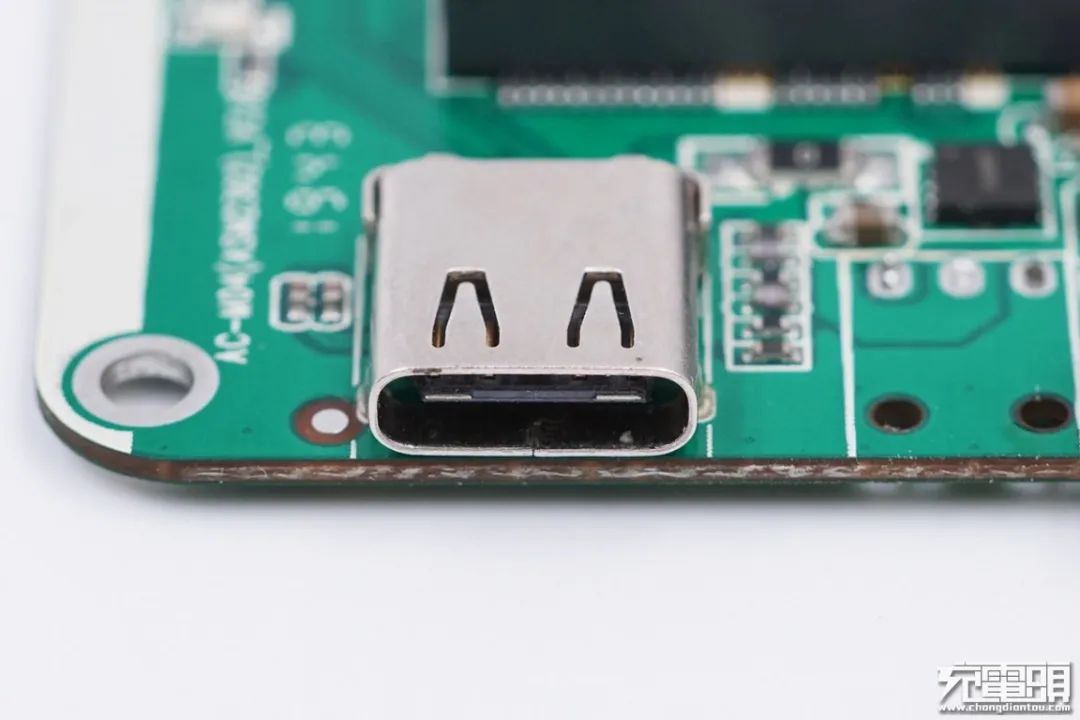

USB-C接口母座特写，黑色舌片不露铜，母座过孔焊接很牢固。

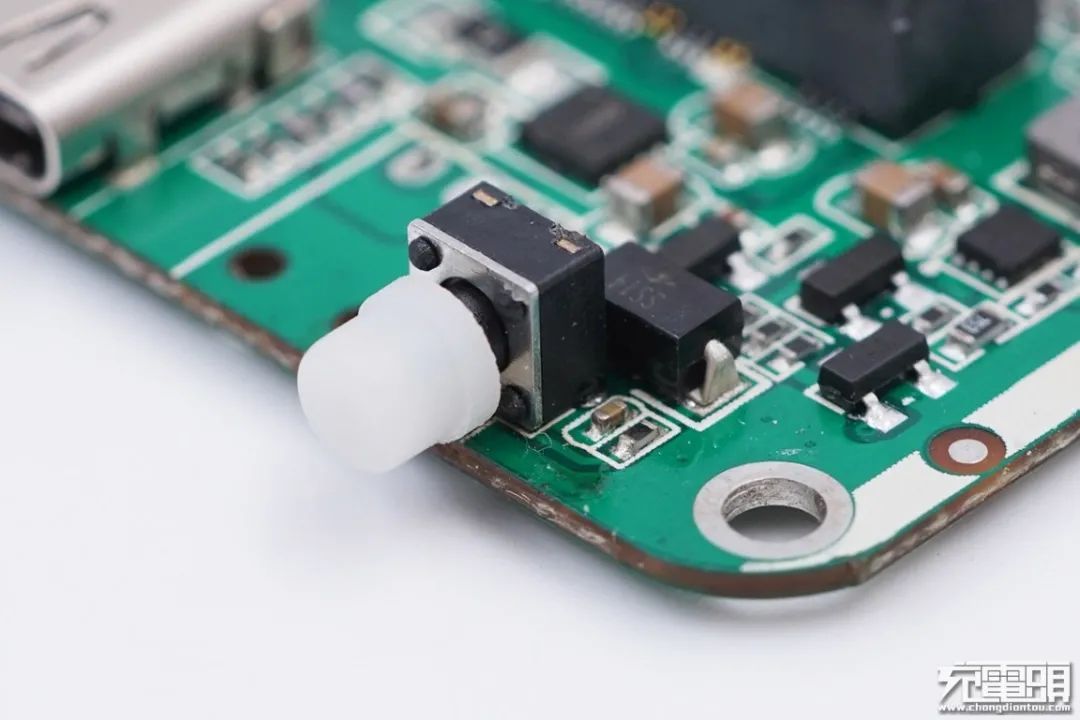

旁边的电源开关按钮特写，过孔焊接。

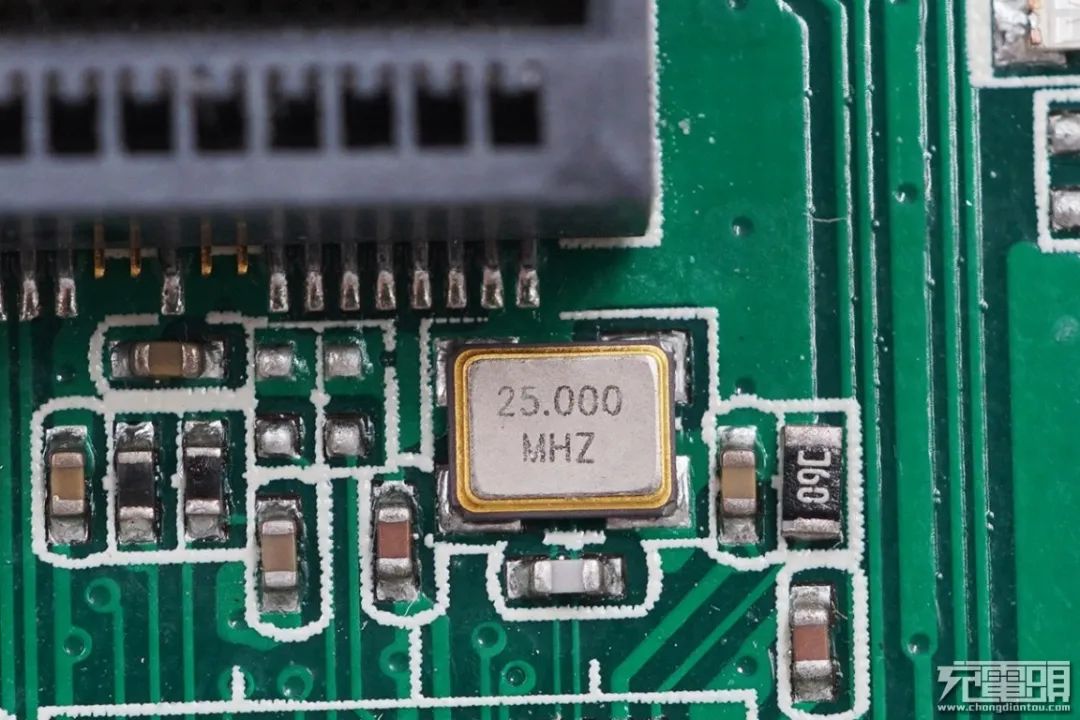

25MHz无源晶振，为ASM2362 桥接芯片提供时钟。

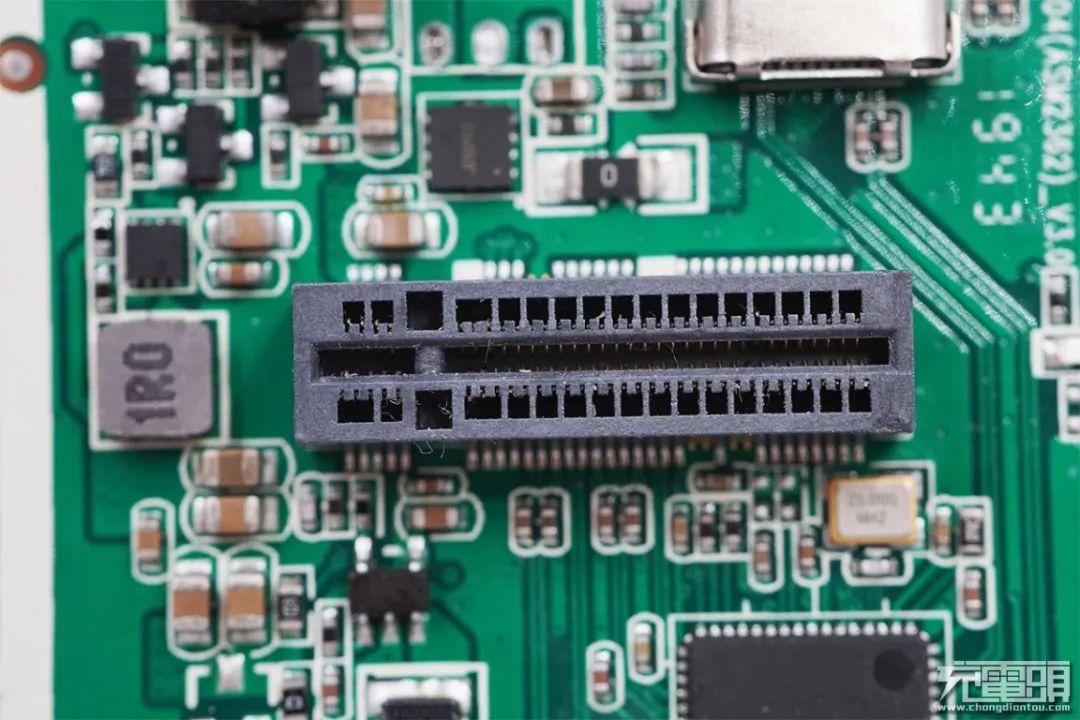

NVMe固态硬盘插座特写。

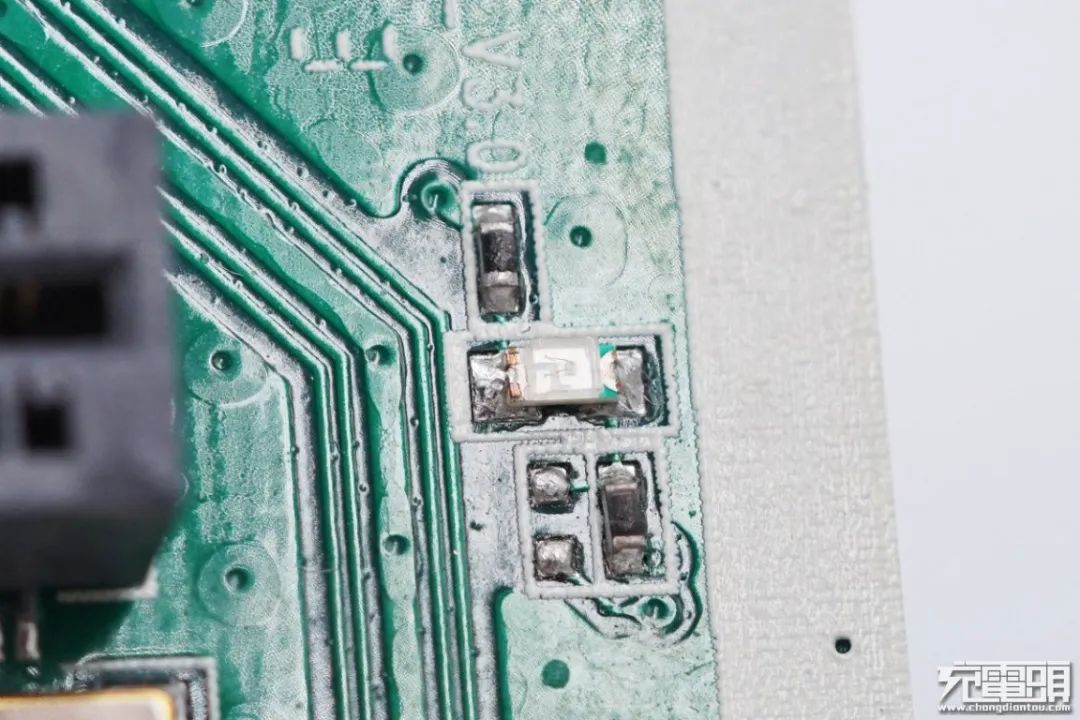

LED指示灯特写。

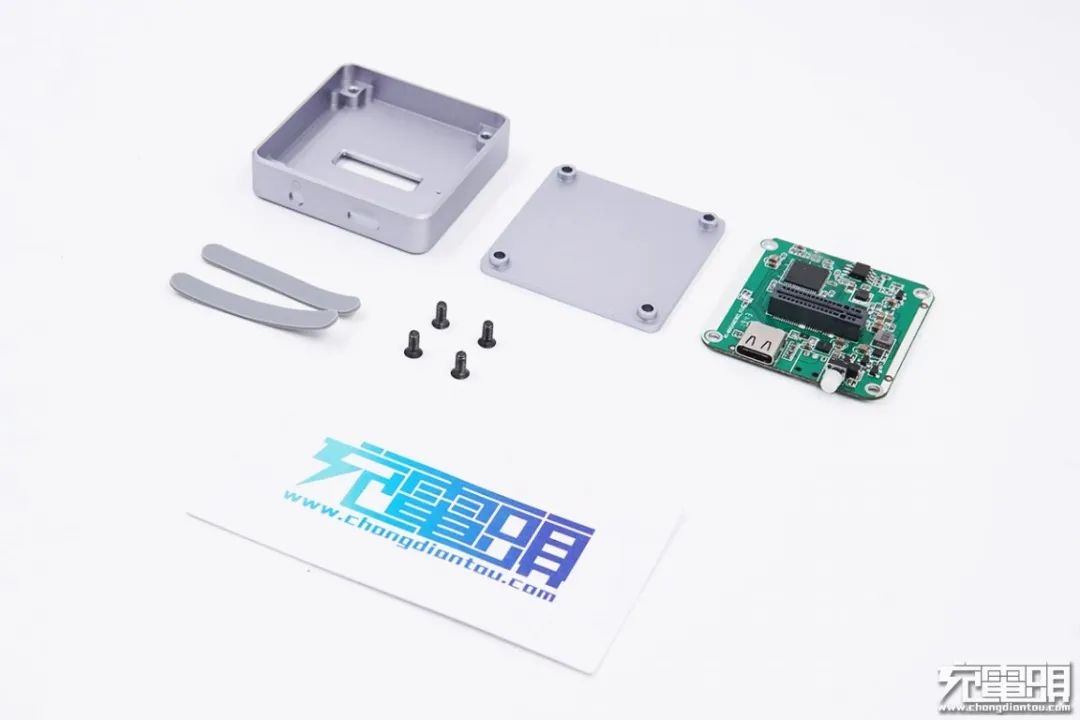

全部拆解完毕，来张全家福。
充电头网拆解总结
ACASIS阿卡西斯M.2 NVME固态移动硬盘座M04采用太空铝外壳，并且经过阳极氧化处理呈太空灰，表面进行喷砂处理手感细腻，整个硬盘做工精致，而且很小不占用桌面空间。此外附带一根传输能力相当优秀的CC数据线，不用为专门买线而烦恼，支持Windows XP/2000/7/8/10/Vista/Linux/Mac OS 10.3以上多个系统，兼容性良好。
充电头网通过拆解发现，内部采用ASMedia祥硕ASM2362桥接芯片，谷峰G16P03 PMOS，钰泰 ETA3451同步降压转换器和天钰FP6381A降压转换器等，协同工作为NVMe固态硬盘供电及传输数据。PCB板正面与机身壳之间中空隔离，并且使用螺丝固定很牢固。
