cad等比例缩放快捷键_「CAD」利用块对图形进行非等比例缩放

之前介绍了缩放命令的使用方法，缩放命令可以把选择的图形放大或缩小一个比例，也可以按参照缩放一个比例。

需要说明的是，缩放命令是对图形等比例缩放的，图形的长宽比是锁定的。就算真的需要对图形进行非等比例缩放，缩放命令也是不能实现这个操作的。

那么如果要对图形进行非等比例缩放，有什么方法吗？

这里介绍一个方法，可以实现这个操作，就是利用块的特性来对图形进行非等比例缩放。

下面就来看看

◀ BEGIN ▶

---

1、绘制图形

绘制如下图所示图形，作为示例

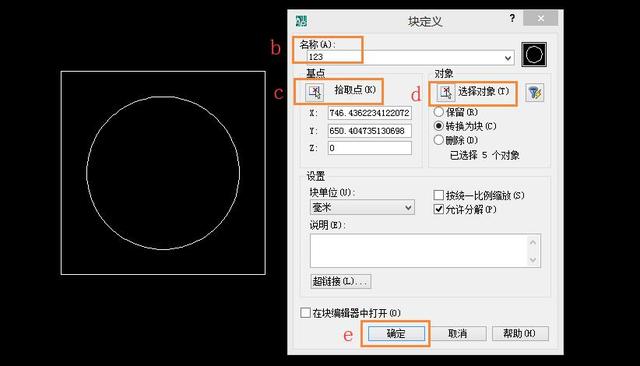

2、创建块

a.输入快捷键“B”，回车确认

b.输入名称，这里命名为“123”

c.点击拾取点，选择圆心作为基点

d.点击选择对象，框选整个图形作为对象，回车确认

e.点击确定

3、插入刚才创建的块

a.输入快捷键“I”，回车确认，选择名称为“123”的块，点击确定

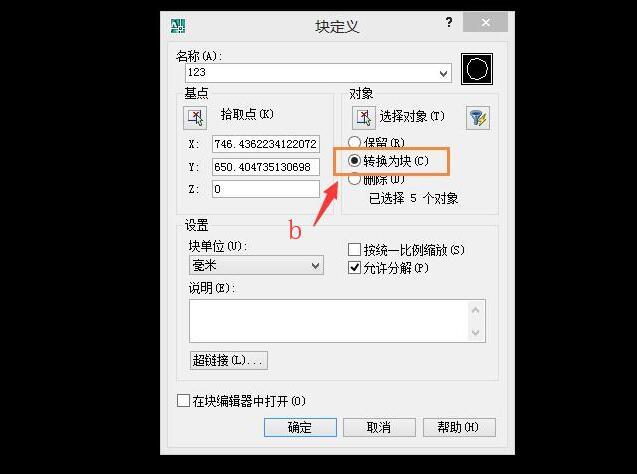

b.因为之前在定义块时，选择了将对象转换为块，所以之前绘制的图形本身就是一个块了。

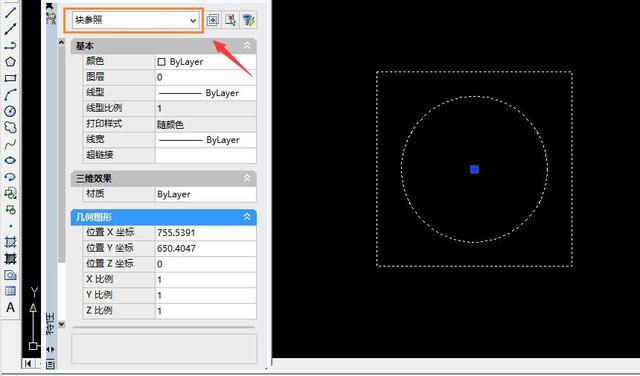

4、打开块图形的特性面板

a.选择创建的块图形

b.输入“ctrl+1”

》》系统弹出块参照对象的特性面板

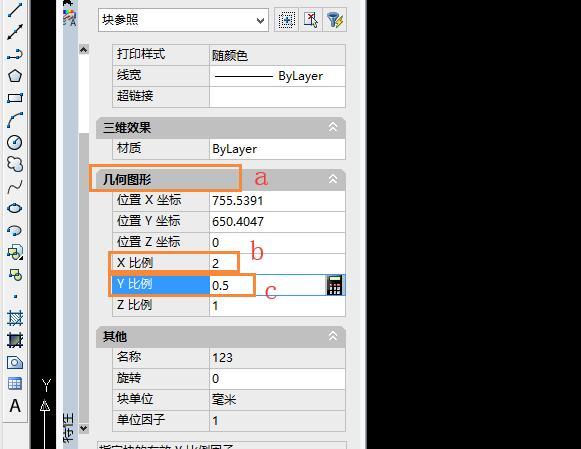

5、设置缩放比例

a.在特性面板中找到几何图形栏参数

b.把“X比例”的值由1改为2

c.把“Y比例”的值由1改为0.5

d.关闭特性面板

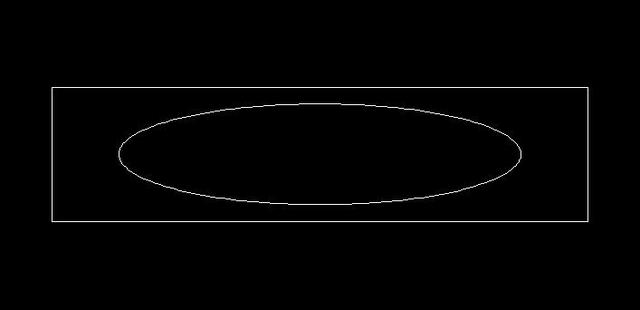

6、完成，查看效果

可以看出，此图形在X方向放大了2倍，在Y方向缩小了2倍，图形长宽缩放比例不相等

总结：

总的来说，如果要把图形进行非等比例缩放，可以先把图形定义为一个块，然后在特性面板里面，通过设置几何图形栏的参数，即分别设置X比例，Y比例的值，即可使图形在X、Y方向分别进行缩放，这就实现了图形的非等比例缩放。

这里仅介绍这样的方法，在实际使用时还需灵活应用

---

◀ OVER ▶
