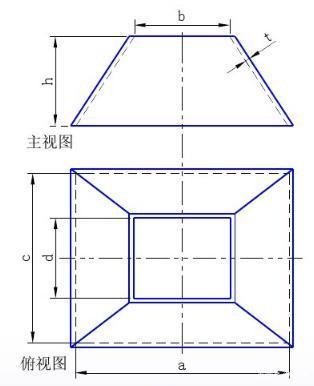

如下图所示为矩形锥管和它的两面视图。此图与正方棱锥管不同，它的上下口可以是方形或矩形，但各棱线延长后不能在轴线上交于一点，所以不可归于棱锥体构件用放射线法展开。矩形锥管由四个平面组成，但每个平面在两面视图中也不反映实形。对于非棱锥、棱柱管的展开一般将各平面分割成三角形平面，用三角形法展开。

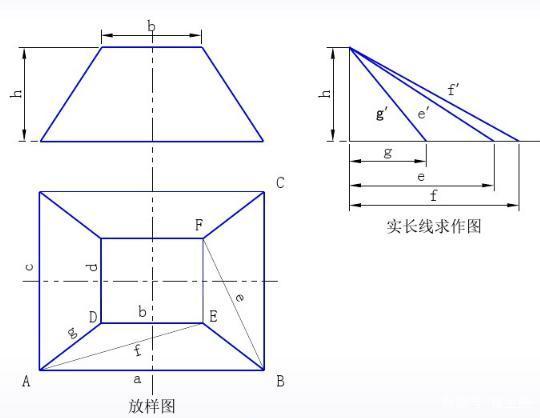

下图是用锥管的内壁尺寸画出的放样图和实长线求作图。因椎管的前后、左右对称，所以仅作两件的展开，图形画法如下：

1.在放样平面图中，连接AE和BF，将两平面分成四个三角形平面，棱线和AE、BF为e、f、g三线的投影长度。

2.在放样主视图中延长两端面线，在延长线上取O点作延长线的垂线，用直角三角形法求出三条线的实长e'、f和g'。

下图是矩形锥管的展开图。因椎管的前后、左右对称，所以仅作相邻两面的展开实形，具体画法如下，

1.放样俯视图中各端口边长反映实长，用c、e'、g作出第一个三角形。

2.用已知三边长度求作三角形的方法依次画出所有的三角形，即得到两面的实形。

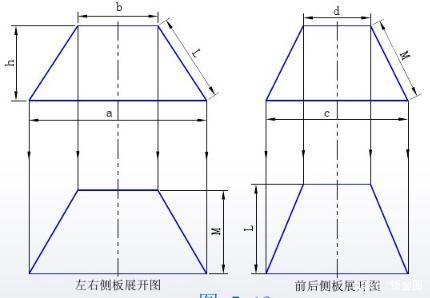

下图所示为矩形锥管的另外一种展开方法。即先用内壁尺寸画出放样图，用锥管上、下口的边长作展开梯形的上、下底边，而用相邻面的棱线投影长度L和M为高的梯形即为矩形锥管的展开图形。
