主板电源开关接口图解_POWER SW、RESET SW、POWER LED、HDD LED电脑主板跳线怎么接？...

组装一台电脑其实很简单，相信对于普通用户来说，在组装电脑的过程中最难的部分就是电脑主板跳线接法，但其实主板和跳线上都有了标注，我们跟着标注正确接入即可，一般接口上都防呆设计，但是POWER SW、RESET SW、POWER LED、HDD LED却没有防呆设计，有些需要区别正负极。那么POWER SW、RESET SW、POWER LED、HDD LED电脑主板跳线怎么接？下面装机之家来详细讲解一下，帮助大家更好的理解主板跳线。

主板跳线接法教程

跳线标注的英文代表什么含义？

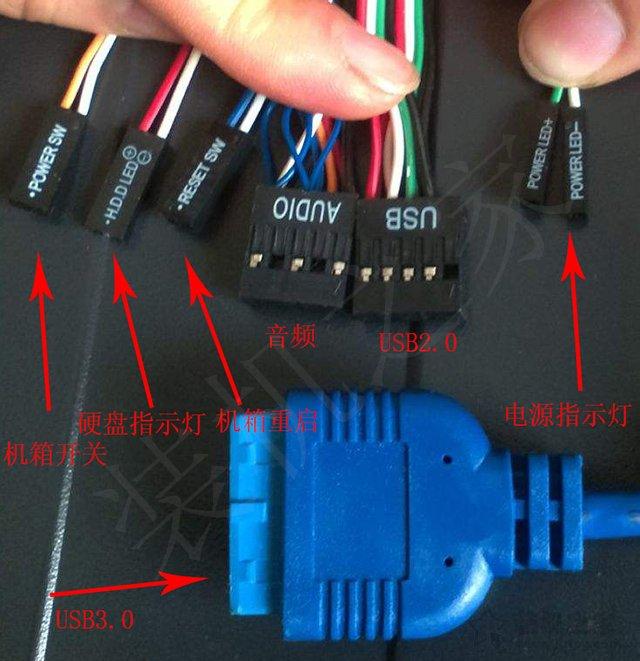

除了AUDIO、USB2.0、USB3.0接口都有防呆设计，插错是无法插入的，按照主板标注来插入即可。所以这里我们重点来说下标注了POWER SW、RESET SW、POWER LED、HDD LED的主板跳线，具体的含义如下：

电脑主板跳线含义

1、POWER SW：机箱开关机按键；

2、RESET SW：机箱重启按键；

3、Power LED：电源指示灯；

4、HDD LED：硬盘指示灯；

主板跳线接法图解：

找到主板跳线位置，我们分别对应插入即可，主板跳线接法图解如下图所示。

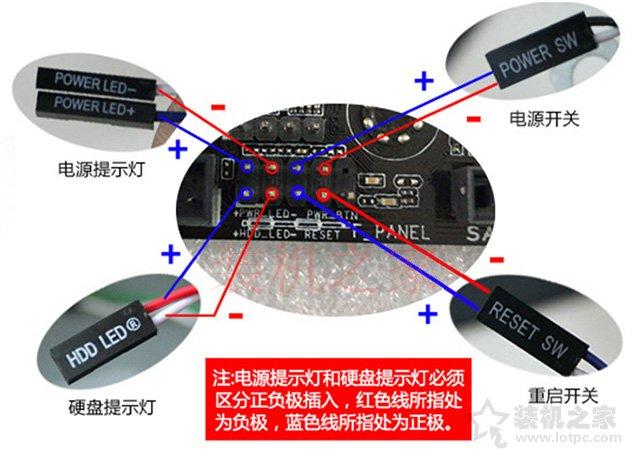

主板跳线接法图解

注：电源指示灯(Power LED)和硬盘指示灯(HDD LED)必须区别正负极，电源开关(POWER SW)和重启键(RESET SW)是不用区分正负极的，需要注意一下，如上图所示，蓝色线所指处为正极，而红色线所指处为负极。

以上就是装机之家分享的POWER SW、RESET SW、POWER LED、HDD LED电脑主板跳线接法，我们按照主板跳线接法图解来对应插入即可，希望本文能够帮助到大家。

​
