cad图纸怎么看懂_钢筋图纸怎么看？如何看懂各类施工图，老师傅教你不会看过来...

钢筋是一个建筑的主体，有着十分的重要性！所以关于钢筋的各类操作，一点马虎不得，因此我们在建筑施工过程中一定要严格的把控各种制作规范。

当然第一步还是需要看懂施工图上的钢筋表示，具体的了解到详细的意义才能够很好的实践到后续的施工，那么应该如何看懂钢筋图纸呢？

老师傅教你怎么看~一分钟带你了解看懂钢筋图纸都需要知道的知识点，希望能够给你带去一些帮助！

一、图纸打开

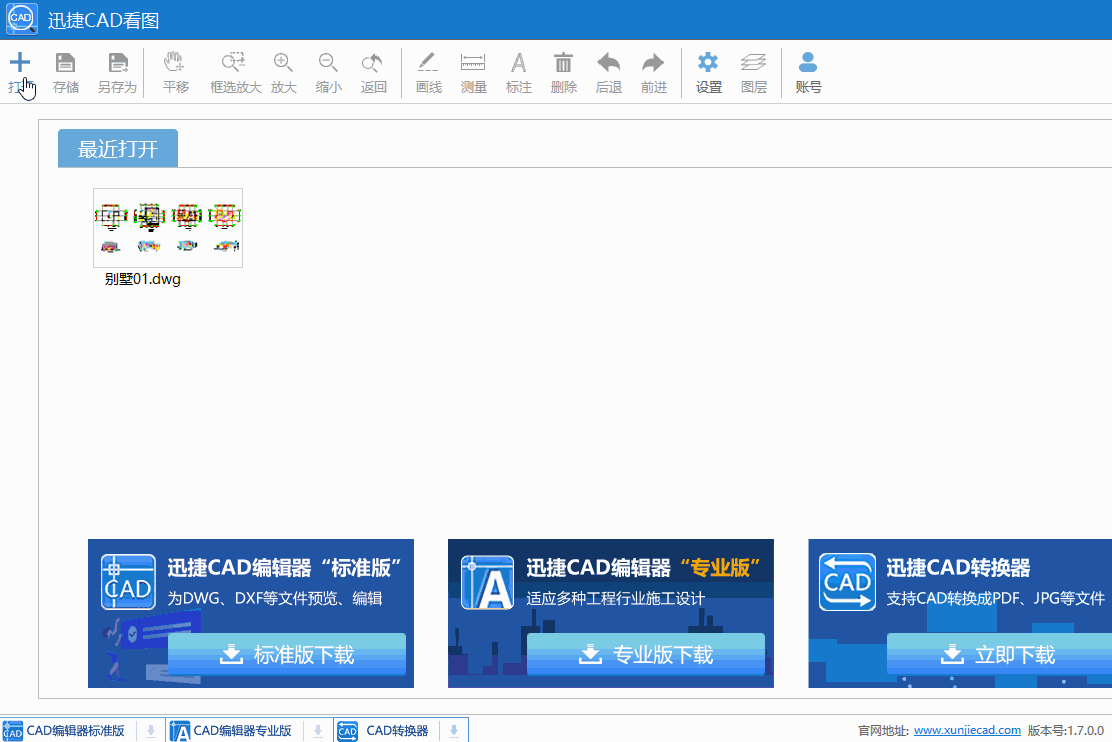

信息时代，我们拿到施工图的途径已经不再是面对面的图纸，而是电脑端各类的电子文件传输，都知道dwg文件格式特殊，很容易就会遇到打不开的情况，其实很容易就能够解决，迅捷CAD看图一键帮你免费看图操作。

二、钢筋常用代号

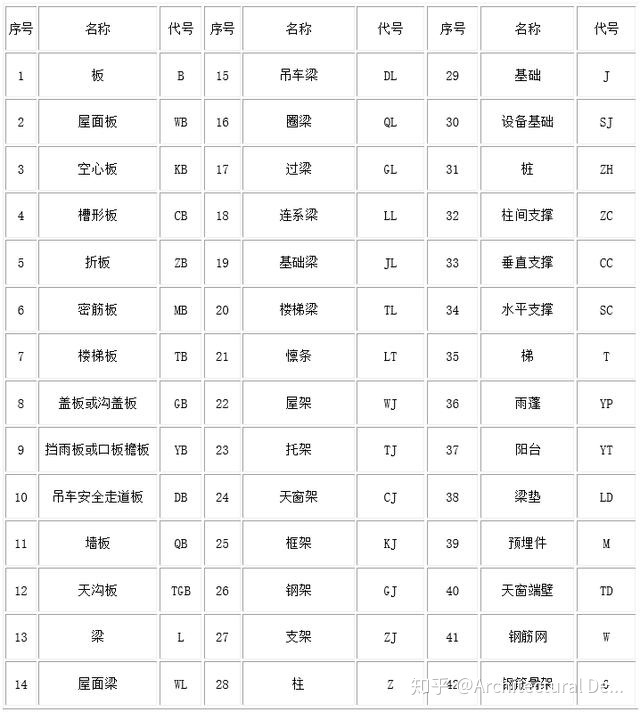

钢筋建筑使用到的常用代号，都是日常识图操作中最常见的符号以及具体的表示，一共42个。

三、重量计算公式

1、钢材理论重量计算的计量单位为公斤（kg）。

基本公式为：

W（重量，kg）=F（断面积m2）×L（长度，m）×ρ（密度，g/cm3）×1/1000

钢的密度 为：7.85g/cm3

2、螺纹钢 理论重量计算公式如下：

W=0.00617×d2（kg/m）

d=断面直径mm

3、每米钢筋重量表

Φ6=0.222㎏

Φ8=0.395㎏

Φ10=0.617㎏

Φ12= 0.888㎏

Φ14= 1.21㎏

Φ16=1.58㎏

Φ18=2㎏

Φ20=2.47㎏

Φ22= 3㎏

Φ25=3.86㎏

四、钢筋等级符号划分标准

1、按力学性能分：

HPB235级钢筋（一级）

HRB335级钢筋（二级）

HRB400级钢筋（三级）

RRB400级钢筋（四级）

2、按轧制外形分为：

光圆钢筋和带肋钢筋

3、按钢筋直径大小分为

钢丝（3~5mm）

细钢筋（6~10mm）

中粗钢筋（12~20mm）

粗钢筋（大于20mm）

以上的分享希望能够给你带去帮助，建议进行收藏起来特别是新手入门的伙伴，都是必备的技能操作，收藏起来，闲下来都是能够看一看的。
