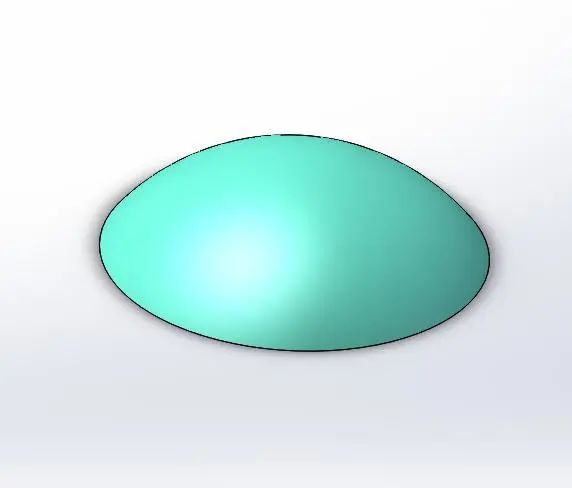

下图为球缺封头和它的放样图。球缺封头是曲线回转面构件，是不可展的双曲面，近似展开图形为一圆形。它的展开一般是先用坯料加工成形后再二次下料。展开下料尺寸应根据加工方法的不同在实践中确定。

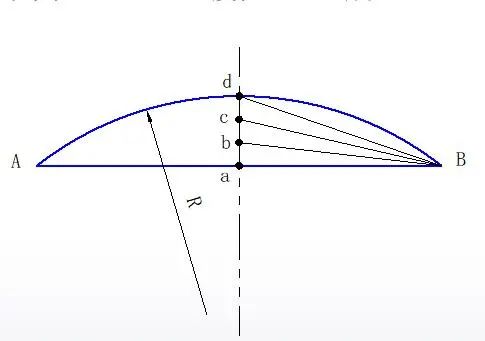

本例用经验展开法：在放样图中将球缺封头的弦高3等分，得a、b、c、d四点，封头热加工成形时，坯料的展开半径可取Bc的长度；冷加工成形时，坯料的展开半径可取Bd的长度。

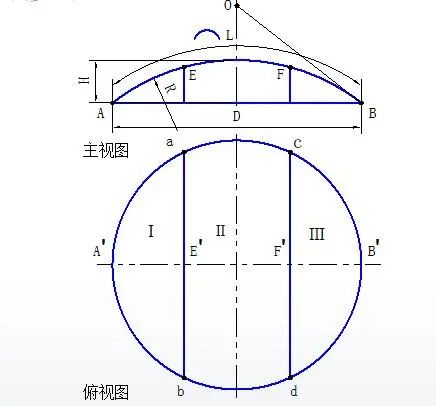

下图为分片球缺封头和它的放样图及展开图。本例一般多用于直径较大的设备或容器的封头中，由于材料或加工条件的限制需要分片下料，加工成形后再组拼成球缺。本图例用等曲线法作分片中各板片的近似展开，展开画法步骤：

1.在放样主视图中根据材料的板宽或加工条件的情况来确定弧线E点和F点的具体位置，并应使两点以中心轴线对称，并将两接口位置投影到放样俯视图中。过B点作圆弧的切线，交轴线上于O点。

2.在展开图中作十字中心线，以0'为中心，取AB和CD的长度都等于放样主视图中两端点A、B间的弧长。放样立面图中过B点作圆的切线交中心线上于O点，得到展开半径值R1。以A、B、C、D四点为圆心，以R，为半径画弧交中心线上得01~0四点。

3.分别以01~04四点为圆心，以R1为半径画弧，在各弧上对应截取放样俯视图中各弧段的弧长，得到a、b、c、d八点。

4.过a、E、b三点作圆弧，得到片I的展开图，再作出其他三条圆弧即可得到另两片的展开图。
