星三角降压启动电路是继电器控制系统中比较经典的一个电路，初学的朋友可能觉得有点难度，下面咱们就用图解的方式讲解一下这个电路图。

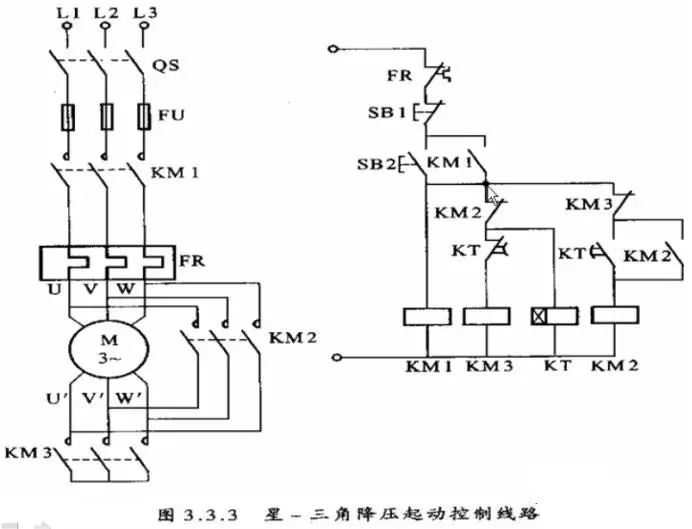

图1

图1即为星三角降压启动电路图，QS为断路器，KM1主接触器，KM2星形连接接触器，KM3角形连接接触器，FR热继电器，KT时间继电器(通电延时型)，SB1停止按钮，SB2启动按钮。给图中带电部分标上颜色。

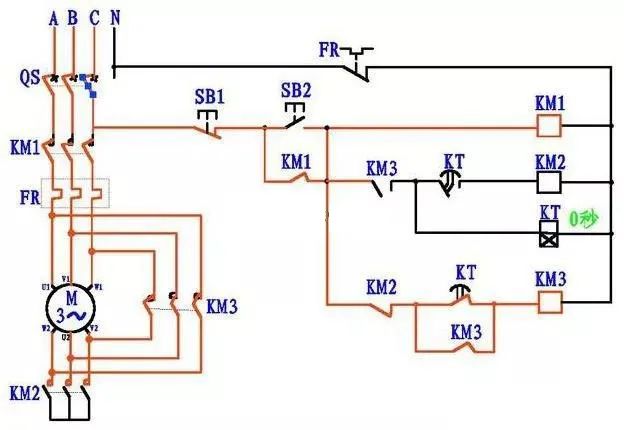

图2

图2，合上断路器QS。
