matlab可以连接阻抗分析仪么,阻抗分析仪对阻抗的测试方法以及优缺点

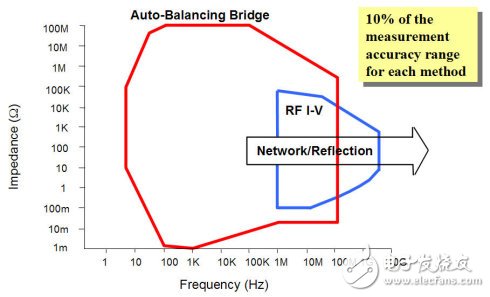

阻抗分析仪和LCR表是非常通用的测量器件的电子仪器。根据阻抗范围和频率范围的不同,有一系列不同原理的仪器来满足测试要求,图1是不同阻抗范围和不同频率范围的阻抗测量方法。


图1 阻抗测量方法

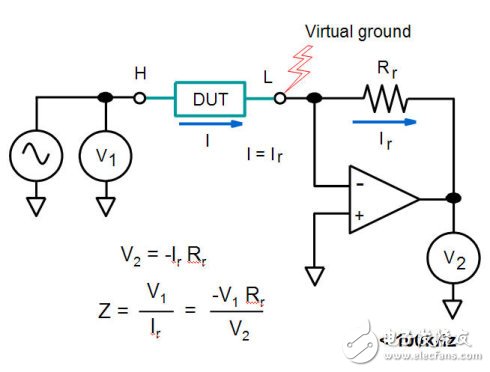

图2是自动平衡电桥法的原理框图。通过精确测量加载到被测件DUT的电压和电流,从而精确测量出DUT阻抗值。从图2中可以看出,通过DUT的电流等于通过电阻Rr的电流,而通过Rr的电流可以通过测量V2计算出来。

通常,在低频(<100KHz)的LCR表里,使用一个简单的运算放大器作为I-V转换器,缺点是运算放大器的频响在高频段较差。对于频率高于 1MHz的LCR表或阻抗分析仪,I-V转换器由精密的零位检测器,相位检测器和积分器(环路滤波)组成。这种仪器可以测量高达110MHz的频率范围。


图2 自动平衡电桥法原理框图

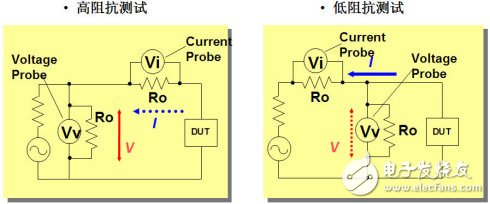

图3是RF I-V法原理框图。RF I-V法是I-V技术在高频范围的扩展,可以紧密测量高达3GHz频率范围的阻抗值。RF I-V电路和路径必须仔细设计,以确保能够以50ohm阻抗与被测件DUT相连。如果连接路径的阻抗不是50ohm,不想要的反射将发生,将导致电流和电压的测量误差增大。RF I-V法细分为高阻和低阻两种测量模式。实际上,测量仪器保持不变,只是改变测试头,达到两种测量模式的要求。高阻测量模式,测试电流很小,为了正确的探测电流,电流探头要尽量靠近DUT;低阻测量模式,为了灵敏的得到电压值,电压探头要尽量靠近DUT。


图3 RF I-V法原理框图

网络反射法即是网络分析仪方法,在此不着介绍。

各种方法的优缺点如下。

1、自动平衡电桥法优缺点:

1)最准确,基本测试精度0.05%;

2)最宽的阻抗测量范围:C,L,D,Q,R,X,G,B,Z,Y,O...;

3)最宽的电学测量条件范围;

4)简单易用;

5)低频:f<110MHz。

2、RF I-V法优缺点:

1)宽的频率范围:1MHz2)好的测试精度,基本测试精度:0.8%;

3)宽的阻抗测量范围:100m~50K@10%精度

4)>100MHz的最准确测试方法;

5)接地器件测试。

3、网络分析仪法优缺点:

1)高频

适用:f>100KHz

最佳:f>3GHz

2)适中的精度;

3)有限的阻抗测试范围。

### 使用Matlab读取并绘制阻抗分析仪导出的数据 为了完成这一任务,首先需要了解所使用的具体型号的阻抗分析仪以及其数据文件格式。通常情况下,这些设备会提供CSV、TXT或其他常见格式的输出文件。 #### 1. 确定数据文件结构 假设阻抗分析仪提供了CSV格式的结果文件,在导入之前应该先查看文件头几行来理解列名及其含义。这有助于后续处理过程中正确映射各物理量至相应变量名称。 #### 2. 导入数据到MATLAB工作区 对于CSV类型的文件可以直接采用`readtable()`函数加载整个表格进入内存表对象中: ```matlab data = readtable('impedance_data.csv'); ``` 如果遇到其他非标准格式,则可能需要用到更灵活的方式如`textscan()`, `fscanf()`等逐行解析文本内容[^1]。 #### 3. 数据预览与清理 一旦成功载入数据集之后,建议立即调用`head(data)`命令快速浏览前几条记录确认无误;接着针对缺失值或异常情况进行必要的清洗操作以保证绘图质量。 #### 4. 绘制图形表示 最后一步就是根据实际需求选取合适的可视化方式展现频域特性曲线了。这里给出一个简单的例子展示如何创建Bode图(幅频响应&相位角变化趋势),这对于大多数电学参数来说都是十分直观有效的表达形式之一: ```matlab figure; bodemag(data.Frequency, abs(complex(data.RealPart, data.ImaginaryPart))); title('Impedance Magnitude Response') xlabel('Frequency (Hz)') ylabel('|Z| (\Omega)') hold on; % 如果有额外的信息比如相位角度也可以在同一窗口内叠加显示出来 semilogx(data.Frequency, angle(complex(data.RealPart, data.ImaginaryPart))*180/pi,'r--'); % 将弧度转换成度数 legend({'Magnitude','Phase Angle'},'Location','Best') grid minor; ``` 上述代码片段假定了输入文件中含有频率(`Frequency`)、实部(`RealPart`)和虚部(`ImaginaryPart`)三个字段用来构建复数值向量进而计算模长作为纵坐标轴刻度单位Ω(欧姆)。
