输电线路设施一般由基础、杆塔、金具、绝缘子、导线、地线(含OPGW光缆)、接地设施等组成。万丈高楼从地起，前面我们介绍了基础开挖《输电线路 土石方 施工工艺》及基础施工《输电线路 现浇基础 施工工艺》、《输电线路 灌注桩基础 施工工艺》。今天，我们继续介绍杆塔组立的施工工艺。
01

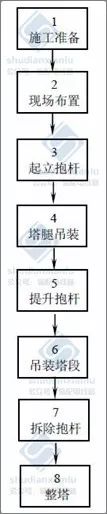

工艺流程
02
操作要领
2.1施工准备
基础必须经中间验收合格，基础混凝土强度须达到 100%，当采取有效措施防止基础承受水平推力时，基础混凝土抗压强度允许不低于设计强度的 70%。
杆塔组立前应对场地进行平整。
现场调查塔位现场的交通运输道路条件、地形和地质情况，以及塔位附近有无影响拉线布置和立塔安全的电力线等障碍物。
对进入现场的塔材应进行清点和检验。
开工前组织施工队所有施工人员进行交底。
对进入现场的工器具进行检验或试验，合格后方可使用。
做好成品保护措施。
2.2现场布置
如下现场布置平面图

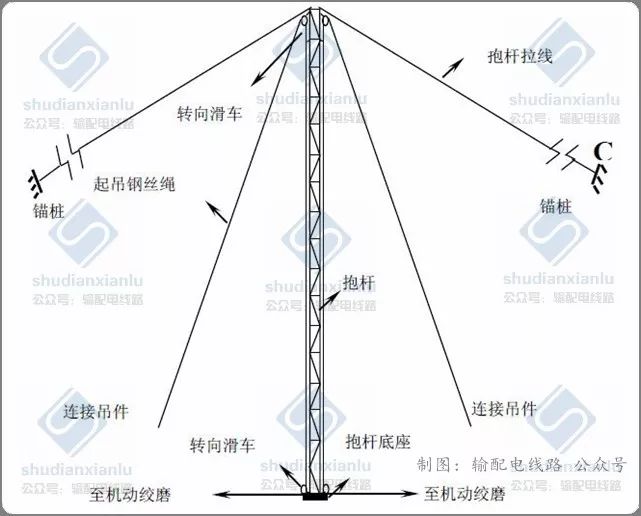

▲图 座地式冲天抱杆布置平面图

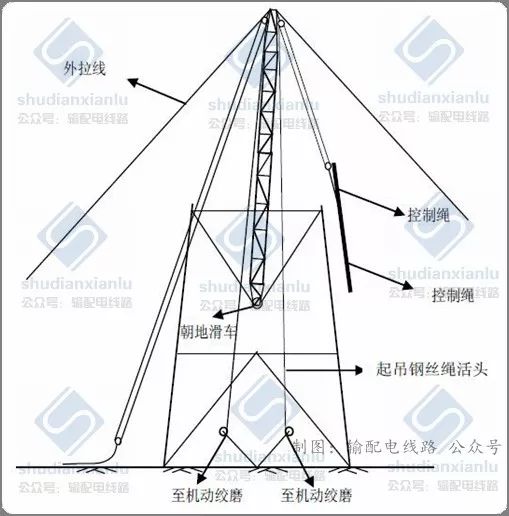

▲图 悬浮外拉线抱杆布置平面图
2.3起立抱杆
抱杆采用专用螺栓连接，连接后节点弯曲、不能调直的应加垫片调直，因错孔造成无法穿孔的不得使用，连接螺栓必须穿满且紧固。
抱杆采用倒落式人字抱杆整体起立，现场也可先组立塔腿，利用塔腿起立抱杆。
2.4塔腿吊装
根据塔材重量、根开、场地条件等采用分片或单根吊装。
塔片吊点应选在两侧主材节点处，必要时须采取补强措施。
吊装时宜使用吊装带与塔材连接，接触间要用麻袋片等软物衬垫。
2.5抱杆的提升
抱杆提升前，须将已组立塔段的横隔材装齐。对个别影响作业的构件，可以先不装。
抱杆提升前，腰箍不得少于 2 道，腰箍每间隔 8-10m 装一道。
抱杆提升完毕，恢复拉线调节装置，调整拉线使抱杆竖直，打好每道腰箍。
2.6吊装塔段
吊装的一般要求
吊装须设留绳控制，避免吊件与塔身相碰；吊件吊离地面后，在不碰撞已装好塔身的条件下，应尽量靠近塔身，以保持 0.5m 左右的距离为宜。
正常采用两侧平衡起吊，如单侧起吊，另一侧吊绳应用机动绞磨抽紧以代替平衡。吊片就位应先就低侧，后就高侧，人员应相互配合，服从指挥，严禁强拉就位。

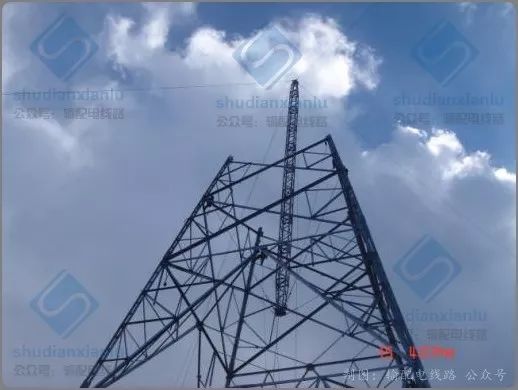

▲图 座地抱杆组塔示例

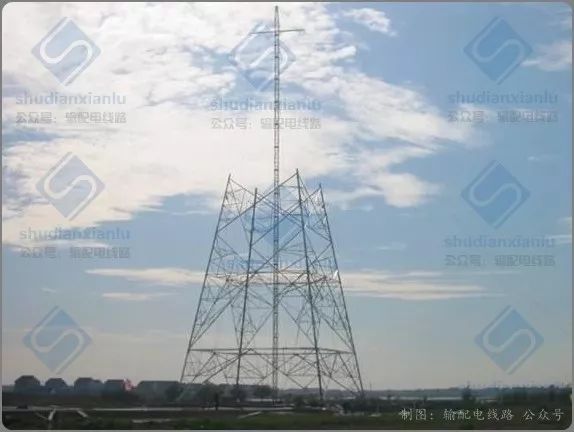

▲图 悬浮抱杆组塔示例

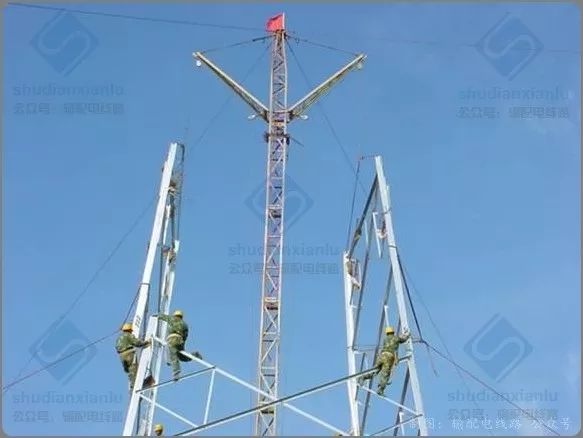

▲图 塔段吊装示例

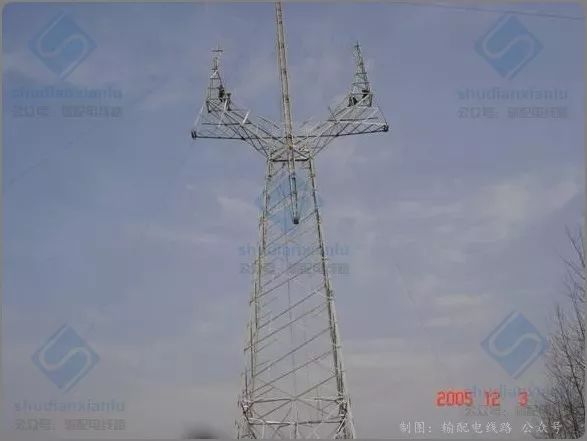

▲图 曲臂吊装示例
2.7拆除抱杆
铁塔组立完毕即可拆除抱杆。
收紧抱杆提升系统，将抱杆提离地面，拉出拆除节，缓慢松下抱杆。底节抱杆未拆除完毕时不得卸松上一节抱杆连接螺栓。
当抱杆顶端低于横担(干字塔低于塔身上平口)时，在塔身上平面的主材节点上挂提升绳，提升抱杆分段拆除。注意塔身上平面各种斜材、螺栓应装齐并紧固。
2.8整塔
各种螺栓应紧固，达到规范要求的扭矩，复紧后应按要求及时安装防松或防卸装置。对缺陷逐一处理。

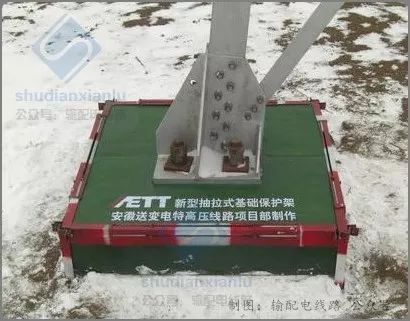

▲图 基础成品保护示例

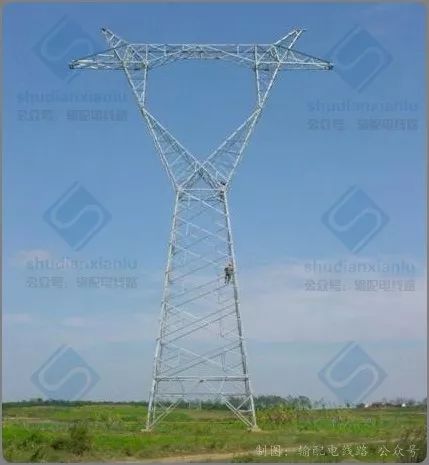

▲图 杆塔成品示例
03
见证点及停工待检点
3.1见证点
部件规格.数量、节点间主材弯曲、螺栓与构件面接触及出扣情况、螺栓防松、螺栓防盗、脚钉、螺栓紧固、螺栓穿向、构件接触面贴合率。
3.2停工待检点
转角、终端塔向受力反方向侧倾斜、直线塔结构倾斜
04
工艺质量要求及标准
4.1 螺栓使用应统一，穿向应符合规范要求。
具有代表性的“干字”和“杯型”塔各部螺栓穿向参见下图所示。

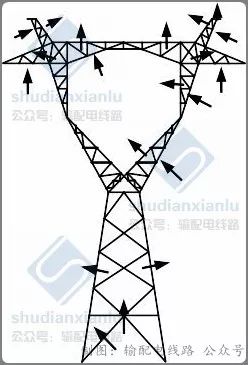

▲图 杯型塔螺栓穿向示意图
▲图 干字塔螺栓穿向示意图
4.2 组装前应根据塔型结构图仔细地分段核对塔材，对塔材进行外观检查，不合《规范》要求的塔材(如弯曲超标、严重脱锌、材质差、错孔、多孔等)不得组装。对运至塔位的个别角钢，当弯曲度超过长度的 2‰，但未超过下表的变形限度时，可采用冷矫正法进行矫正， 但矫正后不得出现裂纹。采用冷矫法的角钢变形限度按下表：
4.3 需要扩孔时，扩孔部分不应超过 3mm，当扩孔需超过 3mm 时，应先堵焊再重新打孔，并应进行防锈处理。严禁用气割进行扩孔或烧孔。
4.4 螺栓应逐个紧固，拧紧程度需符合规范要求。如有滑牙或螺母棱角磨损过大以至扳手打滑的螺栓必须更换。
4.5 防盗螺栓的防盗销安装到位，扣紧螺母安装齐全，防盗螺栓的开口方向应按统一， 水平方向者开口斜向 45°朝下；垂直方向者：位于塔位中心的防盗螺栓开口超向大号侧，其它位置的朝向塔位中心。或按业主、监理、运行单位要求统一。
4.6 单帽螺栓出扣不少于 2 扣，双帽螺栓至少要平扣。螺栓螺纹不得进入剪切面。
4.7 杆塔各部分组装应牢固，交叉处有空隙的，应装设相应厚度的垫片。塔材间缝隙不得超过 3mm。
4.8 螺杆应与构件面垂直，螺栓头平面与构件间不应有空隙，同部位螺栓长度应一致， 不得有长短不一的现象。
4.9 塔身脚钉弯钩与主材准线平行，直线塔地线支架脚钉弯钩垂直朝上，脚钉应保证一步一个。
4.10 直线杆塔组立后，其尺寸误差应在《规范》允许范围内，即结构倾斜小于 2.4‰， 塔材各相邻节点间主材弯曲不得超过 1/800。
05
注意事项
5.1 所有钢绳等硬质工器具严禁直接与塔材接触受力，受力点应衬垫麻袋片等软物，防止塔材镀锌层磨损。对受力较大的，如承托绳，还应绑木桩或道木，防止塔材变形。
5.2 塔腿段组立完毕后，及时将接地线临时装上，并将所有的地脚螺栓帽装齐，紧固到位。
5.3 起吊主材或大片等构件时，上下各设一道控制留绳。开始起吊时要将构件下部的控制绳拉紧，上部的控制绳放松，使构件平稳立起。从开始起吊到构件离开地面的过程中，在构件着地的端头，应设专人看守，防止塔材受外力作用而发生变形。
5.4 塔片吊装前应在基础立柱顶面垫道木保护，防止立柱被碰坏，塔脚板安装时应将地脚螺栓包裹防止损坏地脚螺栓丝扣。
5.5 塔身分片吊装，吊点应选在两侧主材节点处，距塔片上段距离不大于该片的1/3，对于吊点位置根开较大、辅材较弱的吊片，应有补强圆木(稍径不小于120mm)进行补强。吊点处应垫软物或木桩对角钢及起吊绳进行保护。
本文根据 送变电交流与协作 微信群 群友 内蒙送变电的金色阳光 分享的 输电线路工程工艺模板 编辑整理，在这里表示非常感谢。
