其他概念数据模型标记法

前文中使用的ER构图方法是Peter Chen 1976年提出的。在现代数据库设计领域，还有其他多种ER模型标记法。

我们来看一下另一种使用较多的标记法，“crow’s-foot”(鱼尾纹)标记法，并与前面介绍的标记法进行一个简单对比。

学习每一种标记法没有意义。在你的组织中推广应用一种标记法，使其成为大家共通的“语言”。

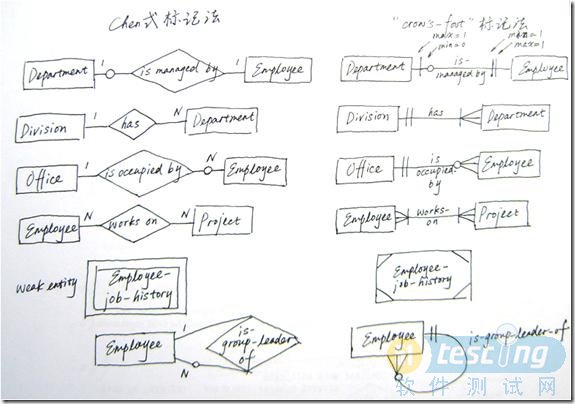

图7 Chen式标记法与crow’s-foot标记法对照


主要内容回顾

1. 组成ER模型的基本元素包括：实体、关系、属性

2. 深入理解关系中包含的语义：关系的度、关系的连通数、关系的存在性

3. 了解ER模型的不同标记法，掌握其中一种标记法，并在你的项目中推广使用

实体关系模型参考

1. Entity-relationship model(http://en.wikipedia.org/wiki/Entity-relationship_model)

2.  Entity-relationship modelling(http://www.inf.unibz.it/~franconi/teaching/2000/ct481/er-modelling/)
