用visio编辑_整理一些常用的安防弱电系统图，让您的弱电方案设计瞬间变得高大上！（visio可编辑）...

这几天有群友私信，说不会用Visio，Visio画拓扑很丑，没有好的素材怎么办了？其实这种类型的安防弱电拓扑都是有固定的模板和图标的，整理了下，分享到微信群了，有需要的朋友可以看看！

1、visio拓扑模板分享(可编辑)

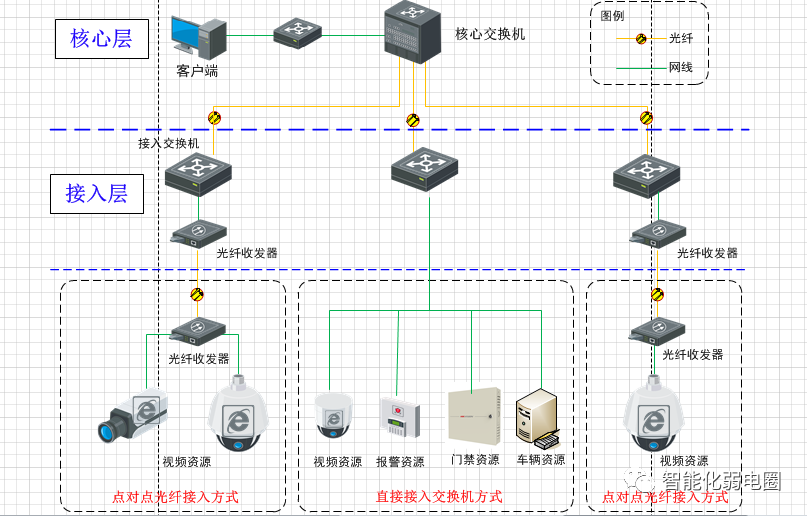

传输系统

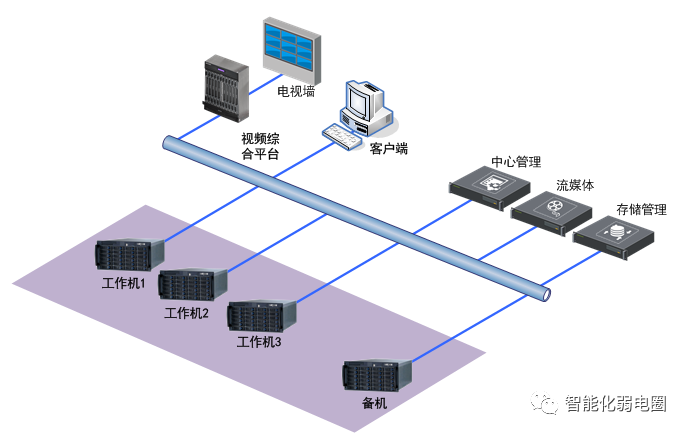

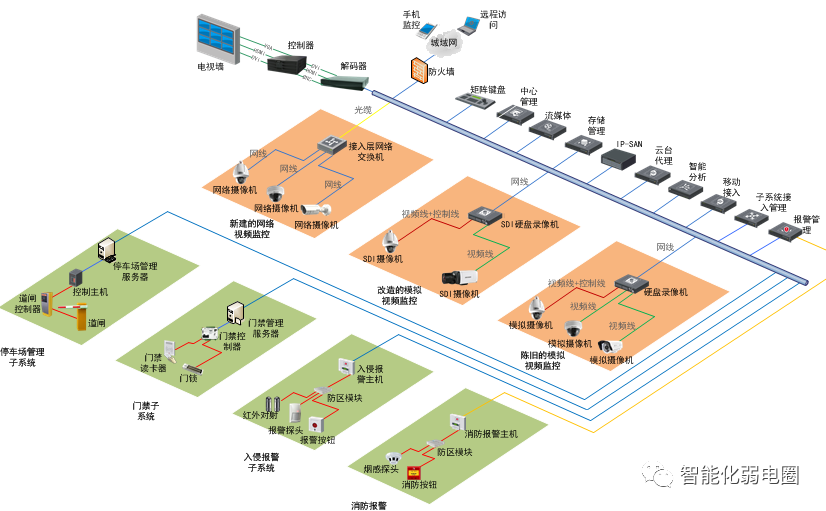

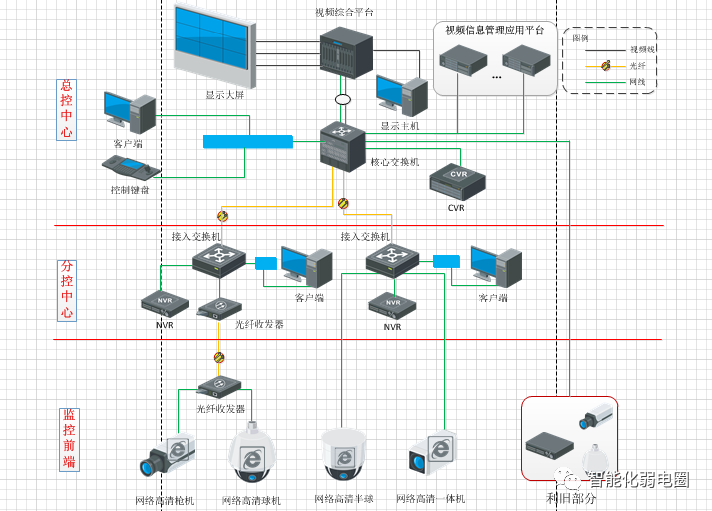

视频监控系统架构

客流分析

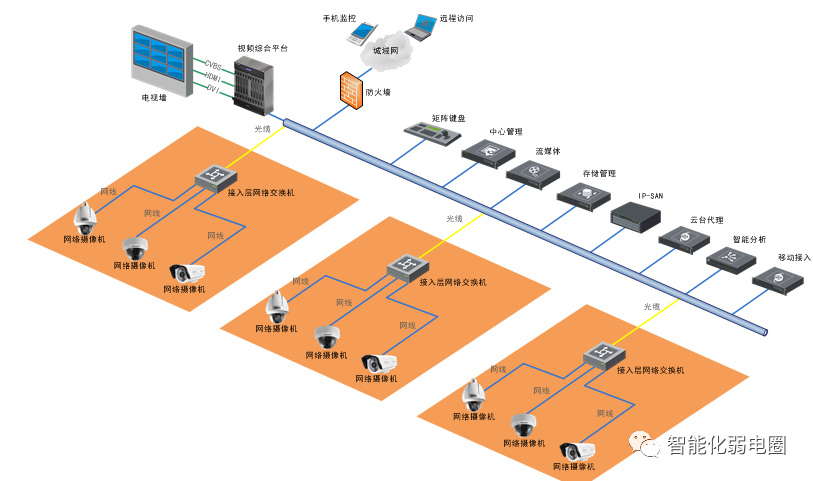

视频监控

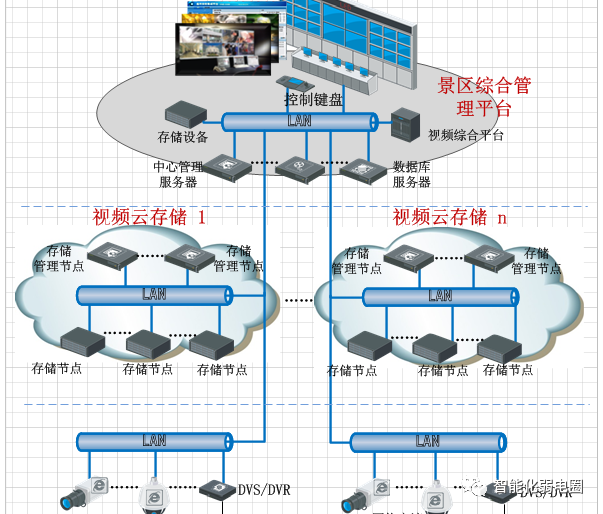

云存储

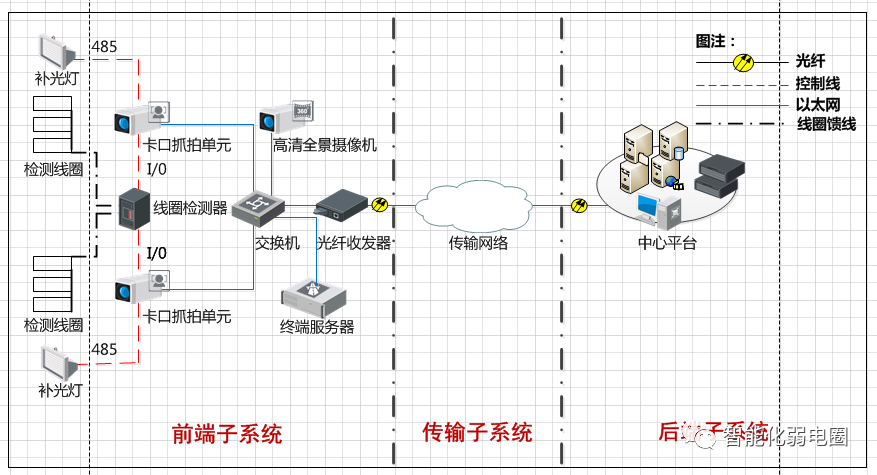

卡口

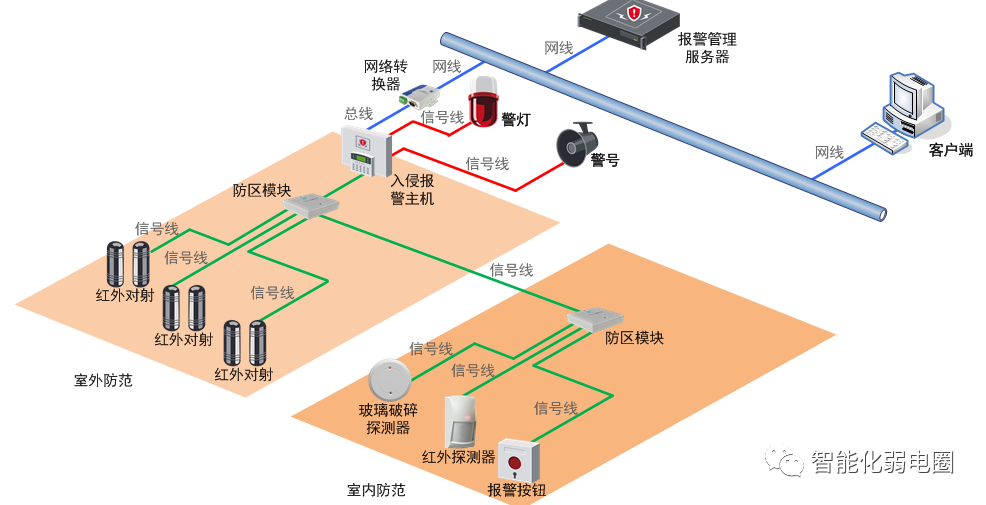

防盗报警

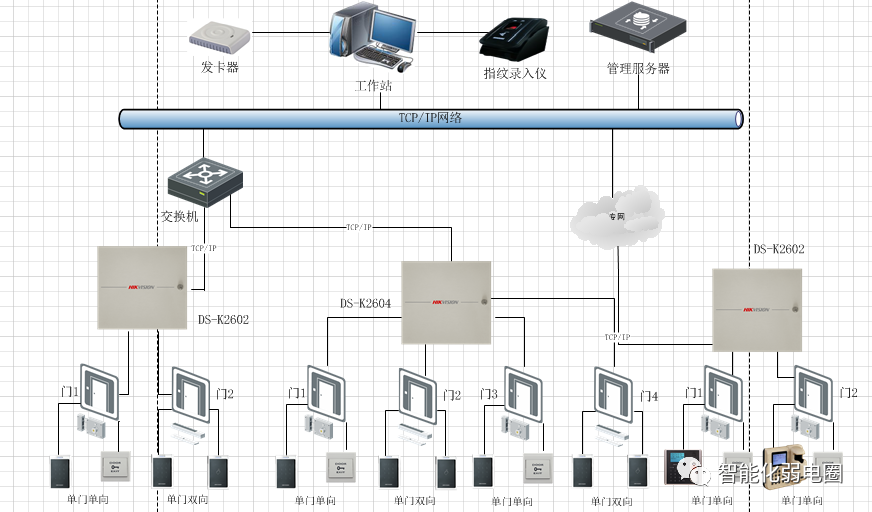

门禁

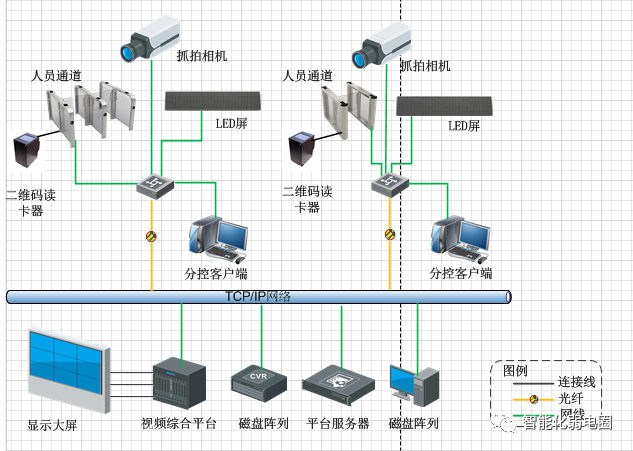

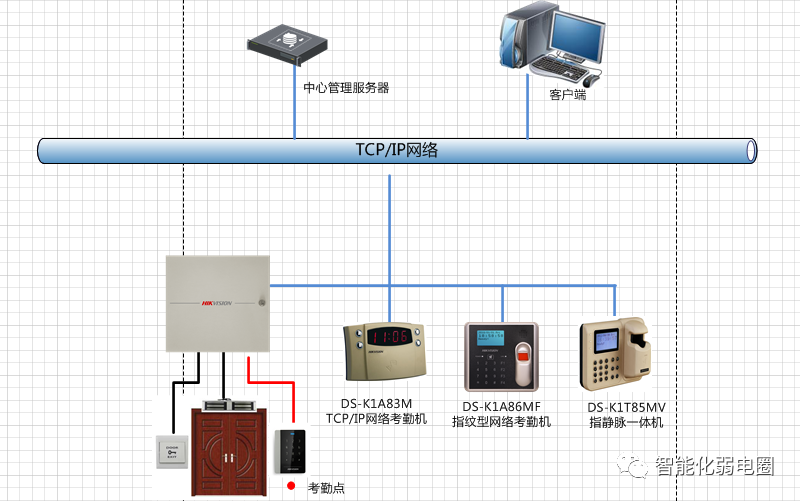

考勤

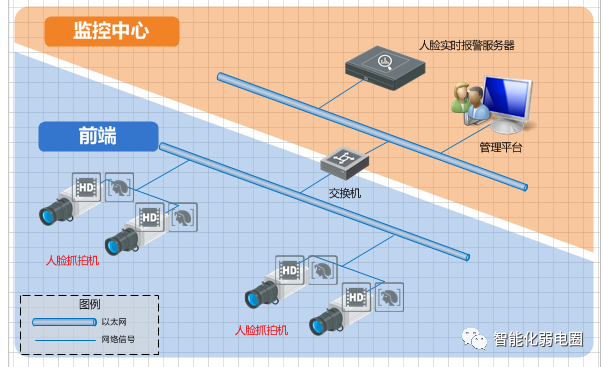

人脸检测

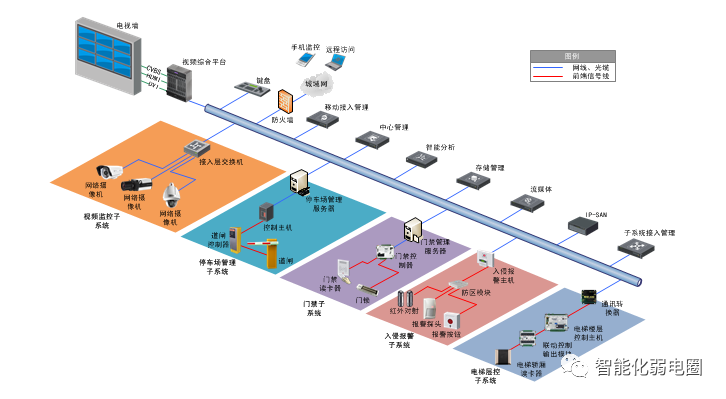

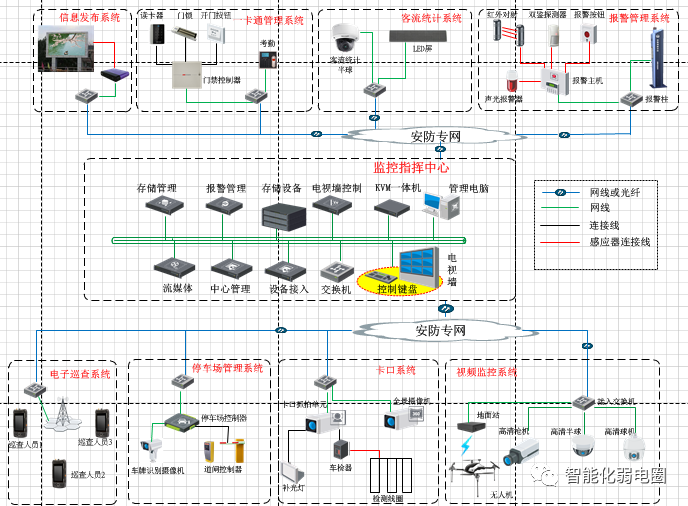

楼宇行业-1

楼宇行业-2

视频监控

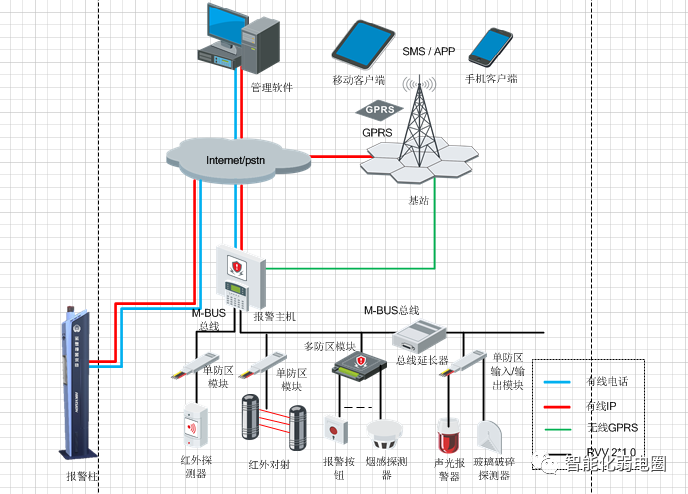

入侵报警

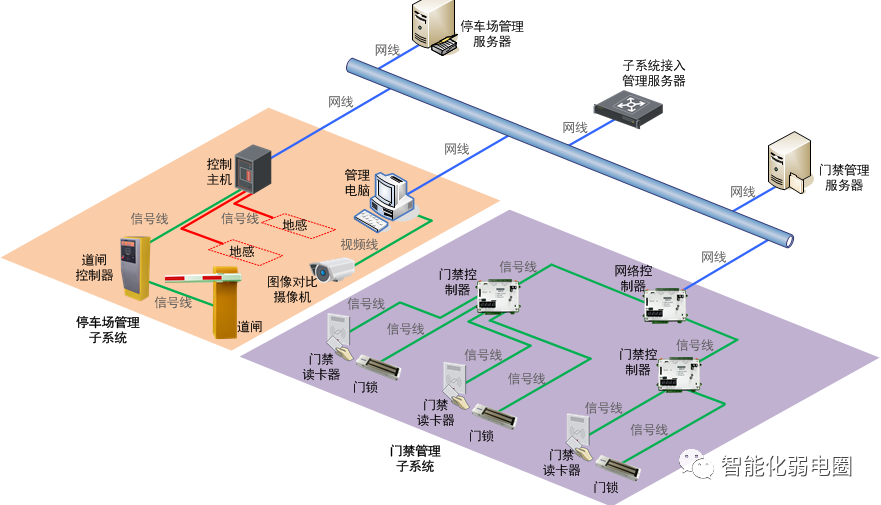

门禁停车场

2、visio常用图标(可编辑)

①前端设备

刚才介绍了精美拓扑的组成，下面我们先来看前端设备有哪些图标？我们从下图可以看出前端设备主要是由枪机，筒机，无线摄像头，半球，球机，USB摄像头等构成，对于绘制拓扑图中使用到的前端设备已经足够。

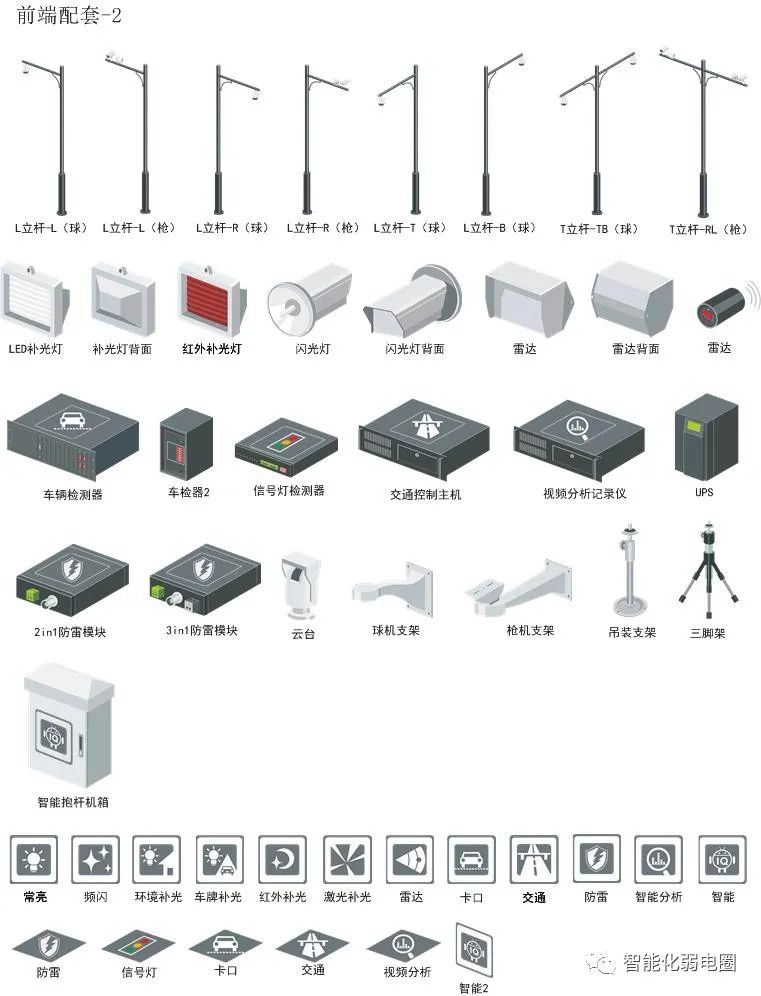

前端设备-1 ②前端配套前端配套设备主要是由补光灯灯，支架，立杆，防雷，交通控制主机，UPS等辅助设备组成，从以下图库中可以看出，也足够在绘制系统拓扑中使用了。

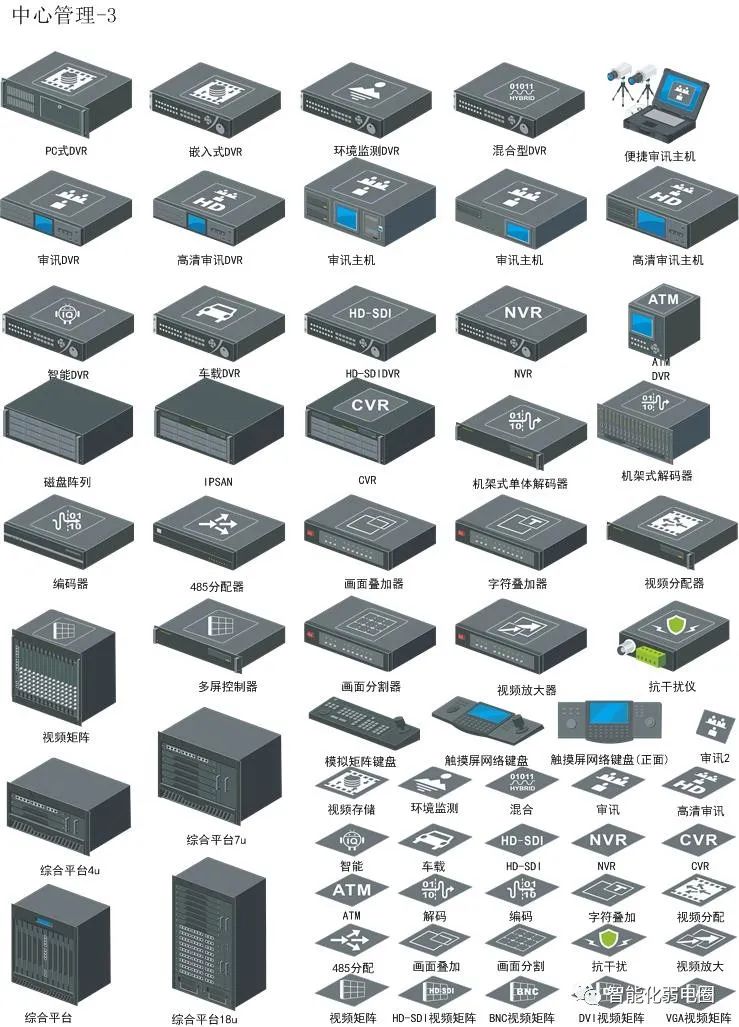

前端配套-2 ③中心管理中心管理一般存储设备，模拟监控就是DVR，数字监控就是NVR以及中心控制综合平台等设备；

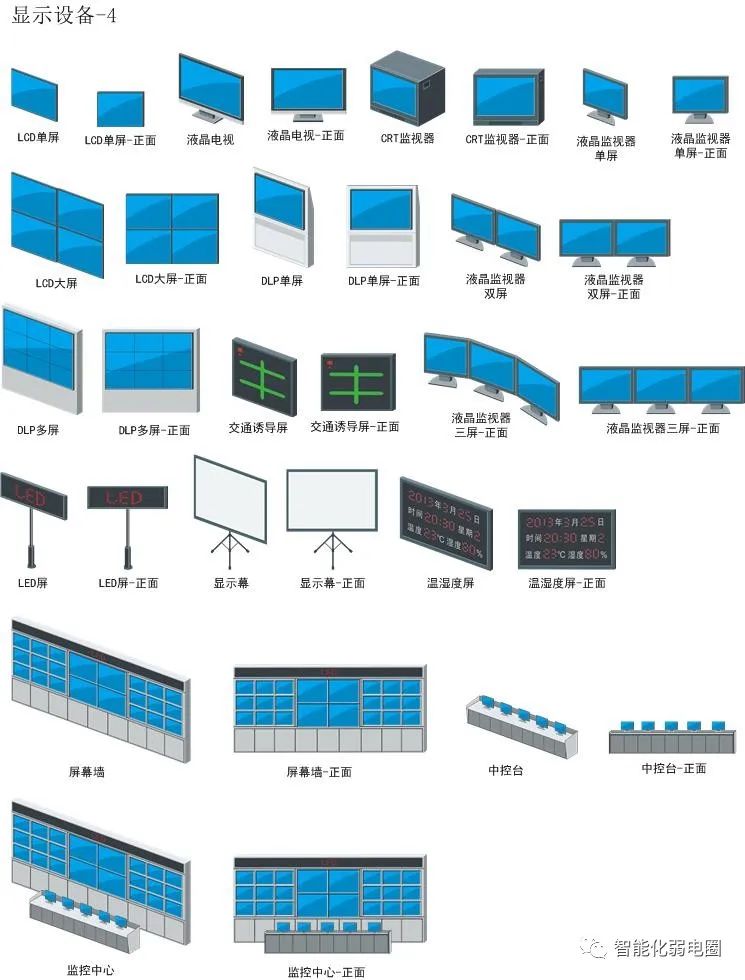

中心管理-3 ④显示设备显示设备一般指的就是监视器，液晶电视以及LCD大屏和屏幕墙等设备；

显示设备-4 ⑤服务器服务器一般指的就是流媒体，平台，电视墙，GIS地图，存储以及客户端等设备；

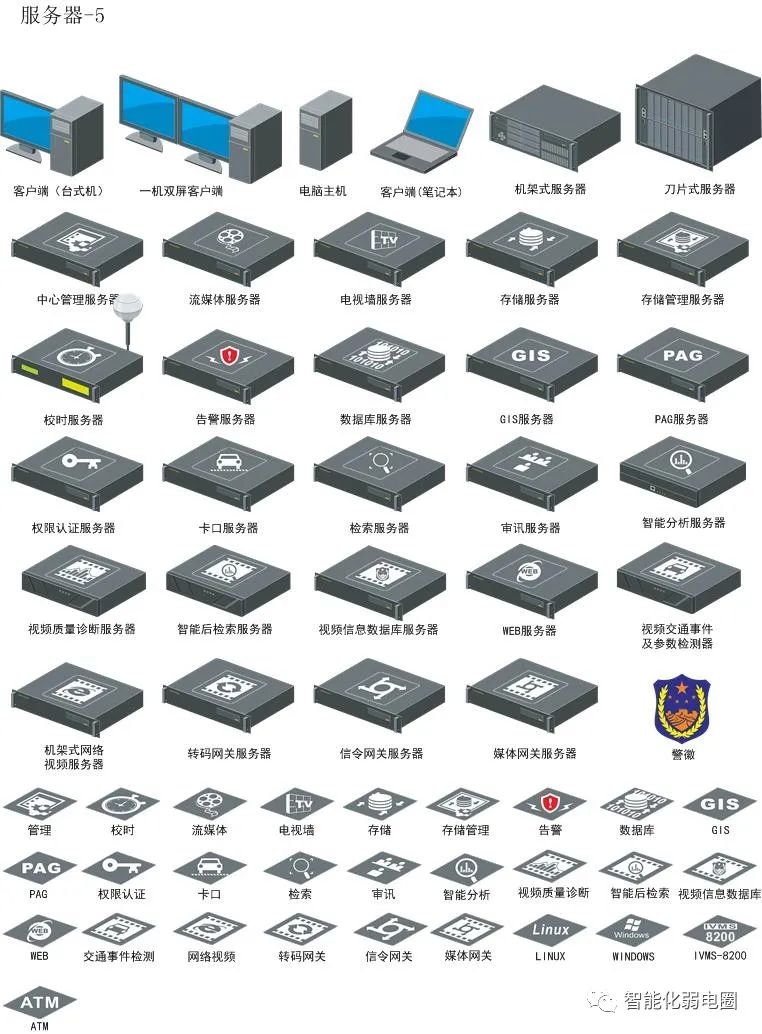

服务器-5 ⑥网络安全网络安全一般指的就是交换机，路由器，无线AP，光端机，光纤收发器等常用设备；

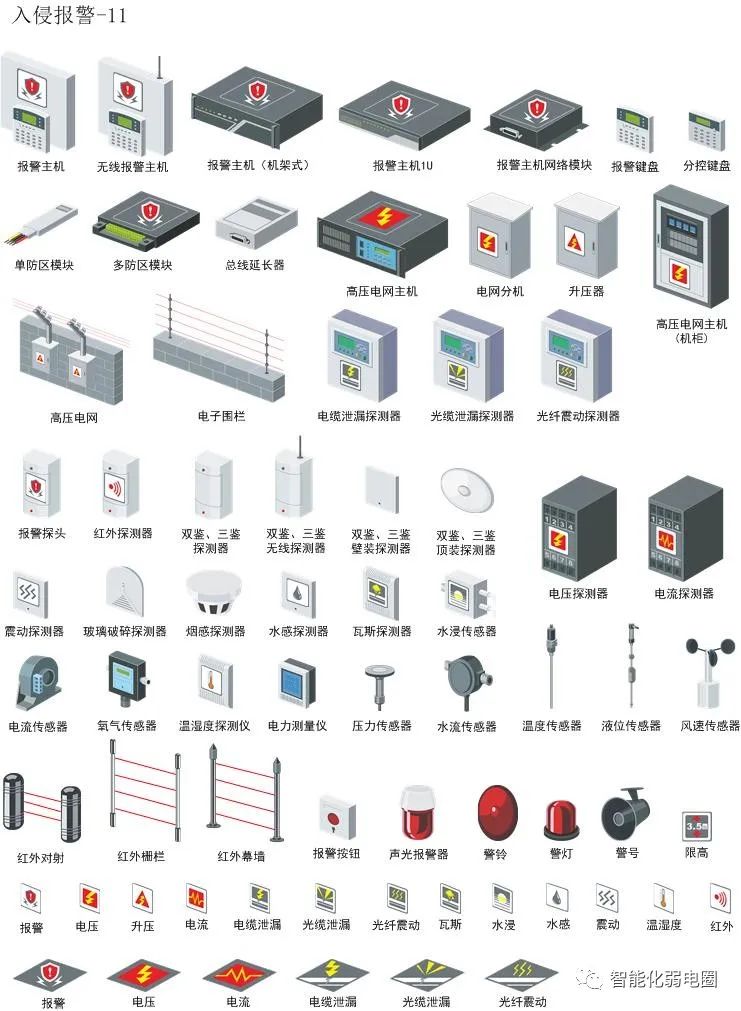

网络安全-6 ⑦入侵报警设备入侵报警主要包括报警主机，电子围栏，红外对射，红外栅栏，光纤震动等设备；

入侵报警设备-7 ⑧门禁设备门禁设主要包括门禁控制器，读卡器，IC卡，开门按钮等常用设备；

门禁设备-8 ⑨会议设备会议设备主要包括会议主机，功放主机，话筒，音箱等；

会议设备-9 ⑩机房工程机房工程主要包括机柜，精密空调，传感器，防雷保护器等设备；

机房工程-10
