前两天不慎删除了《TXT格式数据导入Jade的方法》一文，今天索性将该文章内容充实一下重新发布出来，希望对大家有用。

XRD数据格式的转换

测完XRD以后，从测试老师那里拿到的数据除了原始格式(raw，xrdml等)的数据外，处理出来的文本数据也不是完全一样的，2theta和intensity两行数据有的是空格分隔的，有的是逗号分隔的。这样的数据通常直接在作图工具(origin，ecxel，matlab等)里作图是没有问题的。

在实际分析数据时，我们往往需要某种特定的数据格式，偏巧测试老师还没有提供该种格式的数据，这时我们就需要将手头的数据转换为我们需要的数据格式。正好我们找到了一个XRD数据格式转换神器PowDLL converter，有了这个工具我们基本上可以实现大部分xrd数据格式之间的转换了。需要此软件的同学可以自行从网上搜索下载，或者在后台回复PowDll索取下载链接。

PowDLL是用于X射线文件格式之间的相互转换的.NET动态链接库。该DLL能够处理最常见的文件格式(二进制和ASCII)。PowDLL支持运行在windows和linux操作系统环境，支持单文件转换和多文件批量转换。支持设定X射线的波长，忽略一定行数头部数据，计数和计数率转换，转换文件的前后缀的设定等。

支持的导入数据格式：Bruker/Siemens RAW (versions 1,2,4), Bruker BRML, STOE RAW (plus multi-range files), Scintag RAW (plus multi-range files), Rigaku RAW, Shimadzu RAW, Philips RD, Philips SD, Scintag RD, Panalytical XRDML, INEL Binary, INEL ASCII, Scintag ARD, powderCIF, Sietronics CPI, Riet7 DAT, DBWS, GSAS (CW STD), Jade MDI, Rigaku RIG, Philips UDF, UXD, XDA, XDD, CCDC Mercury XYE, XPOWDER PLV (old and new format), UDF (NEX), ProtoXRD and ASCII XY Files.

支持导出的文件格式：Bruker/Siemens RAW (versions 1,2), Philips RD, Scintag ARD, Sietronics CPI, Riet7 DAT, DBWS, GSAS (CW STD), Jade MDI, Rigaku RIG, Philips UDF, UXD, XDA, XDD, Panalytical XRDML, ASCII XY Files, MS-Excel Multiple XY, Xpowder PLV files.

将TXT文本数据正确导入JADE软件的办法

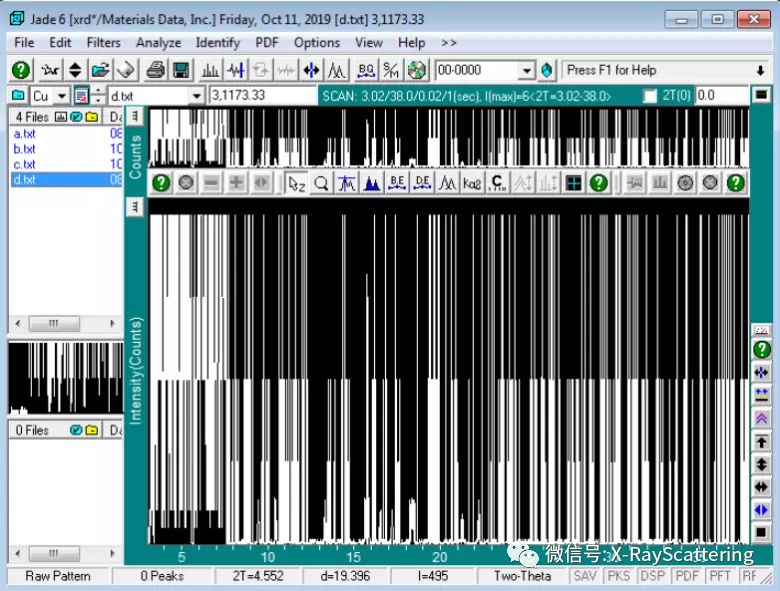

有不少同学拿到txt数据文件，当导入jade软件进行分析时，发现会出现导入不正确的现象，例如下图中出现的情况。

那么怎么才能在JADE中正确导入txt数据文件呢？(其他文本格式文件相同)

首先你要有数据的文本文件(这是很自然的事情，如果没有，请使用powdll进行转换)

然后，打开JADE6.5(JADE5相同)，点击File->Patterns, 这是软件弹出窗口如下图所示：

点击弹出窗口第一排工具条上的Import...

弹出窗口，Import & Export of Foreign Ascii Pattern Files

比较重要的是右下红框里的设置参数

参数说明：

File Extension：文件后缀类型

Angular Multiple：角度比例因子 默认1.0

Data Starts at L#/keyword：数据起始行

Data Points Per Line 每行数据点

Char-# &width 衍射强度起始列及宽度

Intensity Multiple 强度比例因子，默认1

Angle Column 角度列，从第几列到第几列

Variable Angular steps 角度步进值，自动即可

End-of-Data Marker 数据终止位置，留空

Column Delimiter 列分割符，可以选择 None 无，空格 space， 制表符 Tab，逗号 comma。根据数据情况进行选择。

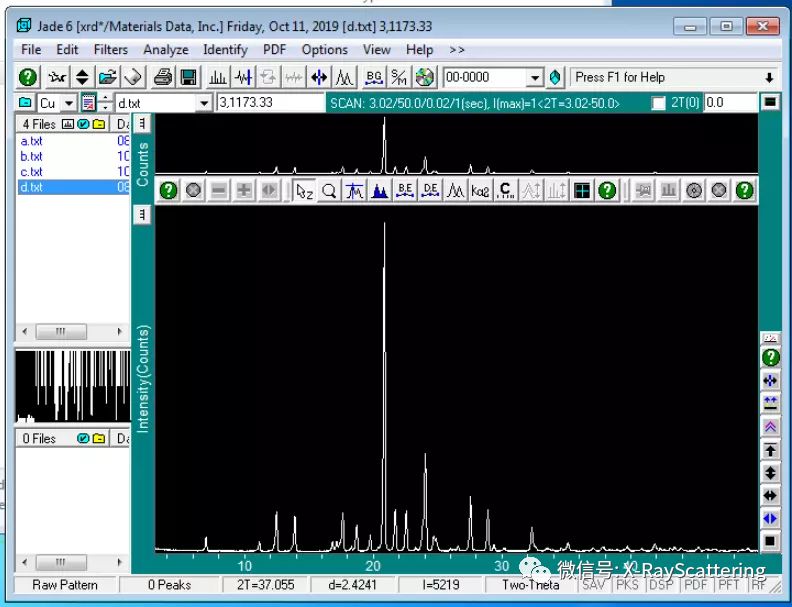

设置好以后就可以正确显示了，如下图
