制动盘热分析_不同热分析方法在制动盘研发过程中的应用

本文详述了制动盘热分析的重要性和不同方法,包括解析法、二维轴对称模型、三维循环对称模型及三维整盘模型。每种方法在制动盘的研发中各有优势,适用于不同的设计阶段。通过热分析,可以研究最高温度分布、径向、周向和厚度方向的温度变化,以确保制动盘的热性能满足安全要求。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

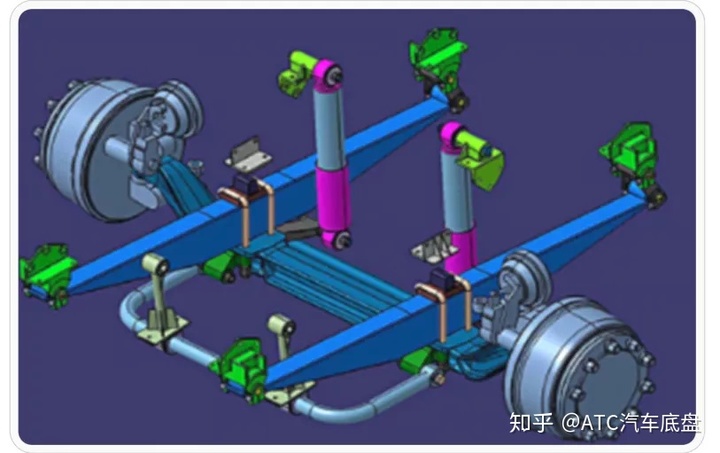

制动盘热分析方法

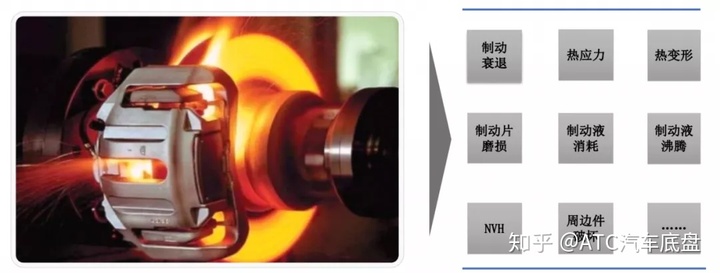

制动盘的热失效模式

制动过热会导致严重的影响


制动盘的热性能要求

满足热性能要求的验收标准:


热分析的四种解决方案

1.解析法

2.二维轴对称模型分析法

3.三维循环对称模型分析法

4.三维整盘模型分析法

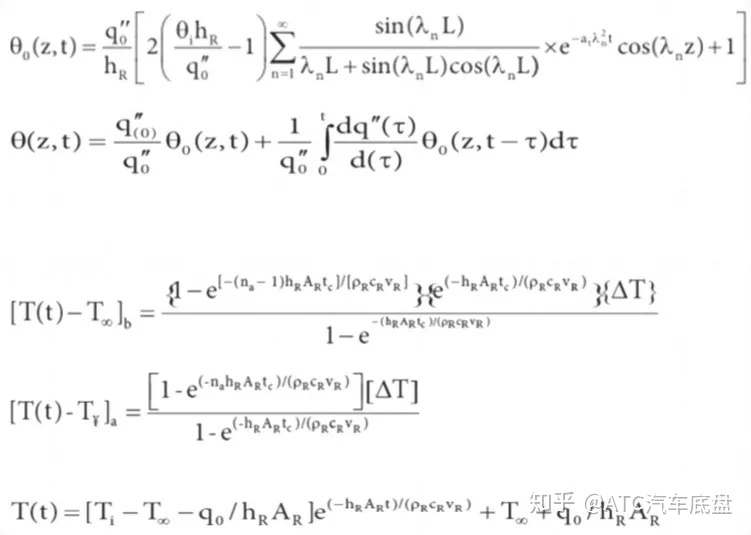

解析法

单次制动 -恒定热流密度- 随时间变化热流密度

多次循环制动 -第n次制动前的温度 -第n次制动后的温度

连续制动


制动盘热分析有限元技术介绍

建立几何模型

定义单元类型和材料

划分网格

定义边界条件

前处理:

定义载荷类型

制定分析类型

执行求解计算

加载、求解:

读取结果

后处理操作

后处理结果输出

后处理:

读取结果

后处理操作

后处理结果输出

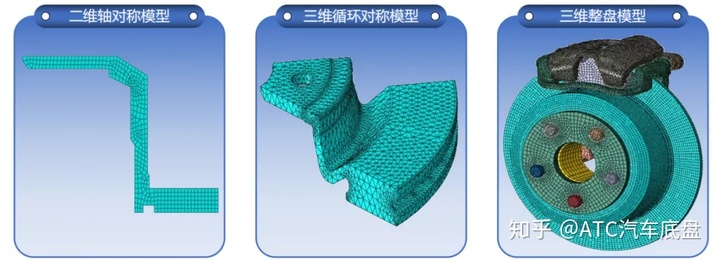

制动盘热分析的三种有限元建模方法

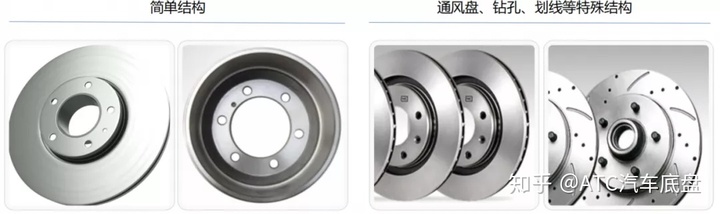

制动盘的三种建模方法

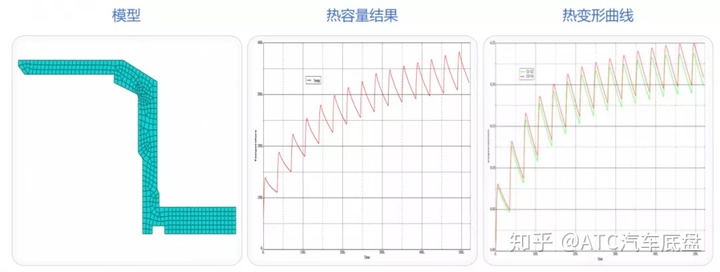

二维轴对称模型分析法

基于轴对称结构,可建立二维轴对称模型

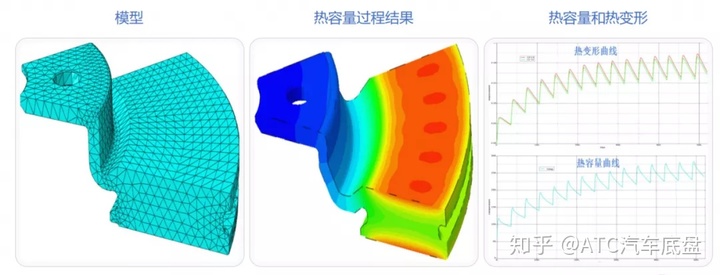

三维轴循环对称模型分析法

基于循环对称结构,可建立三维循环对称模型

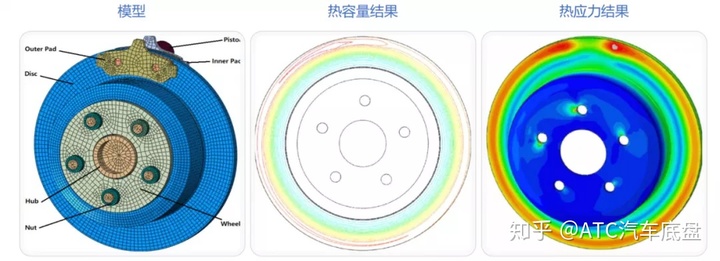

三维整盘模型分析法

三维整盘模型分析法的结果更加全面、更加详细

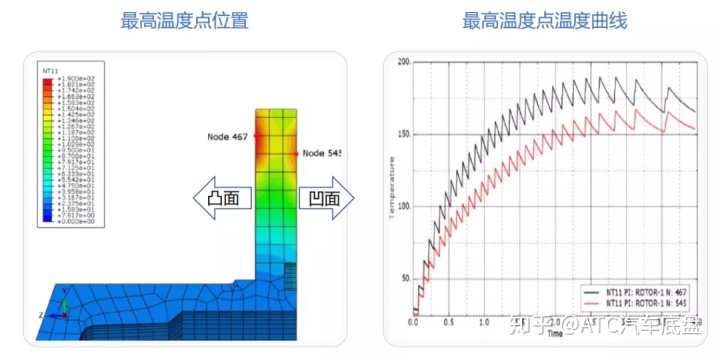

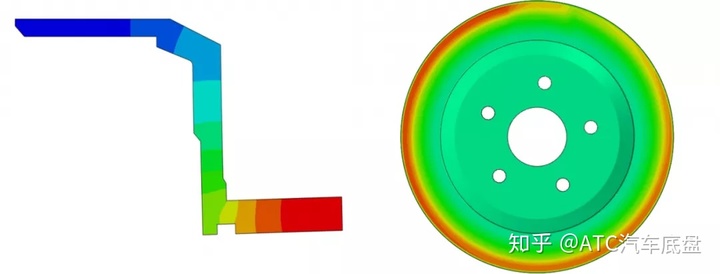

热容量分析结果1:最高温度分布


最高温度分布结果

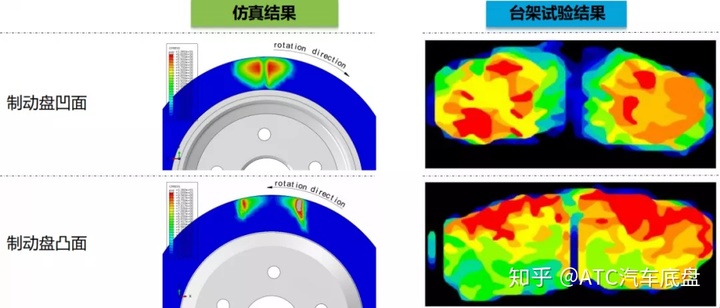

最高温度点的位置 - 凹凸两面不对称

最高温度点的温度对比 - 凸面温度

热容量分析结果2:径向温度分布


径向温度分布结果

凹凸两面温升曲线 - 先升高后降低

凹凸两面温度对比 - 内径位置凹面高于凸面 - 外径位置凸面高于凹面

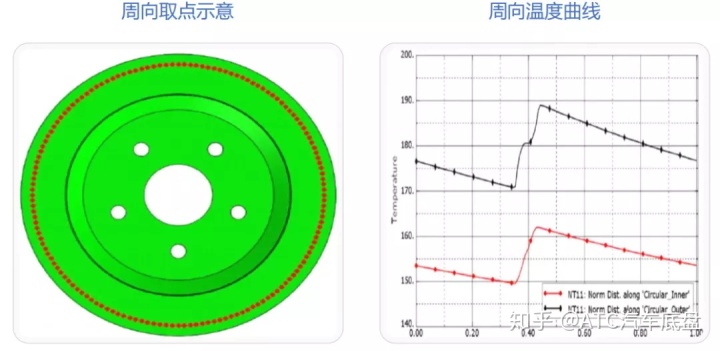

热容量分析结果3:周向温度分布


周向温度分布结果

摩擦前后温度对比 - 摩擦过程温度上升 - 摩擦后温度缓慢下降

摩擦过程温度 -温升不均匀

凹凸面温度对比 - 凸面高于凹面

热容量分析结果4:厚度方向温度分布

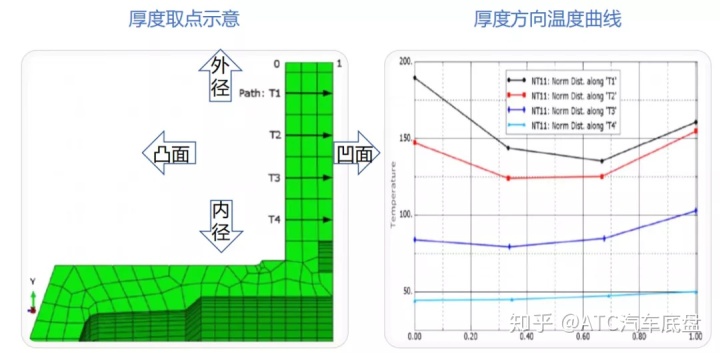

厚度方向温度结果

内外径温度对比 - 内径低于外径

凹凸面温度对比 -内径处凹面高于凸面 -外径处凸面高于凹面

中间层温度 - 温度低于摩擦面 - 温升小于摩擦面

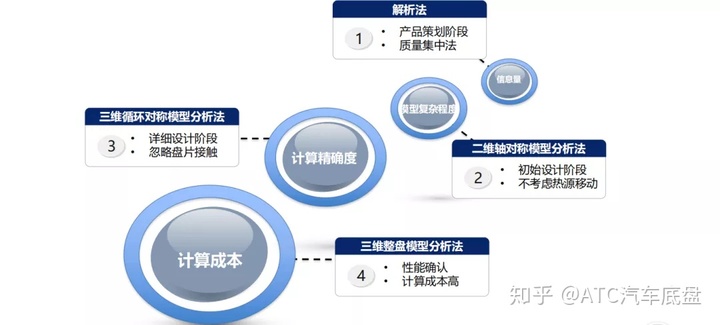

热分析方法的应用

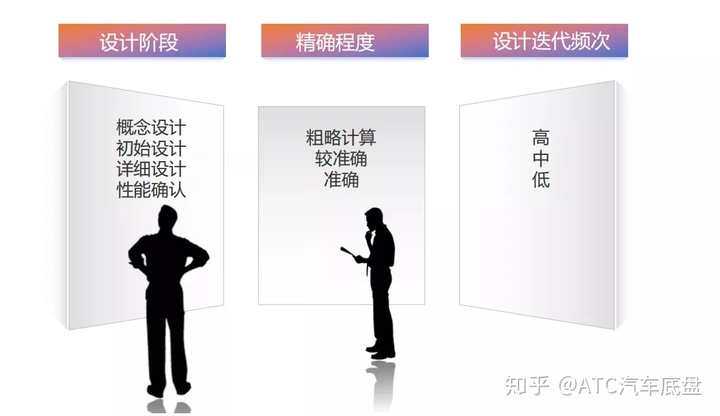

热分析方法回顾

优缺点:

计算成本低

基于集中质量法,不考虑不均匀温度分布


应用

概念设计阶段

验证产品直接替换

二维轴对称模型分析法

考虑不均匀截面的温度分布;计算成本低

没有体现热源沿周向的流动


应用

初始设计阶段

制动系安装尺寸确认,需求具体


三维轴循环对称模型分析法

优缺点:

考虑制动盘结构沿周向的循环变化

忽略了盘片的周期性接触以及非均匀接触的影响


应用

详细设计阶段

方案优化对比


三维整盘模型分析法

客观全面评价制动盘热性能

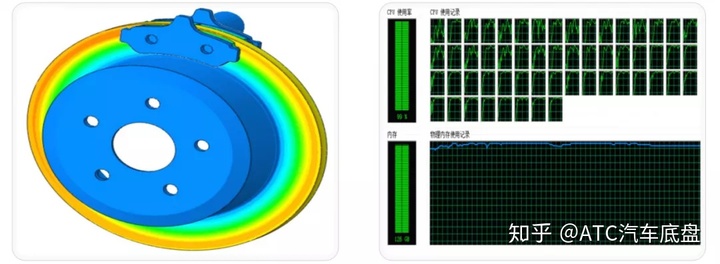

占用大量分析资源


应用

产品性能的终极设计确认

深入理解制动盘性能

探索其他未知因素

总结
