10月中旬苹果推出全新iPhone 12手机,手机采用了全新无线充电设计,最大充电功率可达15W,相比老款机型翻了一倍。此外还同步推出了MagSafe磁吸无线充电器A2140和双项无线充电器A2458,两款产品各有千秋。
其中双项充电器物如其名,由两块充电板连接组成,展开可同时为iPhone 12和Apple Watch进行充电,折叠又十分小巧,方便收纳携带。不过作为二合一设计的产品,其售价竟达到了1049元,是MagSafe充电器价格的三倍还要多,确实够让人瞠目结舌的。下面充电头网就对这款千元无线充进行详细拆解,一起来看看其内部如何设计。
一、苹果MagSafe双项无线充电器外观
![57db7c54e19d706c0e2867f07c2f21a6.png](https://img-blog.csdnimg.cn/img_convert/57db7c54e19d706c0e2867f07c2f21a6.png)

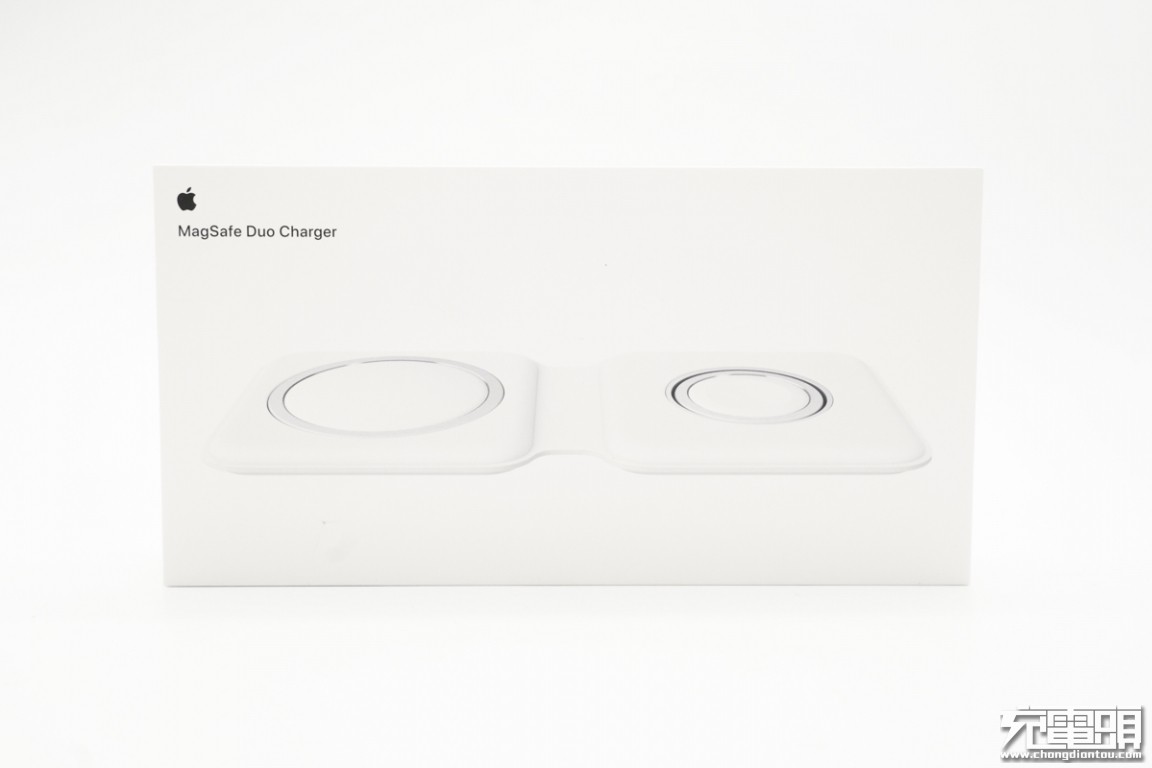

包装盒设计依旧十分简洁,左上角设有苹果Logo和MagSafe Duo Charger名称,中间是双项无线充外观图。
![0e94ee438d4296ec100200e88b6bd0ff.png](https://img-blog.csdnimg.cn/img_convert/0e94ee438d4296ec100200e88b6bd0ff.png)
侧面贴有参数、日期和兼容性贴纸。产品名称为MagSafe双项无线充电器,型号A2458,支持9V2.6A或5V3A输入,兼容适用于iPhone(配最新版iOS)和Apple Watch(配最新版watchOS)的MagSafe。
![059f28a1c54f6f32a5d9de383534936d.png](https://img-blog.csdnimg.cn/img_convert/059f28a1c54f6f32a5d9de383534936d.png)
包装盒是天地盖设计,底部印有产品名称、Lightning和USB-C接口标识、产品使用示意图,支持iPhone和Apple Watch同时充电,并且已经通过了CE认证。
![ba41fef0596e95a80e7bbcfc2780e059.png](https://img-blog.csdnimg.cn/img_convert/ba41fef0596e95a80e7bbcfc2780e059.png)

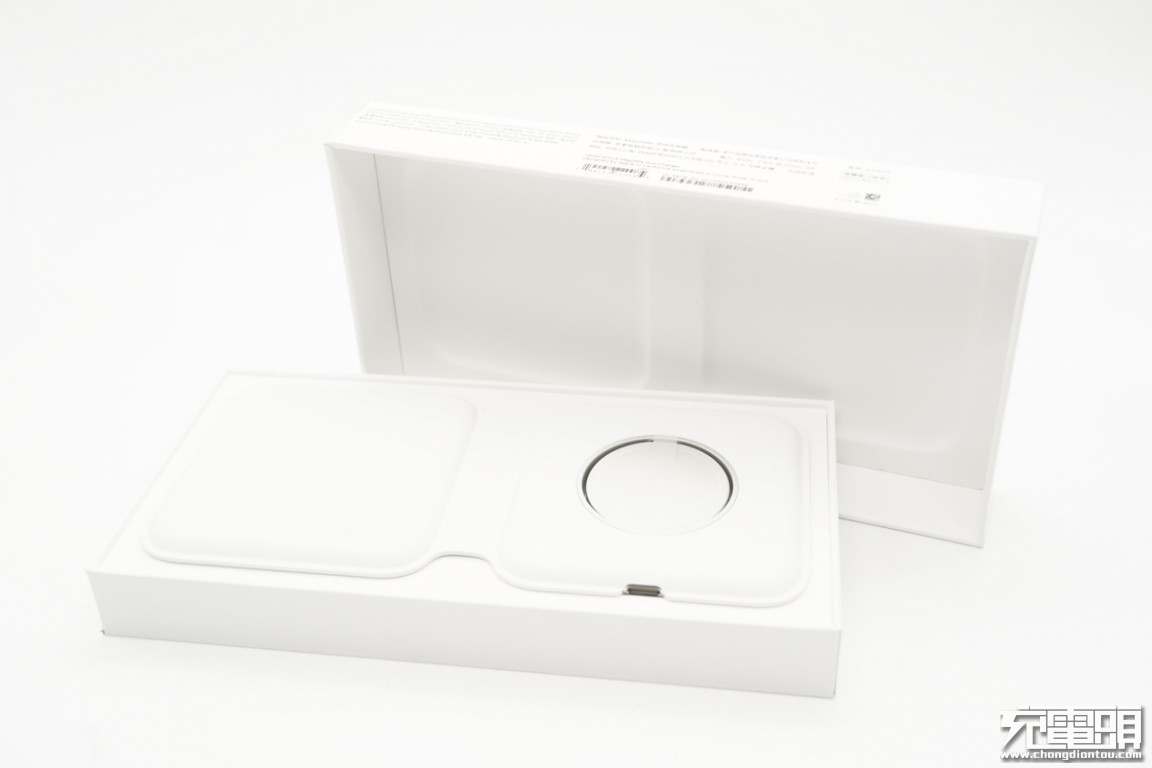

打开盒子,无线充展开放置。
![a58f426e3f18faab1989333389a091ff.png](https://img-blog.csdnimg.cn/img_convert/a58f426e3f18faab1989333389a091ff.png)
顶盖上设有两个凹槽,可以用来固定保护无线充。
![4064532b8511b2436323dee55e2e6aff.png](https://img-blog.csdnimg.cn/img_convert/4064532b8511b2436323dee55e2e6aff.png)
无线充电器下也设有两个凹槽,分别用来放数据线和使用说明书。
![27d422c06d68feb8e21d8b5217d8d534.png](https://img-blog.csdnimg.cn/img_convert/27d422c06d68feb8e21d8b5217d8d534.png)

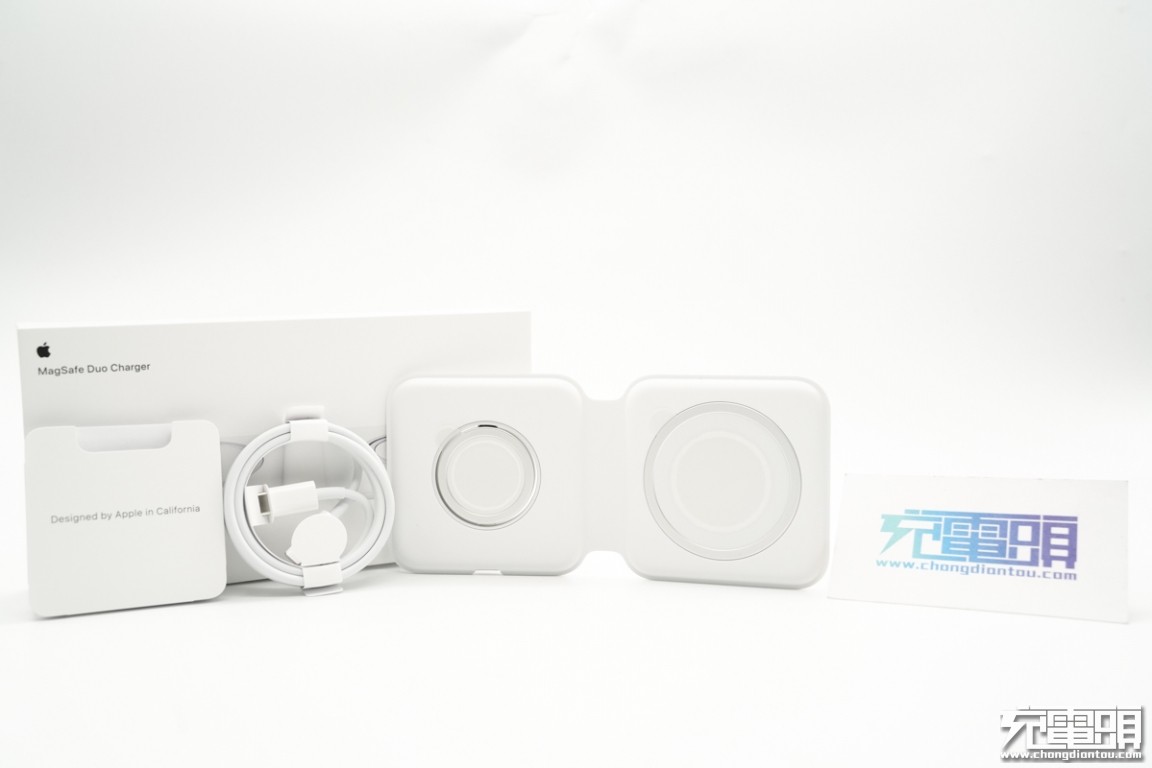

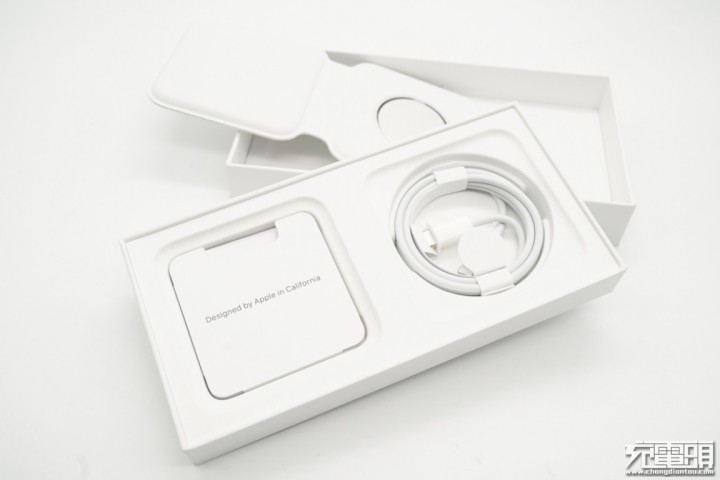

包装内全部东西一览。
![a515ededfe5da124ac637ac469f32af5.png](https://img-blog.csdnimg.cn/img_convert/a515ededfe5da124ac637ac469f32af5.png)
小纸盒内放有三包凭证和使用说明书。
![c95cce856a22c08623d6ccde95e40c00.png](https://img-blog.csdnimg.cn/img_convert/c95cce856a22c08623d6ccde95e40c00.png)

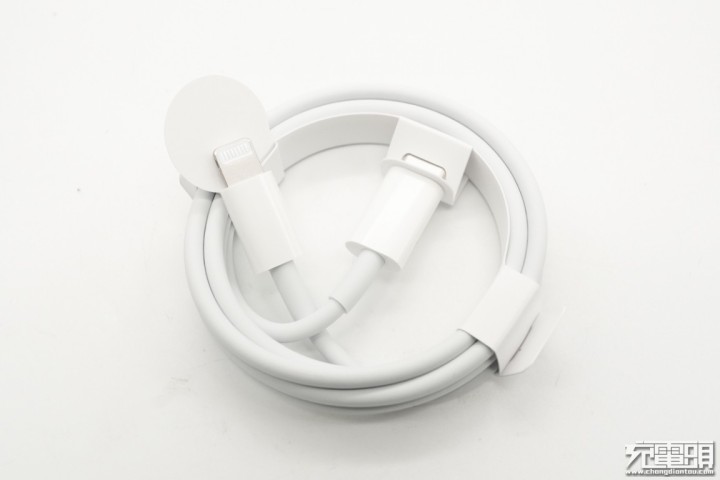

线缆使用卡纸固定,整个包装全部纸质化响应环保口号。
![25f74244bc789cc9d96a72dcbcf7cced.png](https://img-blog.csdnimg.cn/img_convert/25f74244bc789cc9d96a72dcbcf7cced.png)

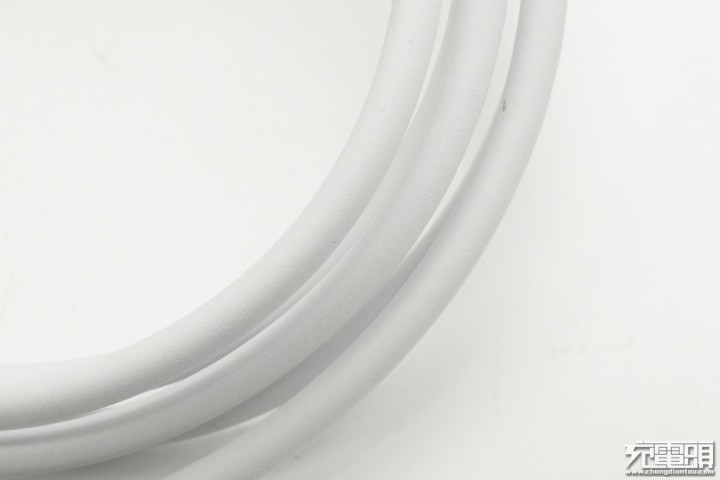

线身外皮依旧是可降解材质,表面磨砂。
![8bbf1bfb060474d42cd698e24196ddcc.png](https://img-blog.csdnimg.cn/img_convert/8bbf1bfb060474d42cd698e24196ddcc.png)
线头塑料壳亮面设计方便插拔,Lightning端头针脚为银色,符合C94特性。
![dc424680af82d0bac486a28df7dcdd06.png](https://img-blog.csdnimg.cn/img_convert/dc424680af82d0bac486a28df7dcdd06.png)

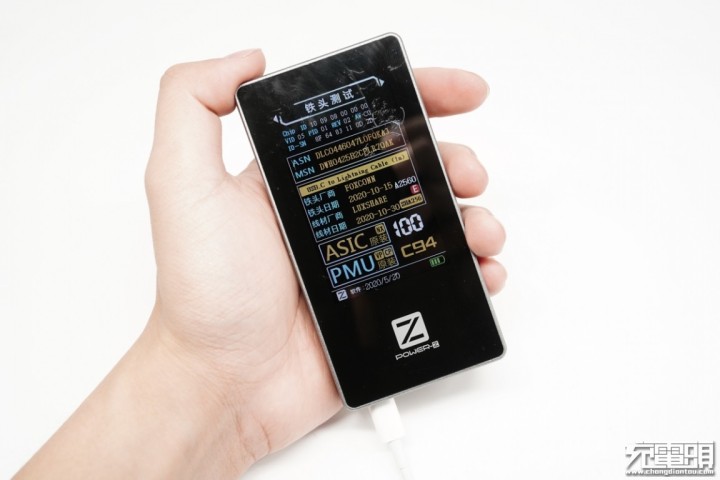

使用ChargerLAB Power-Z MF001对Lightning端子进行测试,从测试仪屏幕中可以看到,线缆ASIC、PMU均为原装C94元件,评分为100分。
![c7039ee2b1e0c30398fadf06daebbda9.png](https://img-blog.csdnimg.cn/img_convert/c7039ee2b1e0c30398fadf06daebbda9.png)

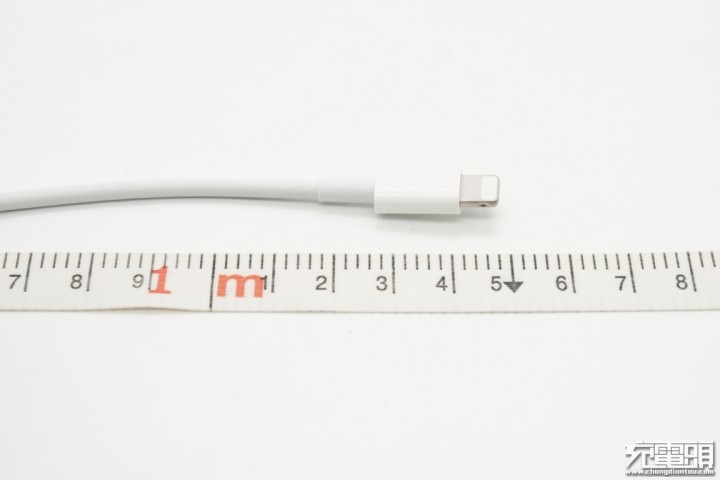

整根线缆长度约为105cm。
![4ca78c3b3bd9edc3f70ef6fd516ffbdf.png](https://img-blog.csdnimg.cn/img_convert/4ca78c3b3bd9edc3f70ef6fd516ffbdf.png)

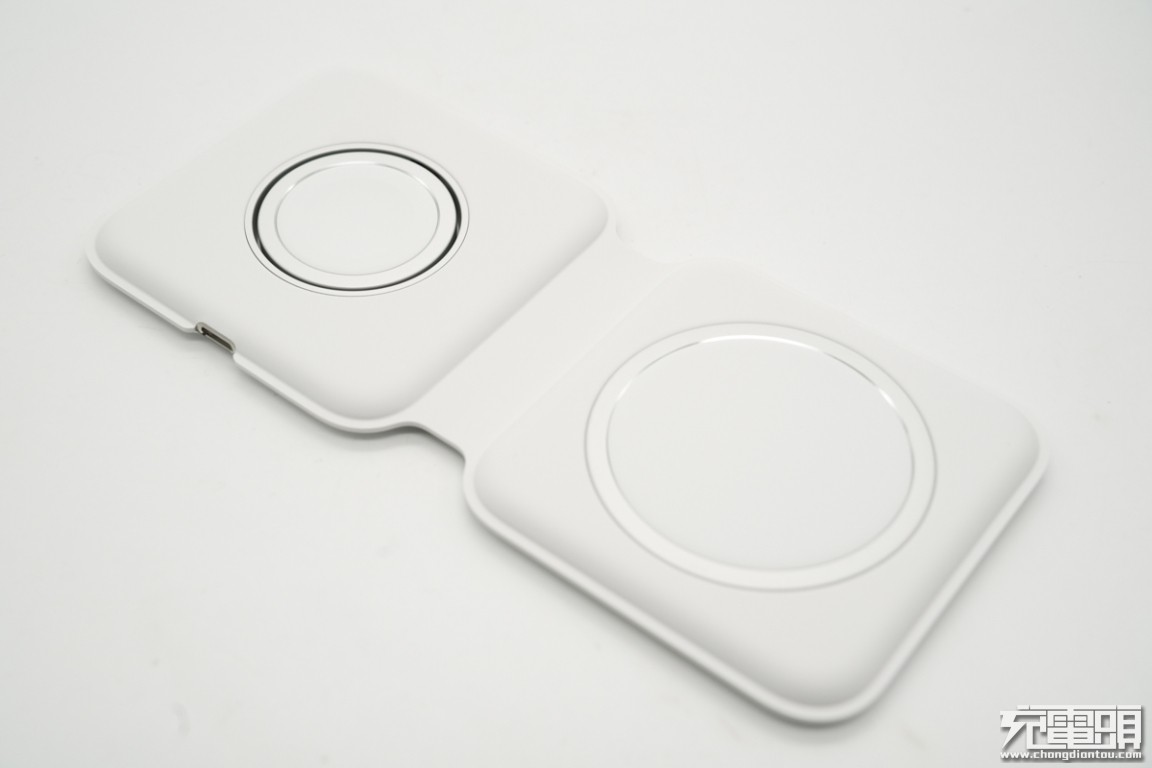

苹果MagSafe双项充电器由两块方块充电板组成,中间采用了柔性连接。产品通体白色,表面皮质外观,具有类肤手感,整体做工十分精致。
![16d3a70bdc2e2b487032bb453f8900cc.png](https://img-blog.csdnimg.cn/img_convert/16d3a70bdc2e2b487032bb453f8900cc.png)
充电板采用磁吸式设计,折叠时吸附在一起,收纳携带方便。
![171a86ee25f1dcd65e55c2983e3cddfb.png](https://img-blog.csdnimg.cn/img_convert/171a86ee25f1dcd65e55c2983e3cddfb.png)
手机充电板正面贴有防刮塑料膜。
![4a2502f6abaff8bdc38014767af4e23f.png](https://img-blog.csdnimg.cn/img_convert/4a2502f6abaff8bdc38014767af4e23f.png)

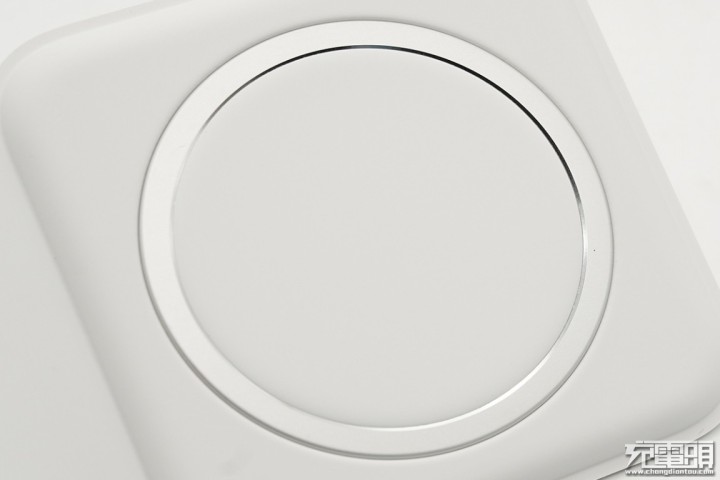

无线充区域大小和苹果MagSafe磁吸无线充电器一样。
![f2c3dfe18f9dc5bd9663299876587075.png](https://img-blog.csdnimg.cn/img_convert/f2c3dfe18f9dc5bd9663299876587075.png)

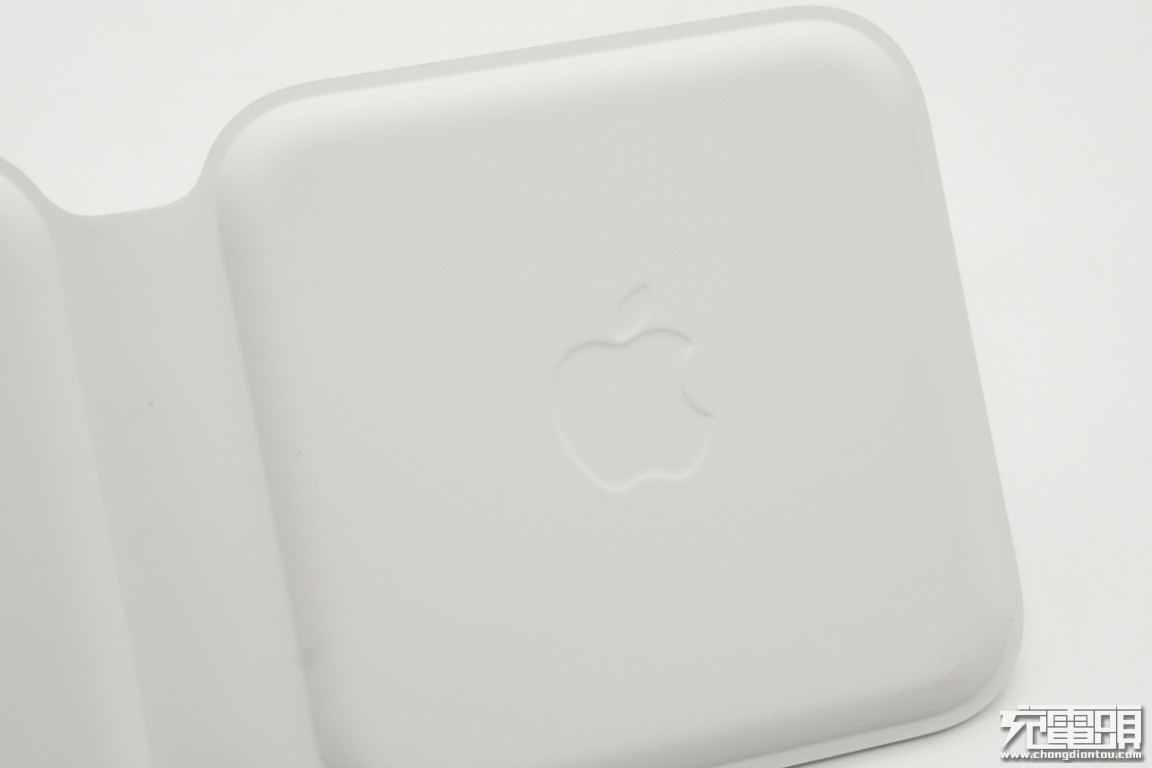

背面中心凹印苹果logo。
![5a90ab87ff8a9b3e11fcaeb7cebe501e.png](https://img-blog.csdnimg.cn/img_convert/5a90ab87ff8a9b3e11fcaeb7cebe501e.png)
另一块板子中心镂空,并安置手表磁吸充电板,Apple Watch横置或立式均可进行无线充电。
![dac9300ae2d1cda81184b3d867d11894.png](https://img-blog.csdnimg.cn/img_convert/dac9300ae2d1cda81184b3d867d11894.png)

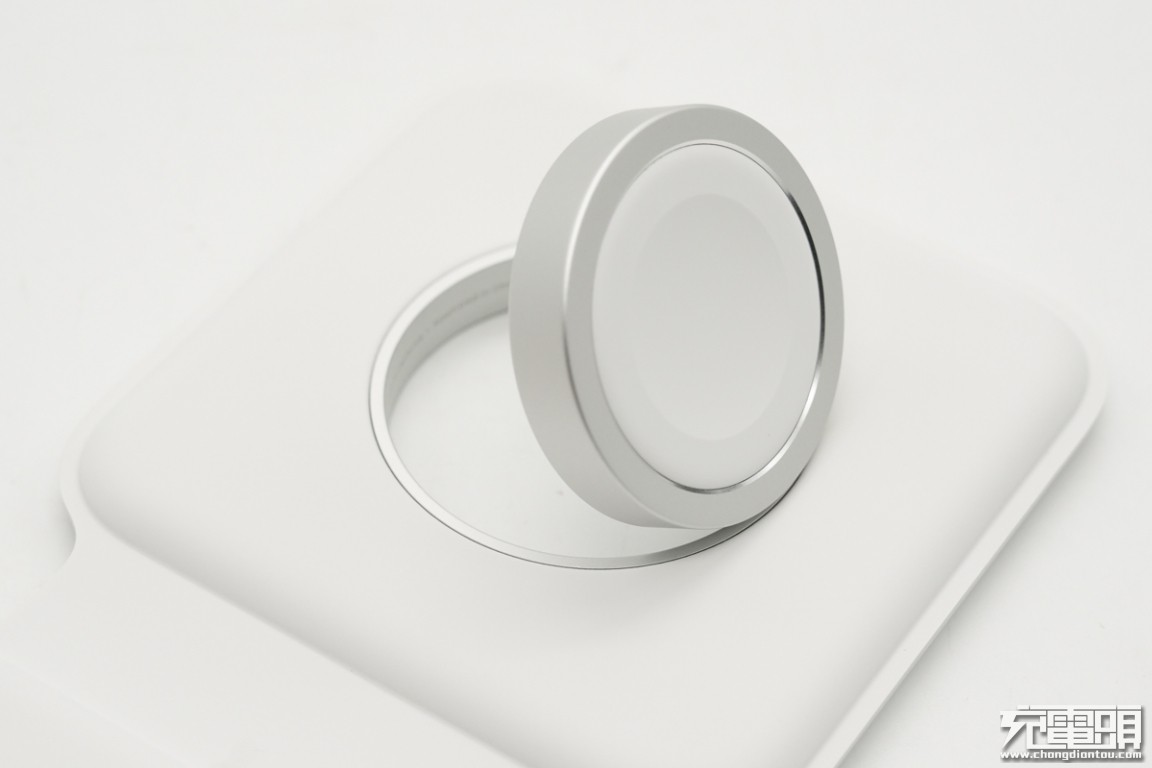

手表磁吸充电板采用金属转轴连接,精致耐用。
![f9bca7207070f8256bd6c8f35cb8720a.png](https://img-blog.csdnimg.cn/img_convert/f9bca7207070f8256bd6c8f35cb8720a.png)

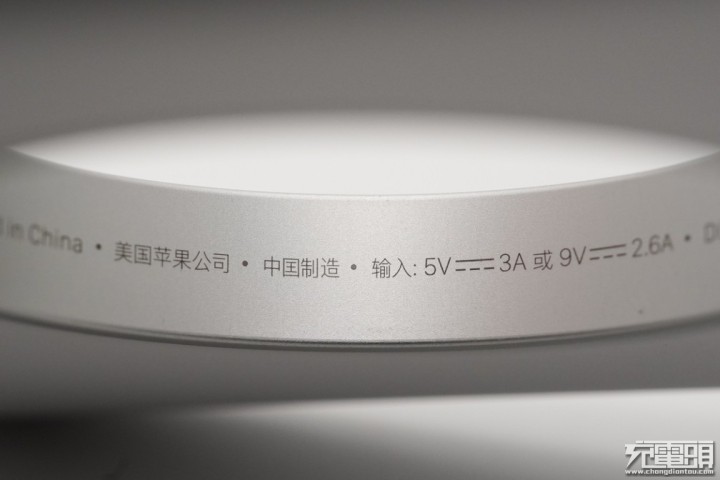

金属环上设有产品信息
名称:MagSafe Duo Charger/双项充电器
型号:A2458
输入:5V3A或9V2.6A
美国苹果公司设计,中国制造。
![7d05d1e1830baa0cdccc27ce7a469ac6.png](https://img-blog.csdnimg.cn/img_convert/7d05d1e1830baa0cdccc27ce7a469ac6.png)

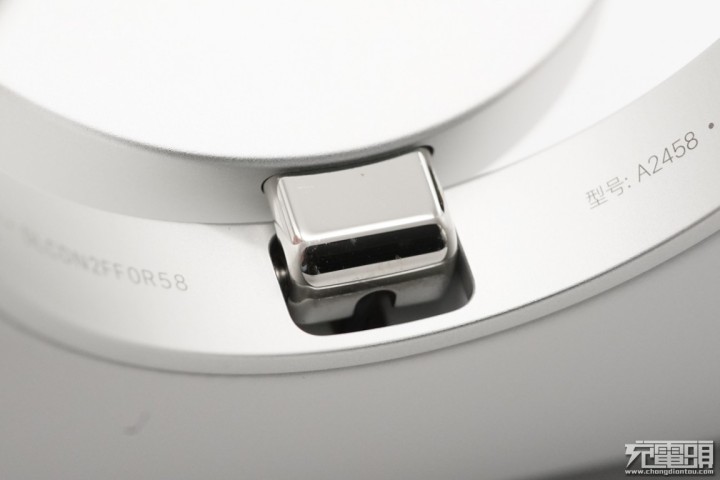

侧边配有Lightning输入接口,金属环设计看上去很精致。
![1cd45776791773878249c2be8cd33bc7.png](https://img-blog.csdnimg.cn/img_convert/1cd45776791773878249c2be8cd33bc7.png)
使用游标卡尺实测无线充电器展开后长度为160.73mm。
![4fb89d595fce735b48686dc6072ac54d.png](https://img-blog.csdnimg.cn/img_convert/4fb89d595fce735b48686dc6072ac54d.png)

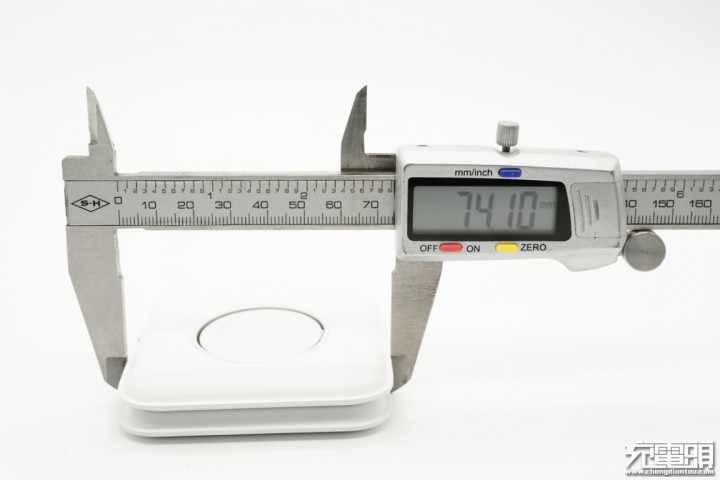

宽度为74.1mm。
![0027ab899943efaa11ae5b077729a8b4.png](https://img-blog.csdnimg.cn/img_convert/0027ab899943efaa11ae5b077729a8b4.png)

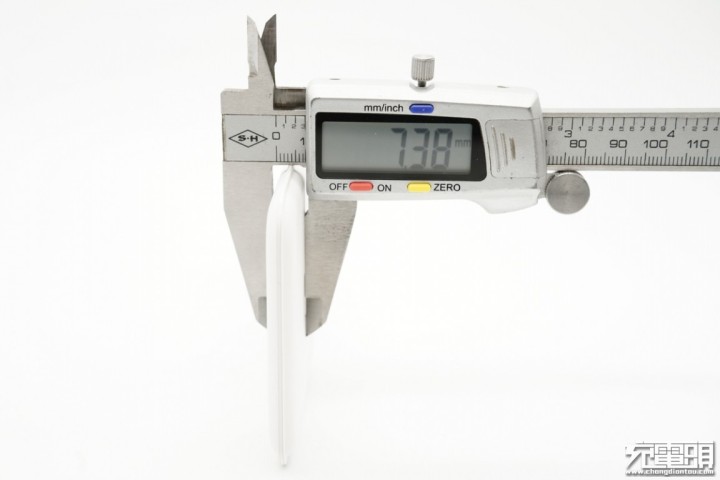

厚度为7.38mm。
![e4f7225edbefaa83013e6a99f5c9bab3.png](https://img-blog.csdnimg.cn/img_convert/e4f7225edbefaa83013e6a99f5c9bab3.png)
充电板厚度和一元硬币直径直观对比。
![d8242d1bb6bd2b842996b4ac5c3e0087.png](https://img-blog.csdnimg.cn/img_convert/d8242d1bb6bd2b842996b4ac5c3e0087.png)

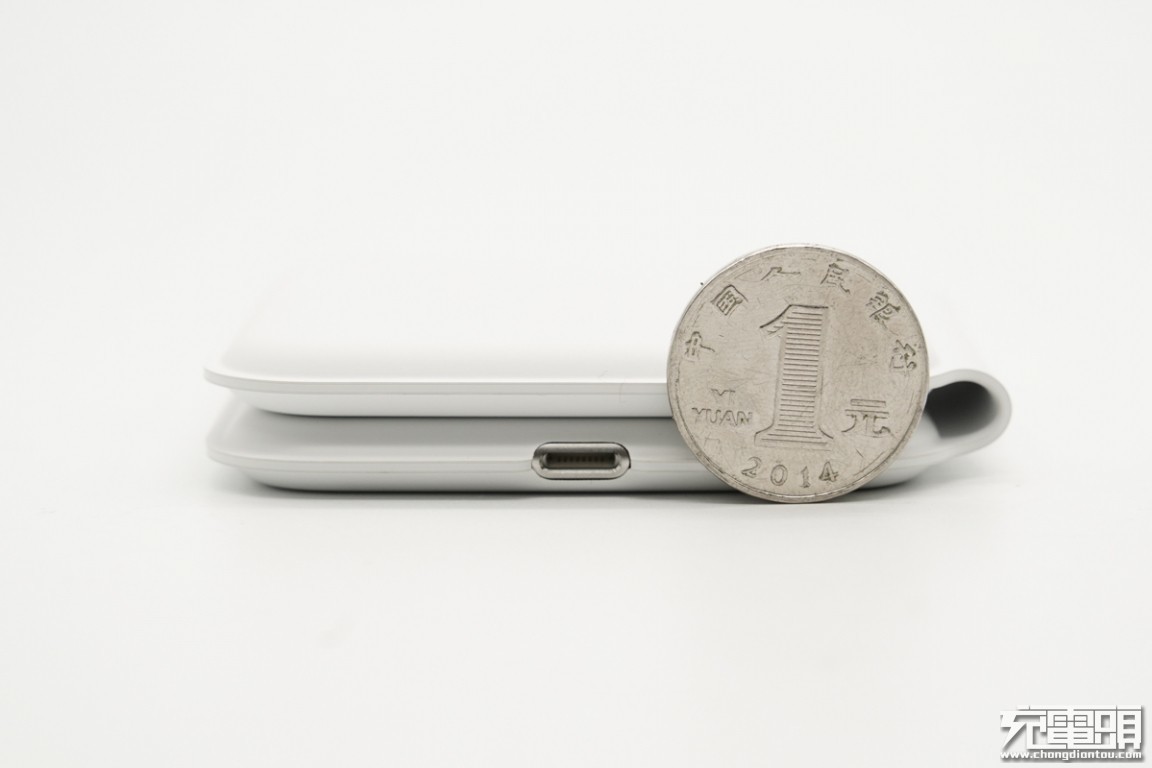

即使折叠起来厚度也仅为一元硬币直径的一半,携带外出十分方便。
![ec128d0b036aabf434014d573ad162dd.png](https://img-blog.csdnimg.cn/img_convert/ec128d0b036aabf434014d573ad162dd.png)

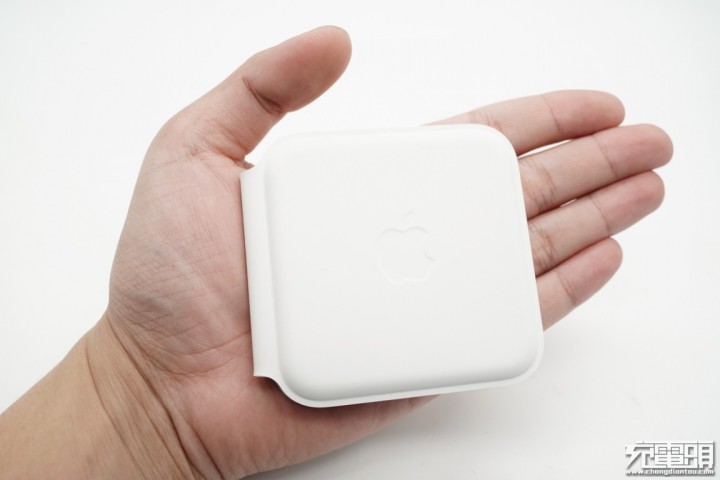

折叠起来拿在手上的直观感受。
![aaf62c092f4cef6589dad01edd84a80e.png](https://img-blog.csdnimg.cn/img_convert/aaf62c092f4cef6589dad01edd84a80e.png)

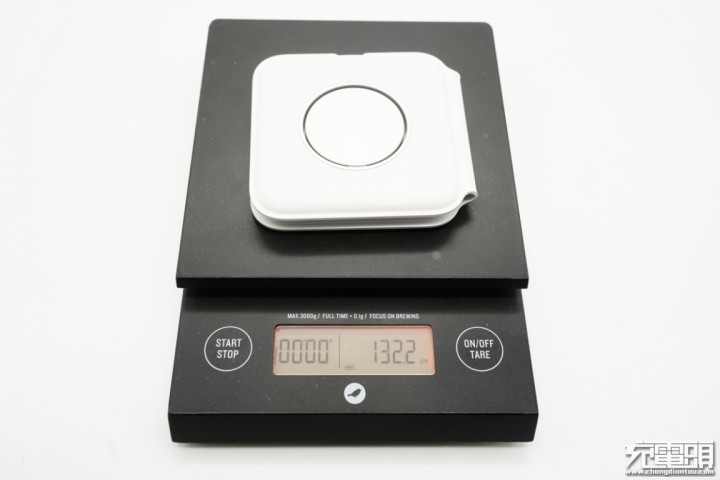

无线充净重约为132g。
![5f0483ff102336416eda2efead1c26de.png](https://img-blog.csdnimg.cn/img_convert/5f0483ff102336416eda2efead1c26de.png)

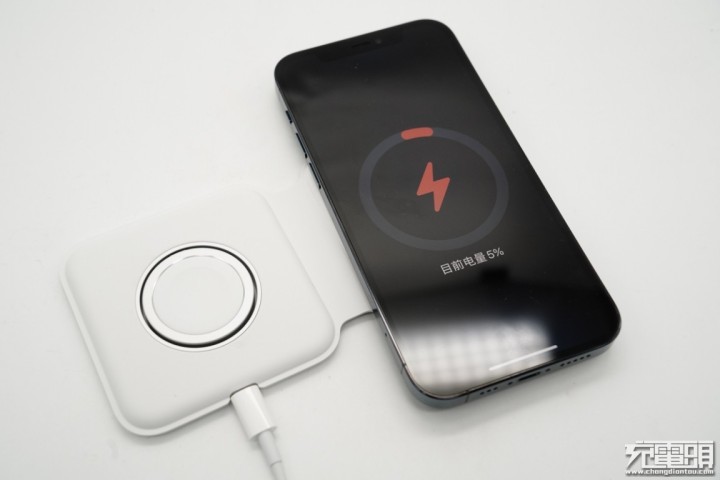

将苹果iPhone 12放到手机无线充电板上,此时手机屏幕跳出MagSafe无线充电的动画提示。
![2d039110aa50d4b405290d442f76fd23.png](https://img-blog.csdnimg.cn/img_convert/2d039110aa50d4b405290d442f76fd23.png)

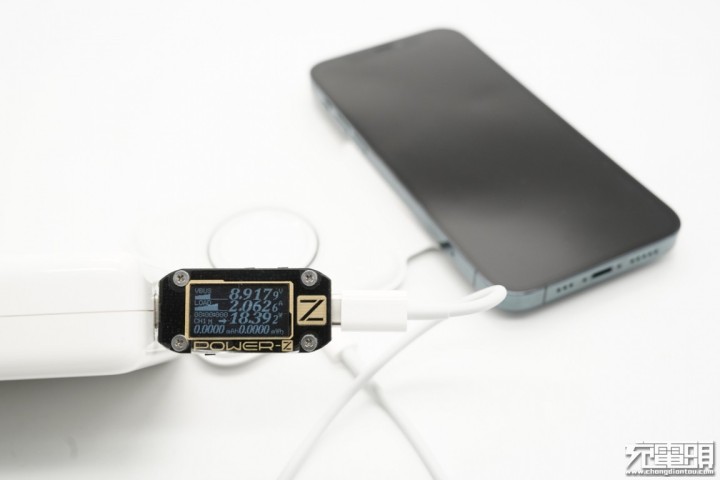

使用ChargerLAB POWER-Z KM001C检测输入功率为8.92V 2.06A 18.39W。
![8d22a70d7abef82042d3d8bc7dfa958f.png](https://img-blog.csdnimg.cn/img_convert/8d22a70d7abef82042d3d8bc7dfa958f.png)

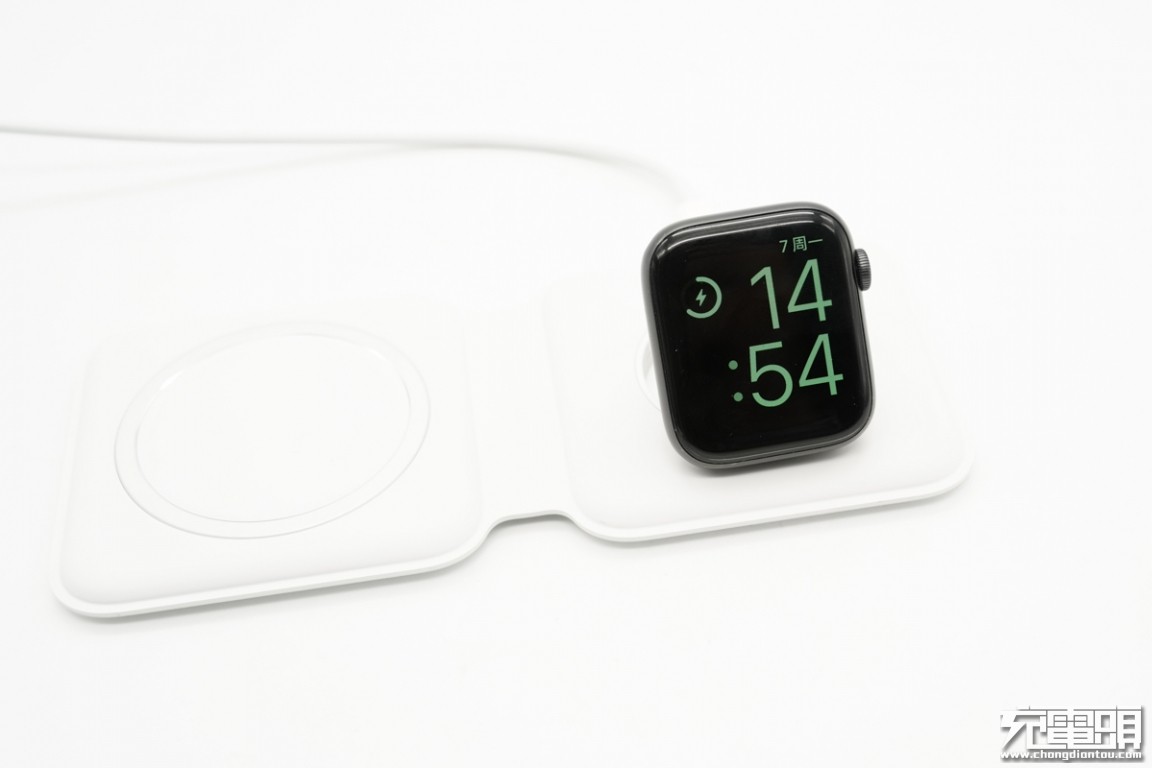

将手表磁吸充电板取出,把手表放上即可,充电的同时还方便观察时间。
![8e801865206af9784163374f35f45a43.png](https://img-blog.csdnimg.cn/img_convert/8e801865206af9784163374f35f45a43.png)

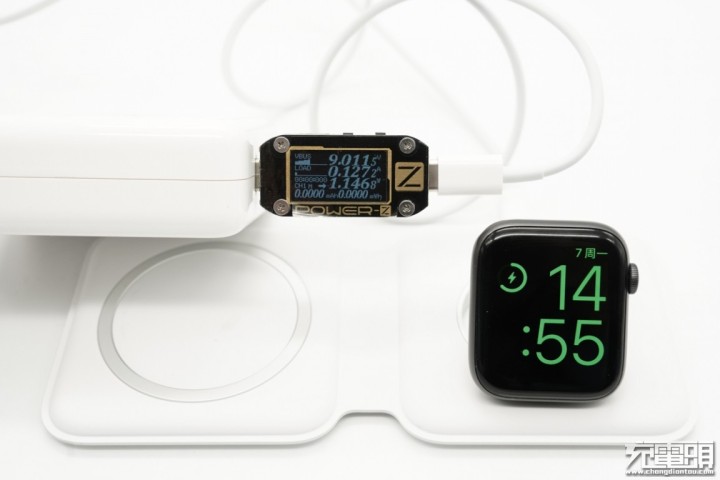

此时使用KM001C测得输入功率为9V 0.13A 1.1W。
![f4e9034c1556f8592da6f606e030da12.png](https://img-blog.csdnimg.cn/img_convert/f4e9034c1556f8592da6f606e030da12.png)

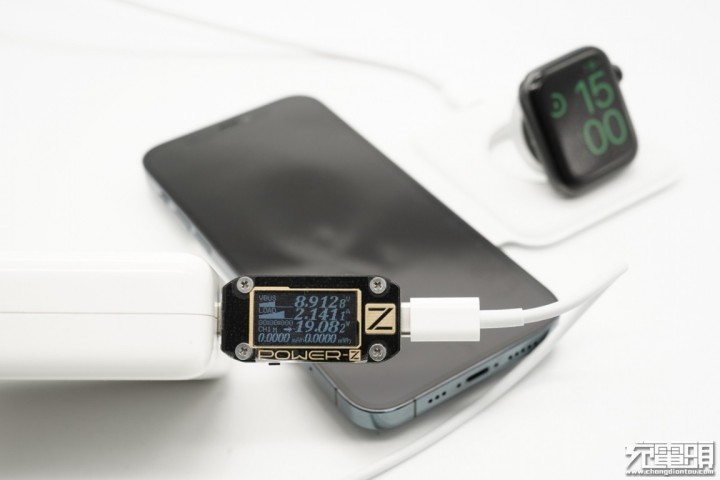

使用这款双项无线充电器同时为iPhone 12和Apple Watch进行充电,使用KM001C测得输入功率为8.9V 2.14A 19.08W。
二、苹果MagSafe双项无线充电器外观
![0002fac3af86eafbb2c6aa614a5d35f0.png](https://img-blog.csdnimg.cn/img_convert/0002fac3af86eafbb2c6aa614a5d35f0.png)

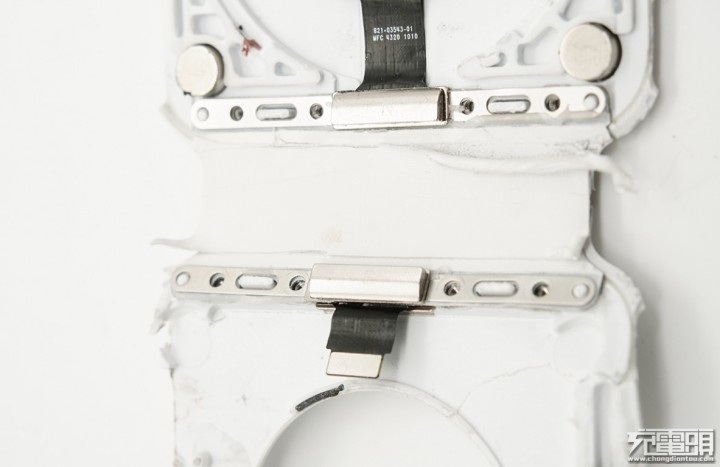

暴力将两块充电板拆开,手机无线充PCB板和输入端PCB板通过排线连接,两侧使用金属片夹住排线,金属片使用螺丝固定在外壳上。
![5f786968694ccfee2393c66b35049344.png](https://img-blog.csdnimg.cn/img_convert/5f786968694ccfee2393c66b35049344.png)
金属片中间粘贴小磁铁。
![a60e6ceb29b5eb86d6f125fd076b3100.png](https://img-blog.csdnimg.cn/img_convert/a60e6ceb29b5eb86d6f125fd076b3100.png)

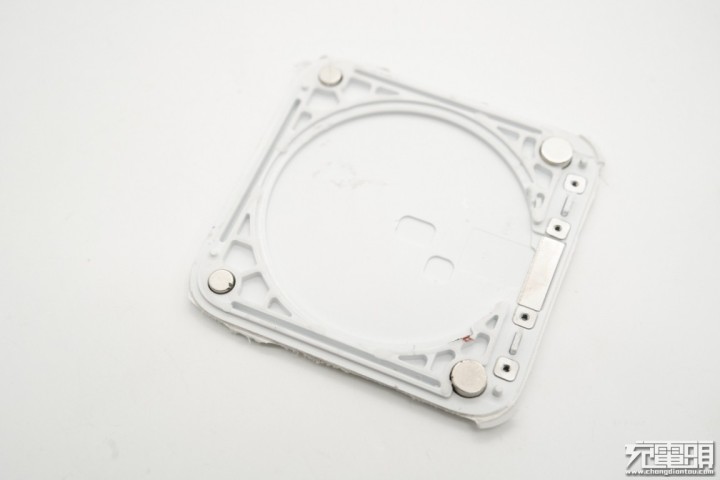

两块充电板机身壳四端均设有圆柱小磁铁,帮助折叠时充电板吸附在一起。
![57e2c502626bac1e233ea9746c8621fd.png](https://img-blog.csdnimg.cn/img_convert/57e2c502626bac1e233ea9746c8621fd.png)

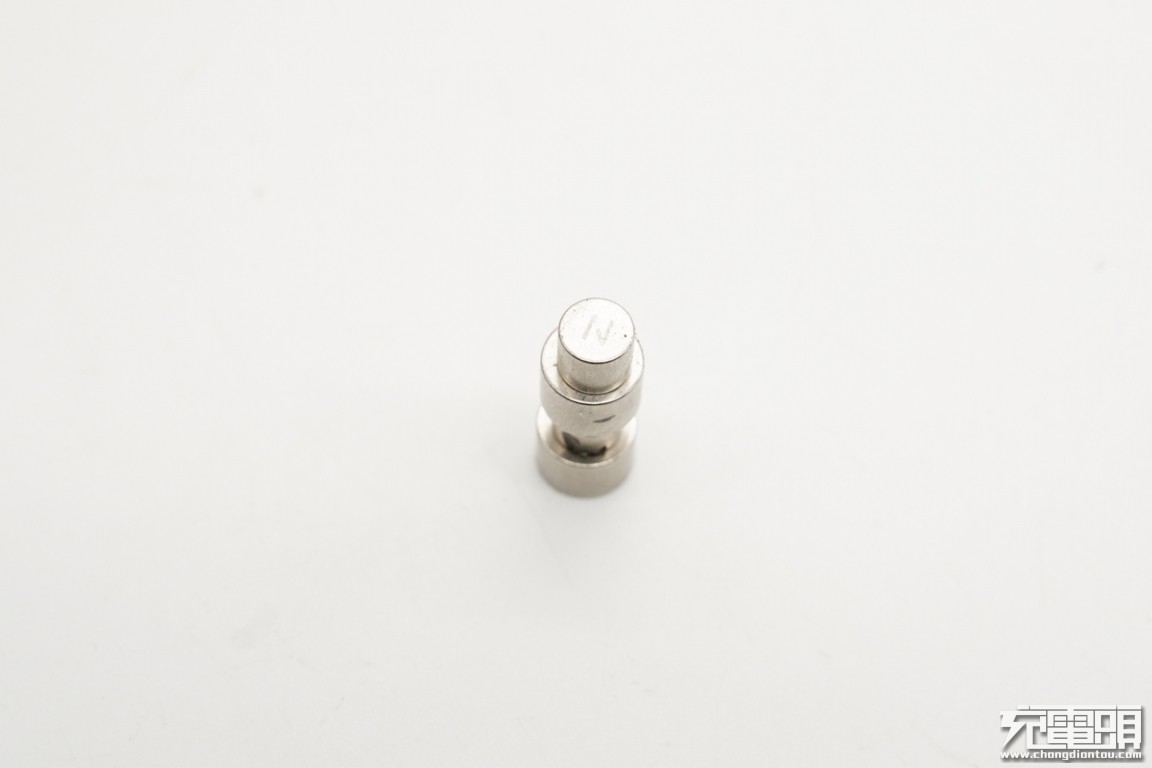

每个小磁铁其中一面上都印有N字样,方便区别。
![4b0e8bac00903ce4435195fe6c5dddd2.png](https://img-blog.csdnimg.cn/img_convert/4b0e8bac00903ce4435195fe6c5dddd2.png)

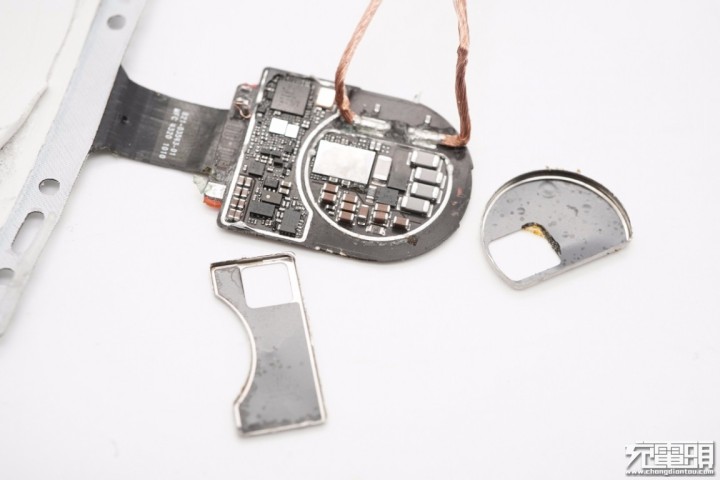

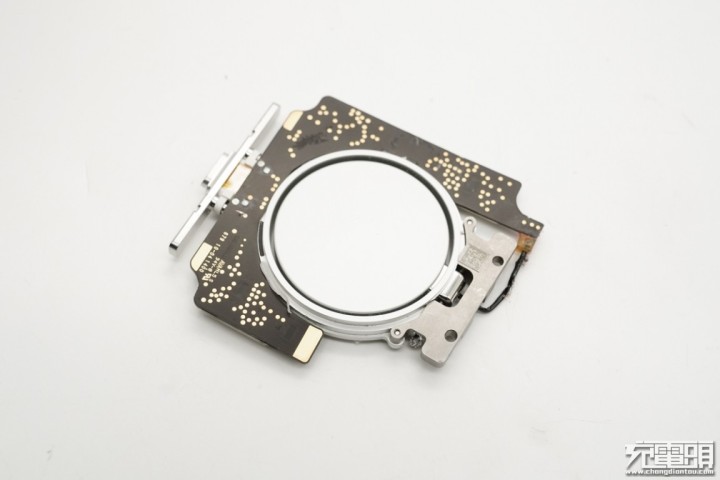

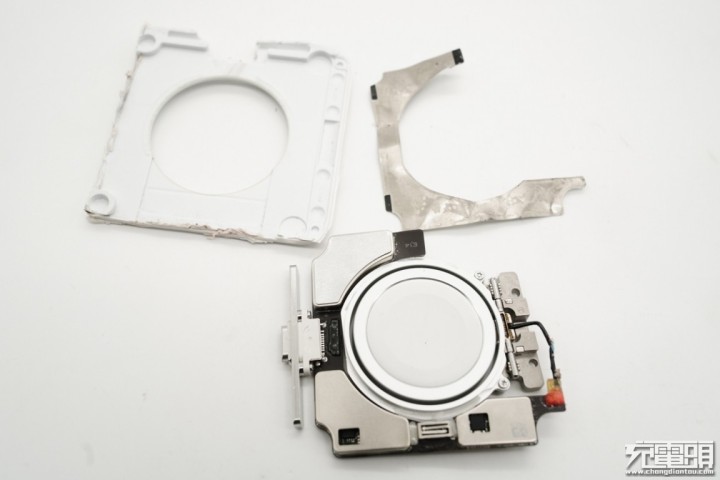

拆下的输入端小板以及手表磁吸充电板,PCB板背面贴有铝箔。
![cb681f4a0a0e27e4afbb391c6a2e73e0.png](https://img-blog.csdnimg.cn/img_convert/cb681f4a0a0e27e4afbb391c6a2e73e0.png)

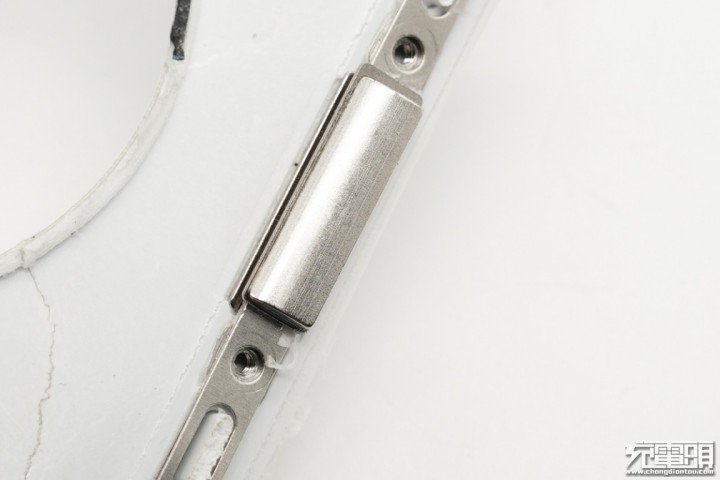

输入端金属条使用螺丝和塑料母座固定在一起。
![f0c37429a057639a06b530c2d56d62f2.png](https://img-blog.csdnimg.cn/img_convert/f0c37429a057639a06b530c2d56d62f2.png)
PCB板正面覆盖三块屏蔽罩,其中两个还镂空处理。
![aa8503235751faaea168714f25687c80.png](https://img-blog.csdnimg.cn/img_convert/aa8503235751faaea168714f25687c80.png)

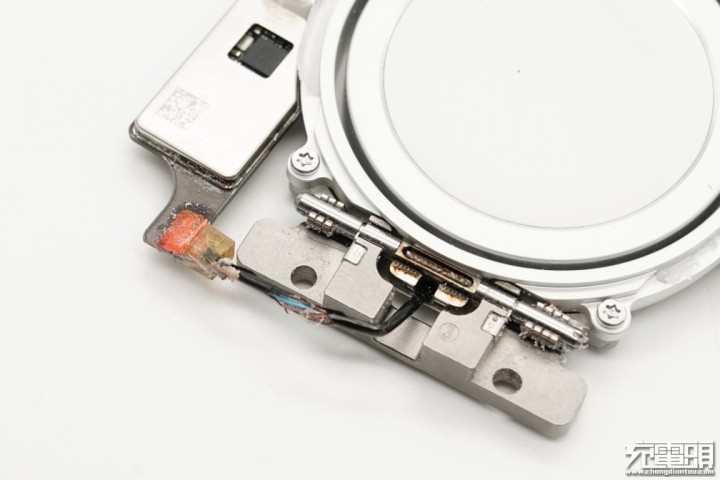

手表磁吸充电板使用螺丝固定在铁块上,线圈通过导线连接电路板,导线外套黑色绝缘管,焊点处注塑绝缘加固处理。
![5919bfc65cd1417bdfe45571cd757085.png](https://img-blog.csdnimg.cn/img_convert/5919bfc65cd1417bdfe45571cd757085.png)
PCB板背面一览。
![7159376e48a79d9ba47406ace1af8571.png](https://img-blog.csdnimg.cn/img_convert/7159376e48a79d9ba47406ace1af8571.png)

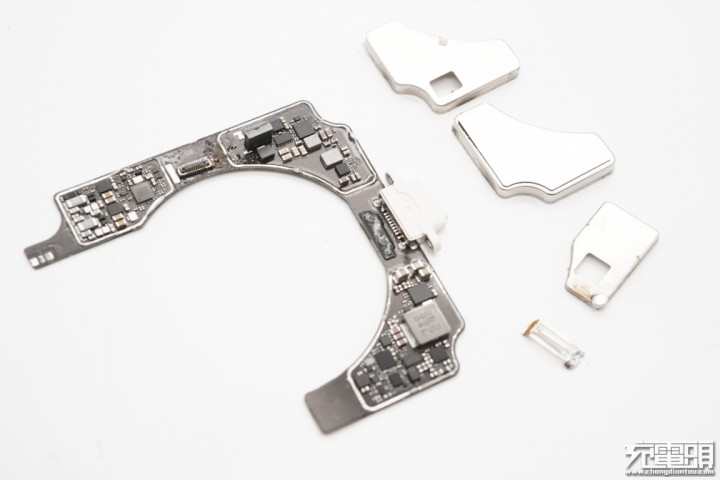

将屏蔽罩拆掉,屏蔽罩下方电路板分为多个功能区域。其中左侧是手表无线充供电、电压调整和控制电路;右侧是手机无线充升压电路。
![6aa5e0df87b139fbbf100c3584788a27.png](https://img-blog.csdnimg.cn/img_convert/6aa5e0df87b139fbbf100c3584788a27.png)

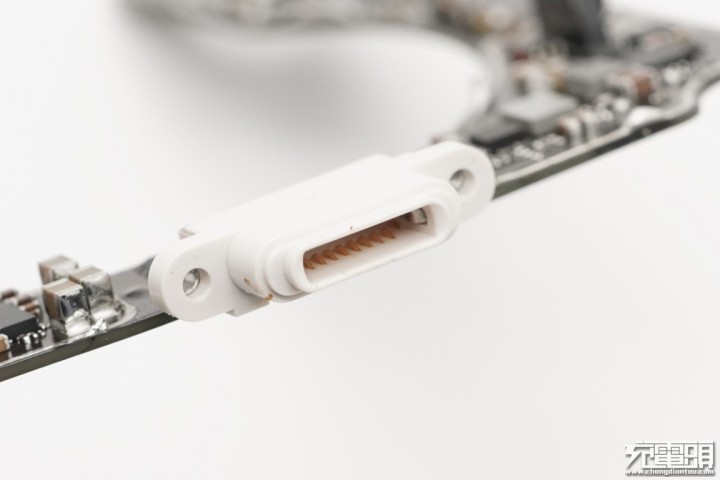

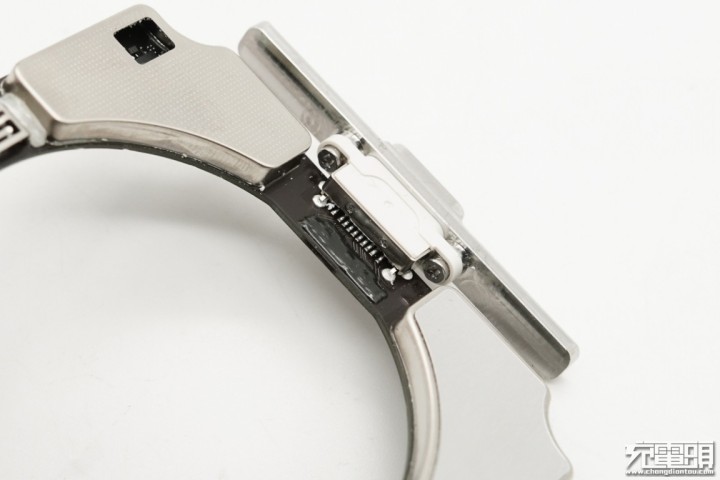

Lightning输入母座特写。
![8dcd4e17a4b642f41b28c71f645e278f.png](https://img-blog.csdnimg.cn/img_convert/8dcd4e17a4b642f41b28c71f645e278f.png)

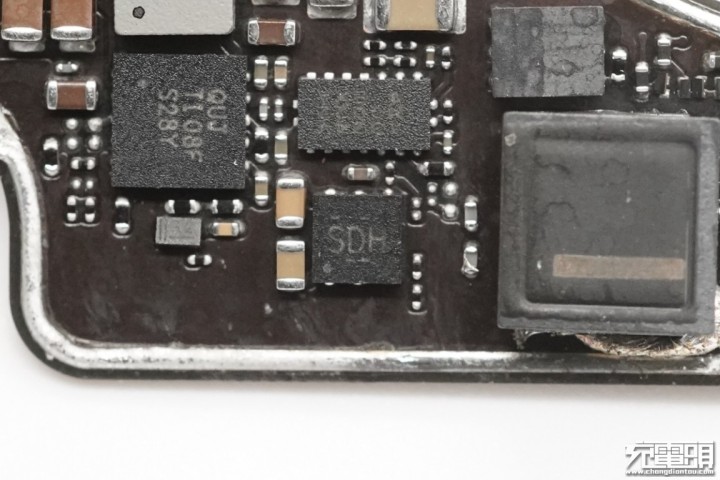

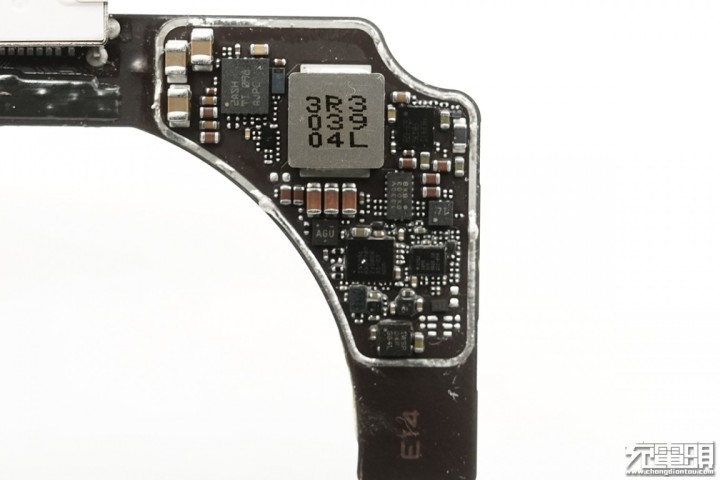

右侧手机无线充升压电路一览。
![4f5a947d373c0ab01b97e6e9d657403f.png](https://img-blog.csdnimg.cn/img_convert/4f5a947d373c0ab01b97e6e9d657403f.png)

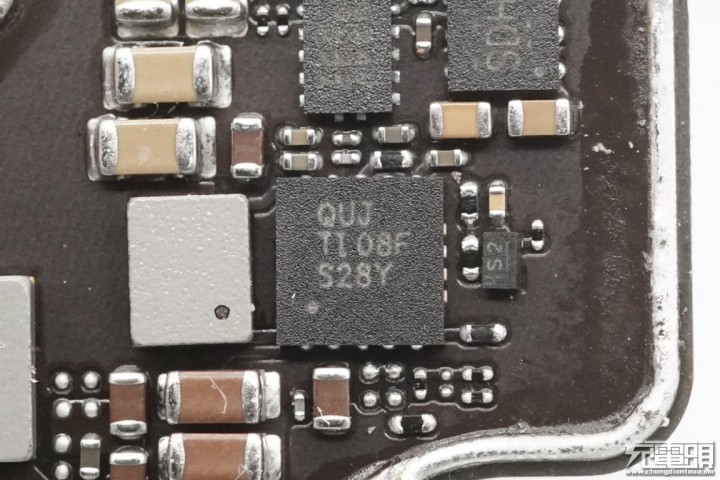

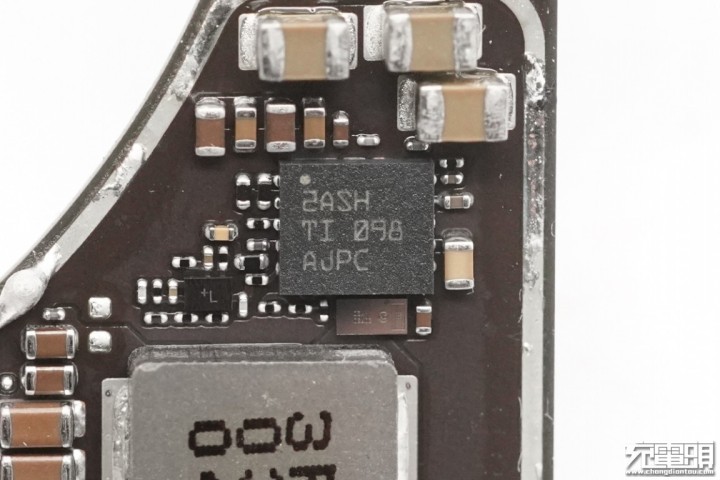

丝印2ASH098AJPC,来自TI德州仪器的TPS61178,升压转换器。
![70e02c1cbdeb01755e1b219c1ba6c9a8.png](https://img-blog.csdnimg.cn/img_convert/70e02c1cbdeb01755e1b219c1ba6c9a8.png)

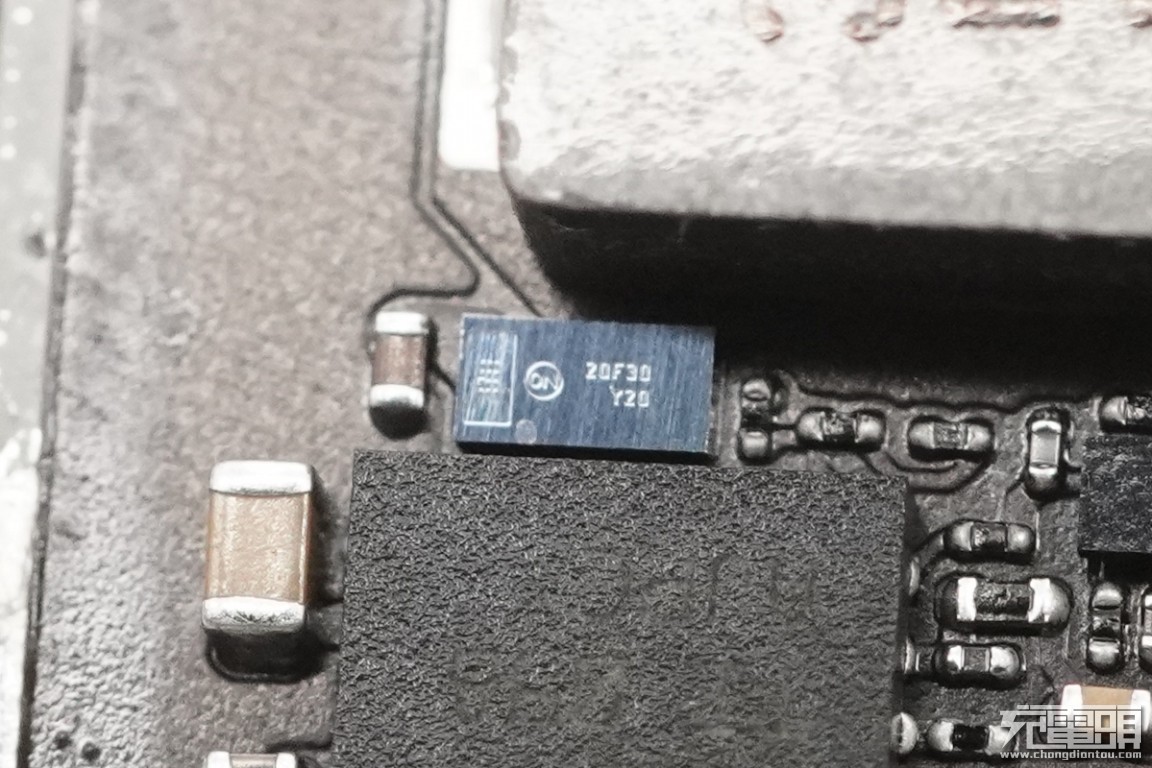

旁边肖特基二极管来自安森美,NSR20F30NXT5G,用于提高转换效率。
![9b505c6c77f5c88f5a9e69707f3794cd.png](https://img-blog.csdnimg.cn/img_convert/9b505c6c77f5c88f5a9e69707f3794cd.png)

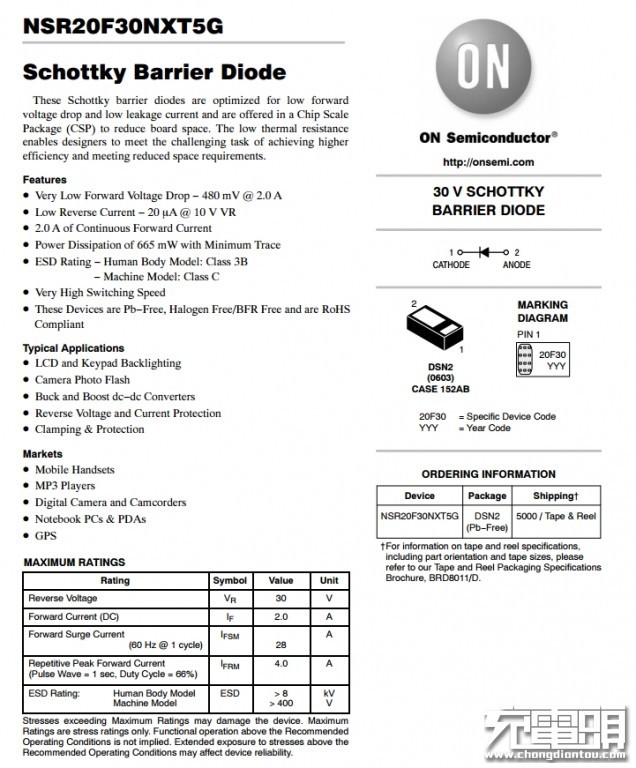

安森美NSR20F30NXT5G资料信息。
![0242762717de5207074d9cba342223a3.png](https://img-blog.csdnimg.cn/img_convert/0242762717de5207074d9cba342223a3.png)

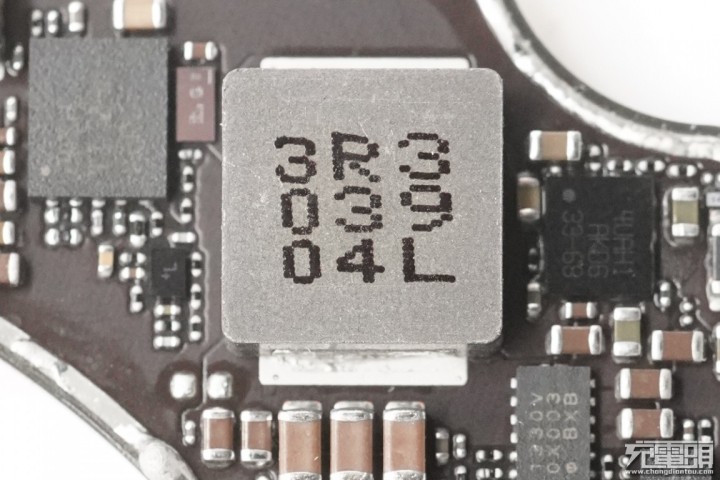

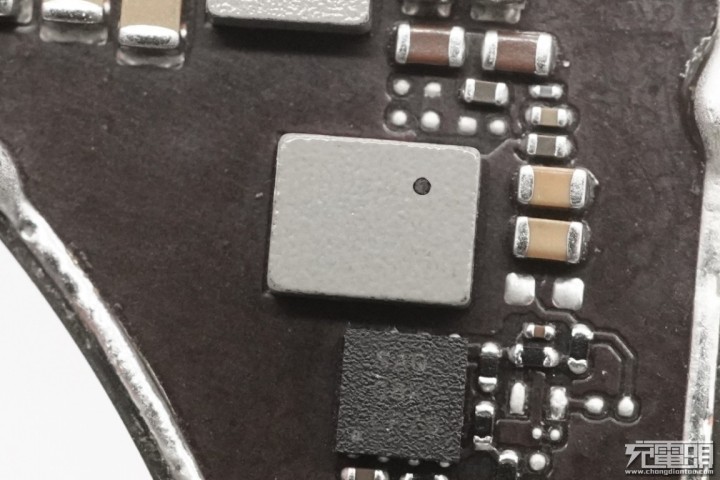

3.3μH合金电感,用于升压。
![058fdc5b35e871988a503334f4af9617.png](https://img-blog.csdnimg.cn/img_convert/058fdc5b35e871988a503334f4af9617.png)

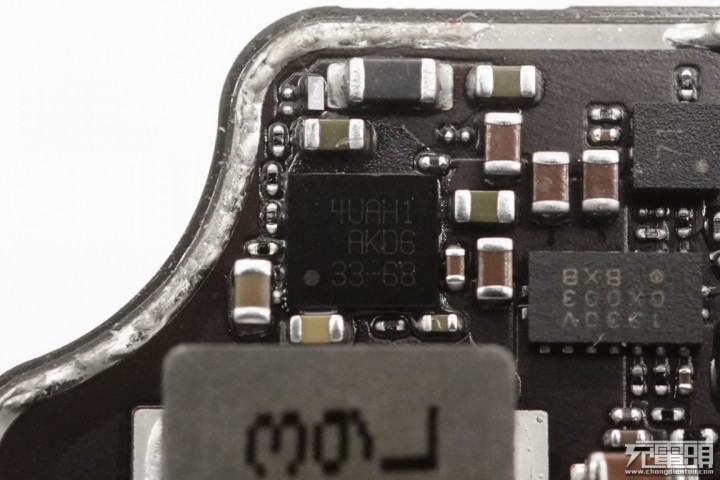

丝印4UAH1AKD6。
![27cf369e628d51f8ec5231b136fb758f.png](https://img-blog.csdnimg.cn/img_convert/27cf369e628d51f8ec5231b136fb758f.png)
丝印1330V的负载开关。
![10563e8ea65d90e8e8777efb950399e0.png](https://img-blog.csdnimg.cn/img_convert/10563e8ea65d90e8e8777efb950399e0.png)

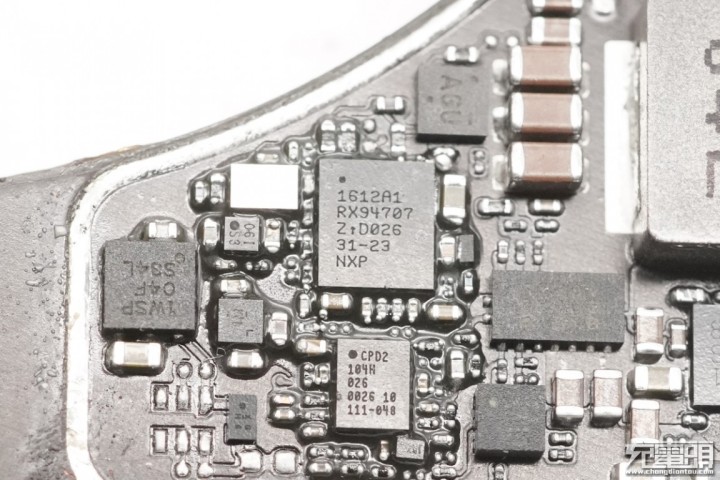

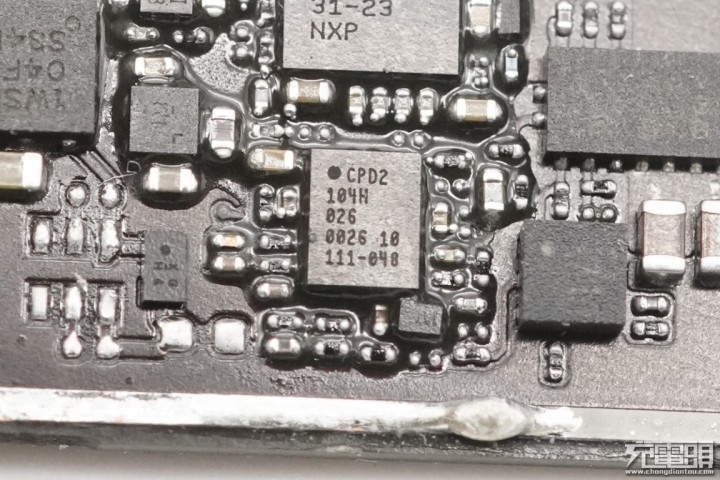

赛普拉斯CYPD2104,负责配合无线充电器需求,动态调节适配器输出电压。
![5d34abd09eb830e3a398893c460e4e94.png](https://img-blog.csdnimg.cn/img_convert/5d34abd09eb830e3a398893c460e4e94.png)

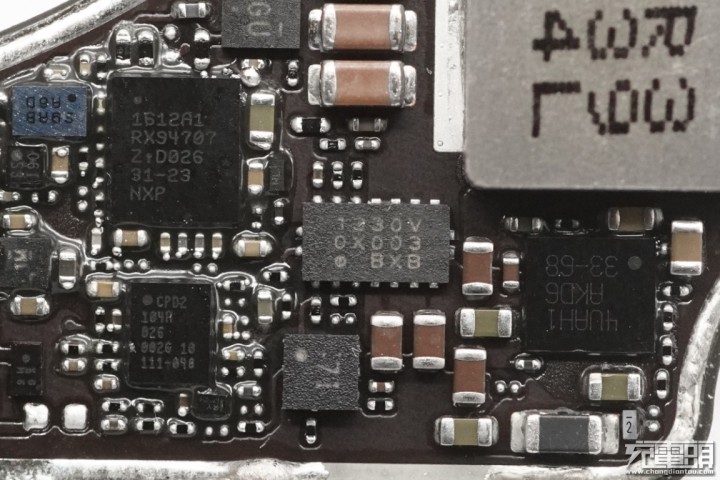

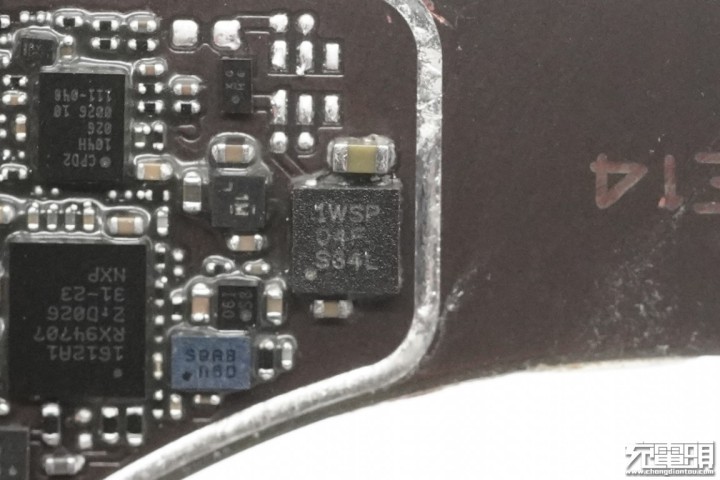

1612A1 充电IC。
![b89486d7e8448330320927f808d0e173.png](https://img-blog.csdnimg.cn/img_convert/b89486d7e8448330320927f808d0e173.png)
TI TPS7A2533 3.3V 线性稳压器,输入电压最高18V,300mA输出电流。
![37dee155e0c10107a0ba9fbed91b3d0b.png](https://img-blog.csdnimg.cn/img_convert/37dee155e0c10107a0ba9fbed91b3d0b.png)

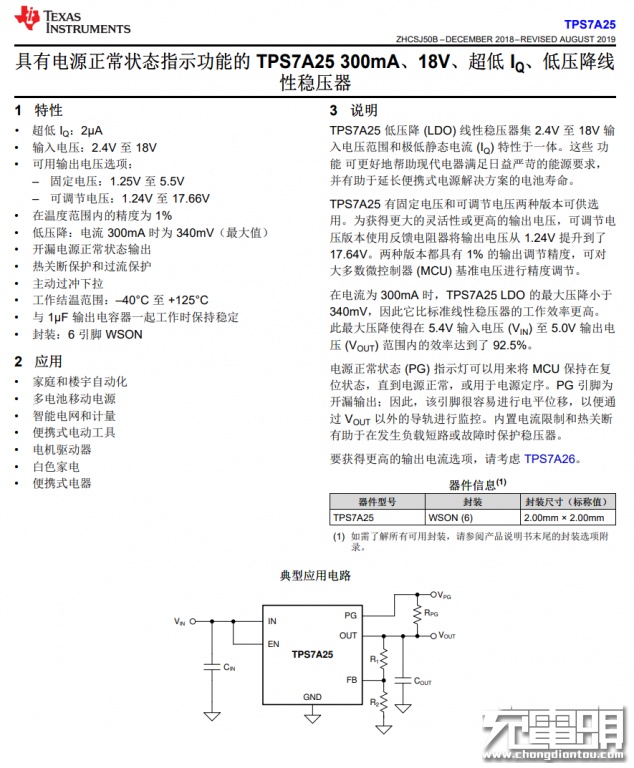

TI TPS7A2533 详细资料。
![c9112a2842a3c8b060bfa4f0060716a6.png](https://img-blog.csdnimg.cn/img_convert/c9112a2842a3c8b060bfa4f0060716a6.png)
拆下的手机无线充模块一览。
![5ab28f2ca7bea69ec728c267dd830160.png](https://img-blog.csdnimg.cn/img_convert/5ab28f2ca7bea69ec728c267dd830160.png)

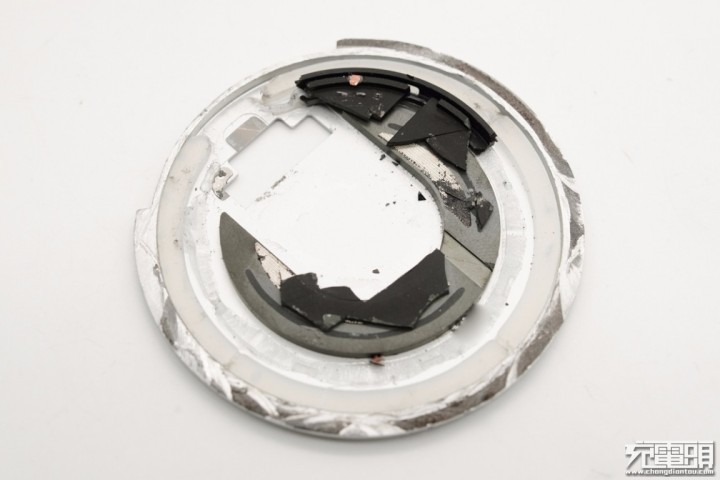

无线充内置圆形金属板,并贴有U型铁氧体材料和环形胶圈。
![53b72b6a4defb6c8f11480f39920d86f.png](https://img-blog.csdnimg.cn/img_convert/53b72b6a4defb6c8f11480f39920d86f.png)

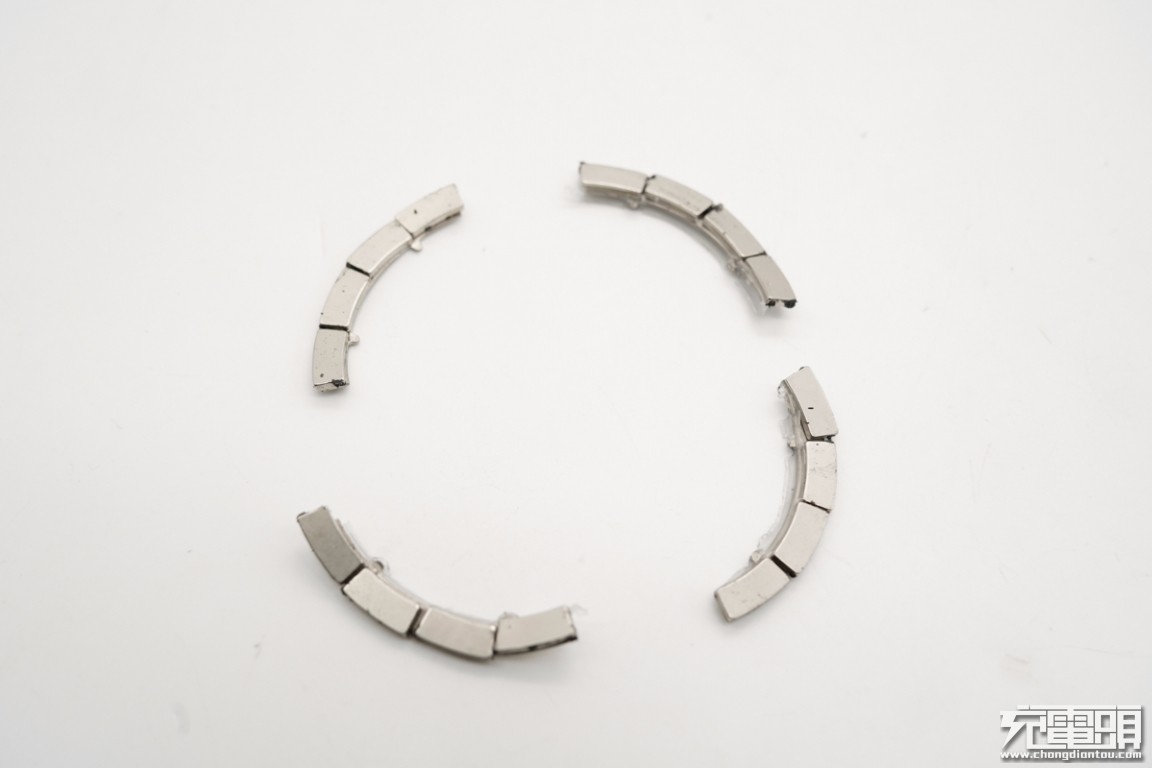

环形胶圈上放置小磁铁,并打胶水固定。磁铁为弧形扁平状,一共16块。
![9489f5a658d7bcb3625e3328db068df9.png](https://img-blog.csdnimg.cn/img_convert/9489f5a658d7bcb3625e3328db068df9.png)

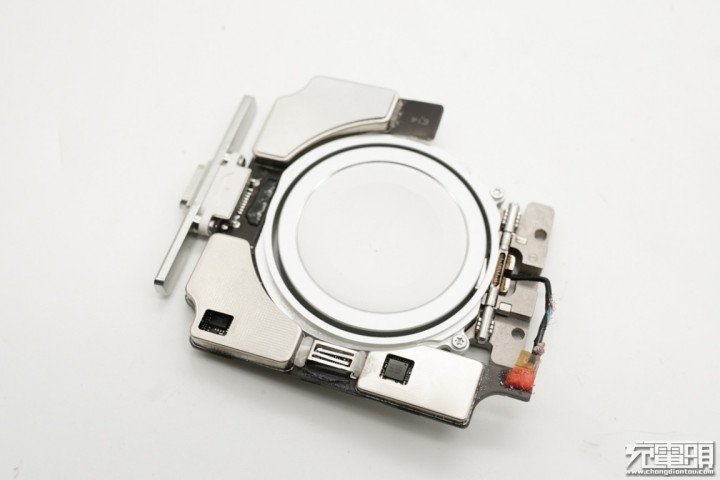

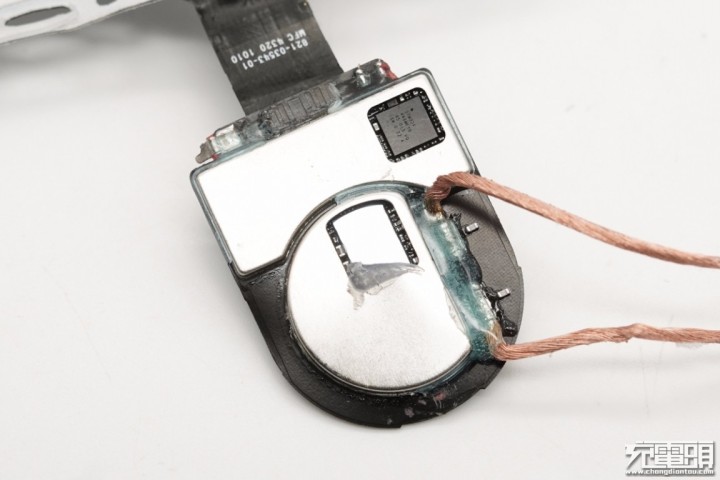

手机无线充PCB板U型设计,U型铁氧体便是契合电路板进行设计,增强导磁。此外电路板上覆盖屏蔽罩,线圈焊点注塑处理。
![5adb9d062da7b590a65a9d279fca1e17.png](https://img-blog.csdnimg.cn/img_convert/5adb9d062da7b590a65a9d279fca1e17.png)

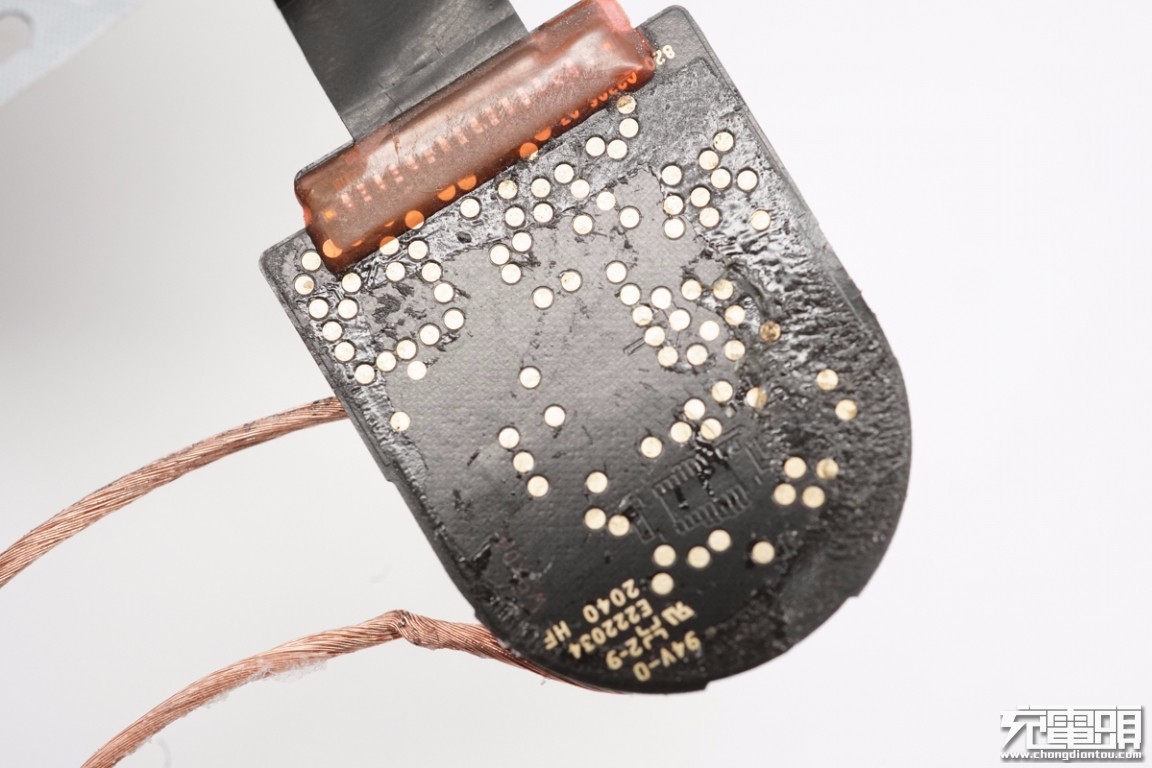

PCB板背面一览,排线焊点注塑保护。
![2142e0ccb500d31b01a81bbeb0cd261f.png](https://img-blog.csdnimg.cn/img_convert/2142e0ccb500d31b01a81bbeb0cd261f.png)

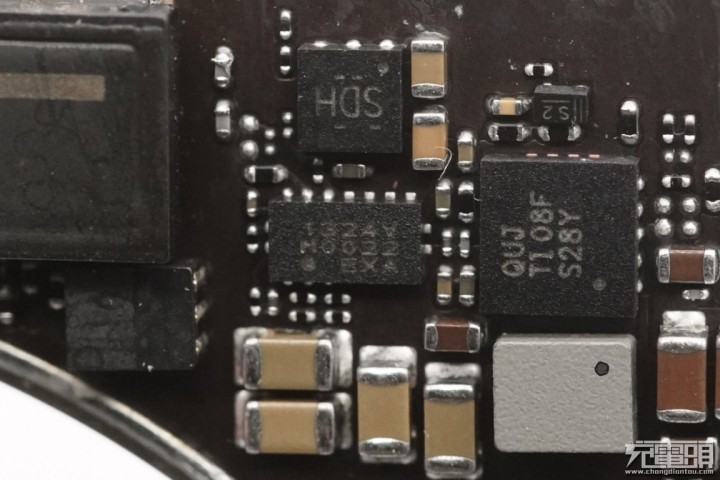

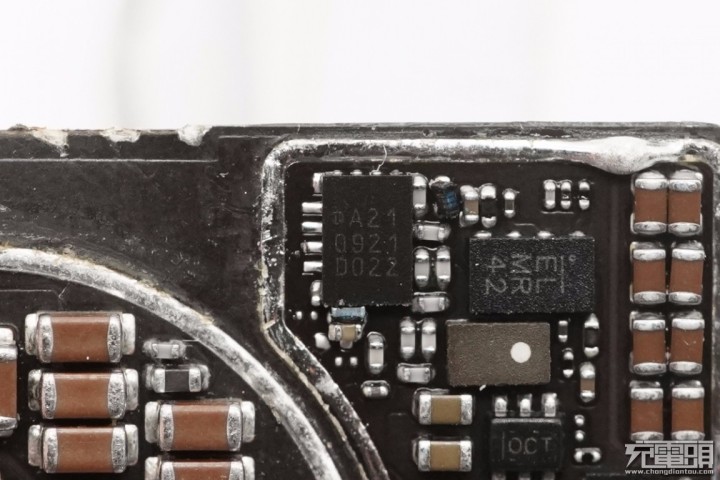

将PCB板上屏蔽罩拆开,对手机无线充电路进行分析。
![bac796651186c029a83f3a9b4319b0a4.png](https://img-blog.csdnimg.cn/img_convert/bac796651186c029a83f3a9b4319b0a4.png)
丝印A210921。
![3e9a0bdb8553f1391b28b3d4065404d1.png](https://img-blog.csdnimg.cn/img_convert/3e9a0bdb8553f1391b28b3d4065404d1.png)

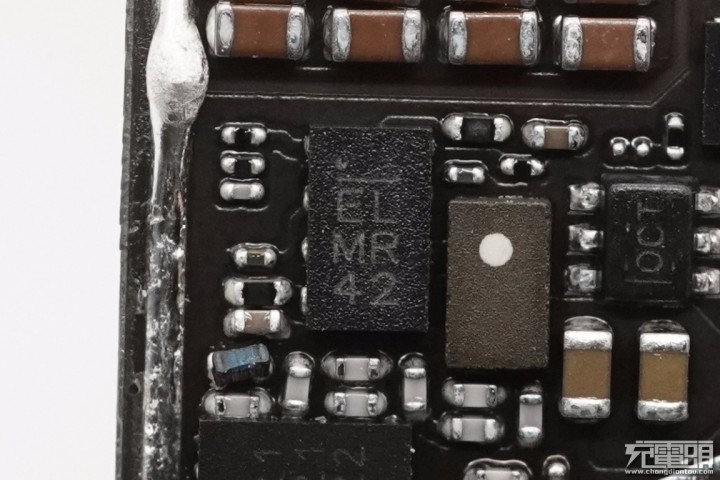

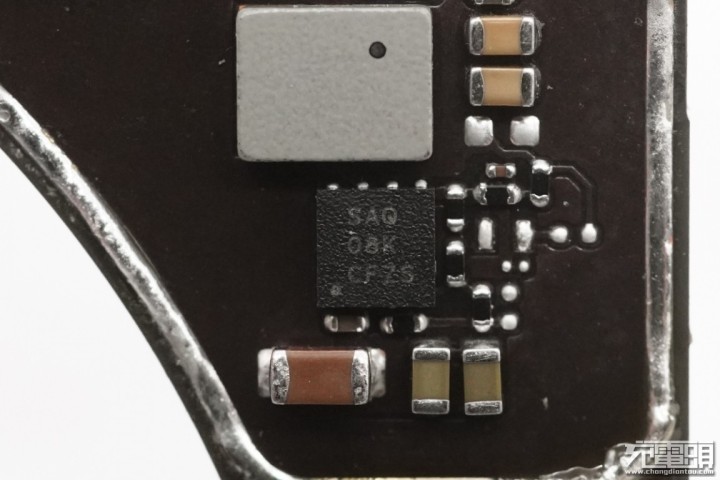

MPS的降压IC,为无线充电单片机供电。
![2e6af2367874be00257e439918f3852f.png](https://img-blog.csdnimg.cn/img_convert/2e6af2367874be00257e439918f3852f.png)
TI TMP302 温度检测芯片,用于检测无线充电板温升,进行过热保护。右边是一颗控制供电的MOS管。
![7daf0553494aaf62a5edfb6022f59954.png](https://img-blog.csdnimg.cn/img_convert/7daf0553494aaf62a5edfb6022f59954.png)

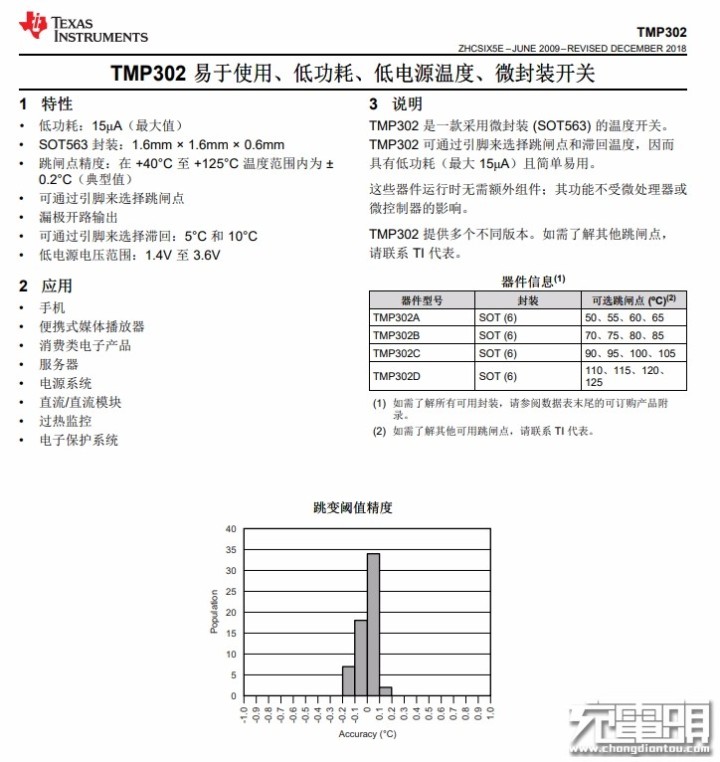

TI TMP302 详细资料。
![54543e6d1fa5c43f329c157f11b73362.png](https://img-blog.csdnimg.cn/img_convert/54543e6d1fa5c43f329c157f11b73362.png)

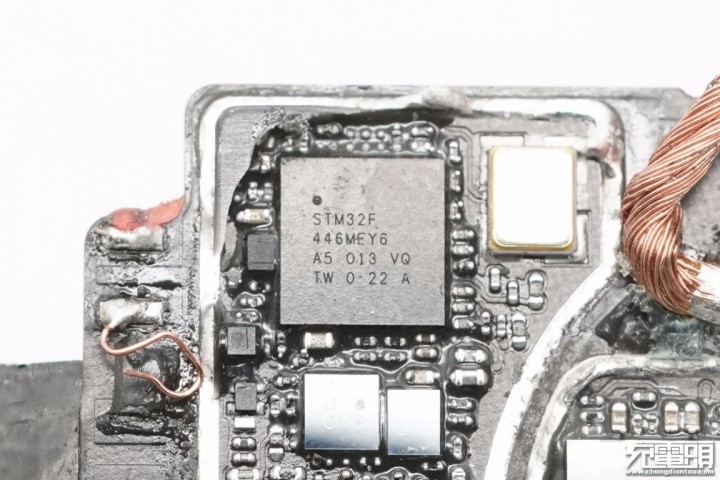

无线充电器主控芯片采用ST意法STM32F446MEY6,带DSP和FPU的高性能基础系列ARM Cortex-M4 MCU,具有512 KB Flash、180 MHz CPU、ART加速器和双QSPI。
![ed8585be1dbc0b82a096d1c4e852d2ba.png](https://img-blog.csdnimg.cn/img_convert/ed8585be1dbc0b82a096d1c4e852d2ba.png)
意法STM32F446MEY6资料信息。
![d01c890890f500701151c53e76e306d8.png](https://img-blog.csdnimg.cn/img_convert/d01c890890f500701151c53e76e306d8.png)

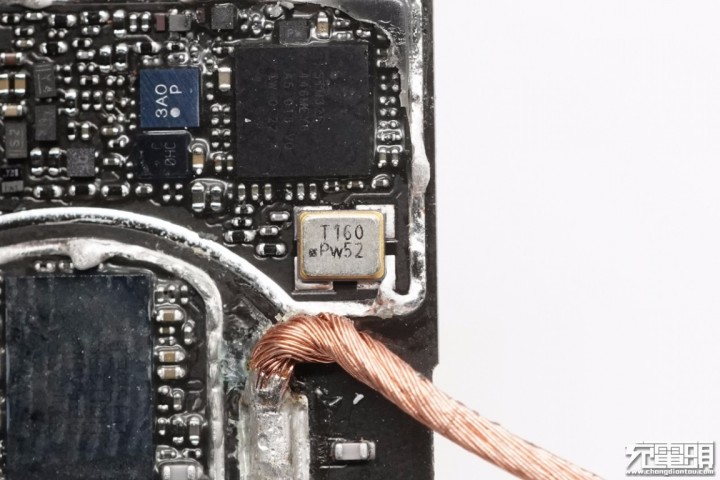

旁边设有一颗晶振为主控芯片提供时钟。
![a9ba37888d58c4581f7573140fefae62.png](https://img-blog.csdnimg.cn/img_convert/a9ba37888d58c4581f7573140fefae62.png)

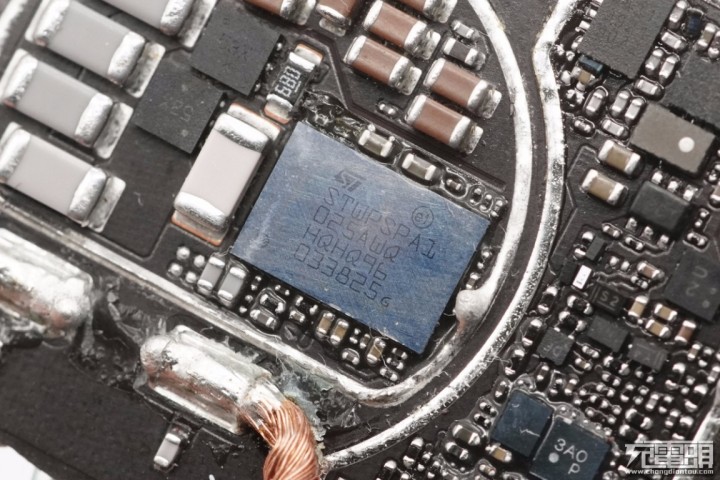

ST意法STWPSPA1,定制无线充电控制器,CSP封装,内置功率MOS管驱动器,外围元件精简。
![35651ddb43ef85005e65f97f75f0b3b1.png](https://img-blog.csdnimg.cn/img_convert/35651ddb43ef85005e65f97f75f0b3b1.png)

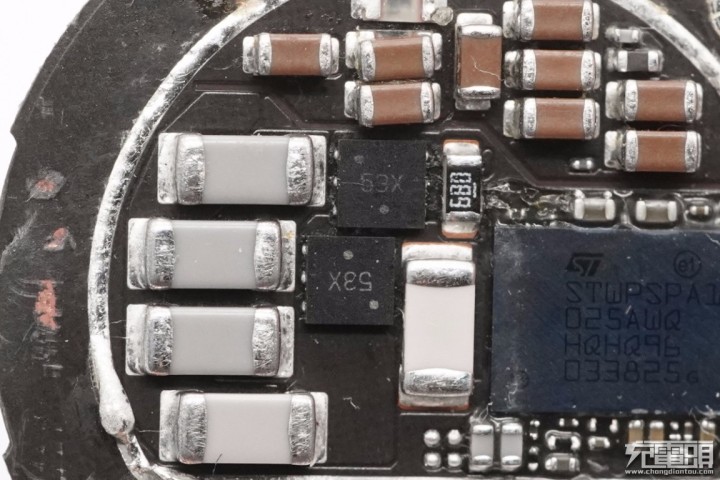

两颗MOS管特写,用于无线充电线圈驱动。
![6471d52eb07aa5af6f8ec27e0232c6db.png](https://img-blog.csdnimg.cn/img_convert/6471d52eb07aa5af6f8ec27e0232c6db.png)

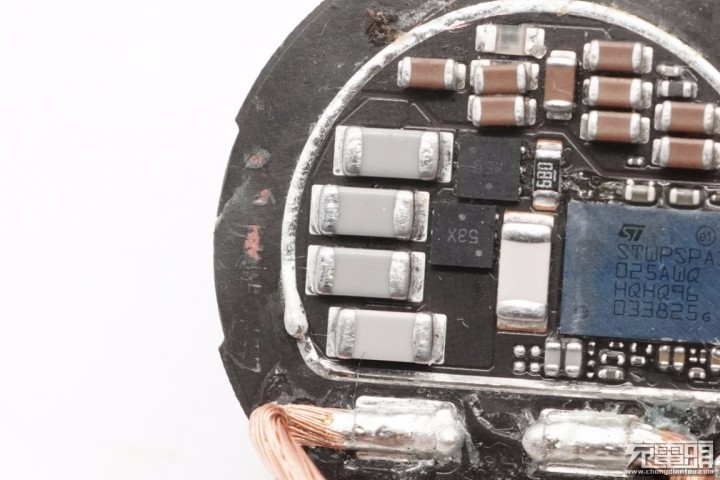

旁边四颗白色NPO谐振电容并联。
![9e5cd1fa32641afa0ae8d4478c79e549.png](https://img-blog.csdnimg.cn/img_convert/9e5cd1fa32641afa0ae8d4478c79e549.png)

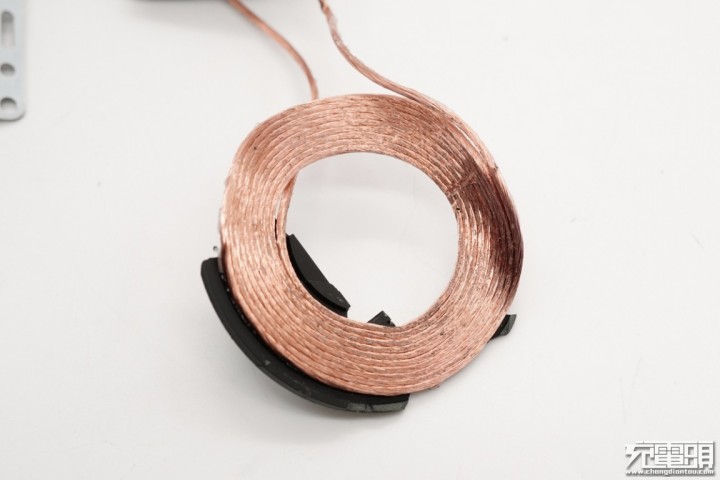

无线充电线圈使用多股细漆包线绕制。
![4bce6e782aa2bcae45547e4e33e5b91c.png](https://img-blog.csdnimg.cn/img_convert/4bce6e782aa2bcae45547e4e33e5b91c.png)
线圈上贴有塑料板,塑料板上贴有感应线圈。
![cb8f9cb3367da8e1f91b9436b65c0668.png](https://img-blog.csdnimg.cn/img_convert/cb8f9cb3367da8e1f91b9436b65c0668.png)

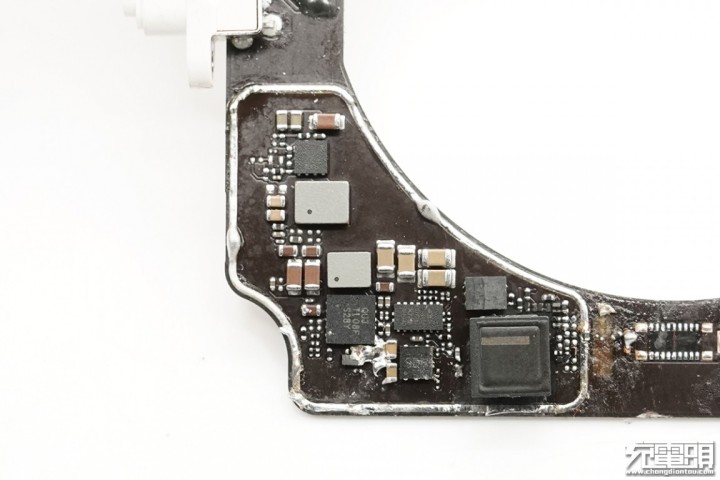

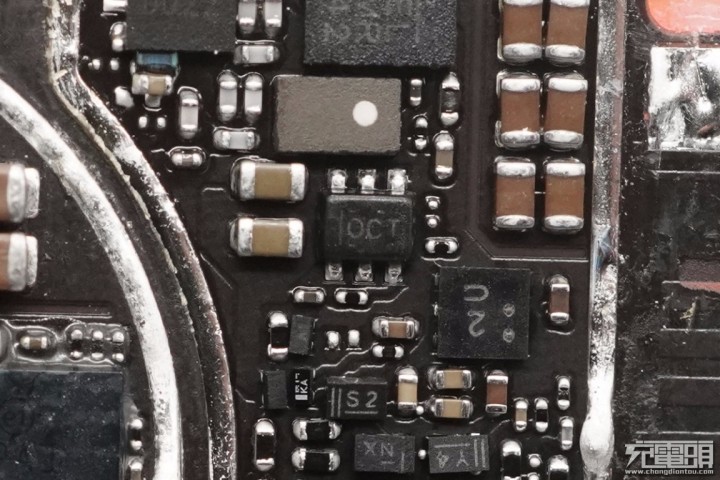

输入端小板左侧电路一览,这里为手表无线充供电和电压调整。
![d8e93e7316058c0baff9085924176a13.png](https://img-blog.csdnimg.cn/img_convert/d8e93e7316058c0baff9085924176a13.png)
TI TPS65125 同步整流降压转换器,为手表无线充充电主控单片机供电。
![c0cb0cacd2a9e1ae4619415e305f3ee4.png](https://img-blog.csdnimg.cn/img_convert/c0cb0cacd2a9e1ae4619415e305f3ee4.png)
TI TPS65125 详细资料。
![abac3ec648aa5d45eef596c94ea15461.png](https://img-blog.csdnimg.cn/img_convert/abac3ec648aa5d45eef596c94ea15461.png)
降压电感特写。
![1b8e8117e3a6552d44072d3f93005d47.png](https://img-blog.csdnimg.cn/img_convert/1b8e8117e3a6552d44072d3f93005d47.png)
TI TPS63030 同步升降压转换IC,输出电压可调,用于手表无线充功率级调压。旁边也配有一颗降压电感。
![20735a80d75e274e5d11f8ff37954fb7.png](https://img-blog.csdnimg.cn/img_convert/20735a80d75e274e5d11f8ff37954fb7.png)
TI TPS63030 详细资料。
![b78980f921ccf0d6d61c18e363ebf70e.png](https://img-blog.csdnimg.cn/img_convert/b78980f921ccf0d6d61c18e363ebf70e.png)
丝印1324V的IC。
![407cc46142bfa19a37c4ee79d13252bf.png](https://img-blog.csdnimg.cn/img_convert/407cc46142bfa19a37c4ee79d13252bf.png)
TI TPS70950 5V 线性稳压器,输入耐压30V。
![4f48c4006c21b6f52b0b79121ddda638.png](https://img-blog.csdnimg.cn/img_convert/4f48c4006c21b6f52b0b79121ddda638.png)

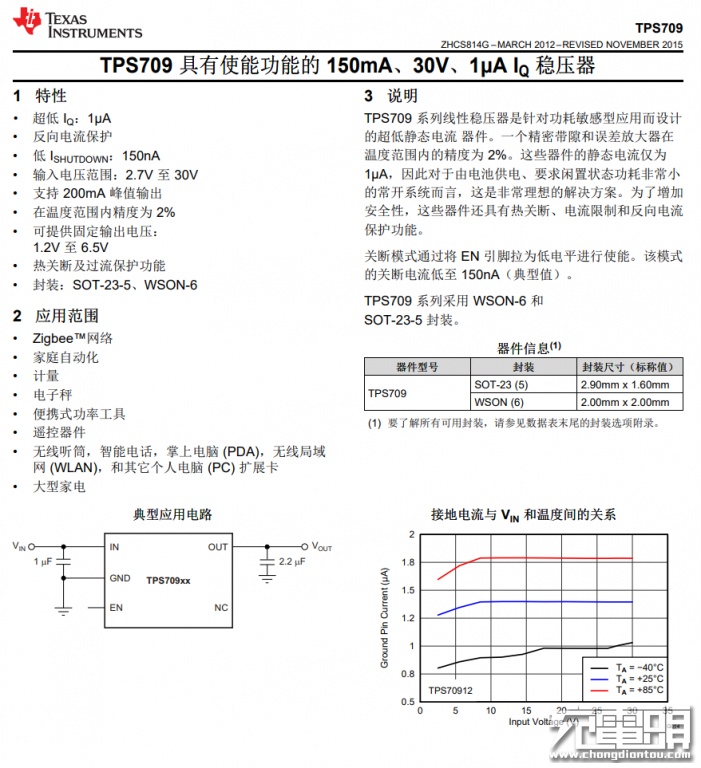

TI TPS70950 详细资料。
![7dc87d49b9419fd2c9939b68c75de02f.png](https://img-blog.csdnimg.cn/img_convert/7dc87d49b9419fd2c9939b68c75de02f.png)
一颗滤波电感。
![98fb4cffff583e4025464dcfa1a6a413.png](https://img-blog.csdnimg.cn/img_convert/98fb4cffff583e4025464dcfa1a6a413.png)

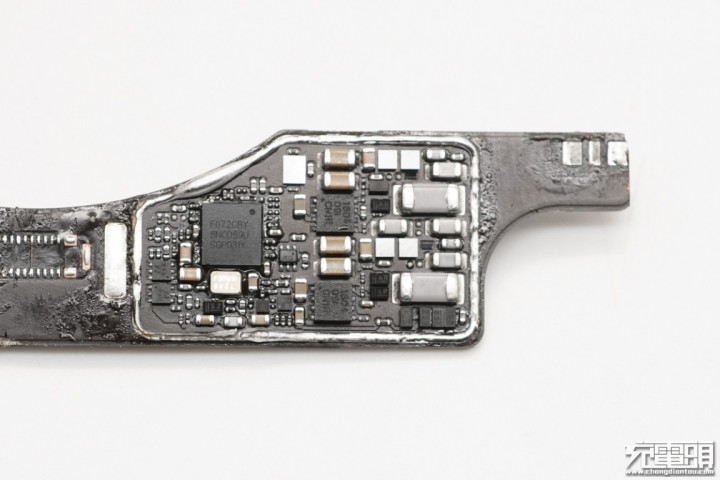

手表无线充电路一览,有无线充电主控和MOS驱动器和MOS管。
![8a1e6e89832ca675796f04b7047ce5be.png](https://img-blog.csdnimg.cn/img_convert/8a1e6e89832ca675796f04b7047ce5be.png)

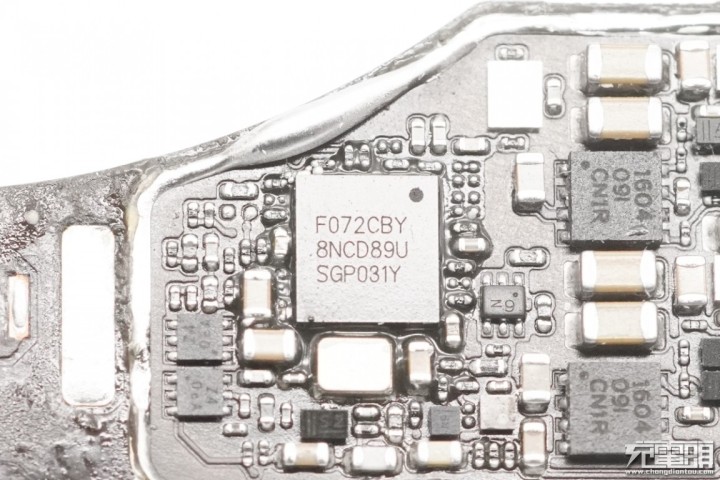

ST意法STM32F072CBY8,内置32bit M0内核,48MHz主频,用于无线充电控制。
![526543ddcb2887429b1331d51865da83.png](https://img-blog.csdnimg.cn/img_convert/526543ddcb2887429b1331d51865da83.png)

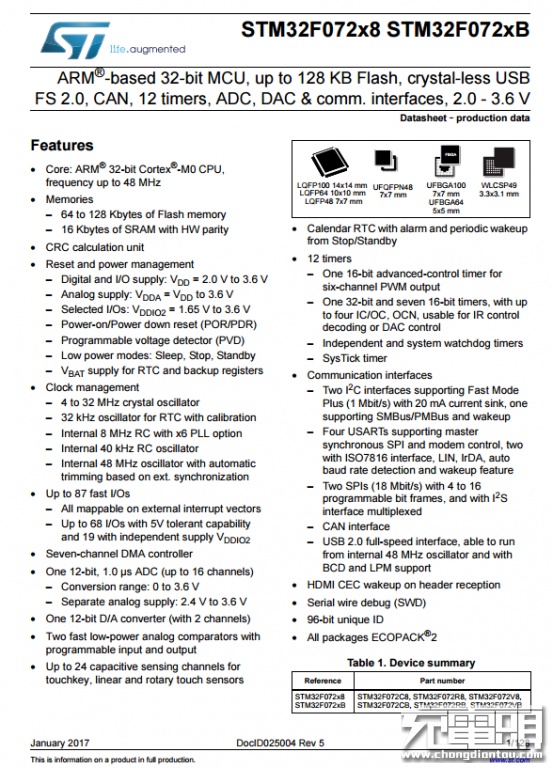

意法STM32F072CBY资料信息。
![92bf64b3deb63c12e5845239187aa555.png](https://img-blog.csdnimg.cn/img_convert/92bf64b3deb63c12e5845239187aa555.png)

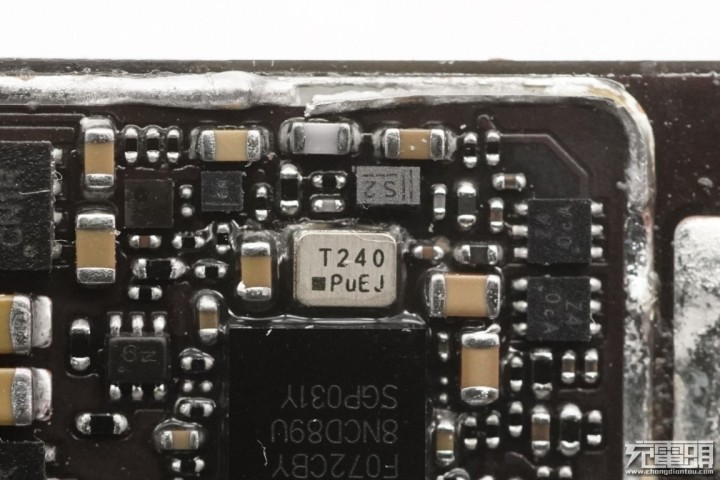

旁边设有一颗晶振为主控芯片提供时钟。
![b64aab0bb6da3699f67d01646d59f0fc.png](https://img-blog.csdnimg.cn/img_convert/b64aab0bb6da3699f67d01646d59f0fc.png)

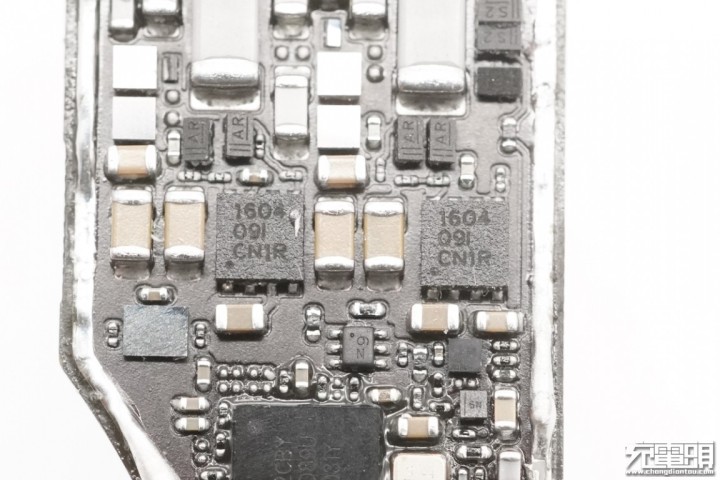

两颗TI TPS51604 半桥驱动器,用于驱动MOS管进行无线充电。
![499f96d840a859a55c488660e0a3f3cb.png](https://img-blog.csdnimg.cn/img_convert/499f96d840a859a55c488660e0a3f3cb.png)

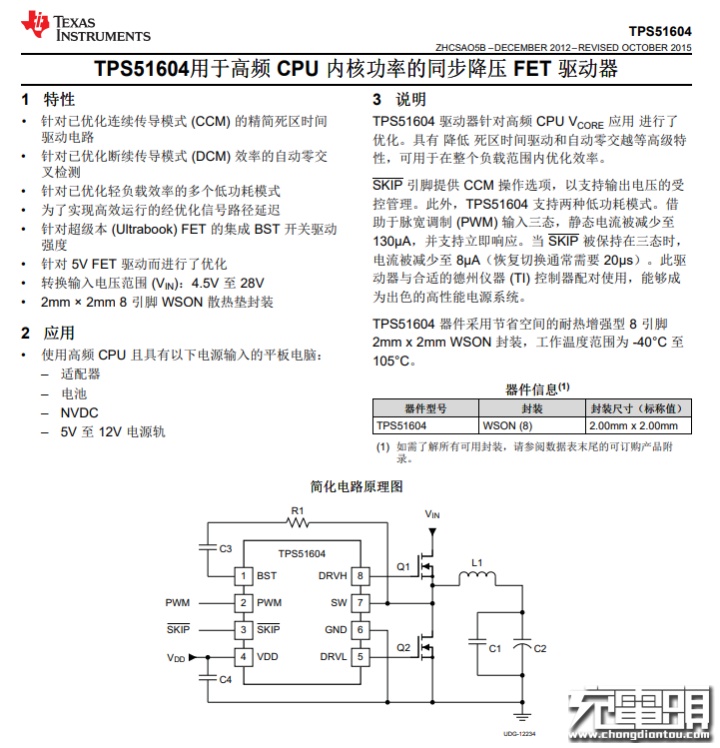

TI TPS51604 详细资料。
![d7ebdc38f730e64c9196131c0ce60ba8.png](https://img-blog.csdnimg.cn/img_convert/d7ebdc38f730e64c9196131c0ce60ba8.png)

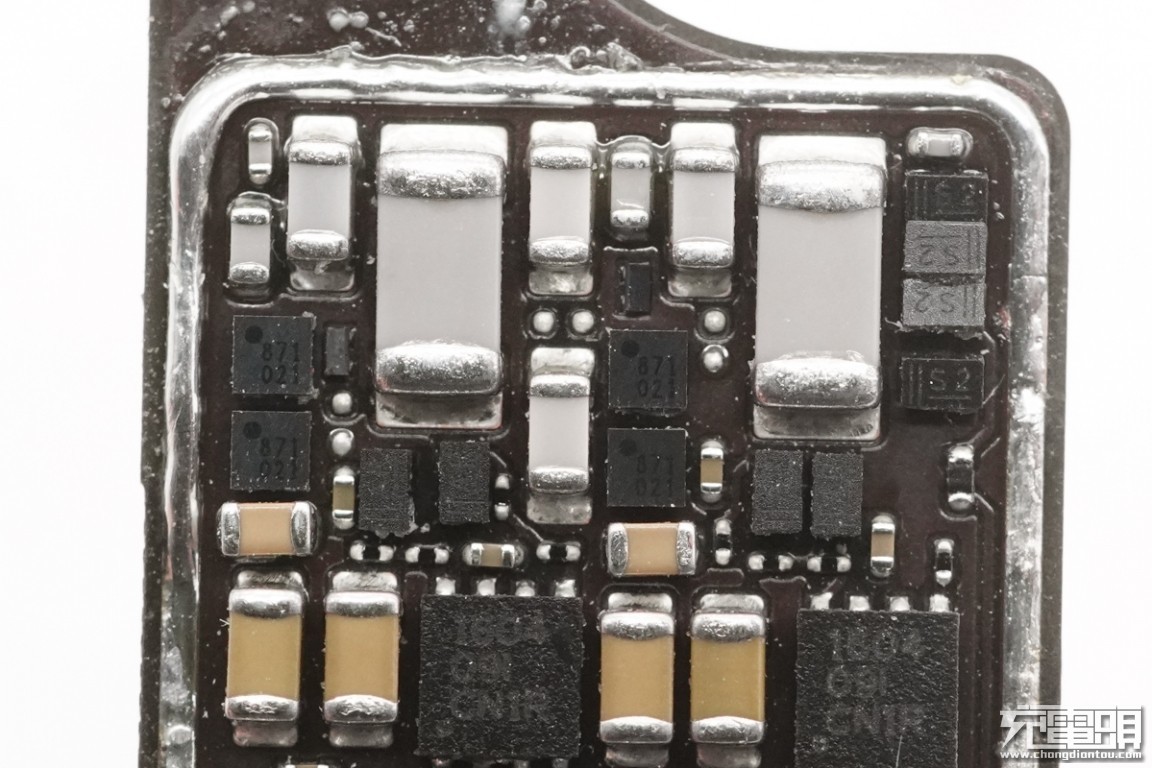

四颗线圈驱动MOS管特写,丝印871021。
![218d4fdc1624f9c4d9820a2eed268471.png](https://img-blog.csdnimg.cn/img_convert/218d4fdc1624f9c4d9820a2eed268471.png)
两颗大NPO谐振电容特写。
![4786037cc3c8f0dee3bf04bfee19d6a9.png](https://img-blog.csdnimg.cn/img_convert/4786037cc3c8f0dee3bf04bfee19d6a9.png)

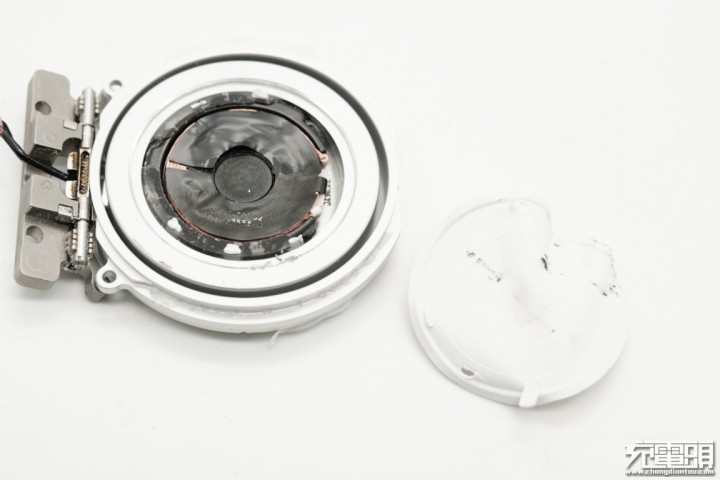

将手表磁吸充电板拆开,黑色磁石上放置线圈并贴上绝缘纸,中心设有圆形磁铁。
![1ccb1c6ac1832d8569fceda7561dacd2.png](https://img-blog.csdnimg.cn/img_convert/1ccb1c6ac1832d8569fceda7561dacd2.png)

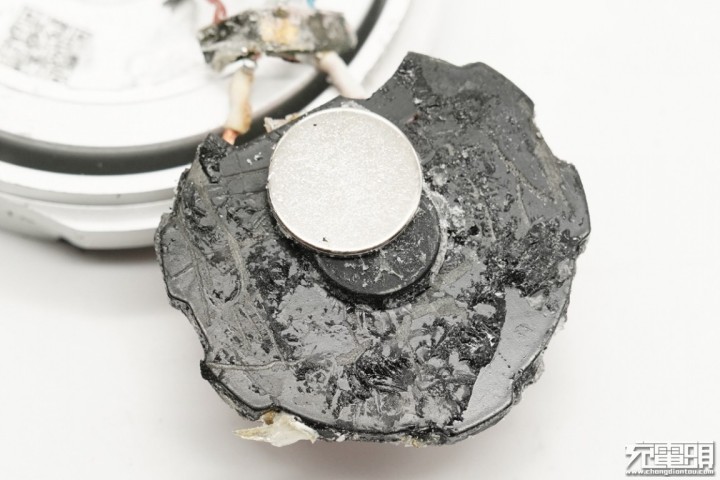

线圈磁石背面吸附有圆饼铁片。
![a166419de824aaaf9e8d29c7f2ce8987.png](https://img-blog.csdnimg.cn/img_convert/a166419de824aaaf9e8d29c7f2ce8987.png)
将线圈取出,可以看到大凹槽内注塑加固和绝缘,中心小圆凹槽即是为圆饼铁片设计的。
![e23dedf2d7c6ef8057bad98ad06f760b.png](https://img-blog.csdnimg.cn/img_convert/e23dedf2d7c6ef8057bad98ad06f760b.png)

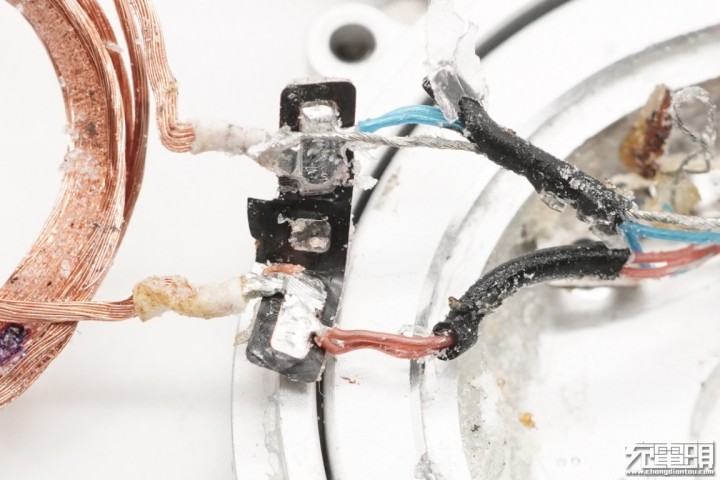

连接导线在内部分为两组,其中一组是两根蓝色线芯加一根裸露线芯,另外一组是两根褐色线芯。
![74e294ad5f61a14a2e5f4ed08cc520be.png](https://img-blog.csdnimg.cn/img_convert/74e294ad5f61a14a2e5f4ed08cc520be.png)

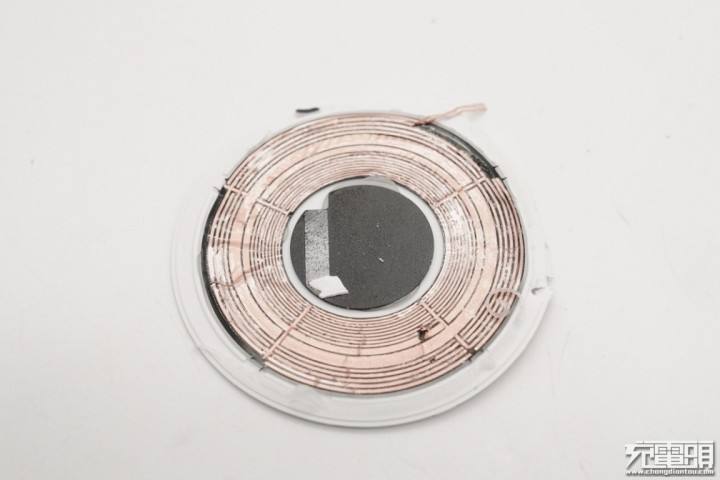

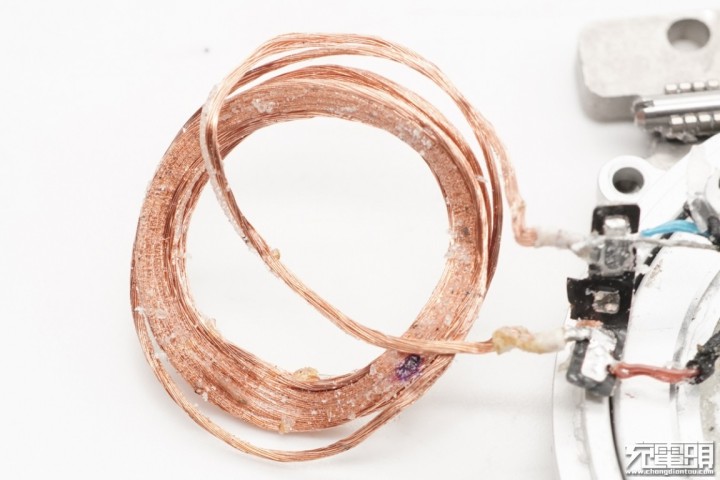

手表无线充电线圈特写,多股细漆包线绕制,而且是双层线圈结构。
![b83693dd08b0ff44511852b355767341.png](https://img-blog.csdnimg.cn/img_convert/b83693dd08b0ff44511852b355767341.png)

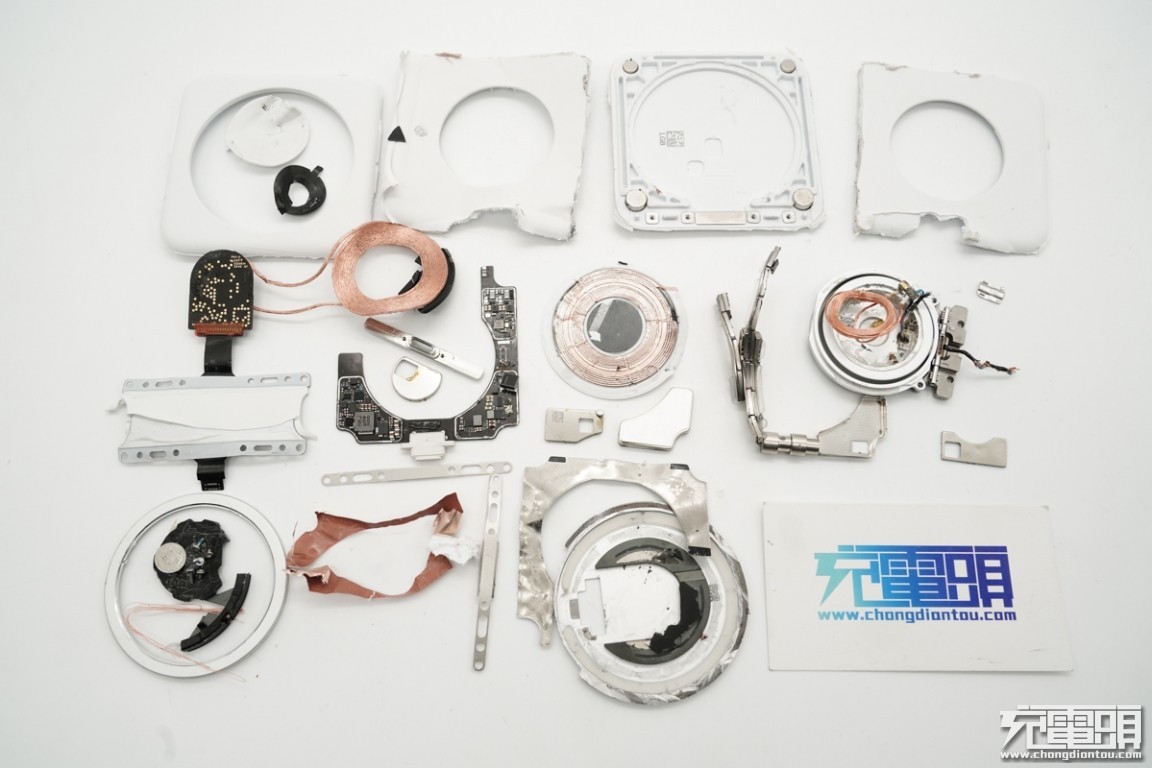

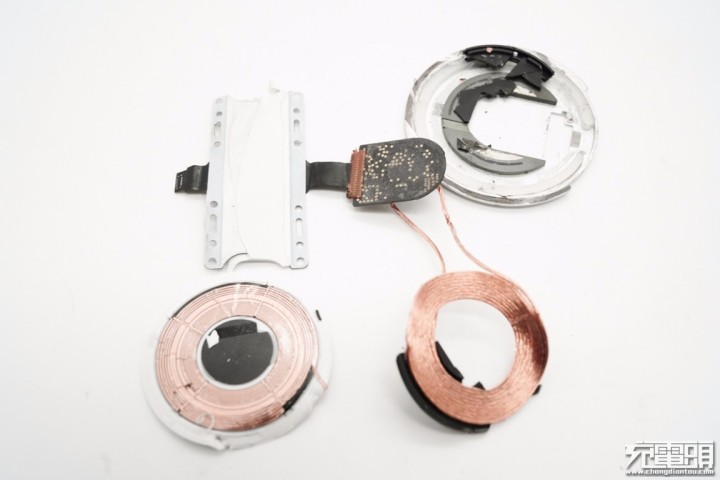

全部拆解完毕,来张全家福。
充电头网拆解总结
苹果MagSafe双项无线充电器通体白色,皮质表面不仅让产品更加精致,同时也大大提升用户上手体验感,体现了苹果对产品的高水准要求。产品附带一条Lightning线,同时为iPhone 12和Apple Watch充电,功率在14W左右浮动,另外充电板可折叠并通过磁力吸附合上,使整个产品看上去十分小巧。设计上主打双设备充电以及便携外带。
充电头网通过拆解了解到,这款双项充电器将手机无线充升压电路设在了手表无线充小板上,采用赛普拉斯CYPD2104控制,德州仪器TPS61178进行升压,增大手机无线充传输功率。手机无线充电路则采用了意法无线充电主控芯片STM32F446MEY6以及控制器STWPSPA1,并设有过温保护。手表无线充电路采用意法STM32F072CBY主控芯片以及德州仪器TPS51604 半桥驱动器,采用TI TPS65125和TPS63030为手表无线充电路供电。可以看到意法半导体和德州仪器仍是主要芯片供应商。
总的来说,产品外部做工精致,内部设计用料扎实,符合苹果一直以来的高品质定位。虽然如官方给出的数据一样,无线充功率只有14W左右,但终归还是iPhone 12手机本身15W无线充功率制约导致。而价格方面,作为一款千元无线充,小伙伴们在入手时就再三考虑吧。
