近两年，TWS耳机正朝着主动降噪、低延时、更好的音质放心发展.各大手机厂商分别推出自己的真无线耳机产品，入耳检测、增加续航变成充电舱的基本功能，同时充电环境越来越复杂,对于充电舱的安全要求越来越高,下面介绍一个超低功耗+双NTC检测+OVP保护方案

TWS充电舱的方案：

该方案采用CM9M02为主芯片、钰泰ETA4056为充电舱充电管理IC，ETA1061为耳机充电管理IC。充电舱肩负安全保护，防止过充、过压、过流、短路，此外特别设计的NTC检测电路，满足对锂电池的温度保护要求。

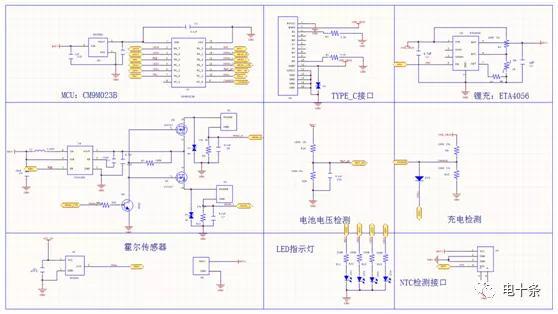

图一： 原理图

图二： PCB板图

02

TWS充电舱功能：

1、耳机充满电，待机状态电流小于100uA；

2、开舱显示电量,10秒无操作，灯灭；

3、不放耳机，电流小于10uA；

4、电池电量低，涓流充电，符合0.8C--目前可设置320mA；

5、4个LED灯显示电量，方便定制；

6、入盒检测，放左耳进去，最左边LED常亮1秒，放右耳进去，最右边常亮1秒；

7、充电盒充电，为渐变跑马灯形式，如50%电量，常亮两个灯，第三个灯闪烁；

8、给耳机充电两边LED代表充电指示，每5秒闪一次，耳机充满，充电盒灯灭，耳机处于关机状态；

9、双NTC检测。既能检测充电舱的温度，也能检测电池表面的温度，方便通过欧盟CE62133认证。

TWS耳机充电舱采用CM9M02作为主控芯片，CM9M02是一款高性能，高效率的MCU，内置 10 位的 ADC，支持 8 个通道（7 个外部通道 + 1 个内部 1/4VDD 通道）。内置两个高速高精度比较器。支持在线编程ICSP，在线调试。

ETA4056

ETA4056是单节完全集成恒流（CC）/恒压（CV）锂离子电池充电IC，

.16V输入隔离电压；

.4.2V终止电压；

.2.9V涓流充电阈值；

.充电电流可调，最高1.2A；

.7V输入电压保护；

.静态电流低至0.1uA。

ETA1061概述

ETA1061是一款高效的同步升压转换器，具有静态电流低至1μA。有能力

从低压电源提供至少2W的功率，即5V输出时为0.4A。它还具有真正的关闭功能，在关机和输出期间断开输入与输出的连接短路条件。这样就无需外部MOSFET及其控制电路可断开输入与输出并提供强大的输出过载保护。

ETA1061升压IC，电气特性如下：

.1uA超低待机功耗；

.输出断开；

.短路保护；

.输入输出反向电流保护；

.高达94%的效率；

.同步整流器。

ETA1061典型应用电路

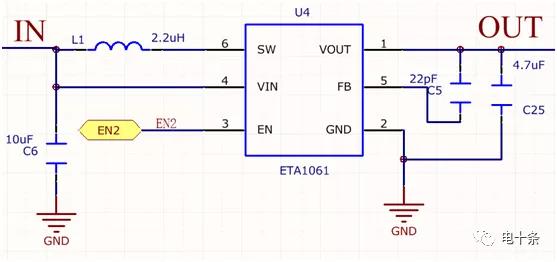

图三ETA1061原理图

ETA1061 LAYOUT推荐

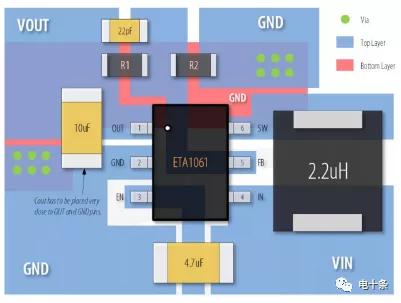

图四ETA1061布线图
