CAD几何图形快速入门

各位好学的宝宝，快来花五分钟充实一下自己！

我们通常看到用于施工或者生产的图纸都非常的复杂，但对于大多数图纸，只要是二维的，我们只需要会使用其中几个几何对象就能胜任。

提示：绘图时，灵活使用动态输入F12 键会让你绘图更舒服！

1. 直线的绘制技巧

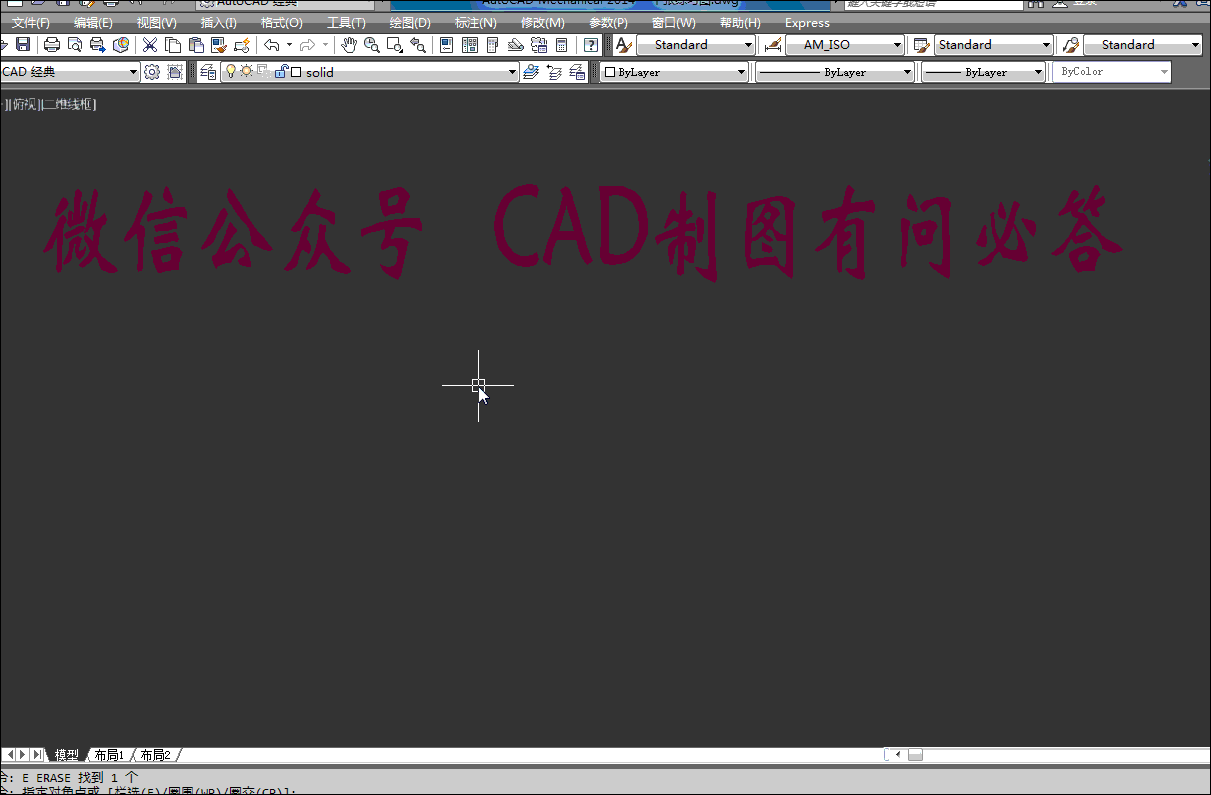

直线是 AutoCAD 图形中最基本和最常用的对象。若要绘制直线，请单击“直线”工具。

如果你觉得这样不够装*，也可以在“命令”窗口中输入命令 L，然后按 Enter 键或空格键。

直线虽然简单，但是这里要注意几个细节，养成好的习惯才能把图画的精致！

在“命令”窗口中对于输入点位置的提示。

• 若要指定该直线的起点，可以键入坐标 0,0。最好将模型的一个角点定位在 0,0（称为原点）。
• 若要定位其他点，可以在绘图区域中指定其他 X,Y 坐标位置。
• 但是可以使用更有效的方法指定点，这些方法在CAD精确绘图全攻略，避免老是改图的尴尬！ - 建筑会馆的文章 - 知乎 https://zhuanlan.zhihu.com/p/260997793中已介绍。

指定了下一个点后，LINE 直线命令将自已自动重复，不断提示你输入其他的点。按 Enter 键或空格键结束序列。

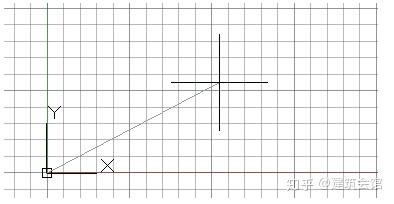

在上图中我们看到背景有很多小格子，这是有的宝宝喜欢使用栅格线作为参照，而另一部分用户喜欢在空白区域中工作。要禁用夹点显示，请按 F7 键。即使栅格处于禁用状态，您也可以通过按 F9 键强制光标捕捉到栅格增量。

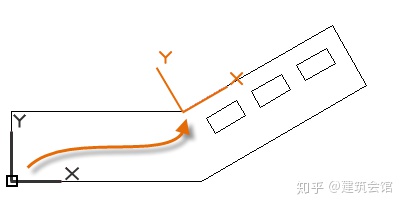

在上图中，用户坐标系 (命令UCS) 图标表示输入的任何坐标的正 X 和 Y 轴的方向，并且它定义图形中的水平和垂直方向。典型的二维应用程序是单击、拖动和旋转 UCS 以更改原点、水平方向和垂直方向。如果你还对坐标系有什么疑问可以查看这篇《CAD中坐标系的巧妙应用你会吗？ - 建筑会馆的文章 - 知乎 https://zhuanlan.zhihu.com/p/261405954》

提示

绘图时，直线还可以用作参照和构造几何图形，如：

• 地界线过渡
• 对称的机械零件的镜像线
• 避免干涉的间隙线
• 遍历路径线

2. 圆

CIRCLE 命令（快捷命令C）的默认选项是指定中心点和半径。

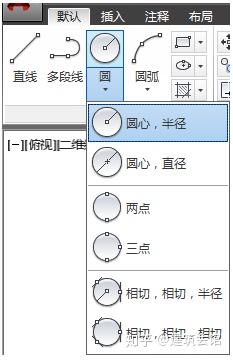

在下拉菜单中提供了其他的圆选项：

如果你不喜欢这样的操作，也可以这样：在“命令”窗口中输入 CIRCLE 或 C，并单击以选择一个选项。如果执行此操作，可以指定中心点，也可以单击其中一个亮显的命令选项，如图所示。

圆的画法很简单，但是工作中一般要确定圆与其它图形的几何关系，各种相切圆的绘制技巧可以查看这篇《看完这几张CAD动态图，不信你还不会画相切！ - 建筑会馆的文章 - 知乎 https://zhuanlan.zhihu.com/p/261708970》

提示

绘图时，圆也可以用作参图形，如下图中的两个门可以相互干涉。

3. 多段线和矩形

多段线是作为单个对象创建的相互连接的序列直线段或弧线段。

什么用呢？使用 PLINE 命令（快捷键PL）为以下对象创建开放多段线或闭合多段线

• 需要宽线段的几何图形
• 您需要了解总长度的连续路径
• 用于地形学地图和等压数据的轮廓素线
• 在印刷电路板上的布线图和宽线
• 流程图和布管图

多段线可以具有恒定宽度，或者可以有不同的起点宽度和端点宽度。指定多段线的第一个点后，可以使用“宽度”选项来指定所有后来创建的线段的宽度。您可以随时更改宽度值，甚至在创建线段时更改，例如你可以用多段线绘制一个奇怪的东西。

动态演示：

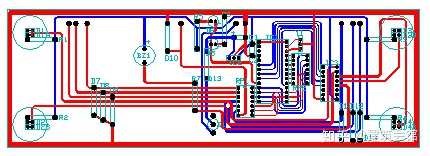

以下是印刷电路板的样例，其中的线路是使用宽多段线创建的。接合焊盘是使用圆环DONUT 命令创建的。

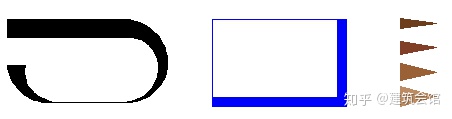

多段线对于每个线段可以有不同的起点宽度和端点宽度，如下所示：

快速创建闭合矩形多段线的方法是使用 RECTANG 命令（在“命令”窗口输入 REC）。

只需单击矩形的两个对角点即可，如图所示。如果使用此方法，则启用“栅格捕捉”(F9) 以提高精度。

4. 图案填充

在 AutoCAD 中，图案填充是单个复合对象，该对象使用直线、点、形状、实体填充颜色或渐变填充的图案覆盖指定的区域。

启动 HATCH 命令（快捷键HAT）时，功能区将暂时显示“图案填充创建”选项卡。在此选项卡上，可以从 70 多个行业标准英制和 ISO 的填充图案以及许多专用选项中进行选择。

最简单的步骤是从功能区选择填充图案和比例，然后在由对象完全封闭的任意区域内单击。您需要指定图案填充的比例因子，以控制其大小和间距。

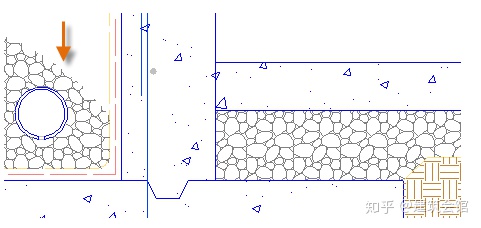

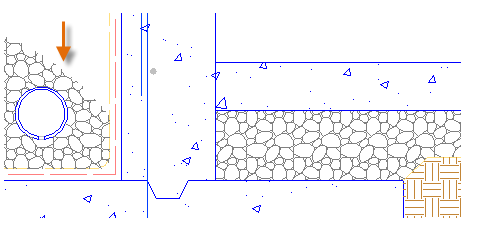

在您创建图案填充后，可以在以后移动边界对象以调整图案填充区域，或者可以删除一个或多个边界对象，以创建有部分边界的图案填充，如下所示：

图案填充的技巧

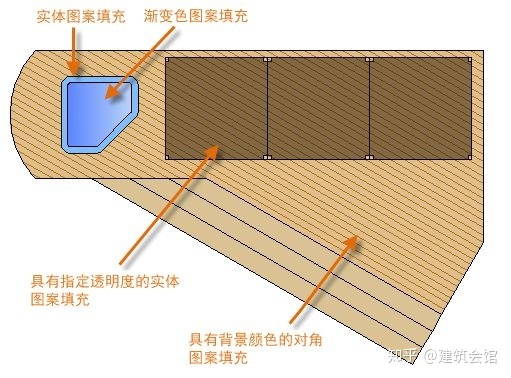

如果将填充图案设置为实体或渐变填充，还要考虑在“图案填充创建”选项卡上设置透明度级别以达到有趣的重叠效果。

像这样：

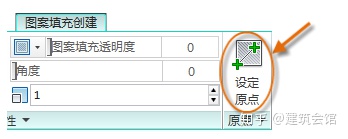

如果需要在图案填充中对齐图案（可能就像上面的甲板一样），请使用“设定原点”选项来指定对齐点。

注意：如果区域不是完全封闭的，将显示红色圆，以指示要检查间隙的位置。在命令窗口中输入 REDRAW 以删除红色圆。
