在数据中心项目中，为了保证整个供配电系统安全投入，一般情况下都会对整个供配电系统进行联调，保证安全可靠。在联调前会要求各供配电环节的设备进行单机测试。UPS做为重要的供配电环节，一般会要求进行满载及电池切换测试。如果UPS具备了假负载测试功能，对于UPS单机测试非常方便。UPS假负载测试是怎么实现的？又有那些好处？对其它设备有没有影响？下面我们来一块学习一下UPS的假负载测试功能。

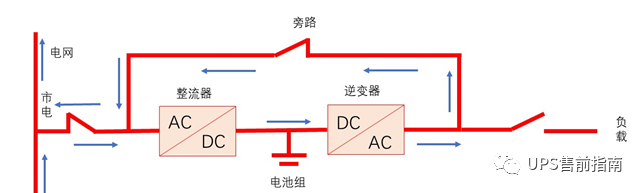

UPS假负载测试工作原理如下图：

1、  测试原理：市电电网提供电力，也可以吸收电力，可以理解为一个大的电容器，使UPS逆变器的输出返换回电网即可。水流和电流一样，有压差就会产生流动，只要使UPS逆变器的输出电压高于市电电压就可以让UPS有负载产生，实际上UPS后面没有接负载。所以就是假负载测试。

2、市电测试电流通道：

市电 -------整流器-------逆变器-------旁路-------市电

3、 电池测试电流通道：

电池 ------- 逆变器-------旁路-------市电

假负载测试功能的优势：接入负载或者是假负载设备，测试的功率都浪费掉了，采用此功能可以使电力返回电网进行利用。所以最好在电网中并入自己的用电设备，可以节省电费。

假负载测试功能对电网及设备有无影响：逆变器输出有一个10^o的超前相位差，它才能流入市电电网，市电电网的并网标准是小于72^o,UPS的输出远小于这个并网标准，所以对市电电网和设备没有影响。
