本文详细讲解了史密斯原图中的等电阻圆、等电导圆、等电抗圆等概念，并通过实例分析了并联和串联电容、电感在不同频率下的阻抗变化轨迹，揭示了阻抗实部可以为负的情况。通过匹配过程的介绍，阐述了如何利用射频元件进行阻抗匹配。
我是一个推崇利用阻抗来解释一切的人，所以我尽可能从阻抗的角度来解释所有的射频现象。而在此之前，我们先精讲史密斯原图，理论上讲，玩转原图才是真的懂了阻抗的精髓。
如前文所述，史密斯原图只是一个单位圆，可是这个圆内部按照不同的说法，可以有很多分区域的方式。在精讲1中，介绍了圆内部的几个区域，接下来我们讲圆内部的弧线轨迹。
首先，几个概念放在这里：
史密斯原图上的阻抗都是50ohm归一化的，最中心的点显示1，意思就是50Ohm。
等电阻圆 当你在电路上放置一个器件，阻抗实部不变，而仅是虚部变化，阻抗点变化的轨迹就是等电阻圆。
等电导圆 当你在电路上放置一个器件，阻抗倒数实部不变，而仅是虚部变化，阻抗点变化的轨迹就是等电导圆。

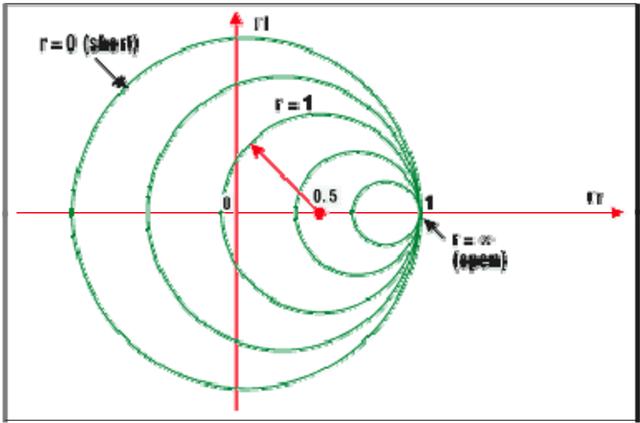

上面两个概念，可以用下图来形象的说明：(图中，等阻抗圆就是等电阻圆)
