依螺纹用途不同可分为：

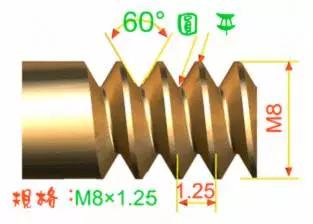

1.国际公制标准螺纹

我国国家标准 CNS 采用之螺纹。牙顶为平面，易于车削，牙底则为圆弧形，以增加螺纹强度。螺纹角为60度，规格以M表示。公制螺纹可分粗牙及细牙二种。表示法如 M8x1.25。(M：代号、8：公 称直径、1.25：螺距)。

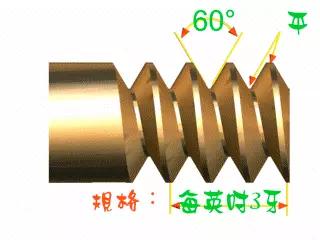

2.美国标准螺纹

螺纹顶部与根部皆为平面，强度较佳。螺纹角亦为 60 度，规格以 每英寸有几牙表示。此种螺纹可分为粗牙(NC)；细牙(NF)；特细牙(NEF)三级。表示法如 1/2-10NC。(1/2：外径；10：每寸牙数；NC代号)。

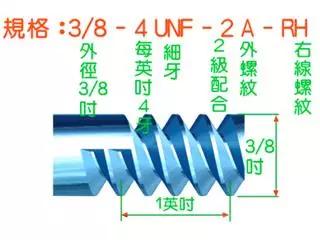

3.统一标准螺纹

由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。螺纹角亦为 60 度，规格以每英寸有几牙表示。此种螺纹可分为粗牙(UNC)；细牙(UNF)；特细牙(UNEF)。表示法如 1/2-10UNC。(1/2：外径；10：每寸牙数；UNC 代号)

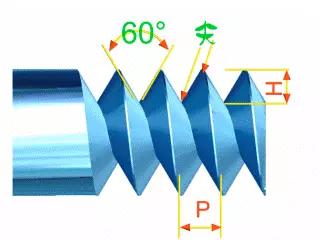

4.V形螺纹

顶部与根部均成尖状，强度较弱，亦坏不常使用。螺纹角为 60 度。

5.惠式螺纹

英国国家标准采用之螺纹。螺纹角为 55 度，表示符号为“W”。适用于滚压法制造。表示法如 W1/2-10。(1/2：外径；10：每寸牙数；W 代号)。

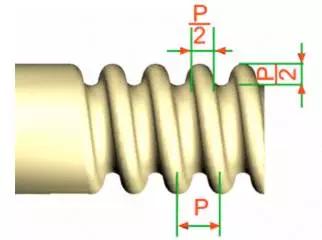

6.圆螺纹

为德国 DIN 所定之标准螺纹。适用于灯泡、橡皮管之连接。表示符号为“Rd”。

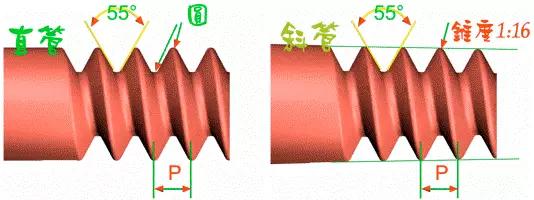

7.管用螺纹

为防止泄漏用的螺纹，经常用于气体或液体之管件连结。螺纹角为 55 度，可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为“N.P.T.”，其锥度为 1：16，即每尺 3/4 寸。

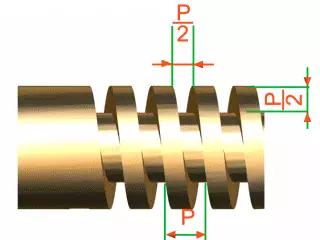

8.方螺纹

传动效率大，仅次于滚珠螺纹，而磨损后无法用螺帽调整，为其缺点。一般用于虎钳之螺杆及起重机之螺纹。

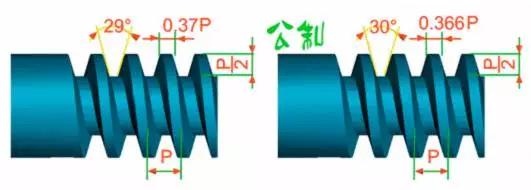

9.梯形螺纹

又称爱克姆螺纹。传动效率较方螺纹稍小，但磨损后可用螺帽调 整。公制之螺纹角为 30 度、英制之螺纹角为 29 度。一般用于车床 之导螺杆。表示符号为“Tr”。

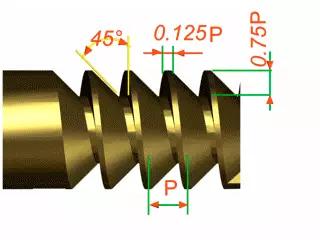

10.锯齿形螺纹

又称斜方螺纹，只适于单方向传动。如螺旋千斤顶、加压机等。表示符号为”Bu”。

11.滚珠螺纹

为传动效率最好之螺纹，其制造困难，成本极高，乃用于精密之机械上。如数控工具机之导螺杆。

英制螺栓之表示法

LH 2N 5/8 × 3 - 13 UNC━ 2A

(1)LH 为左螺纹 (RH 为右螺纹，可省略) 。

(2)2N 双线螺纹。

(3)5/8 英制螺纹，外径 5/8 ”。

(4)3 螺栓长度 3” 。

(5)13 螺纹每寸牙数 13 牙。

(6)UNC 统一标准螺纹粗牙。

(7)2 级配合，外螺纹(3：紧配合；２：中配合；1：松配合) A:外螺 纹(可省略) B:内螺纹

英制螺纹：英制螺纹之大小，通常以螺纹上每寸长度有若干螺纹数表示，简称为「每寸牙数」，恰等于螺距之倒数。例如每寸 8 牙之螺纹，其螺距为 1/8 寸。英制螺纹之表示法如下：
