一、前言

规范，能避免低级错误，能提高工作效率！

之前习惯了用CAD来出工程图，首先要从creo里面导成2d，然后再标注。最痛苦的莫过于3d有什么改动时，需要重新导一遍，同时那些不同公差需要切换标注模式，总之这种方法很繁琐。

最近同事兆飞一直在纠正我的标注坏习惯，那些规范大学里面都学过，只是工作后养成一些不好的习惯，这次重新规范起来。

二、简介

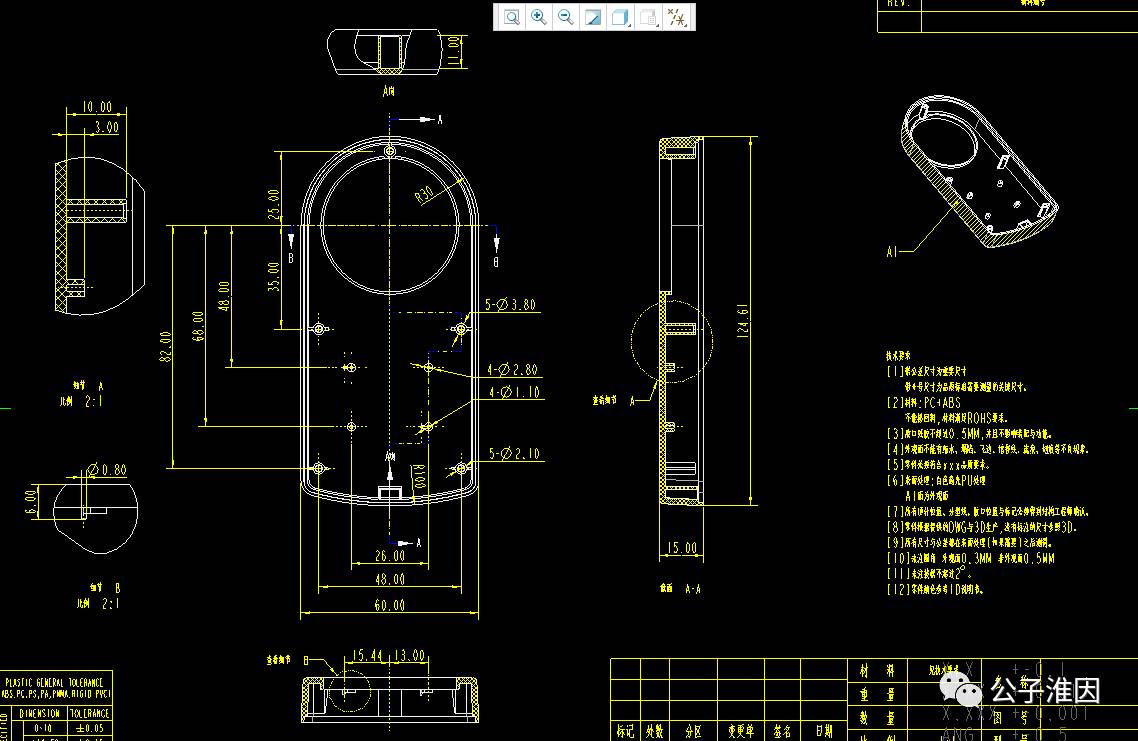

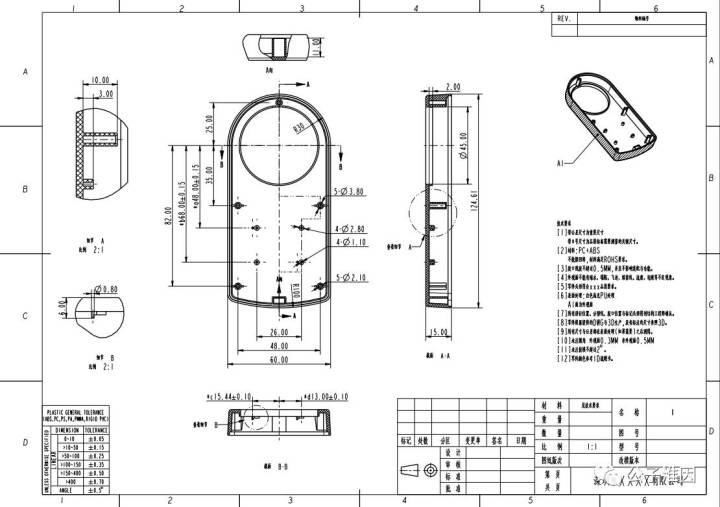

在网上找图纸画了一个比较简单的塑胶壳。

三、标注前的准备

1，重定向一个尽量能看清所有特征的视图，保存，可以命名为3D。

2，在creo里面新建一个绘图，然后选择图框并加载配置文件。（需要配置文件和图框的可以私信我。）

四、标注思路

一般我的标注思路是：外观---技术要求---外形尺寸---boss柱和定位柱---其他特征和装配。

工程图主要是表示清楚一个零件（组件）的尺寸公差、形位公差和表面粗糙度。而一般塑胶件基本上都是标尺寸公差、形位公差只标特征相对基准的位置，很少去标同轴度、平行度等，表面粗糙度会在技术要求里面说明。

1，外观

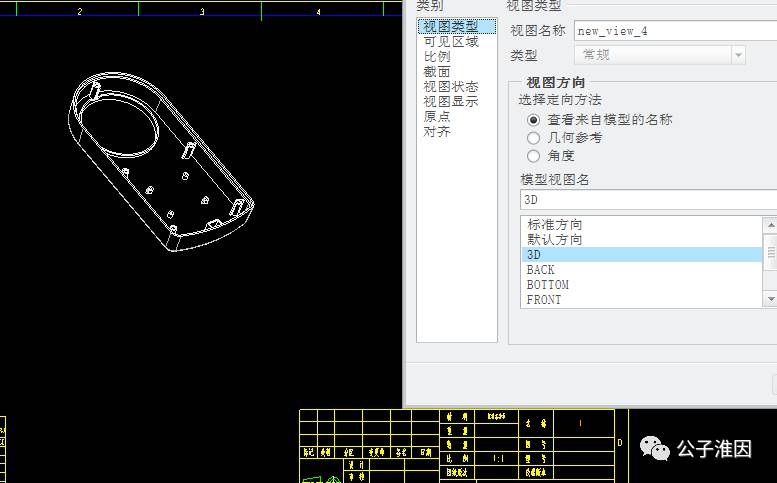

在“布局”里面点击“常规视图”然后选择3d，应用。

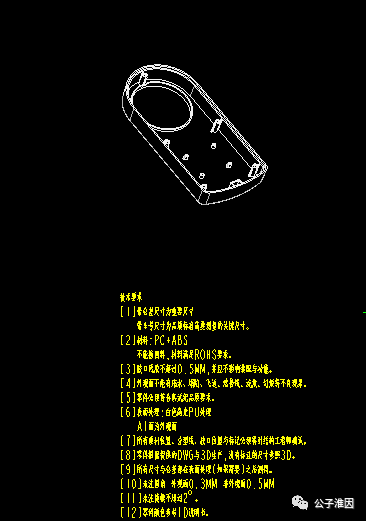

把比例设置为0.5，一般3d视角是平面视角的0.5倍。例如如果平面视图的比例是2：1，那么3d视角比例是1:1。3d视角和技术要求一般放在最右侧。

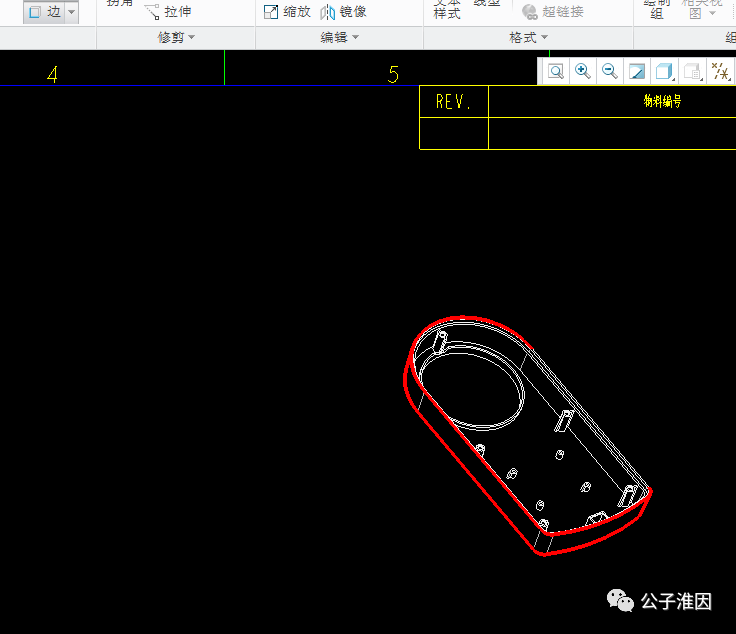

在草绘里面点击选择边，然后把标红的一圈选取出来。

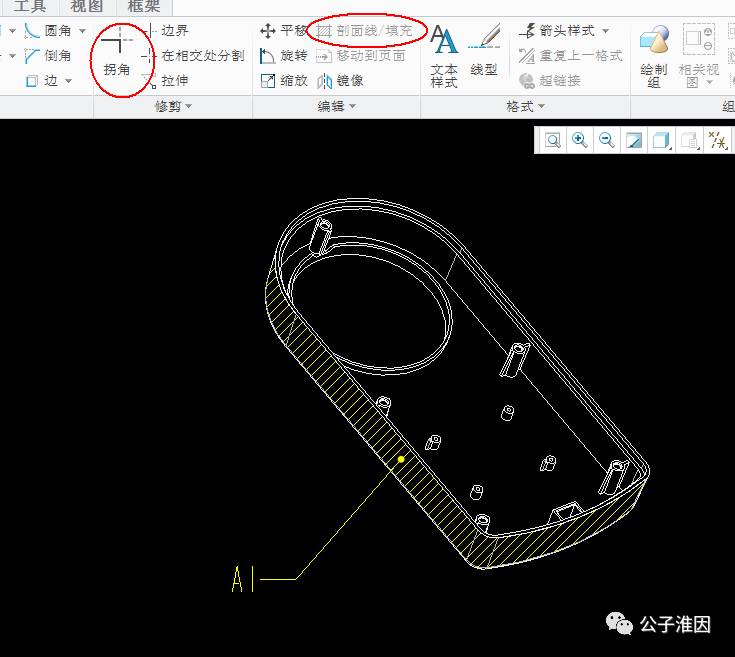

利用“拐角”把选取出来的线条修整成封闭的曲线，然后点击“填充”。最后加上注释，命名为“A1”

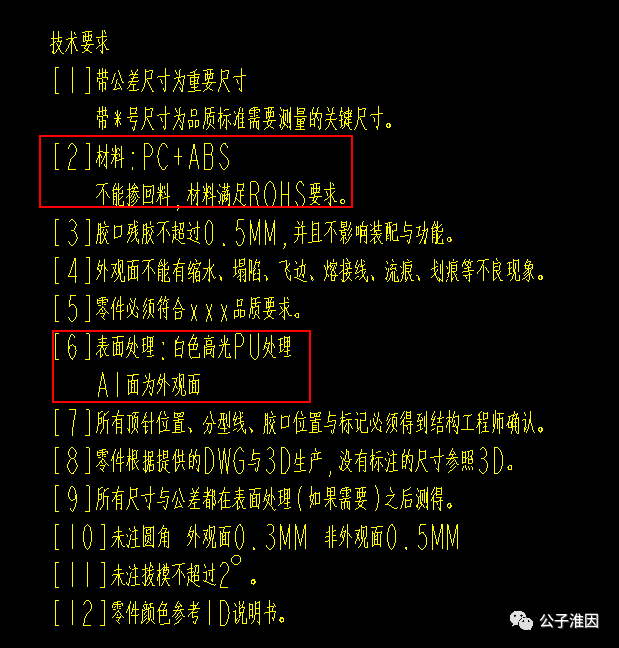

2、技术要求

根据情况就可以修改[2]、[6]等。

3、外形尺寸

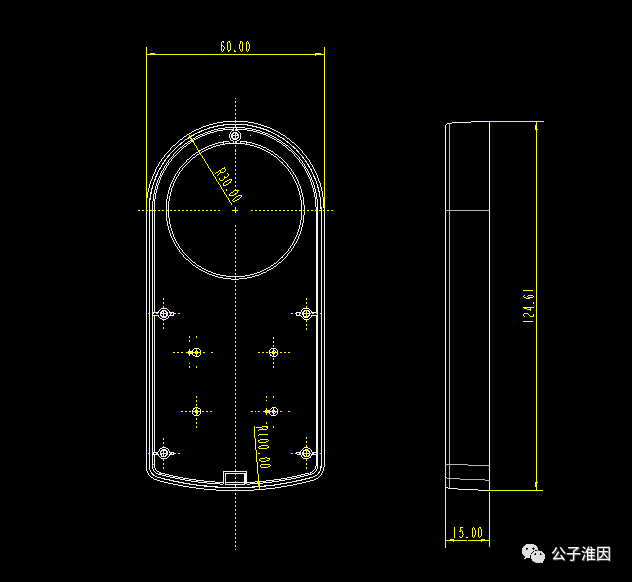

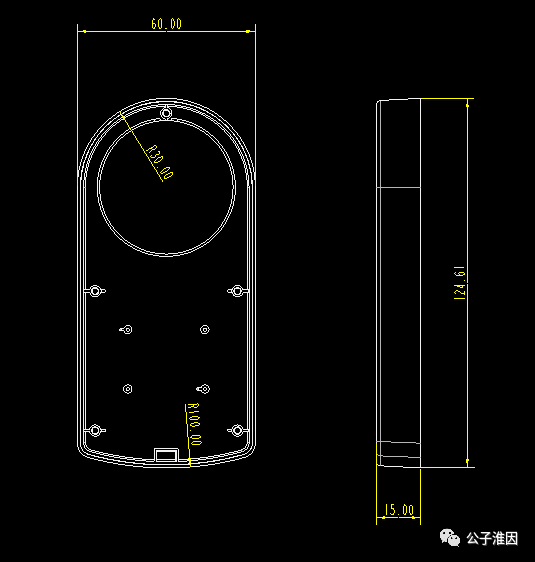

一般两个视图标注最大的长宽高即可，如果外形比较规则，可以添加一些细节的标注。

4、BOSS柱和定位柱

在“注释”里面点击“显示模型注释”，然后添加轴心和孔心的中心线。我们在标特征的尺寸时，主要是两个方面：a、特征的外形尺寸。b、特征相对基准的距离。

TIPS：基准一般分为：设计基准和制造基准，理论上制造基准是要符合设计基准的。但是我们标的工程图是到时候拿到实物来比对的，所以基准一般要按照好测量，重要定位来制定。

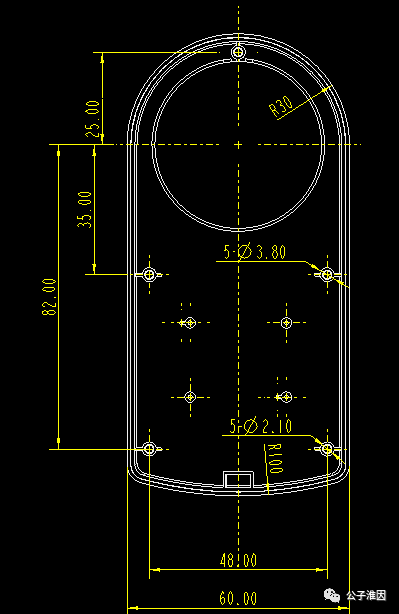

这里选取的圆形定位槽的中心线作为基准，标好位置和boss柱外形后，boss柱还不算完整，还需要把boss柱内部结构和高度标识清楚，这样就需要做剖面了。

TIPS：圆的标注一般是双箭头，圆弧的标注是单箭头。

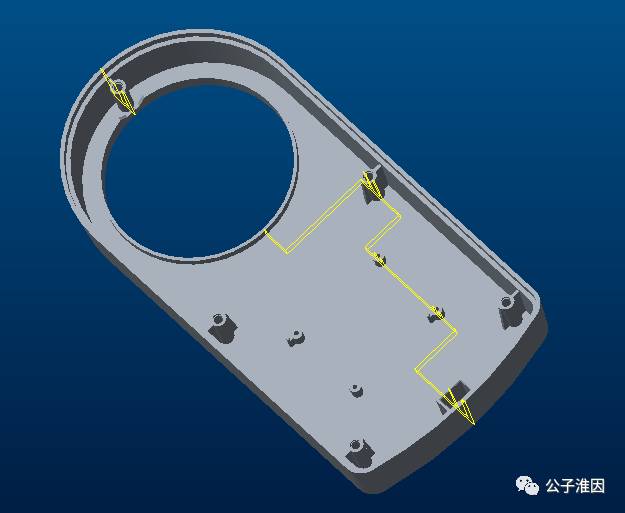

在3D里面做一个阶梯剖面，把相关特征都剖进去。命名为“A”。

TIPS：剖面分为直线剖、阶梯剖、局部剖。

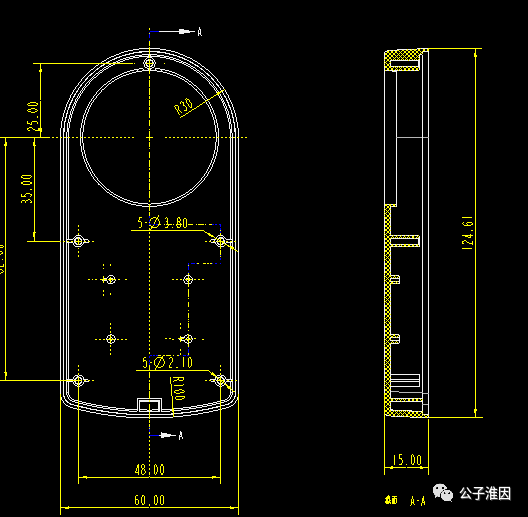

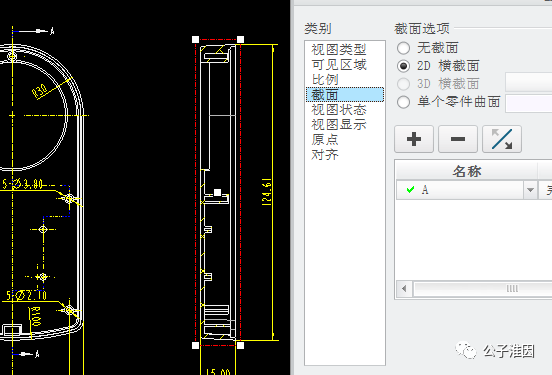

编辑红色框的这个视图，在截面里面添加成"A"。然后添加剖面箭头调整细节。

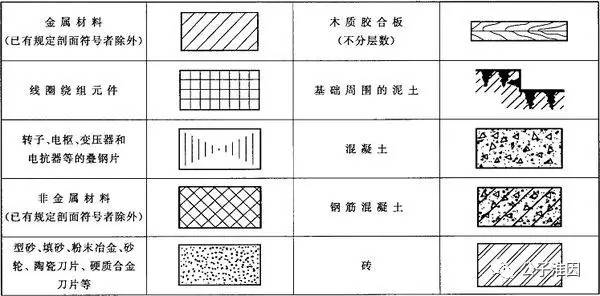

修改剖面的线性，将斜线改为地形线。下面附一张各种材料剖面线的表格。

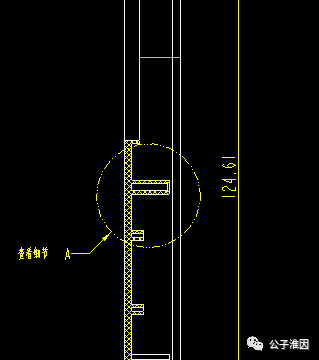

在布局里面添加详细视图，然后在详细视图里面标注BOSS柱的高度，这里差不多就完成了这部分的标注。

TIPS：在详细视图选完范围后，可以按照系统自动生成的圆圈再画一遍范围线，这样详细视图的边缘会好看一点。

5、其他特征

按照跟boss柱差不多的方式，把其他特征标识清楚。常用的有：详细视图，辅助视图，局剖，阶梯剖。

下图是辅助视图+局部显示+局剖，主要是当一些细节需要交代，但是又不需要整个剖面和整个视图时，可以这样做。

6、完善细节

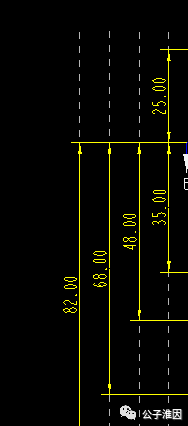

添加一些参照线，将尺寸对齐等间距放置。操作步骤是“注释”---“编辑”---“创建捕捉线”，捕捉线在PDF里面是不显示的。

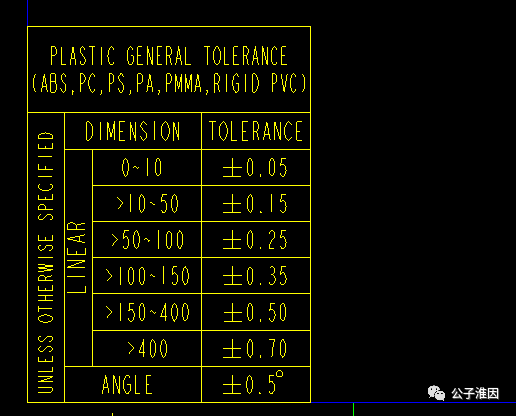

添加一个公差表格，未标注的公差的尺寸参照表格执行。

重点尺寸加*号和字母编号，并且标上公差。

TIPS：一般重点尺寸为定位，容易变形的外观，其他重要特征等。

最后导出PDF，然后保存。

补充：带拔模角度的孔和轴的标注方式

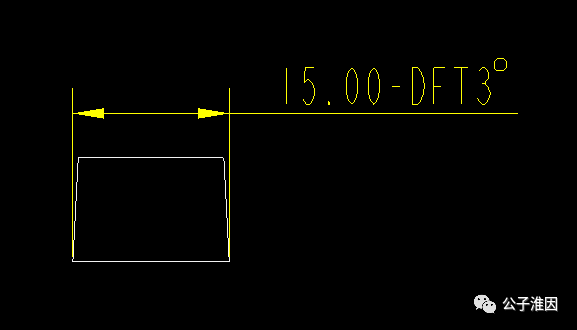

带拔模的轴，是标注最大轴径，后缀加上拔模角度。

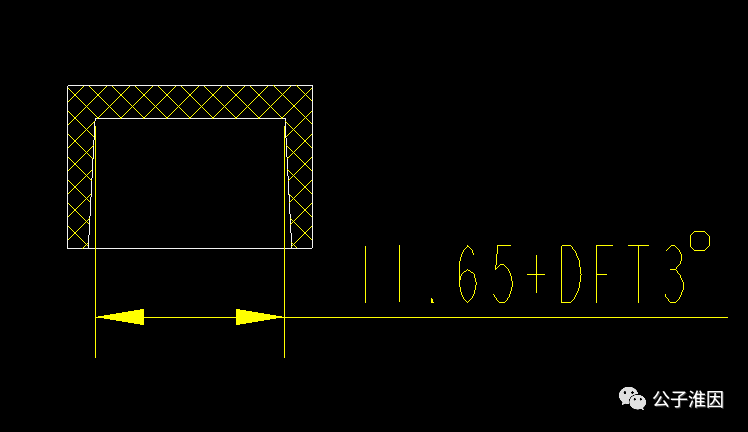

带拔模的孔，是标最小的孔径，后缀加上拔模角度。
