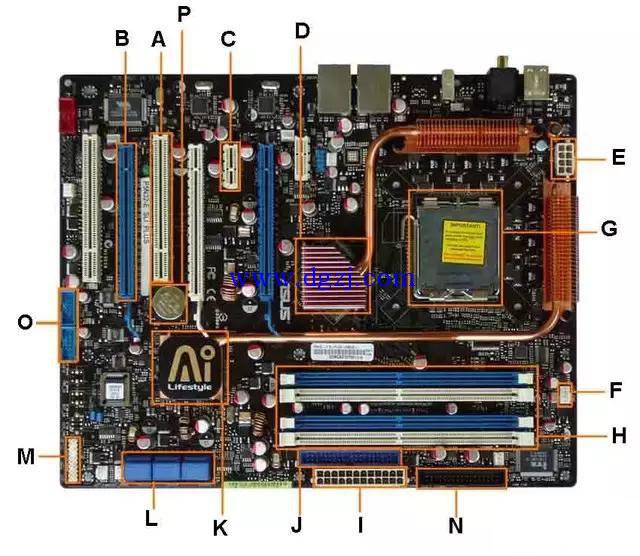

这是华硕P5N32-ESLI主板。所有的电脑主板在组件方面会有所不同，有可能这些组件的位置可能不同，但它们都是相当接近的。

如上图所示，你可以识别主板布局上的组件。一个电脑主板的详细解析图对于大部分人来说是非常重要的，在做主板升级，处理主板故障，或组建自己的高性能计算机都是必须要了解的。

A: PCI插槽 - 此板有2个PCI插槽。这些可用于以太网卡，声卡和调制解调器等组件。

B: PCI-E 16x插槽 - 这个主板上有2个插槽，两个都是蓝色的,用于您的显卡,有两个板载，你可以在SLI中运行2个显卡,你只需要这个，如果你是一个玩家，或者工作是高端视频/图形编辑等这对你来说就重要了，这些是16x速度版本。

C: PCI-E 1x插槽 - 单插槽 - 在PCIe 1.x代中，每个通道(1x)承载250MB/s，而PCI插槽为133MB/s。这些可用于扩展卡，如声卡或以太网卡。

D: 北桥 - 这是这个主板的北桥,允许CPU与系统存储器和PCI-E插槽之间的通信。

E: ATX 12V 2X和4针电源连接电源 - 这是为主板供电的两个电源连接之一。

F: CPU风扇连接 - 这是您的CPU风扇电源连接，通过使用此连接，您的电源将允许主板根据CPU温度控制风扇的速度。

G: 插座 - 这是你的CPU安装插入的地方，它周围的橙色支架用于高端散热片。它有助于支撑散热器的重量。

H: 内存插槽 - 这是您的RAM插槽。大多数电路板有4个插槽，但有些只有2.你在主板上看到的颜色编码用于匹配双通道的RAM，使用这种方式将提高记忆速度。

I: ATX电源连接器 - 这是两个电源连接中的第二个。这是主板的主电源连接。

J: IDE连接 - IDE(集成驱动器电子设备)是硬盘驱动器或CD/DVD驱动器的连接。今天的大多数驱动器都有SATA连接。

K: 南桥 - 这是组件的控制器，如PCI插槽，板载音频和USB连接。

L: SATA连接 - 这是主板上6个SATA连接中的4个。这些将用于硬盘驱动器和CD/DVD驱动器，主要用于硬盘的链接。

M: 前置面板连接 - 这是您的机箱与主板挂载连接的地方，主要是显示灯灯，如电源，开机等。

N: FDD连接- FDD是软盘控制器。如果您的计算机中有一个软盘驱动器，你可以挂接它。

O: 外部USB连接 - 这是您主板上的USB支架与机箱外部连接的USB移动连接内部接口。

P: CMOS电池 - 这是主板的电池，这用于允许CMOS保持其记忆的设置。
