本文介绍了midas Gen软件中薄板和厚板的计算理论，强调厚板在楼板静力计算中的适用性。内容包括计算条件、材料参数、内力输出方式及其适用条件，以及弯矩和挠度的手工复核过程，验证了软件计算结果的准确性。
midas gen软件在建立板单元时，板单元类型可以选择厚板和薄板。
薄板和厚板进行计算时采用了两种不同的板理论，两种理论的主要差别在于是否考虑剪切变形，薄板没有考虑剪切变形，而厚板理论考虑了剪切变形。
薄板是指板厚远小于平面尺寸的板，一般当板厚h与平面尺寸L之比小于1/10时，即认为薄板，同时薄板需要遵循一些假定：
a. 原垂直于板中面的线段仍垂直于变形后的中面；
b. 垂直于中面的剪应力远小于平行于中面的应力分量，故可以忽略；
c. 在垂直于板中面的荷载作用下发生弯曲时，板中面不受拉伸。
而对于厚板，由于考虑了剪切角，因而原垂直于板中面的线段变形后并不垂直于变形后的中面。
由于上述原因，建议楼板静力计算时采用厚板来计算，结果会更加准确。

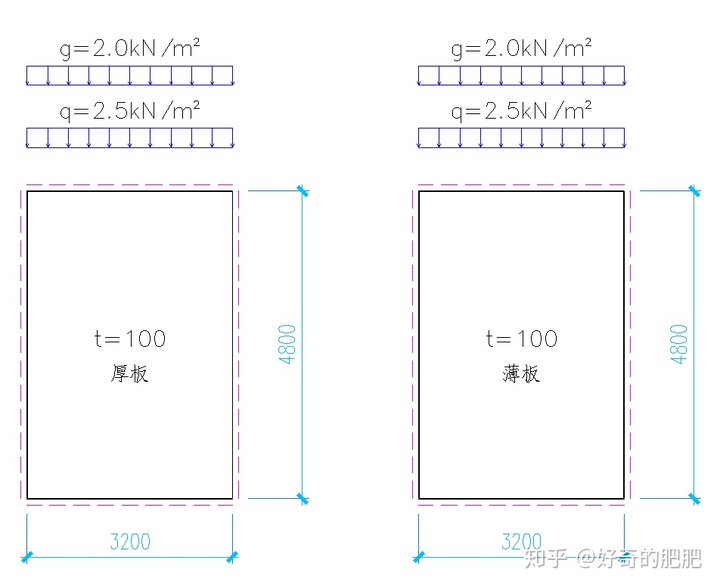

计算条件如下，材料均为C30混凝土，重度25kN/m3，恒载标准值2.0kN/m2，活载标准值2.5kN/m2，板自重软件自动计算。
分析结果如下：
X向弯矩设计值（1.3D+1.5L）:
