在CATIA中，通过Annotations工具条的'View From Reference'功能和自定义按钮添加'Clipping Plane'，可以创建不会随操作消失的剖切面。这种方法适用于零件设计和创成式外形设计，尤其方便观察内部结构，且不受其他操作影响。
进群或技术交流，请加微chege1204

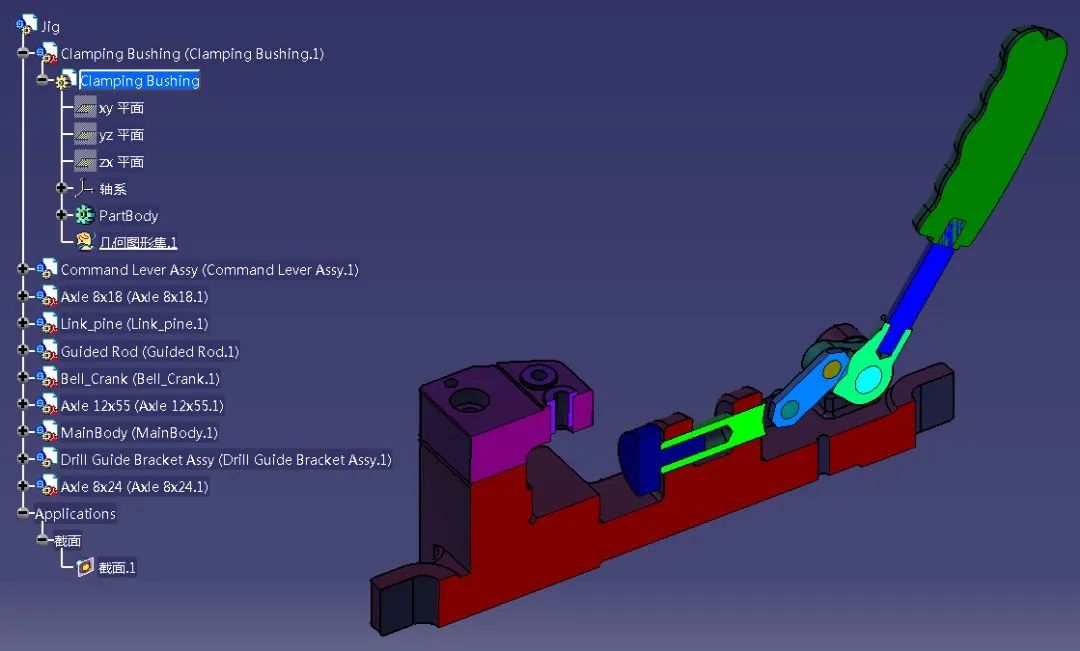

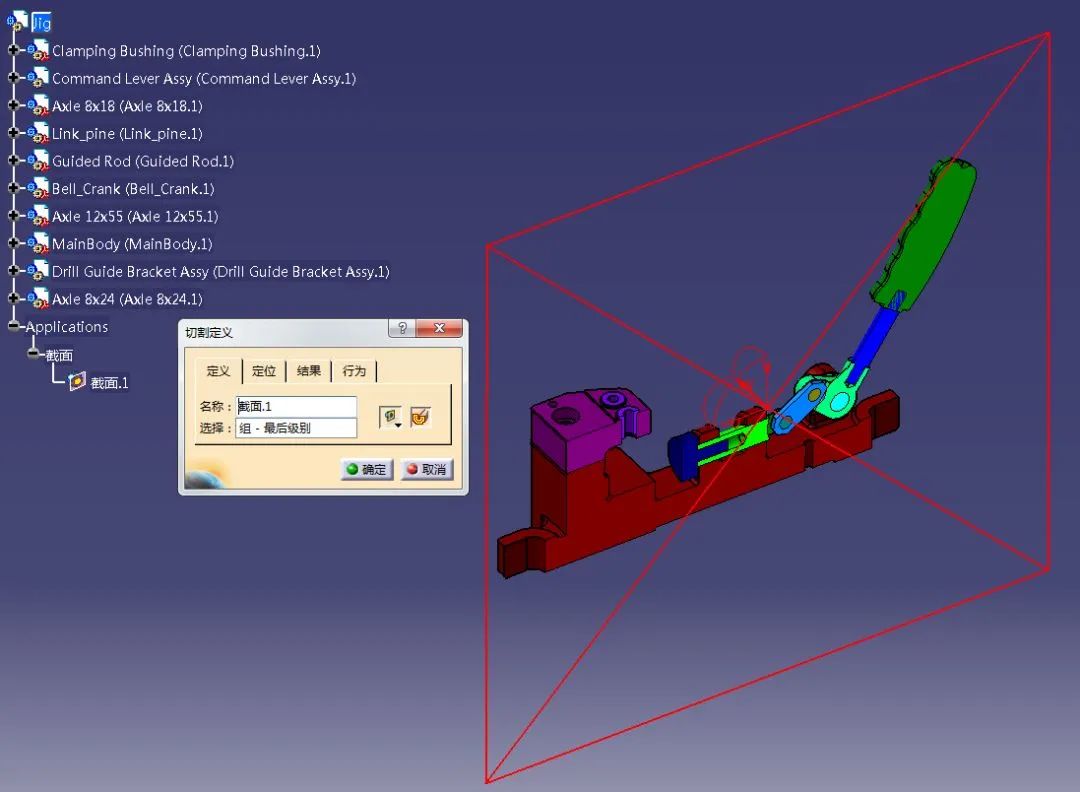

大家都知道，在CATIA的SPA拥有比较方便的剖切面创建。只要在装配级别，便可使用剖切功能建立剖切面，如下图所示：
剖切面建立后，即使双击装配下某零件，剖切面也是一直存在的。
但是当我们在新窗口单独打开零件时，这个功能就无法使用了。
而在零部件设计工作台只有动态切割工具可以使用。

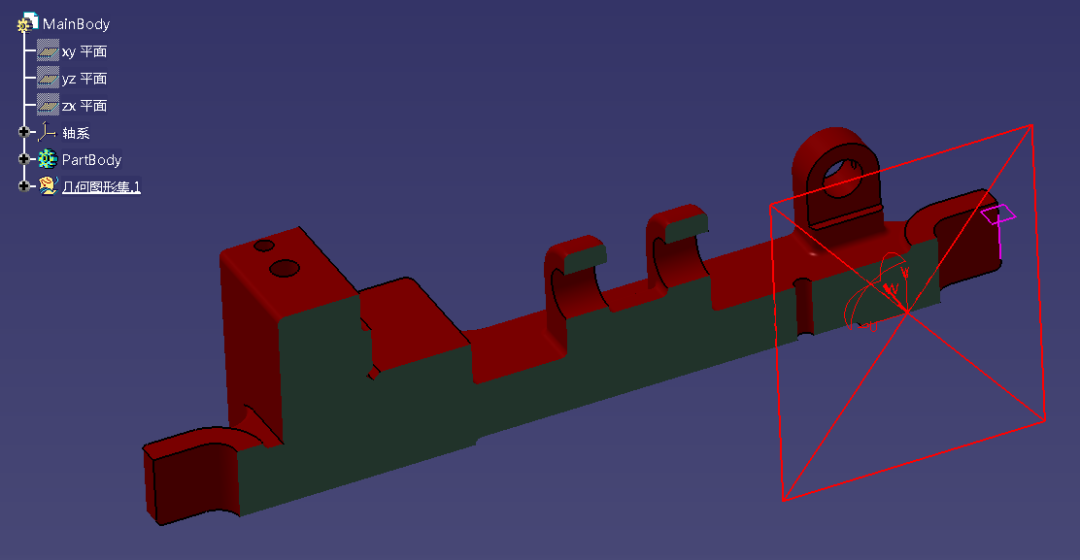

这个动态切割工具有点不足，只要进行其它的任何操作，截面就马上消失。
那么有没有工具来代替动态切割，不论什么操作，截面都不会消失呢？
答案是肯定的。

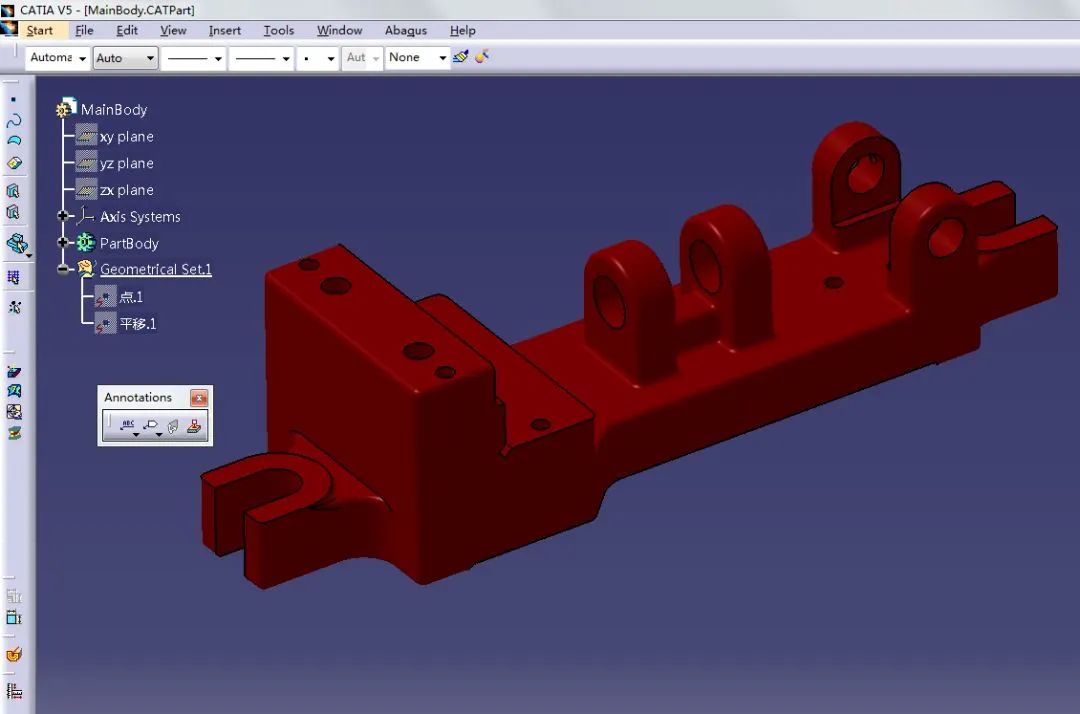

以下小编将带领大家完成这一功能。首先我们需要进入零件级别的工作台，比如零件设计，或者创成式外形设计。接着，我们都可以看到这样一根工具条：
既Annotations工具条，这根工具条的第三个按钮叫做“View From Reference”

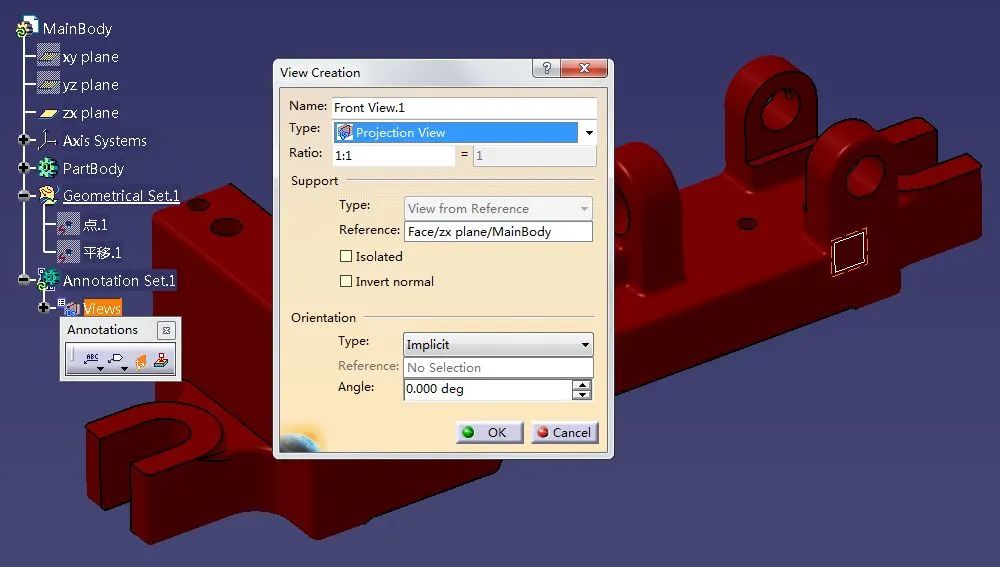

我们要利用这个工具，在现有的平面上创建一个三维标注面，如下：
其实这个时候，剖切面已经建立起来了，但是没有被开启显示，而开关按钮默认是不显示在这个工具条上的，需要使用自定义按钮功能来显示出这个按钮。

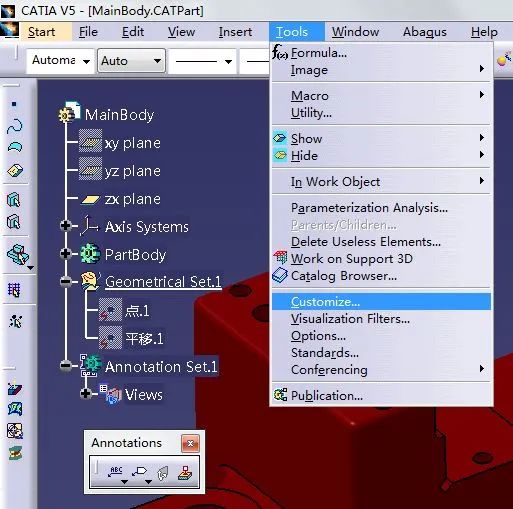

过程如下，使用菜单Tools/Customize ：

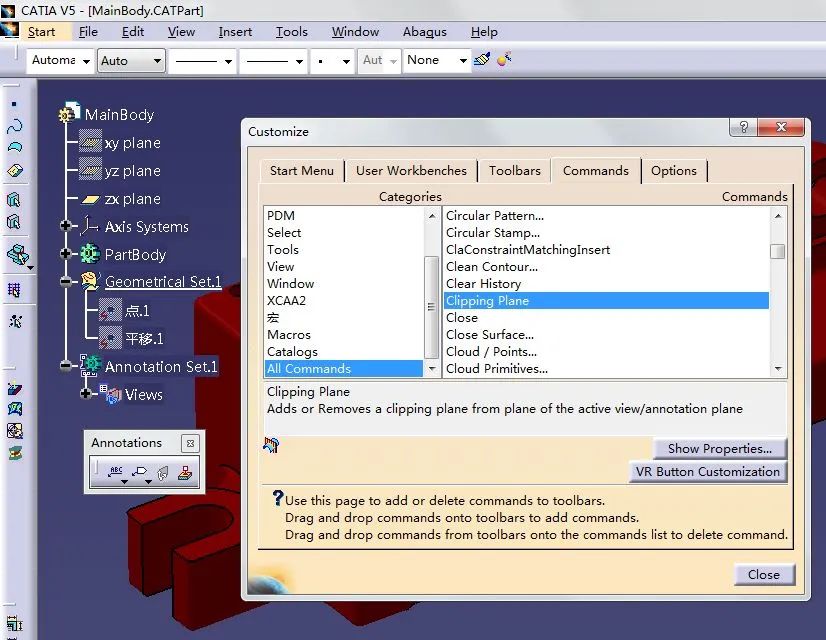

并如下图所示找到所示的命令：

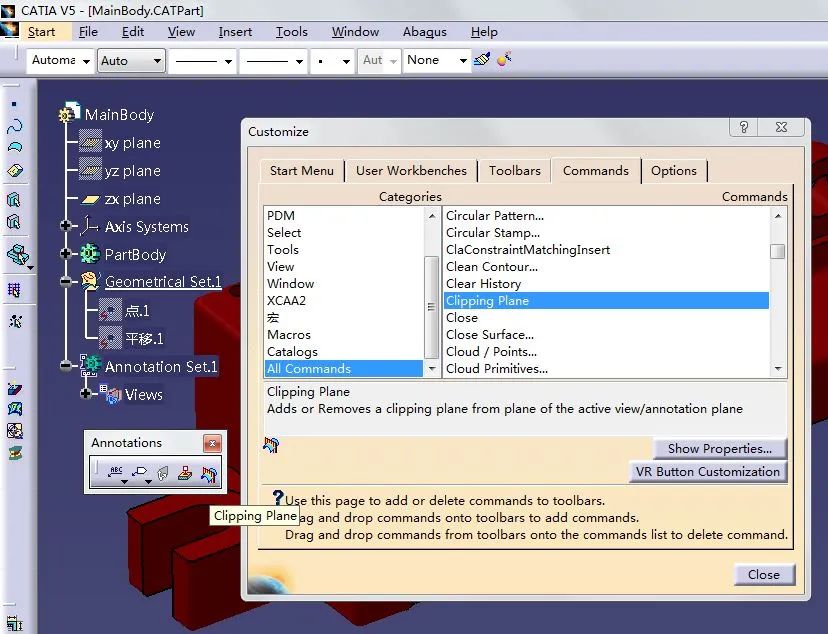

把Clipping Plane拖拽到Annotations工具条上，如下：
接着，见证奇迹的时刻发生了~只需要点击这个新创建的按钮，如下图：

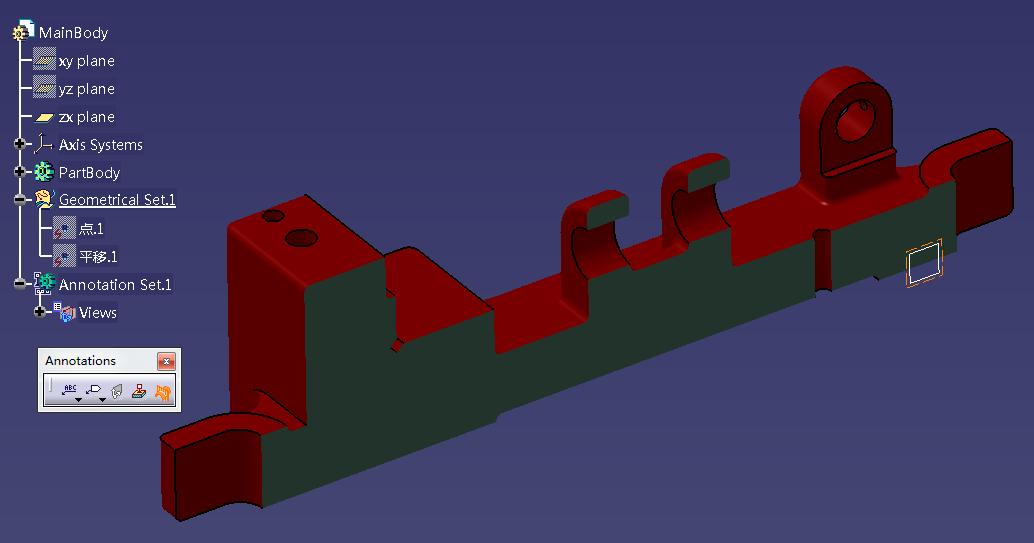

截面已产生~不论进行什么操作，都不会消失！除非再次点击“Clipping Plane”按钮，此操作有利于在设计的时候观察零件内部的结构。
其实，这是利用了CATIA的FTA里的功能，如果用户对FTA比较熟悉的话，更可以创建阶梯剖面和旋转剖面。最主要的是，这些剖面在进行零件操作的时候不会消失。
