苹果最新推出的iphone7 系列，最大的改动是取消了3.5mm耳机孔，用lightning接口取代，这个看来也是趋势，安卓手机有几款也是直接用Type-c的接口解决音频、充电问题的。lightning耳机的接口最大的不便不能同时听歌充电，只能转而求其次使用无线耳机或者转接头，这也使得传统的3.5接口耳机不能直接使用在iPhone 7 iPhone 7 Plus上面，但是随机有配送一条ightning转3.5短线l，得以使用旧款耳机，或者第三方的耳机。下面跟随充电头网对着iPhone 7配备的Lightning Earpods耳机与转接线探个究竟。

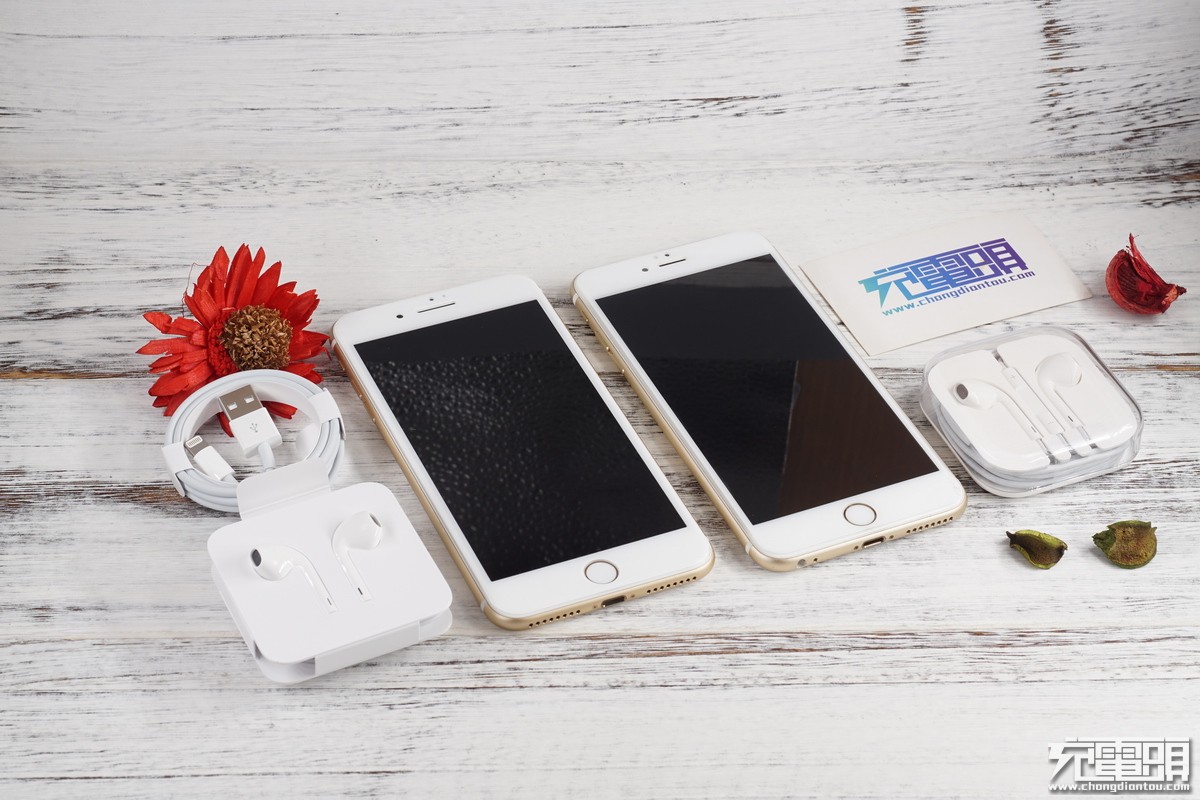

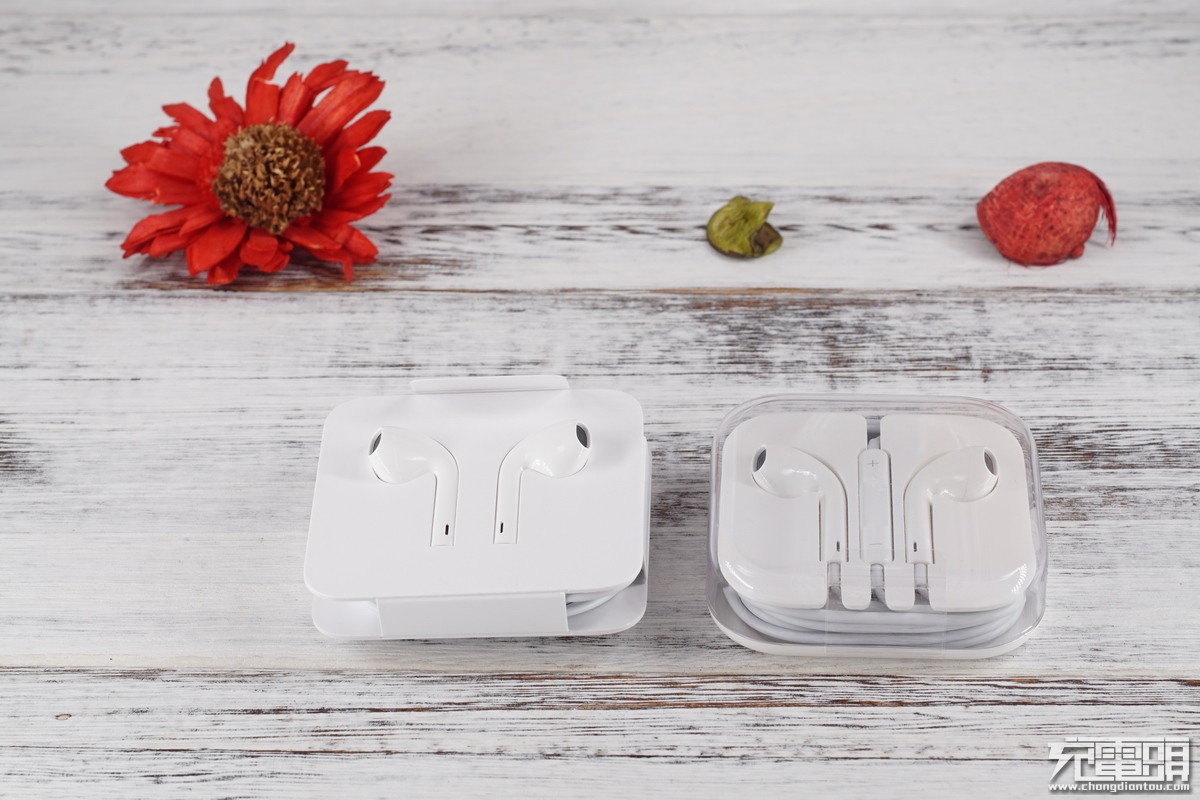

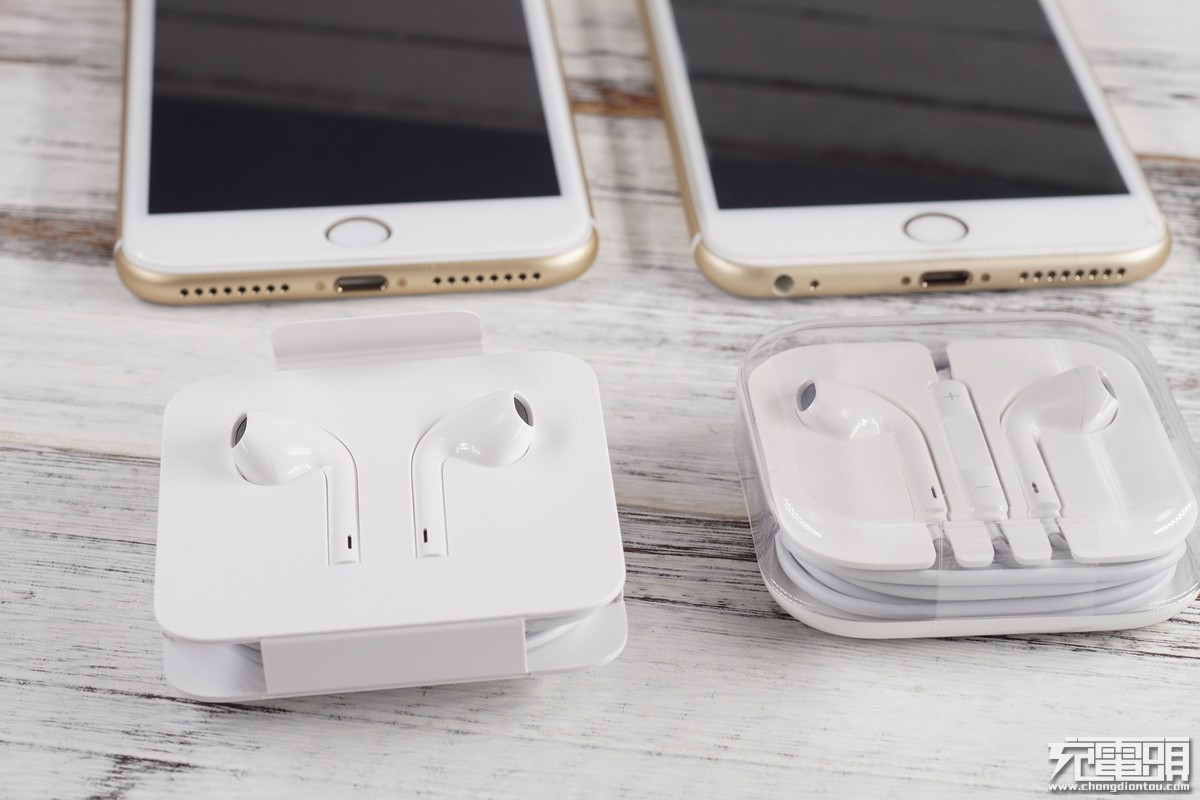

iPhone 7 Plus跟机耳机 ，右边是iPhone 6s Plus跟机耳机。

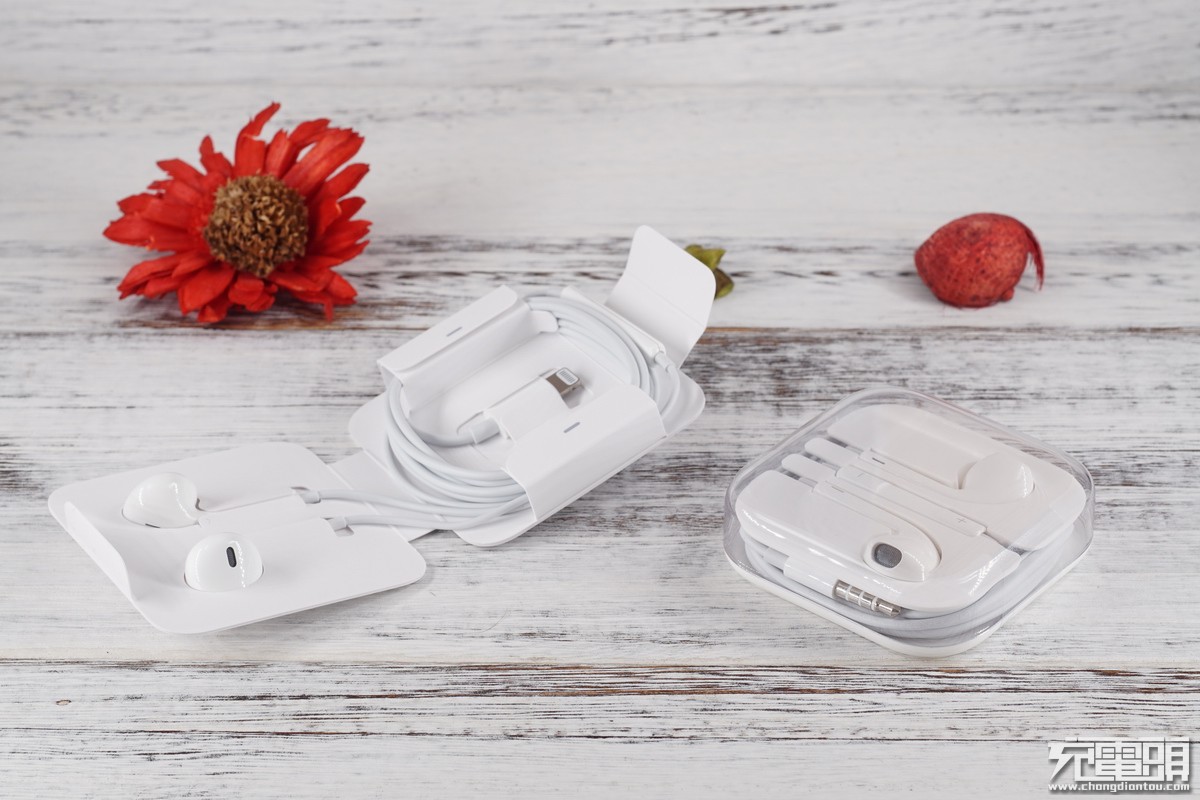

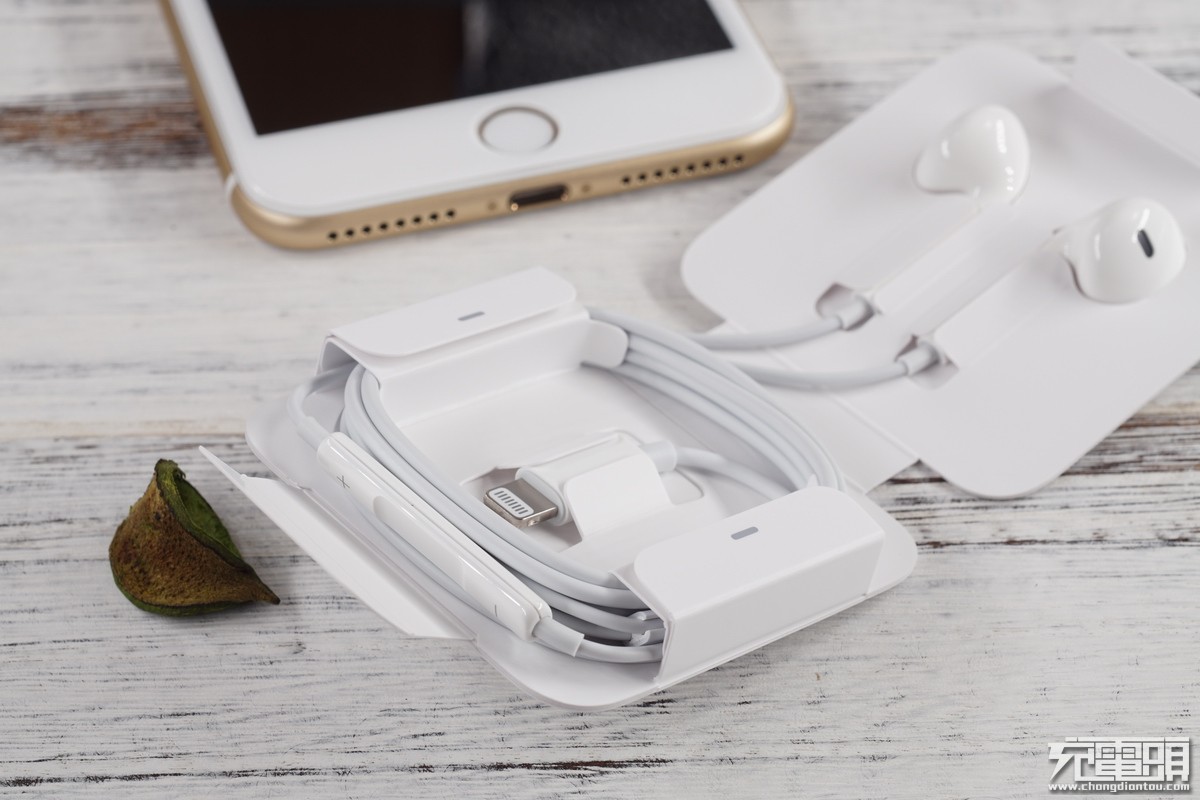

不同的地方从透明塑料盒包装改为纸质包装。
接口是跟充电一样的lightning，手机也取消了3.5圆口，充电跟有线耳机共用一个口，不能同时间听歌充电，除非用蓝牙耳机。

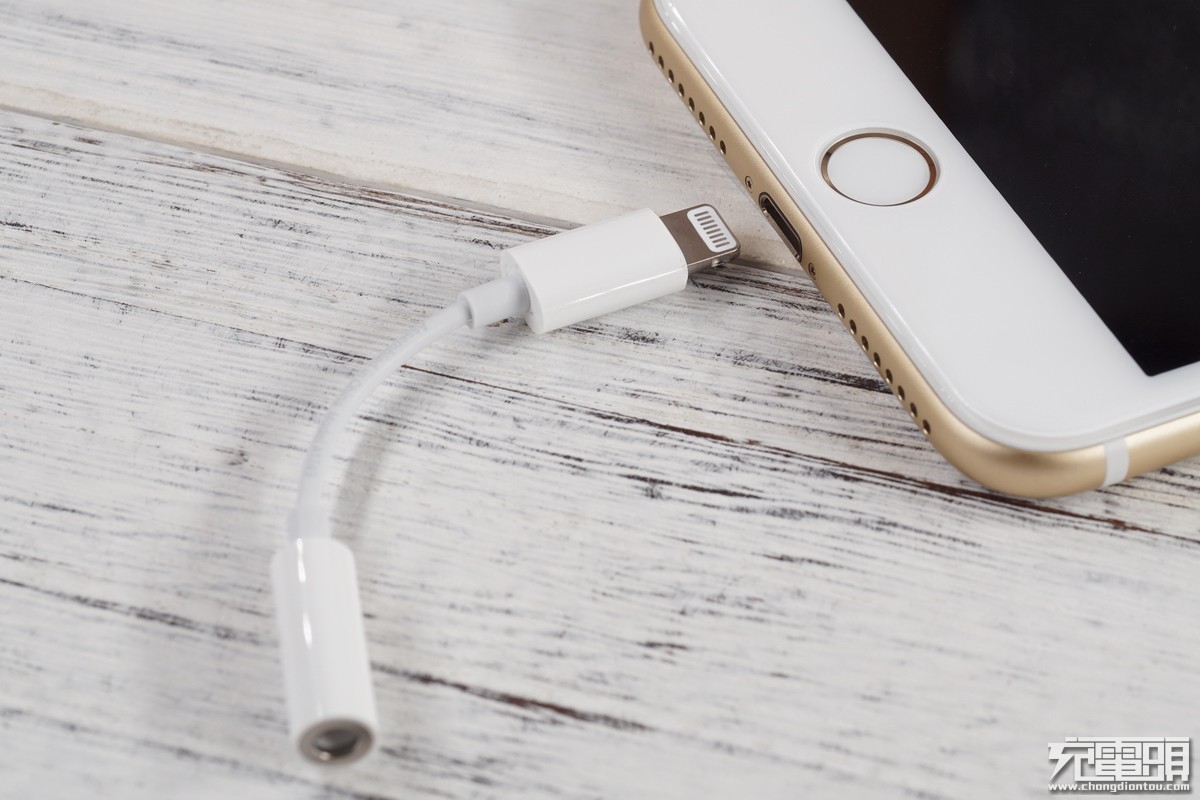

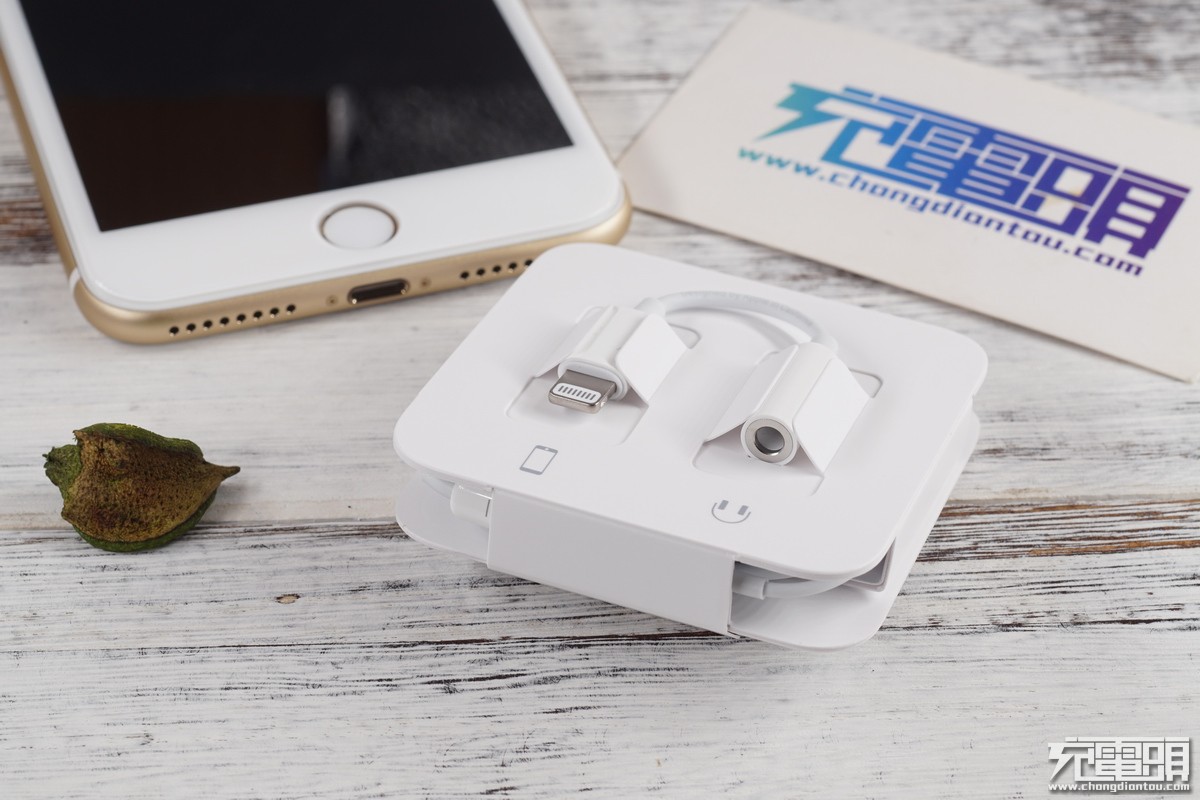

配送的一条lightning转3.5mm接口，可以使用旧款3.5耳机。

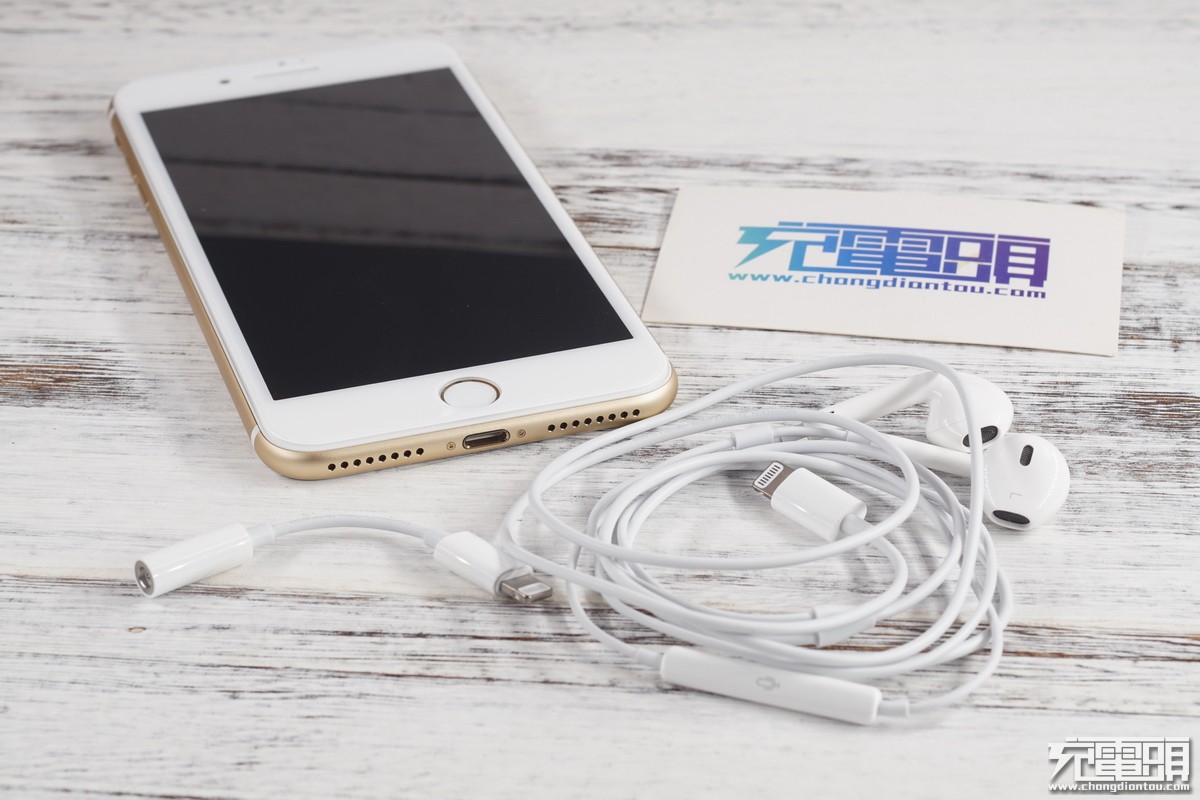

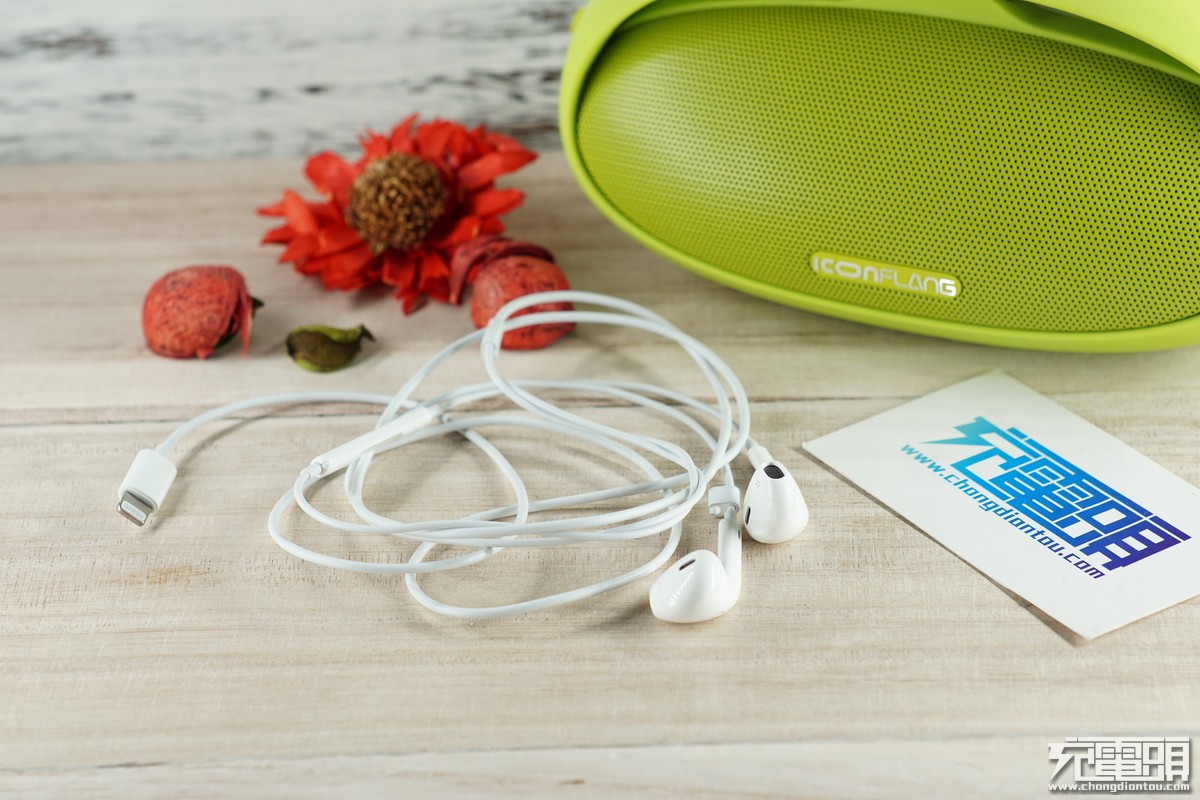

取出来，lightning转接线，lightning Earpods耳机。

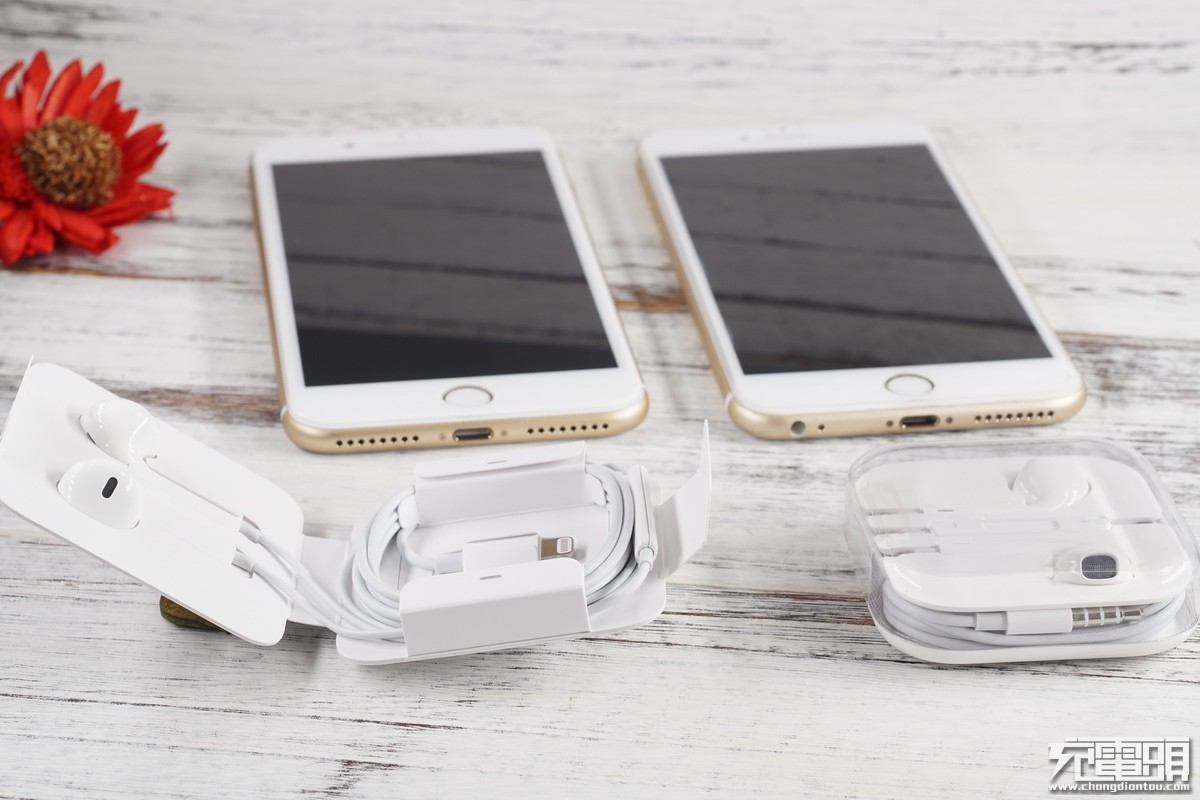

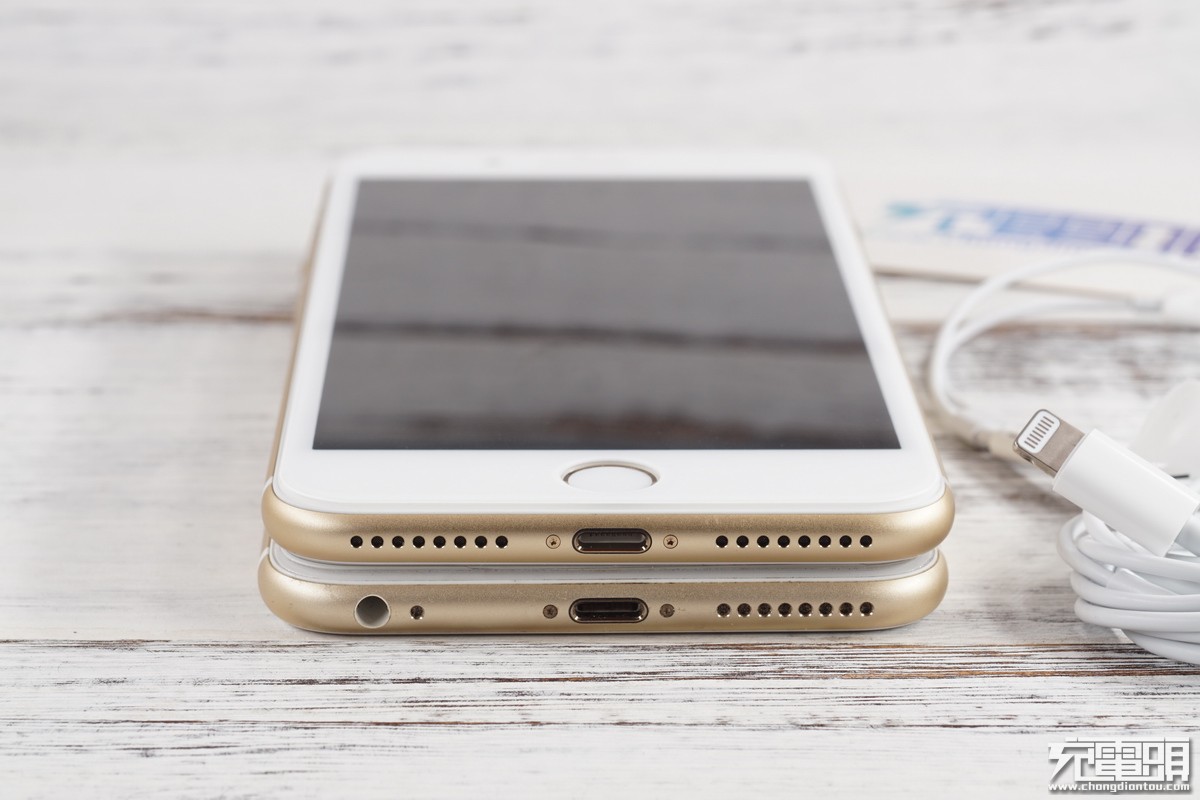

iPhone 7 Plus iPhone 6s Plus不同的地方是没有了3.5耳机接口。
转接头，约10cm。
lightning耳机同样适用于iPhone 6s Plus，但是iOS必须升级到10，不然会显示不支持。

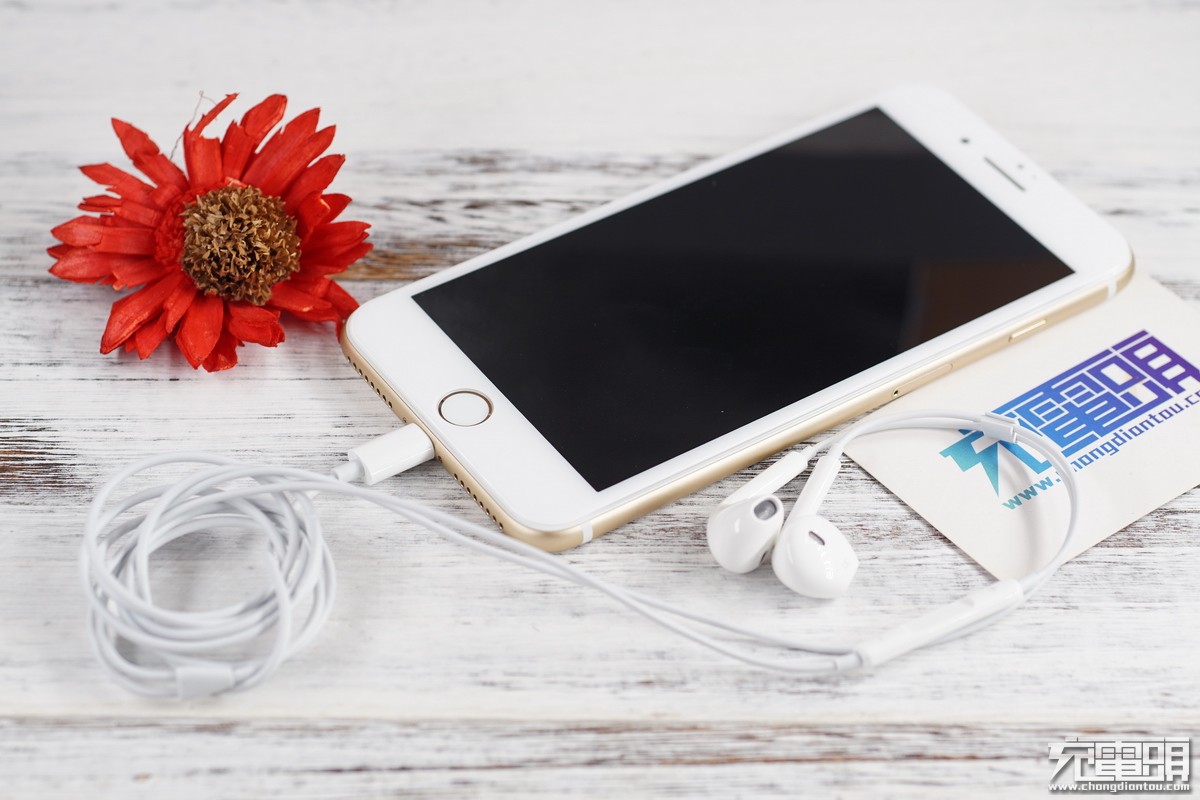

接上lightning耳机。

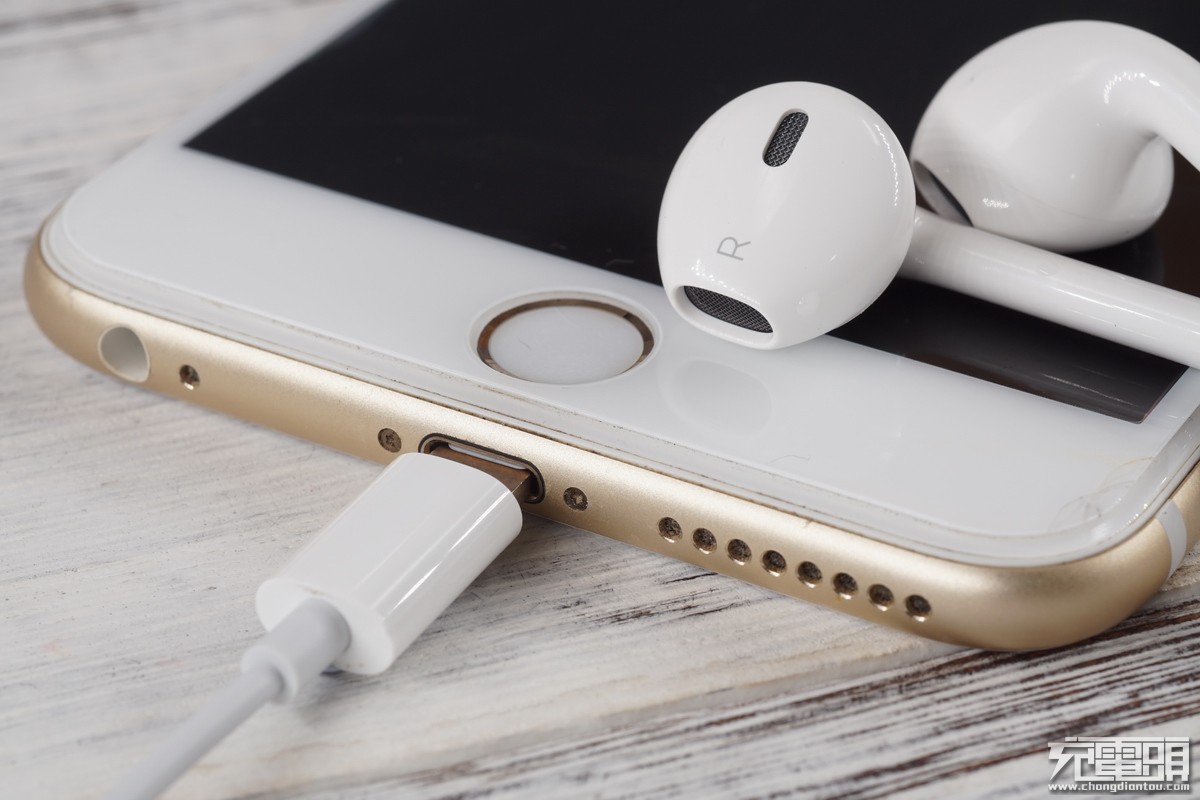

iPhone 6s Plus接上lightning耳机。
两款耳机对比，差不多形状。
打开后可以见到是不同的。

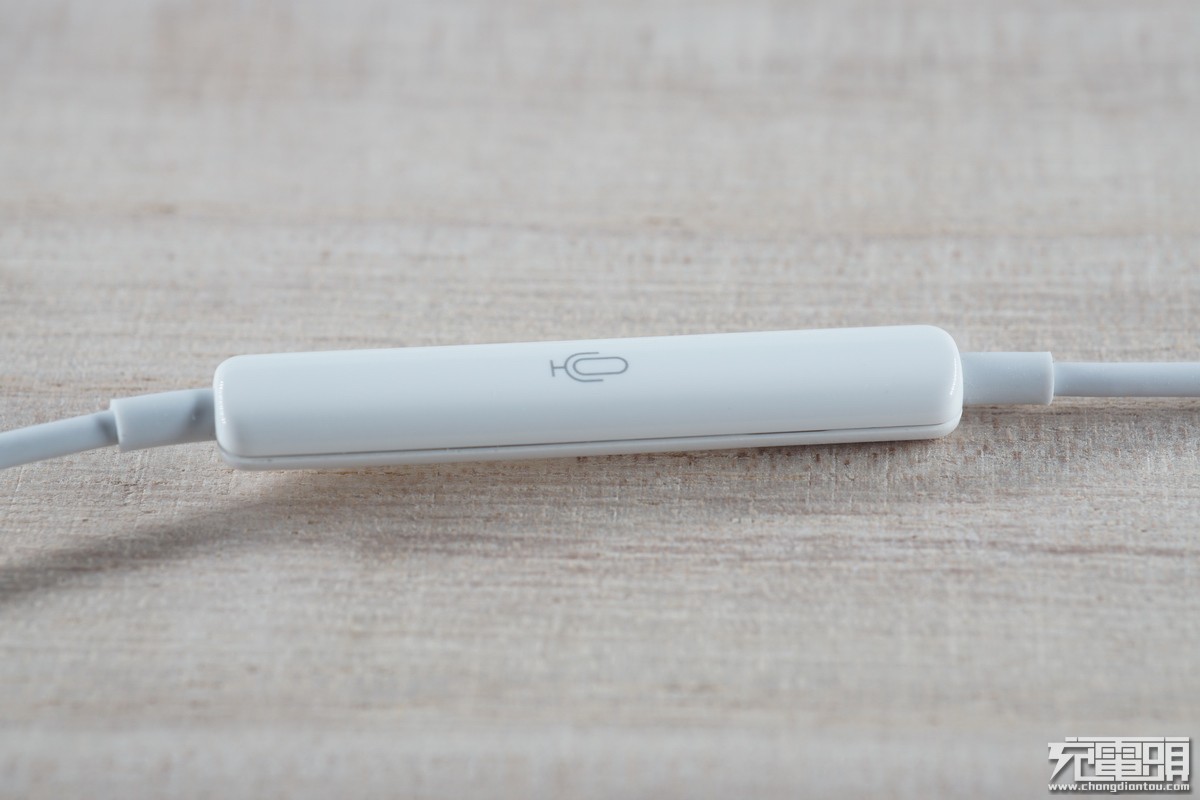

新款lightning细节，音量控制，中间是接听电话。
背面有麦克风标示。

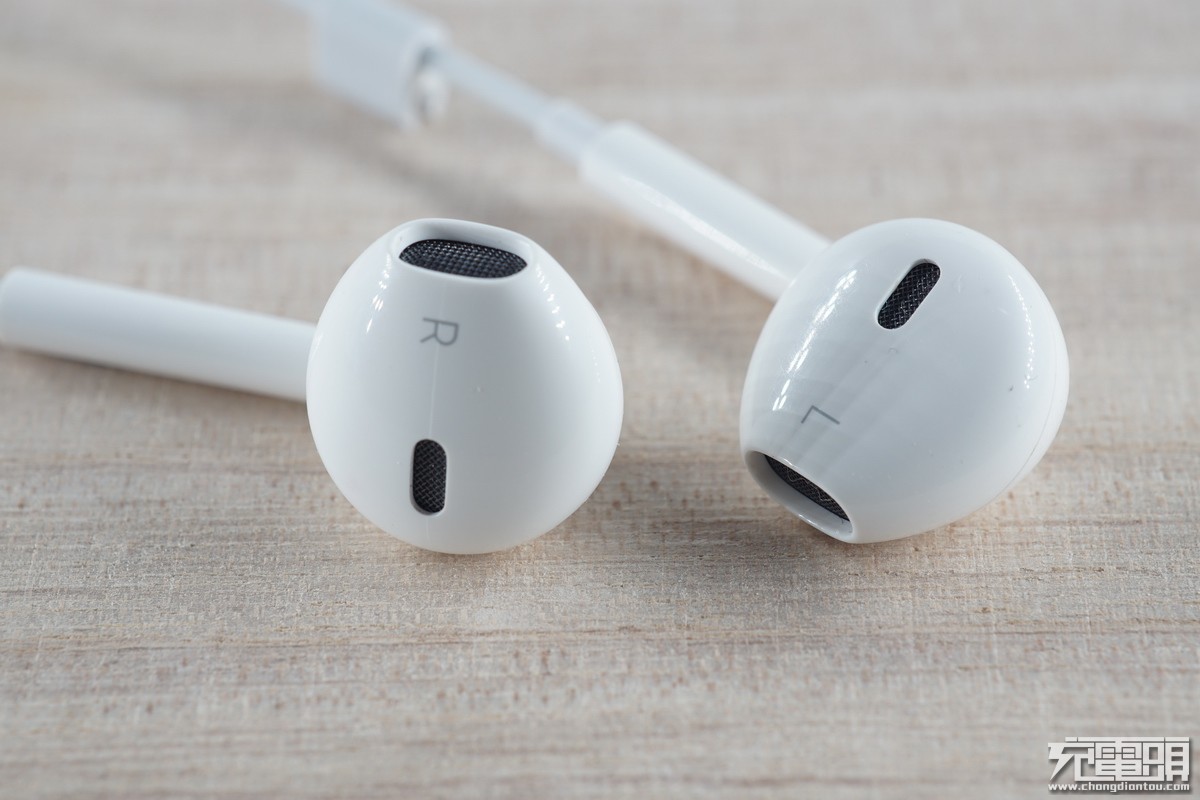

听筒部分 R L。

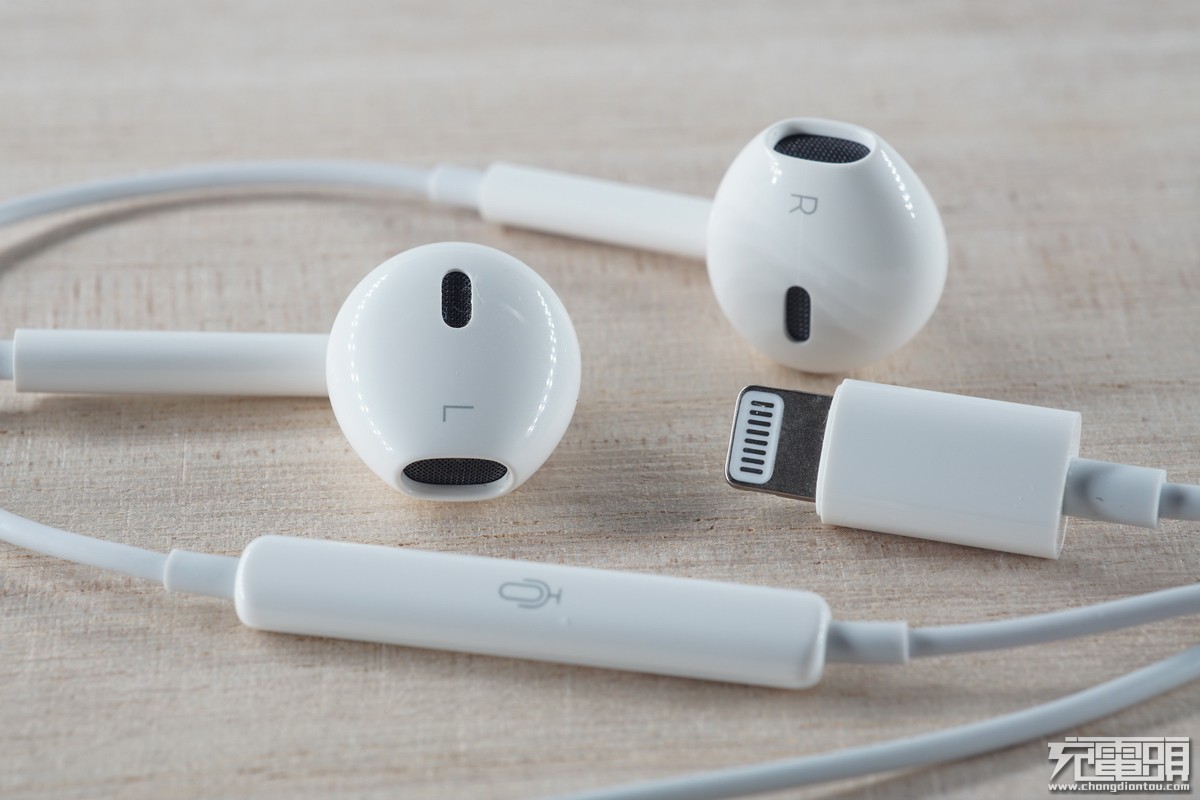

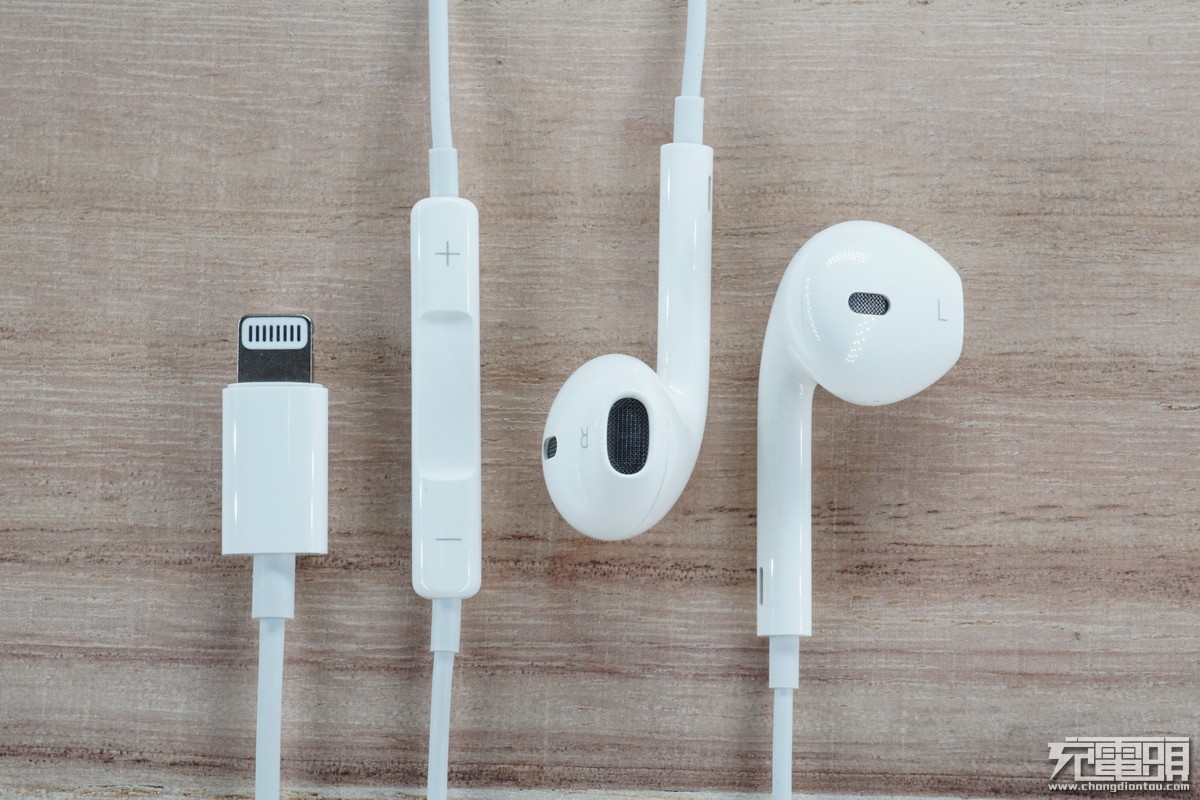

左右立体声， lightning接口，中间音量线控，三个部分组成。

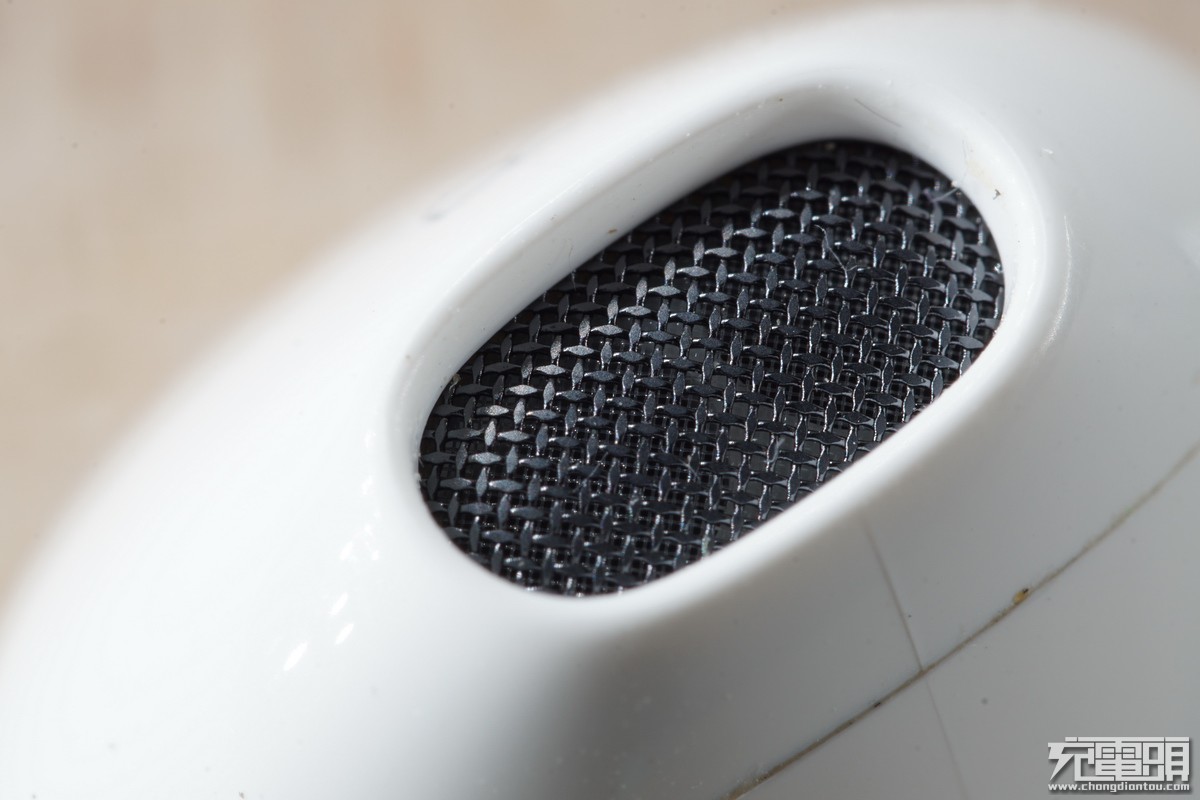

出音位置是金属的网。

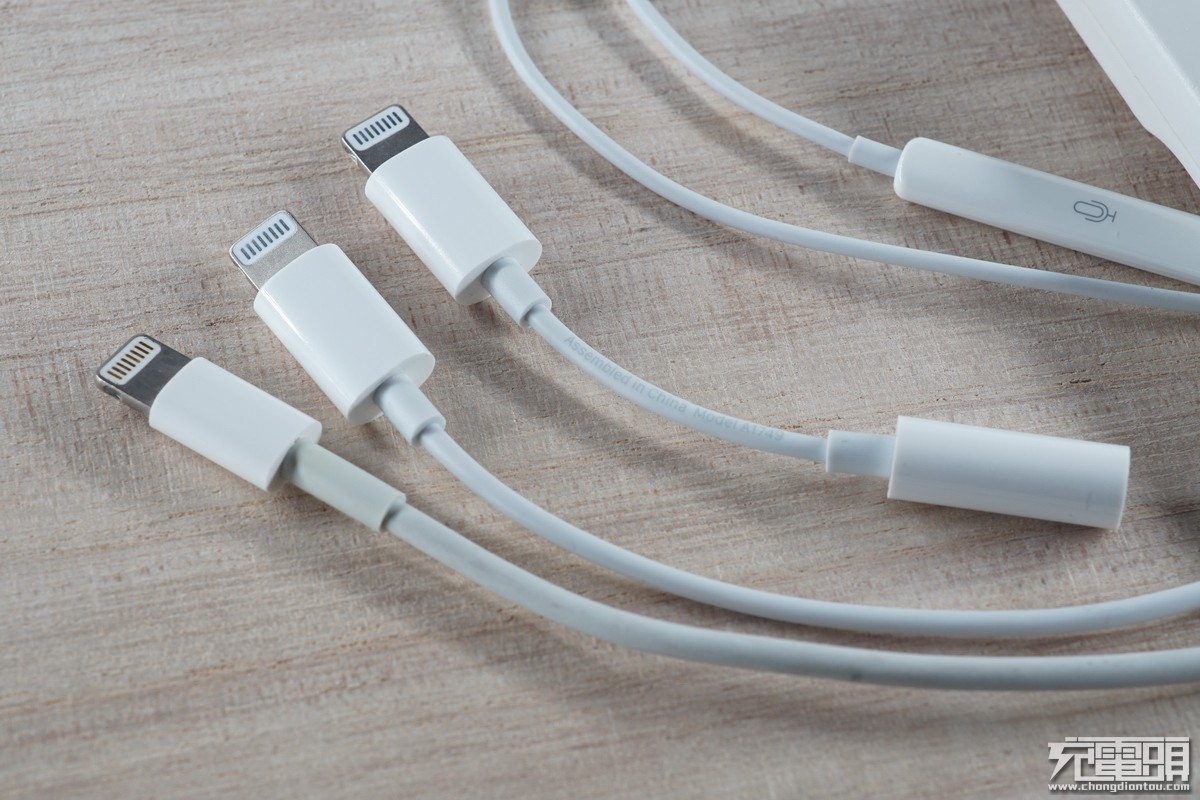

三个lightning头，分别是充电线，耳机线，转接线，充电线粗很多。
转接线线径2mm。
耳机线也是2mm。

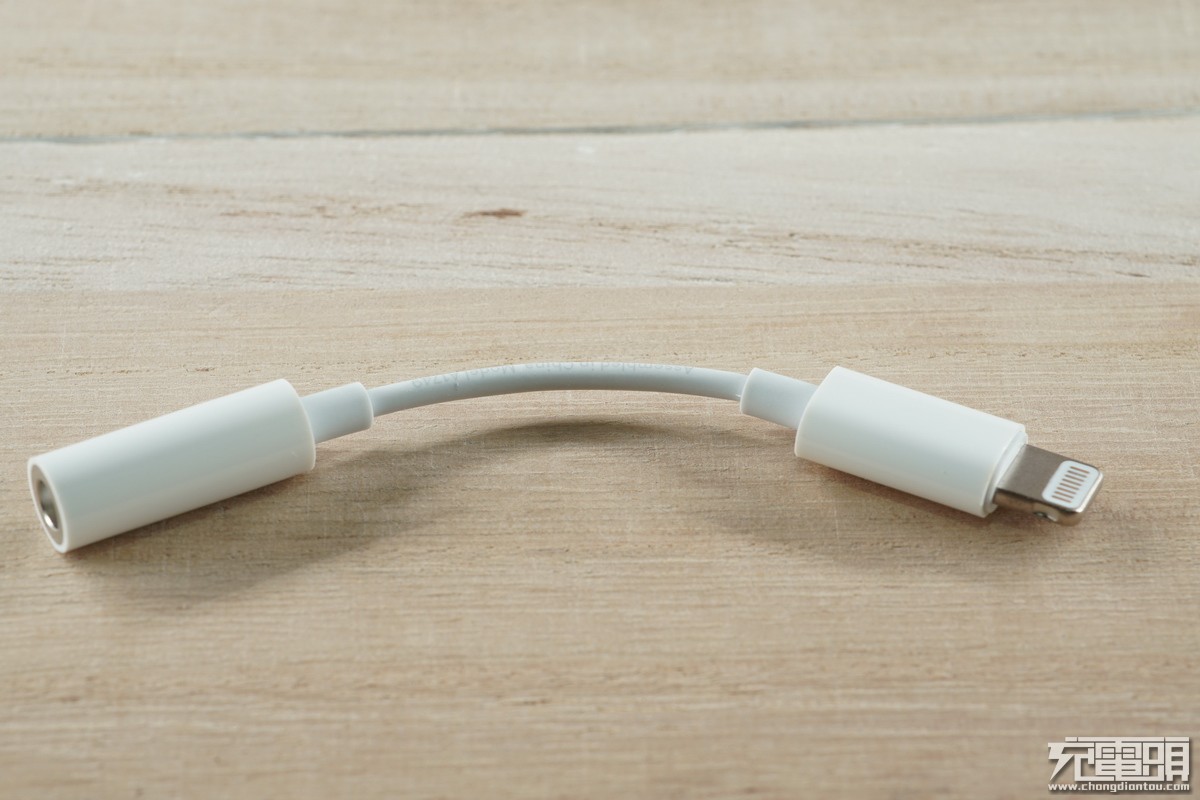

lightning转3.5。

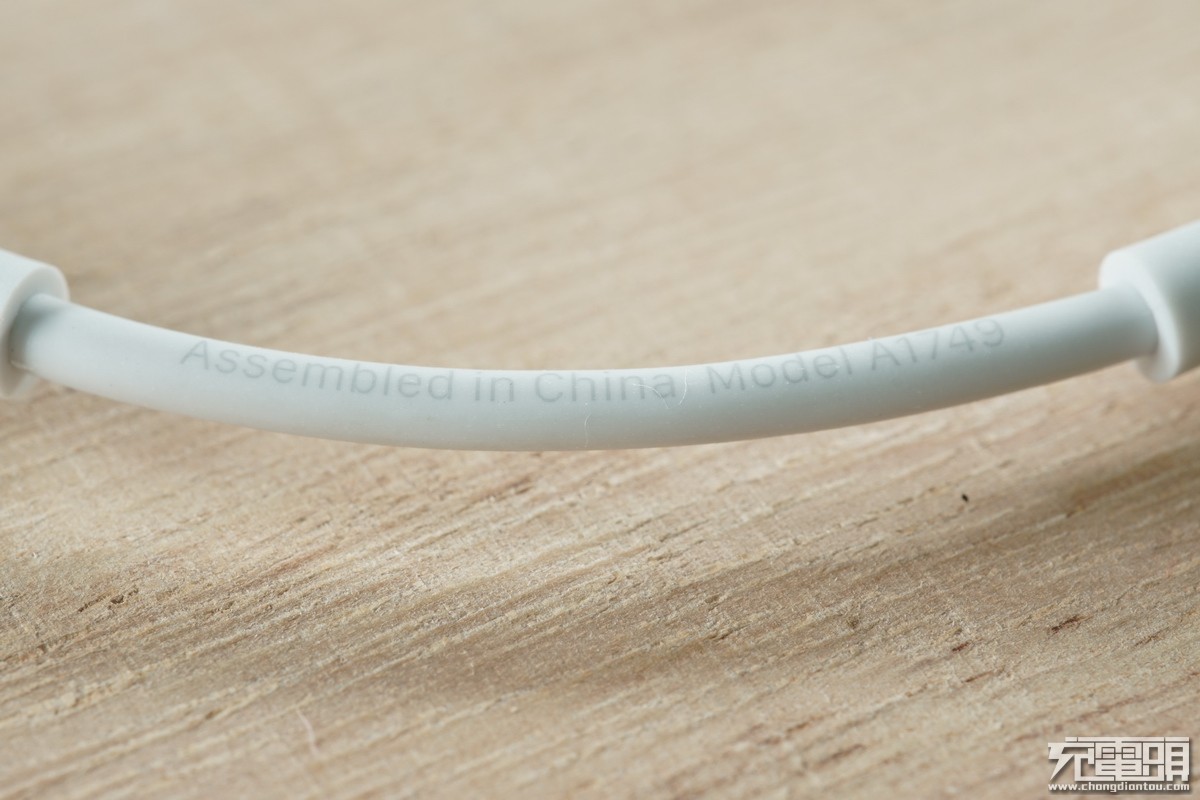

中间线有镭雕字，型号A1749。

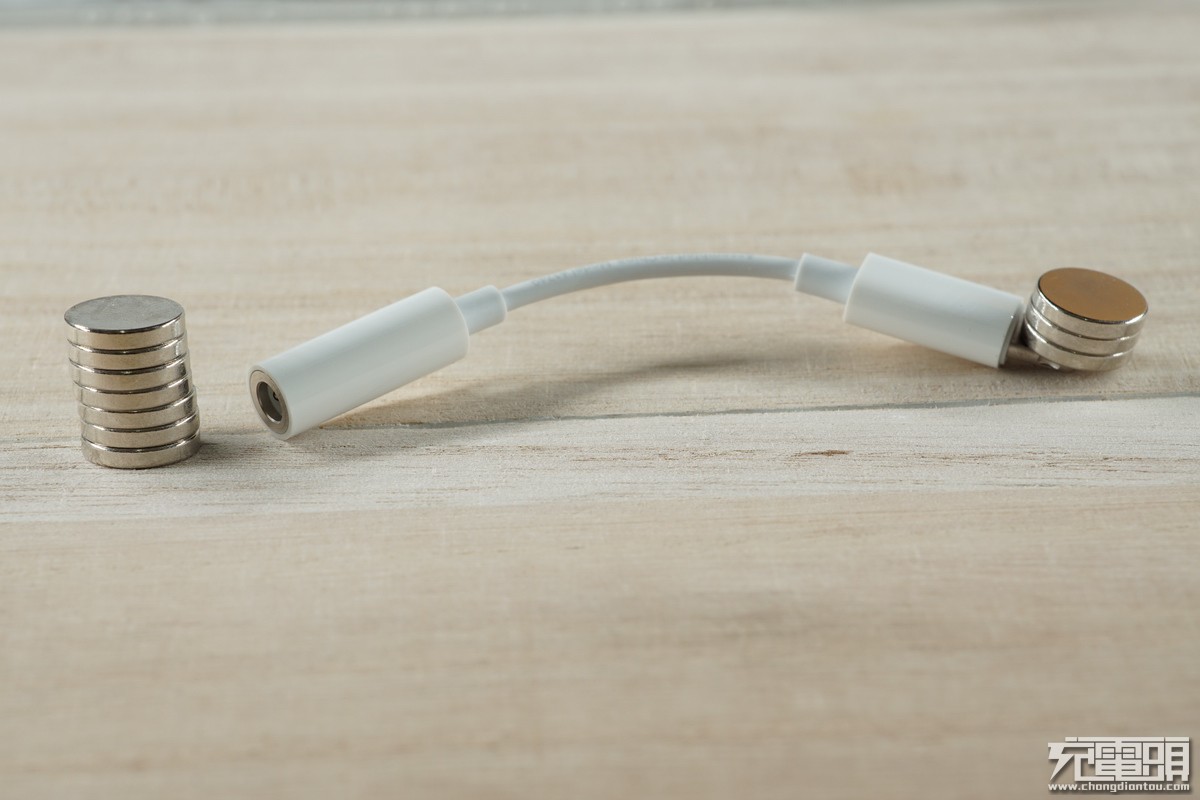

lightning位置可以磁吸，圆口不吸。

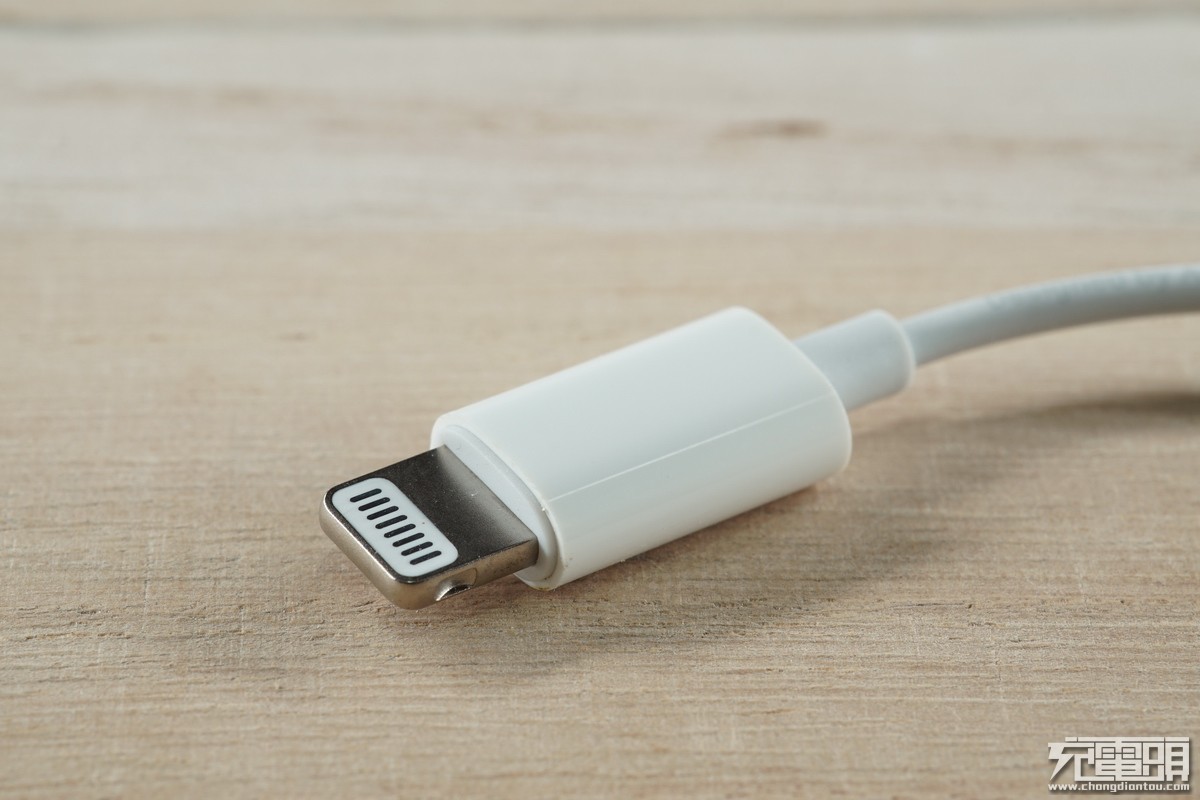

跟充电是一样的接口。

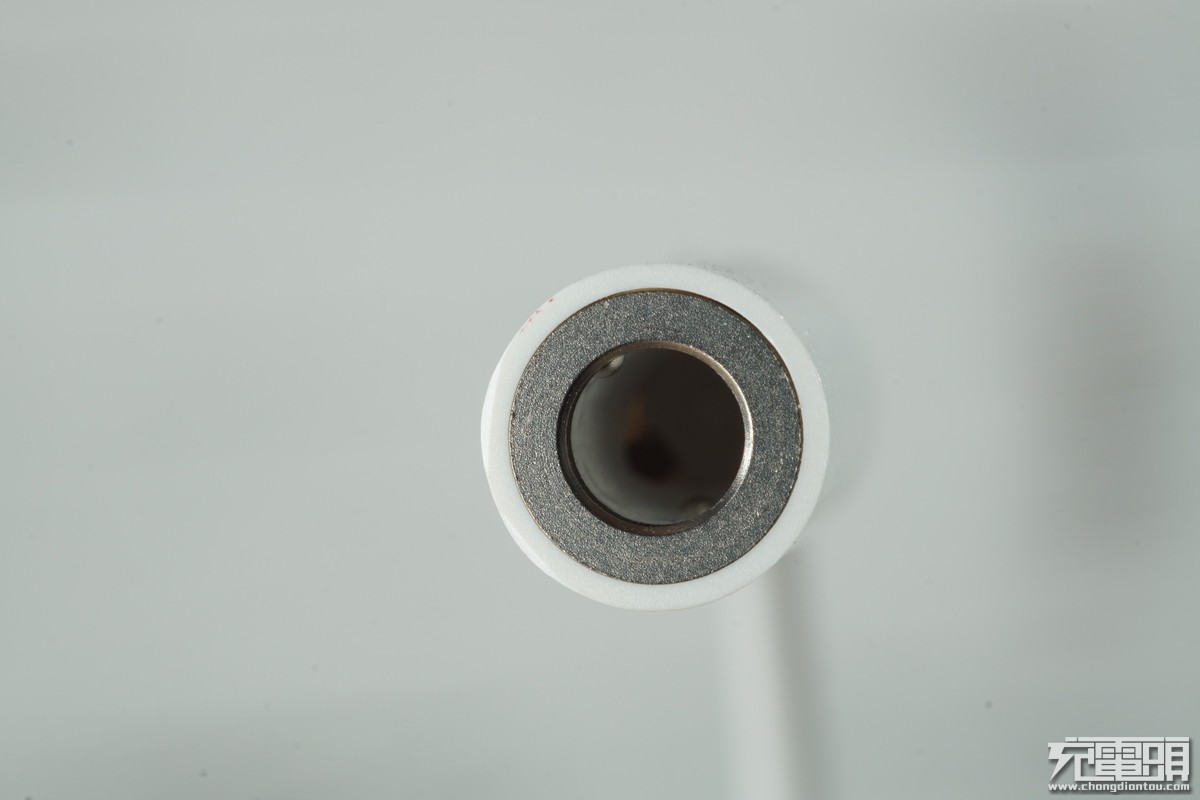

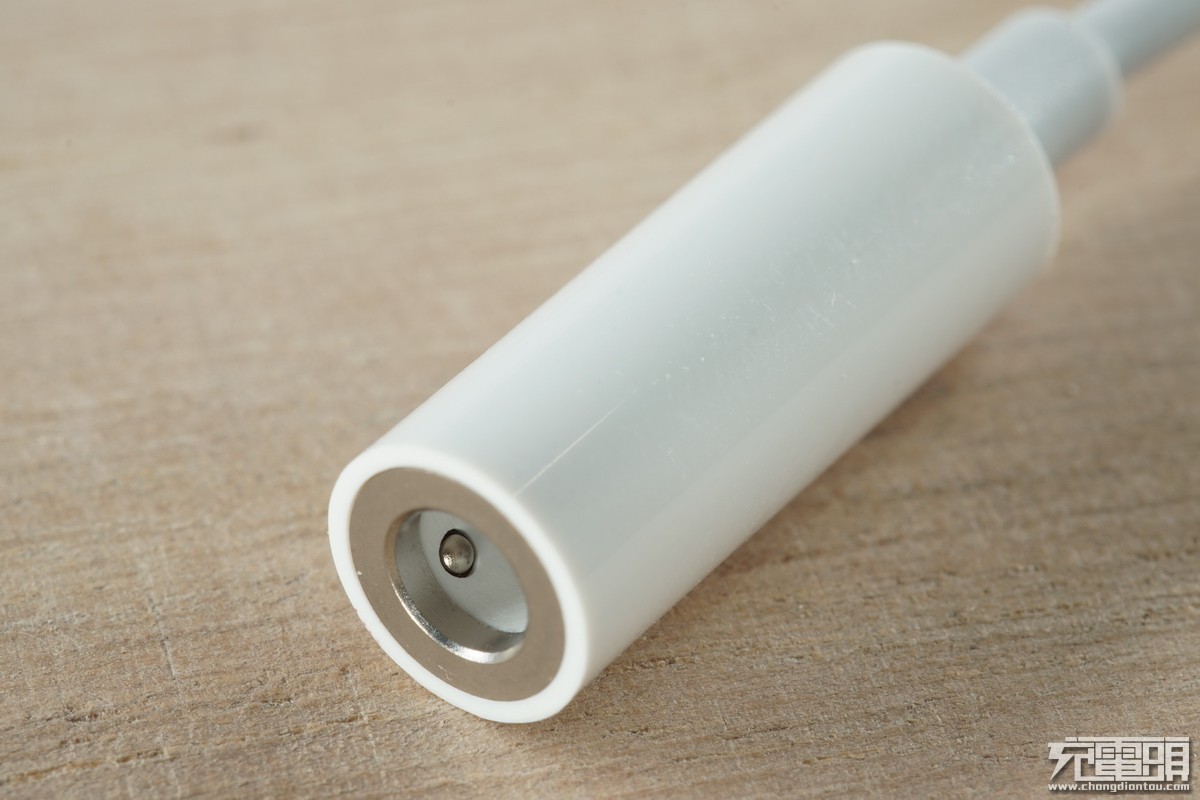

3.5mm接口。
里面有滚珠，接触点，接上上一代耳机段落感不错。

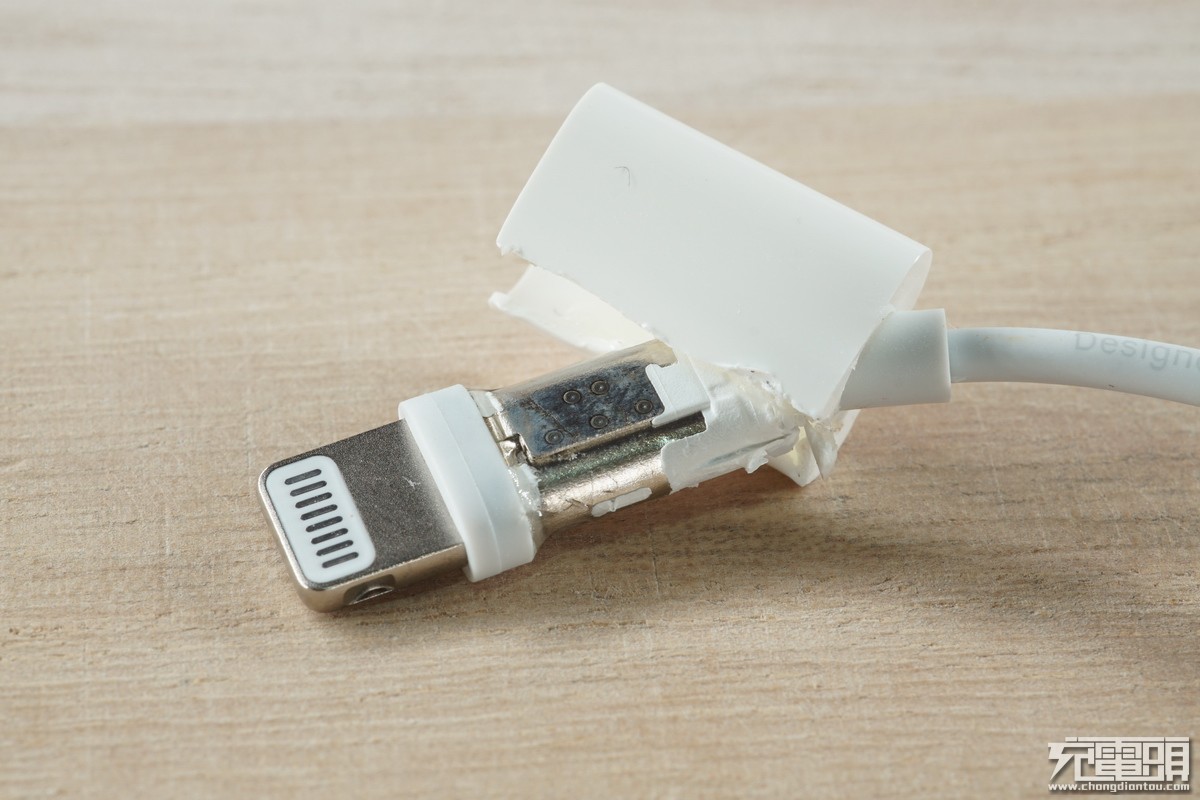

这个头拆开。

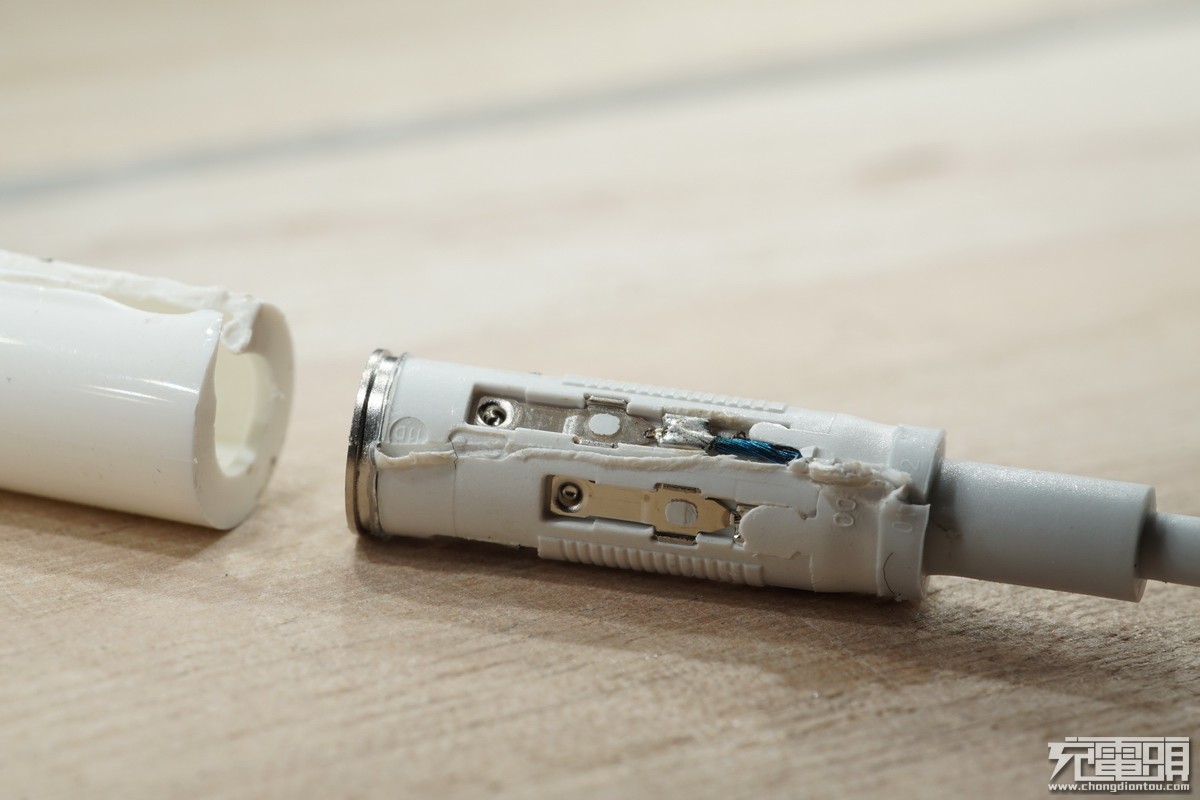

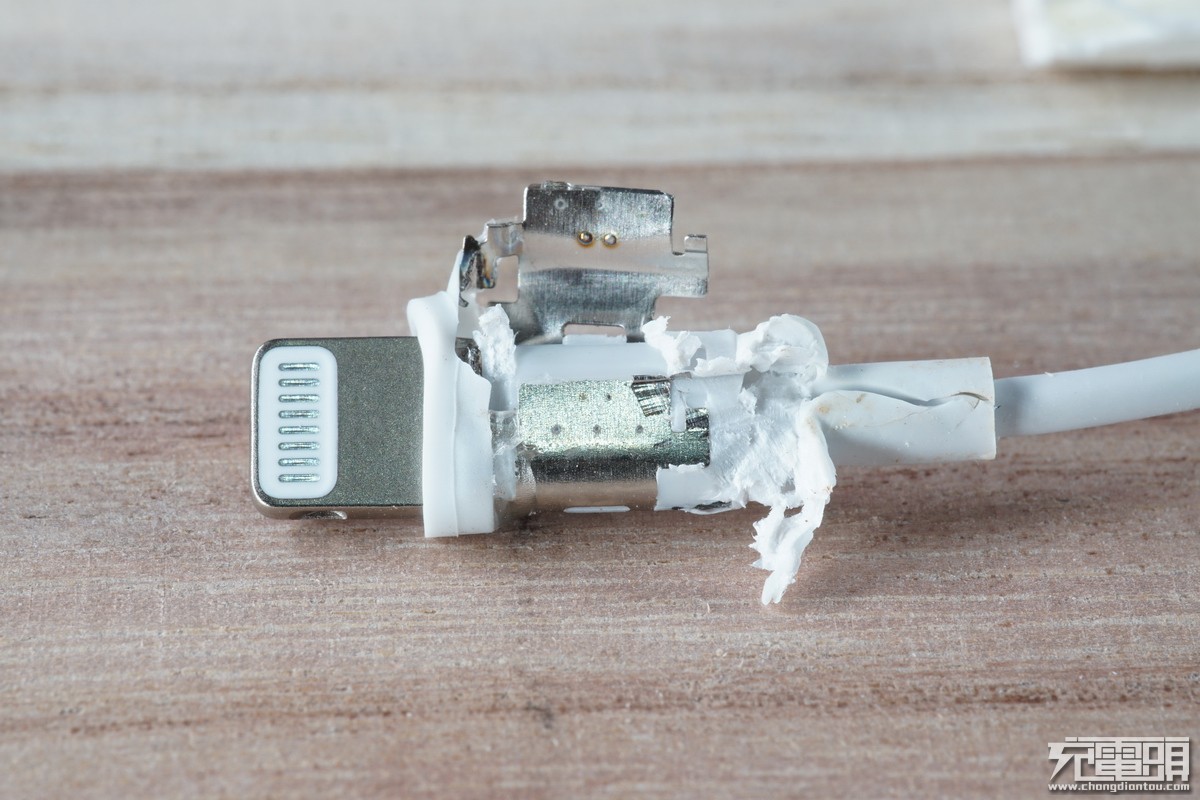

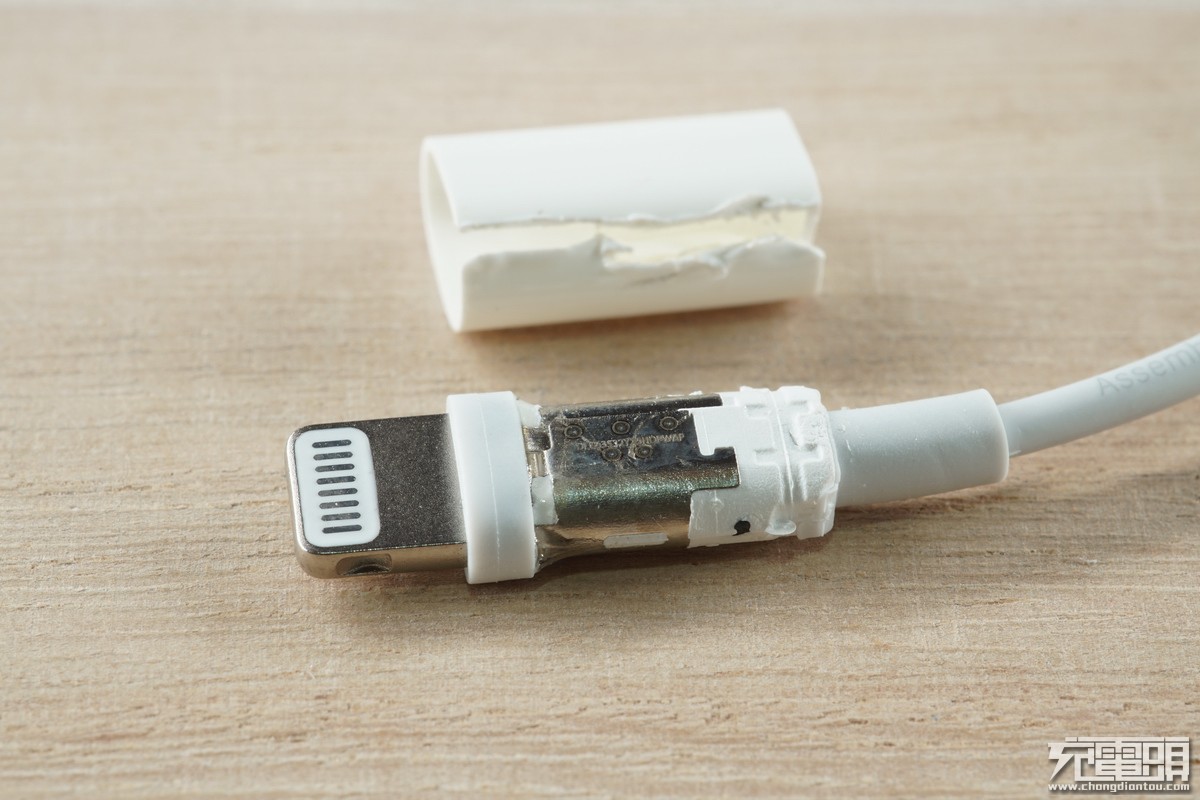

里面是金属罩。

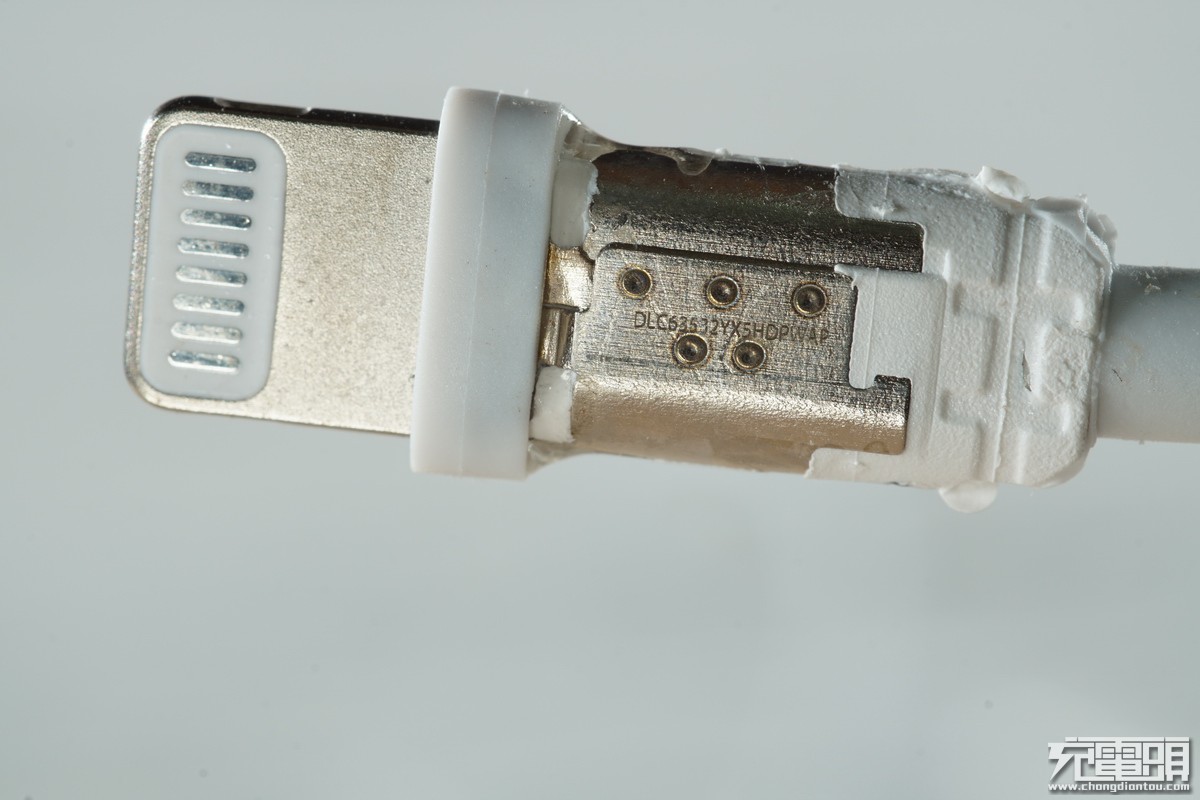

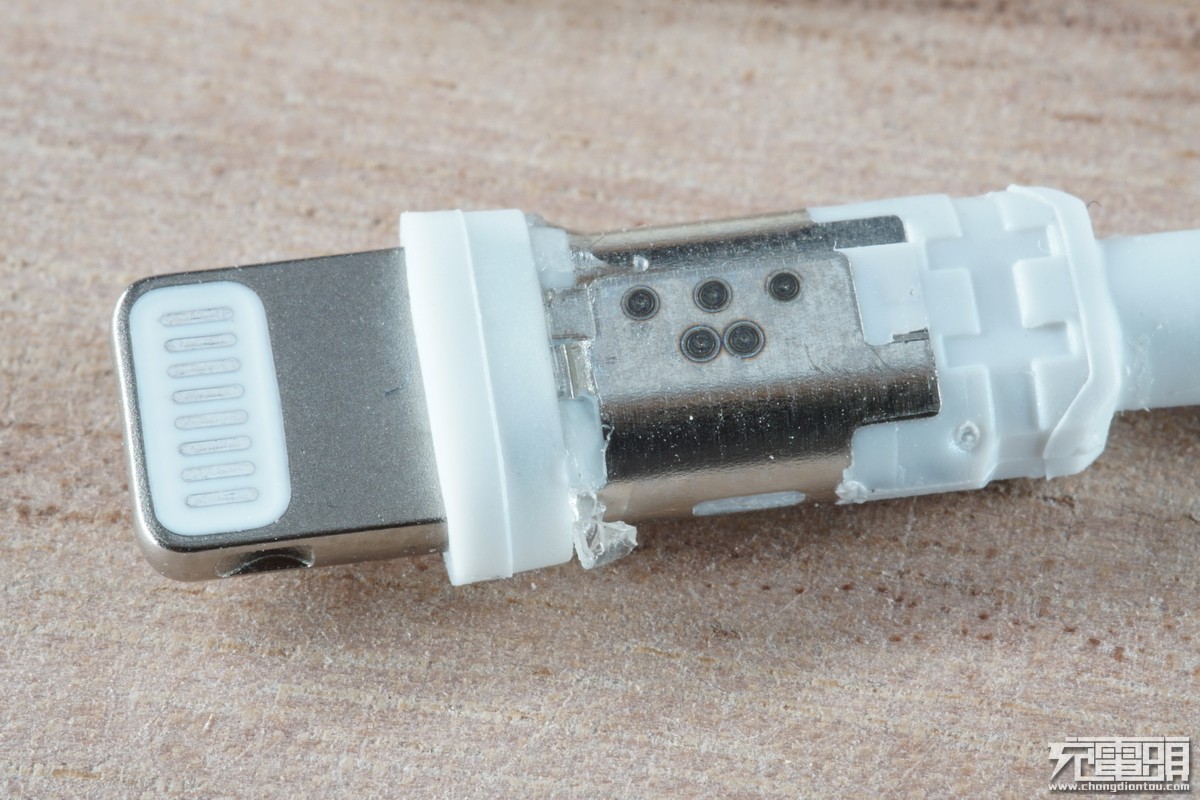

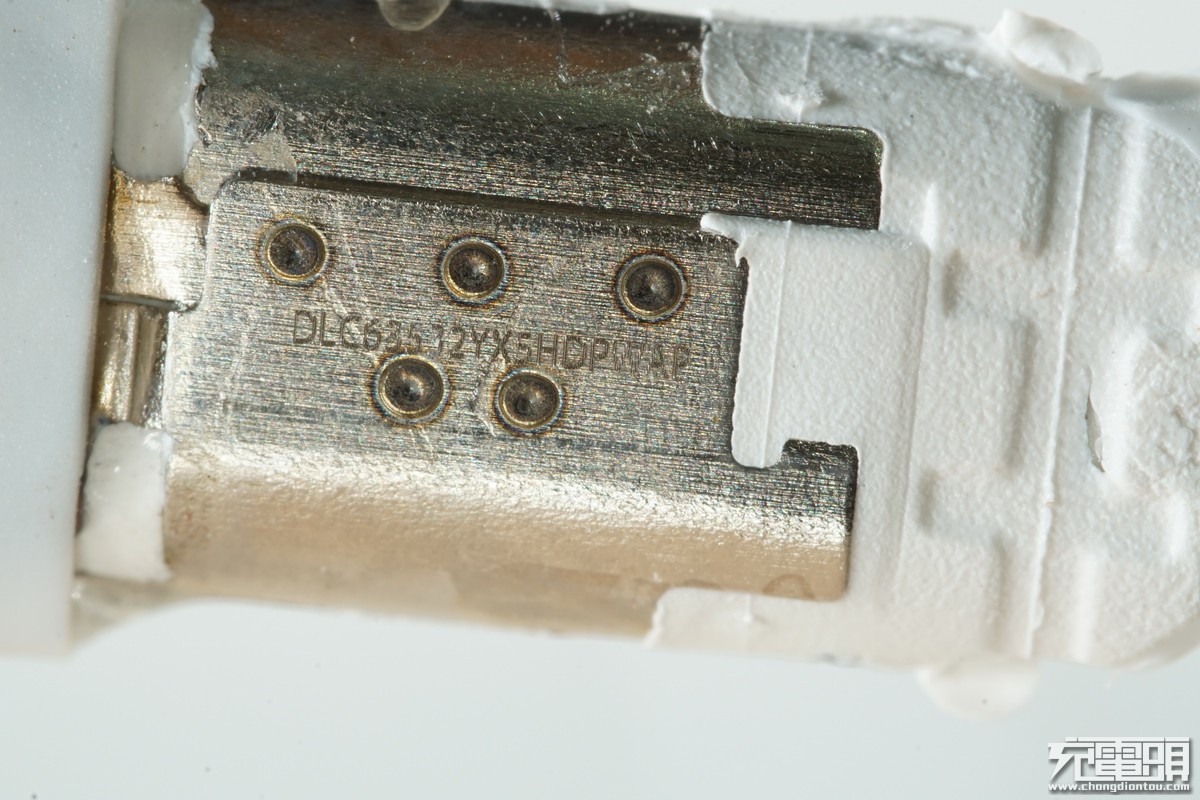

另外一面，两面都是5个焊点，焊点工艺很结实很细致，苹果风格，这么发现还有一行字：
微距拍近一点 DLC63572YX5HDPWAP 一行字。

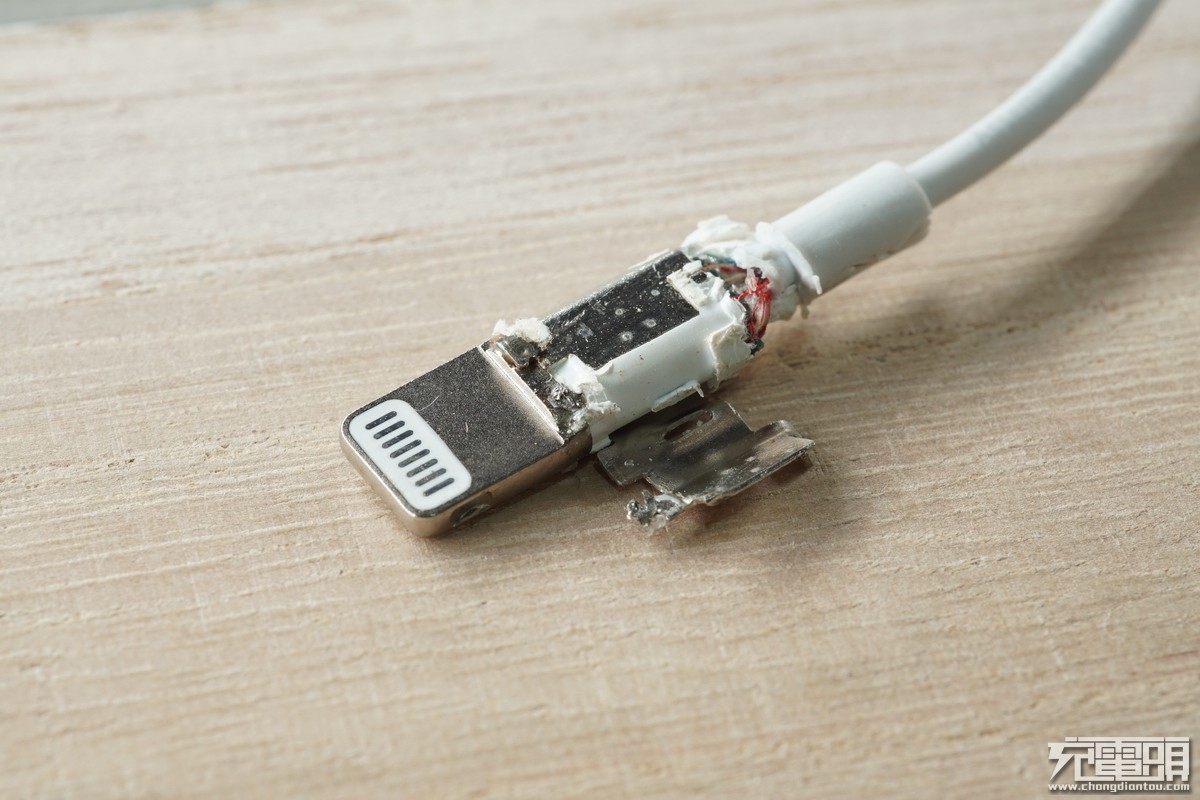

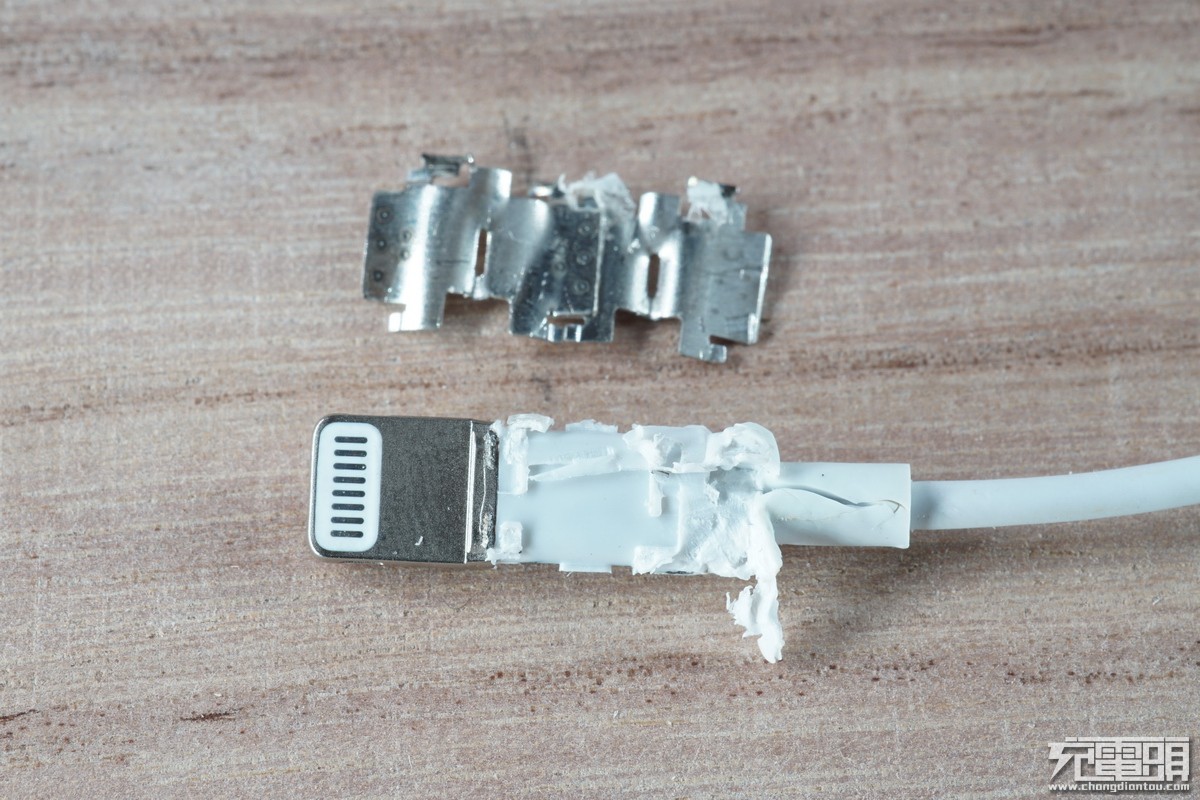

金属罩打开，里面是灌胶固定，硬胶。

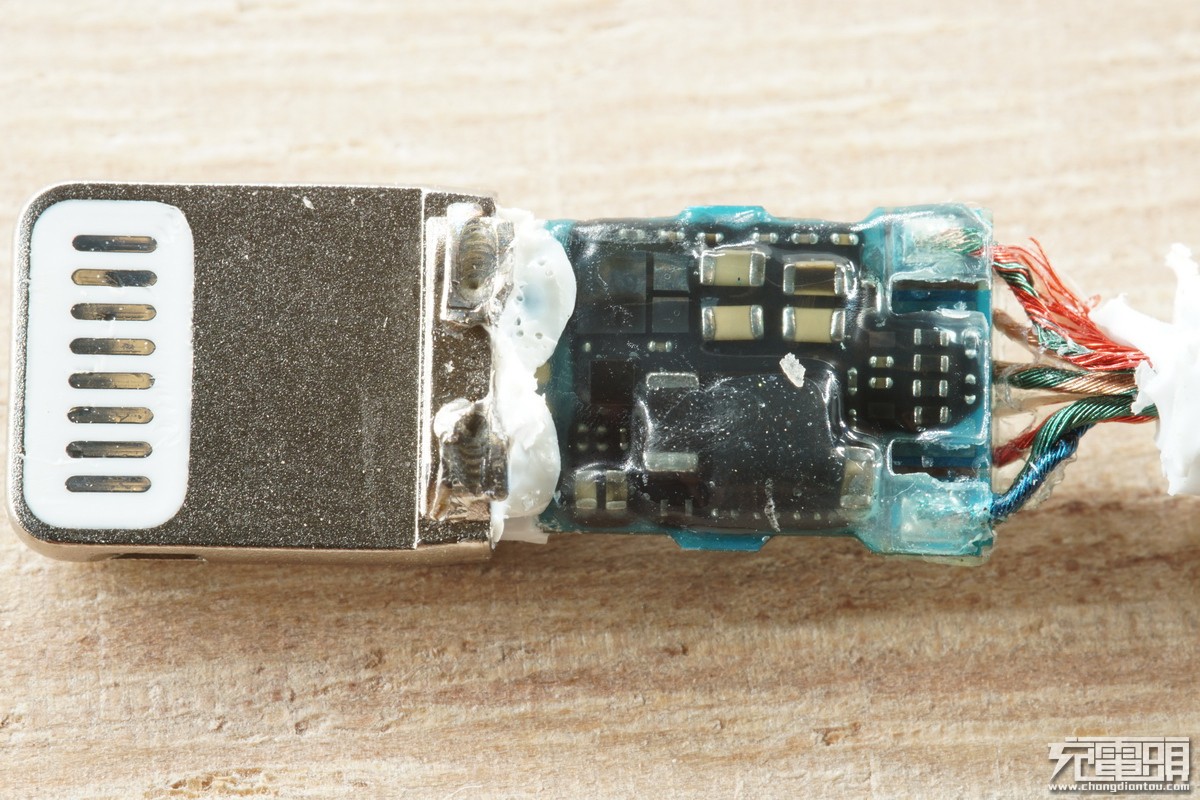

不是普通的转接头，全部拆开以后看到有PCB，多个芯片。
芯片上面都有一层胶水。

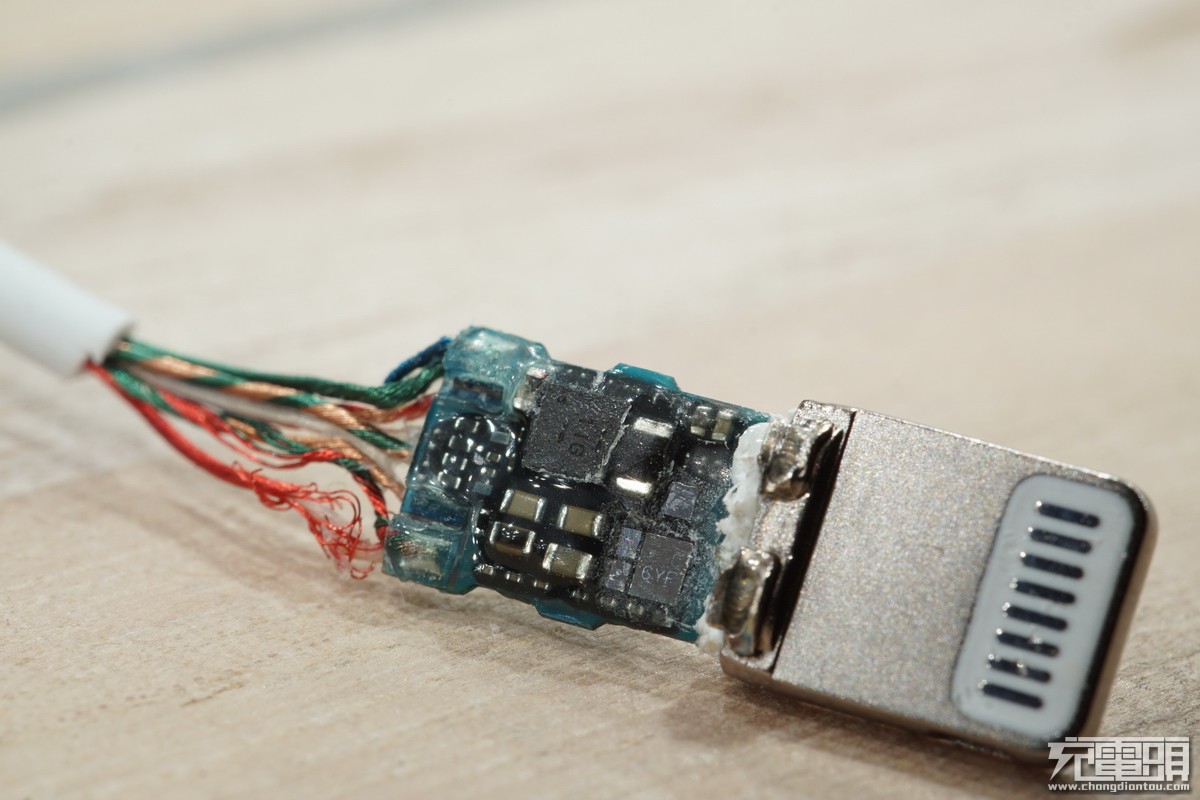

很小的地方集成了多个原件。

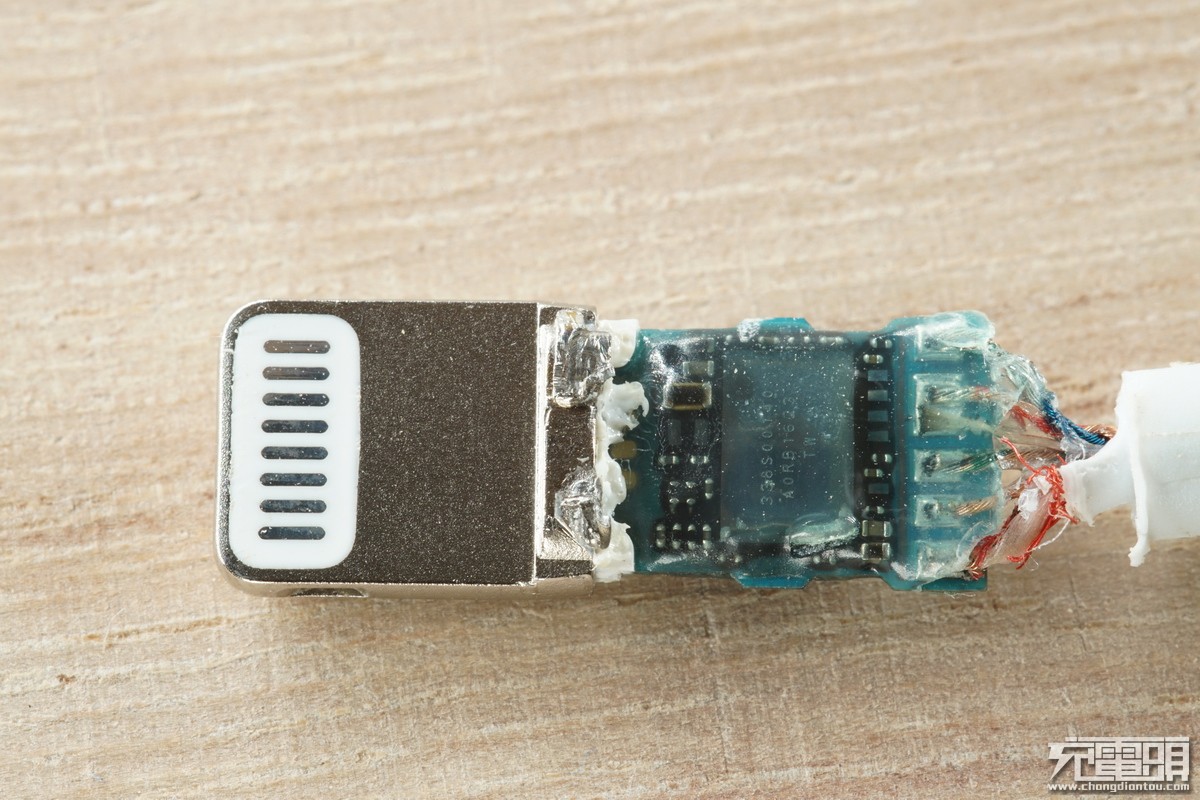

另外一面，隐约看到一个比较大的芯片。
这个是焊接到[PCB上面的很多根线。

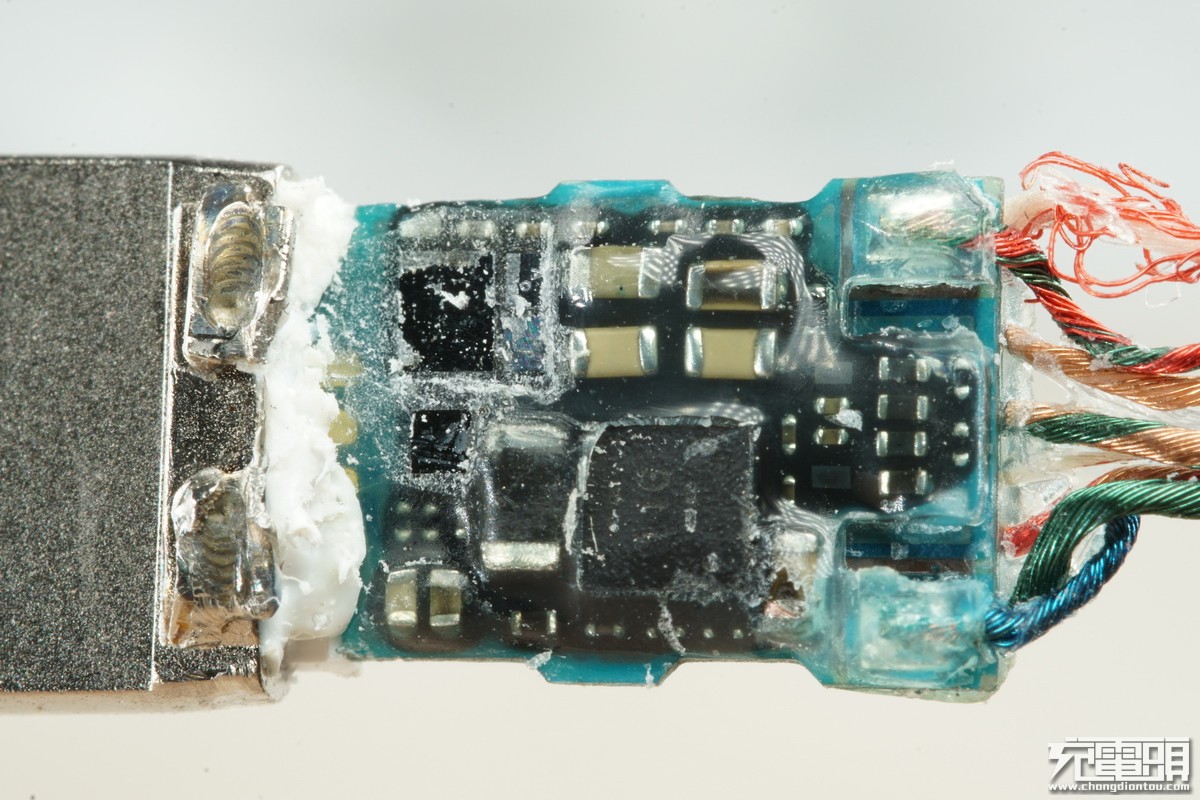

刮掉胶水，芯片不是很看得清。

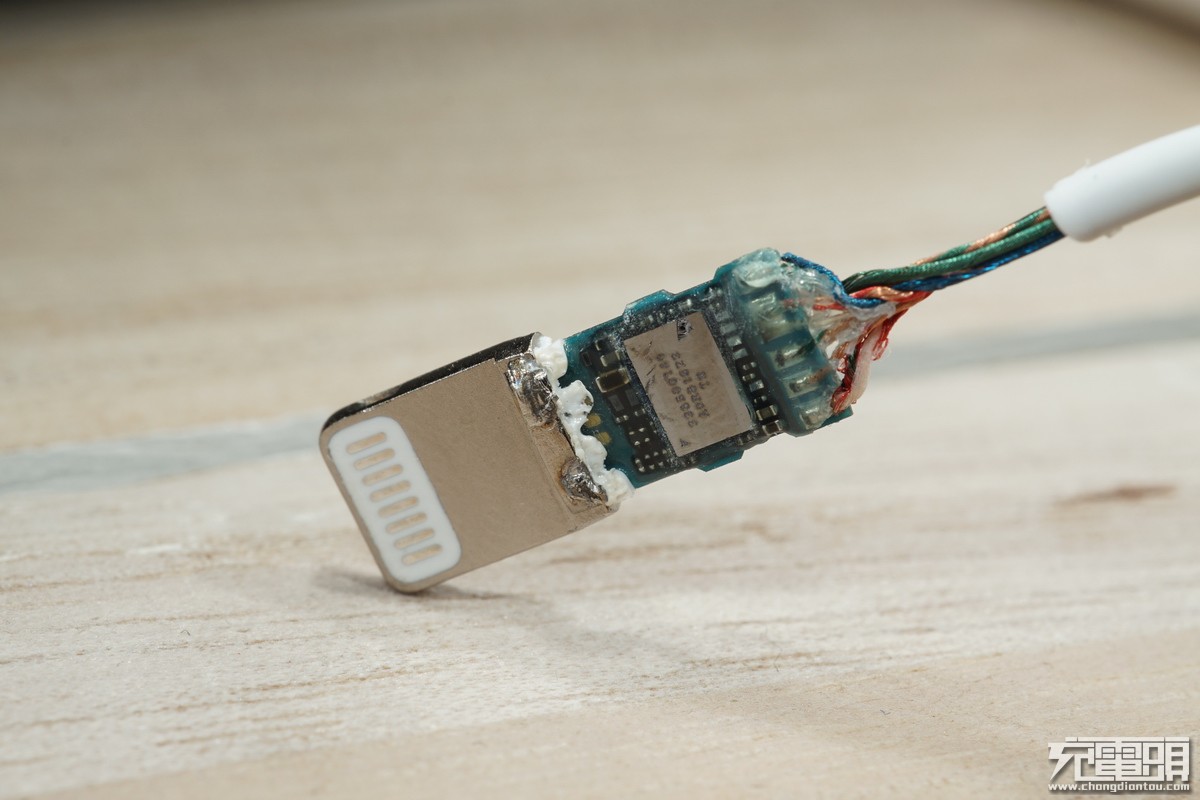

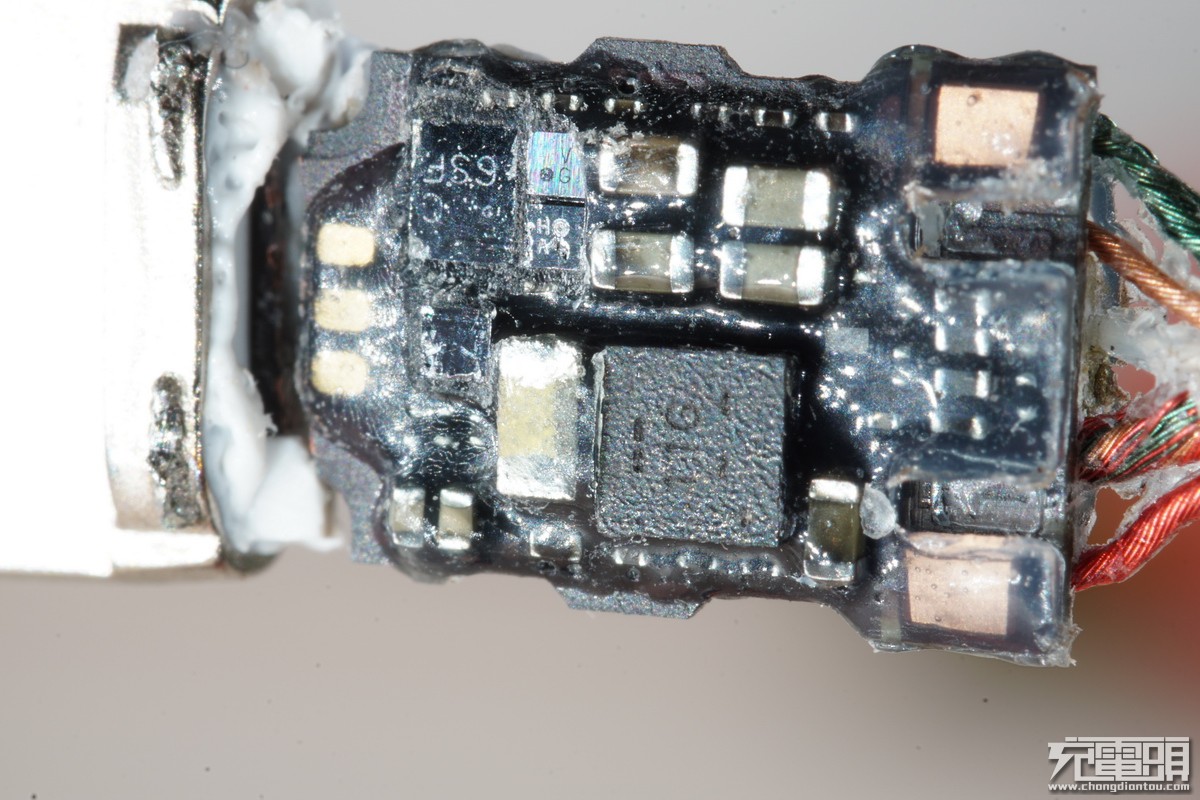

换个角度，黑色的是11G 右下6YF 。

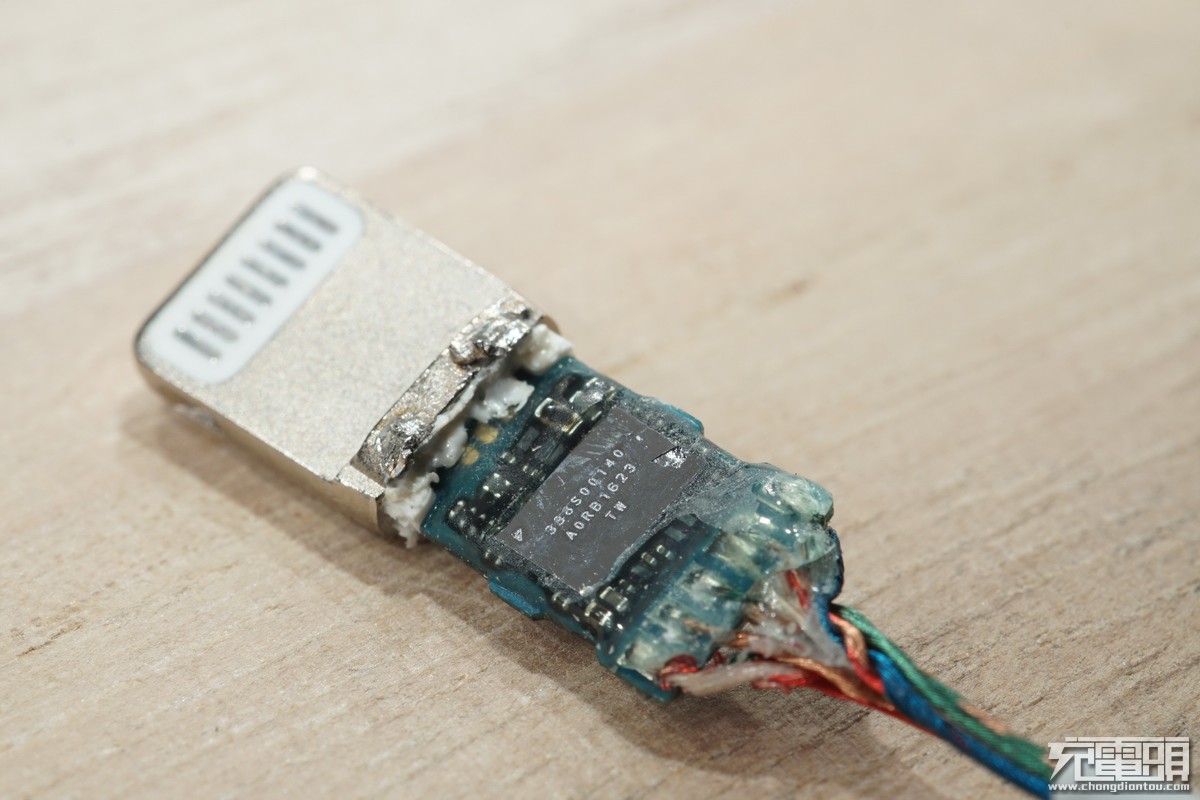

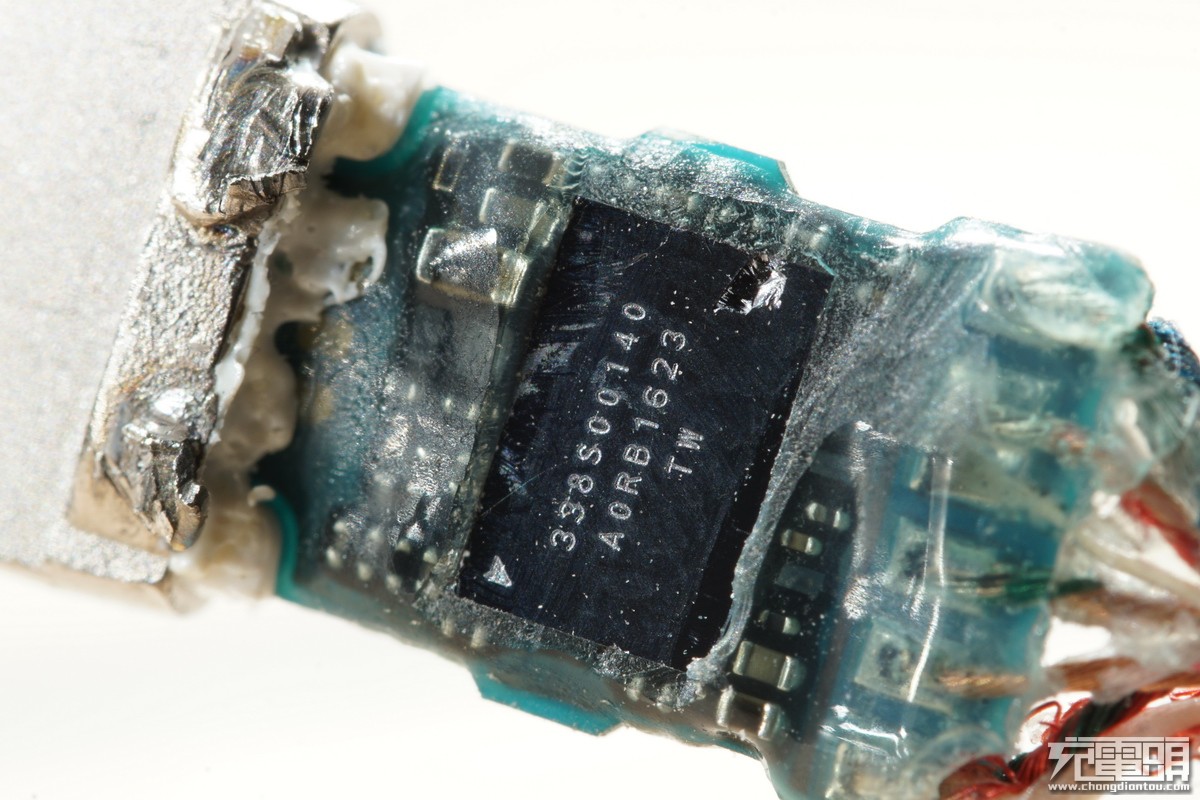

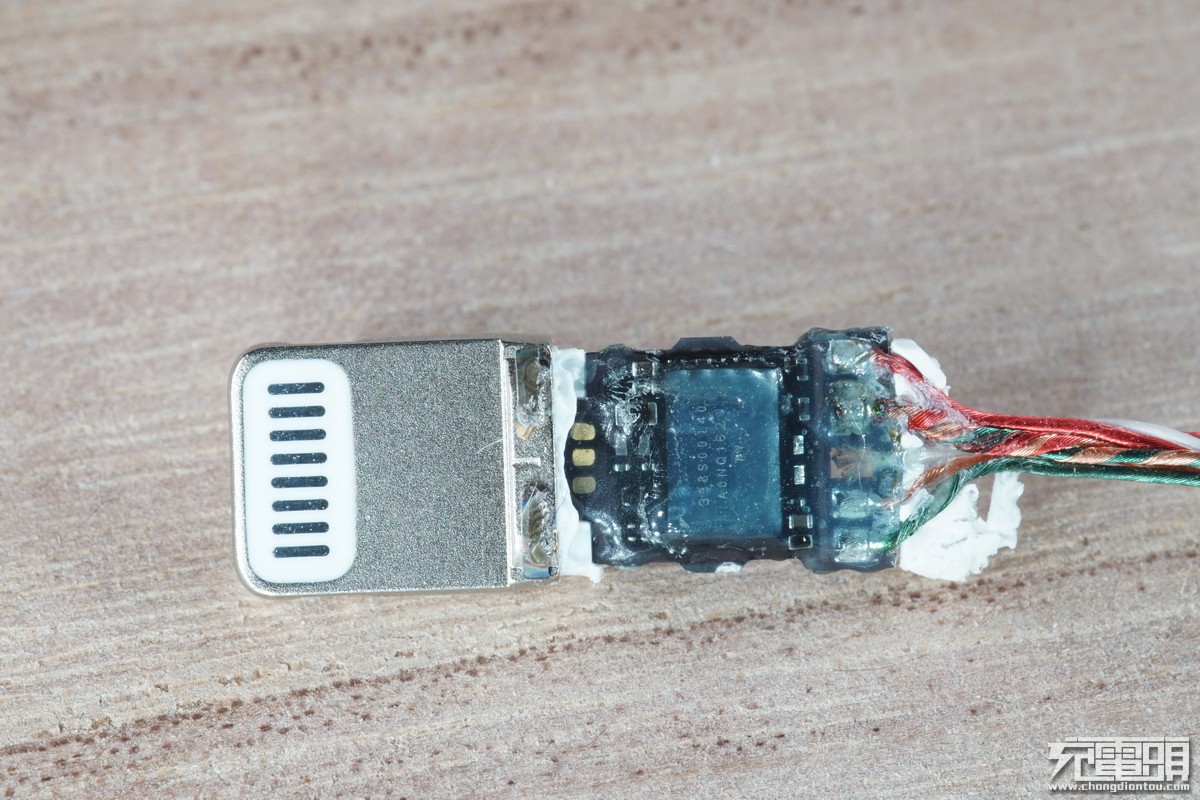

另外一面 大芯片 338S00140 / A0RB1623/ TW。
芯片是闪亮的。
这个位置可以看得很清楚上面的字，「33xxxxxxx」编号晶片向来是 CirrusLogic 晶片厂为 iPhone 而设计的。採用的是单晶片设计，一个晶片內已包括 Apple encryption、USB Controller 及 Codec，所以这一晶片负责转换的主功能。

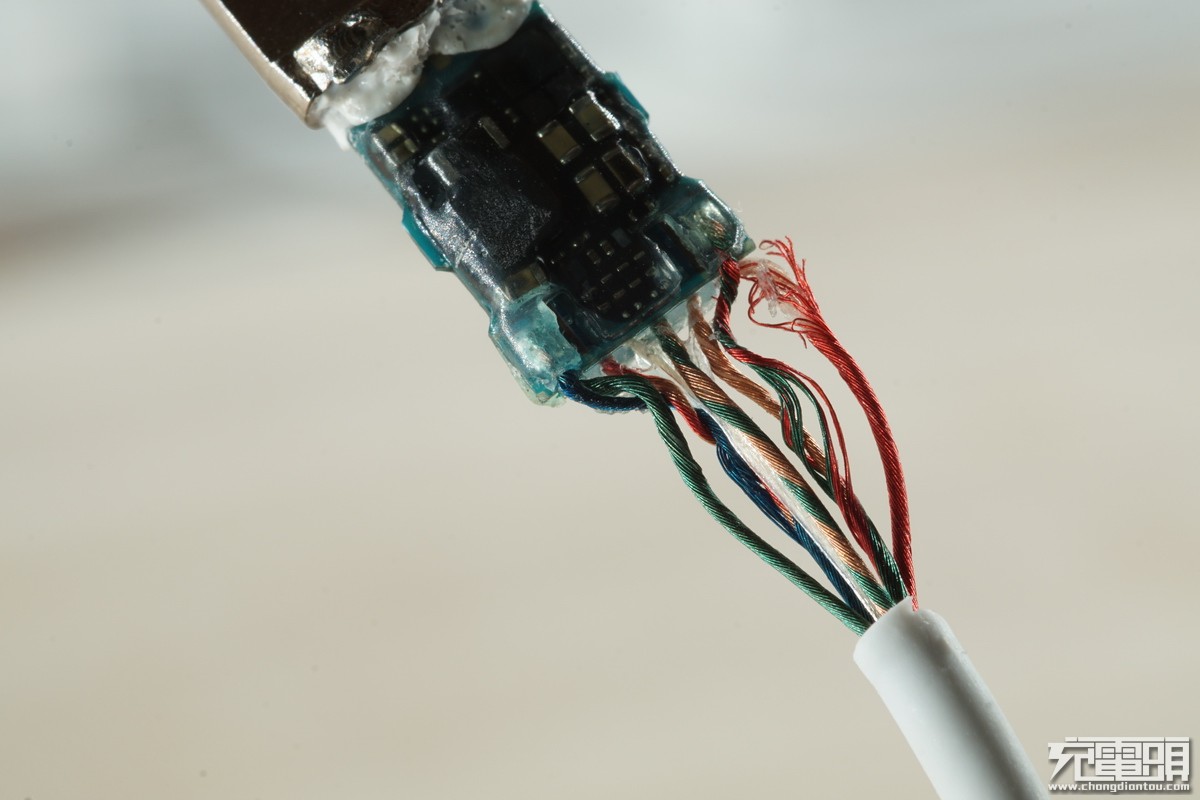

3.5mm这头， 剪开套管，多根线材焊接在里面。
另外一个角度。

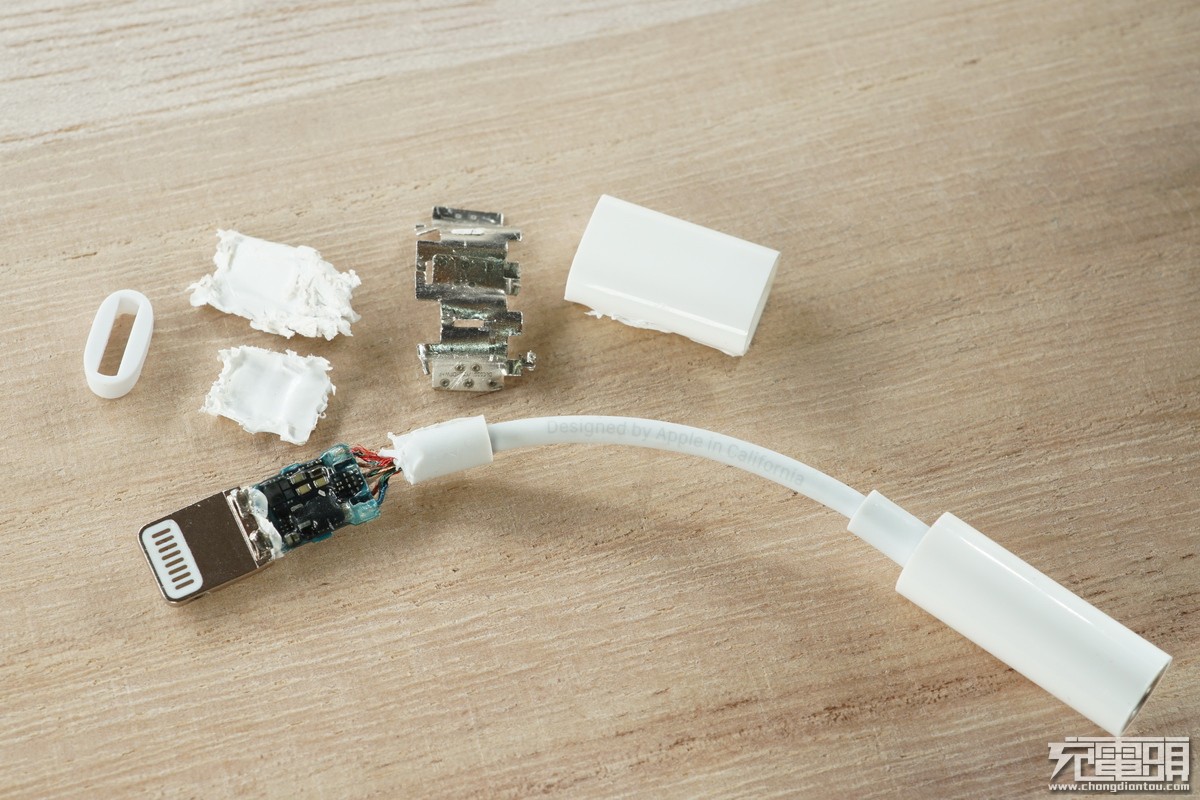

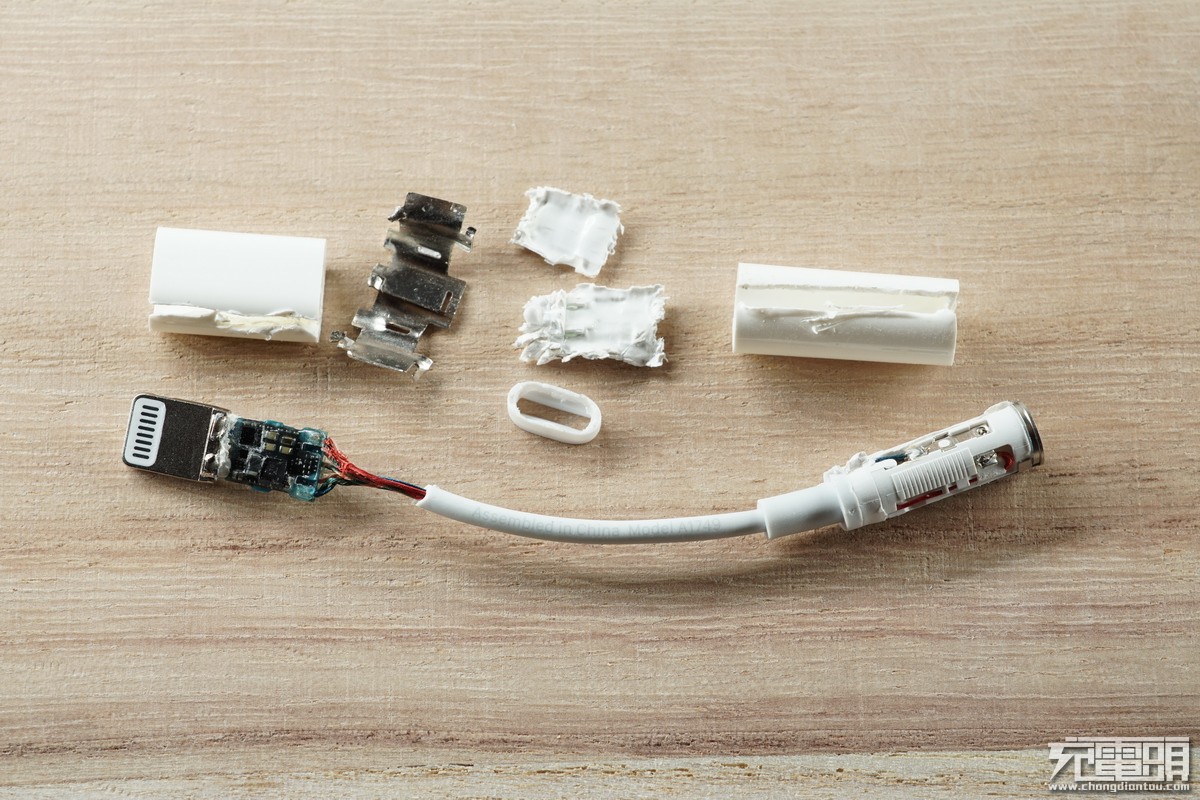

lightning转3.5 全部拆解。
接下来拆耳机。
三个主要部件 lightning头， 线控按键，听筒。
先拆lightning，差不多的工艺，里面是钢套。
另外一面，这个没发现有印字。

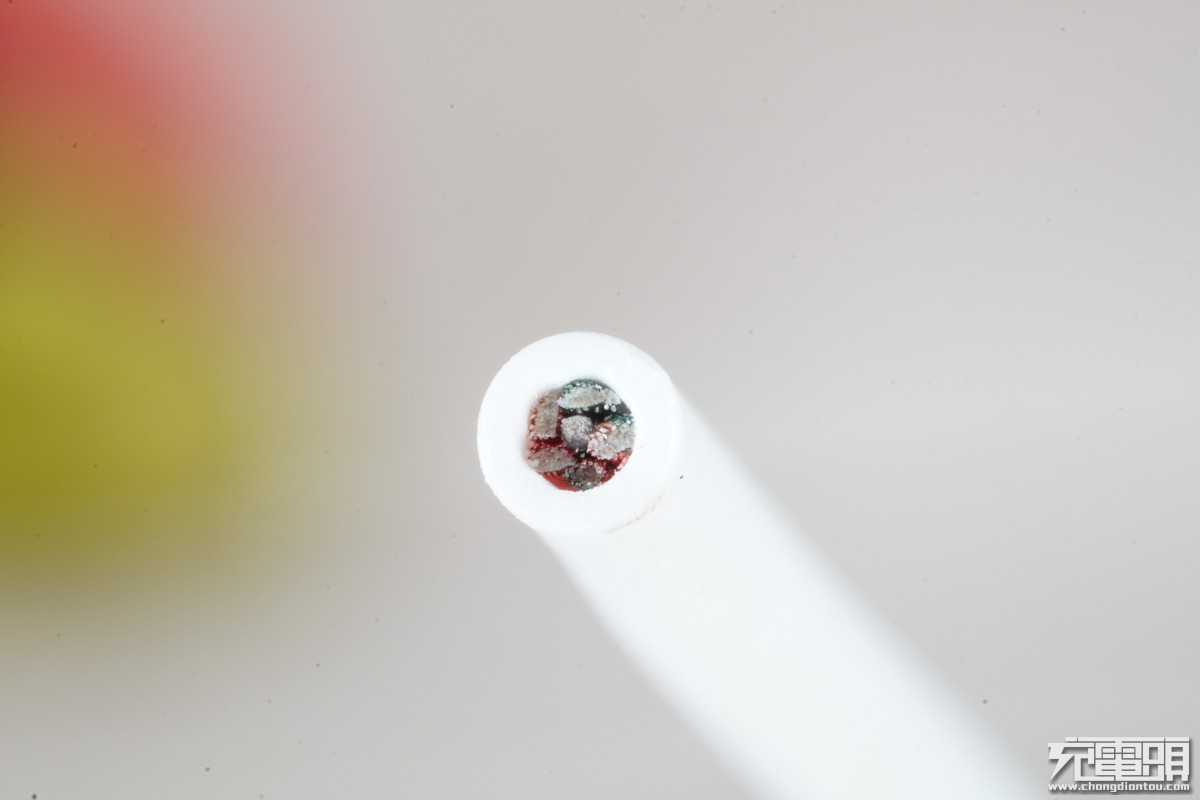

耳机线横截面。
钢套剪开，里面是灌胶。
一样的封装工艺。

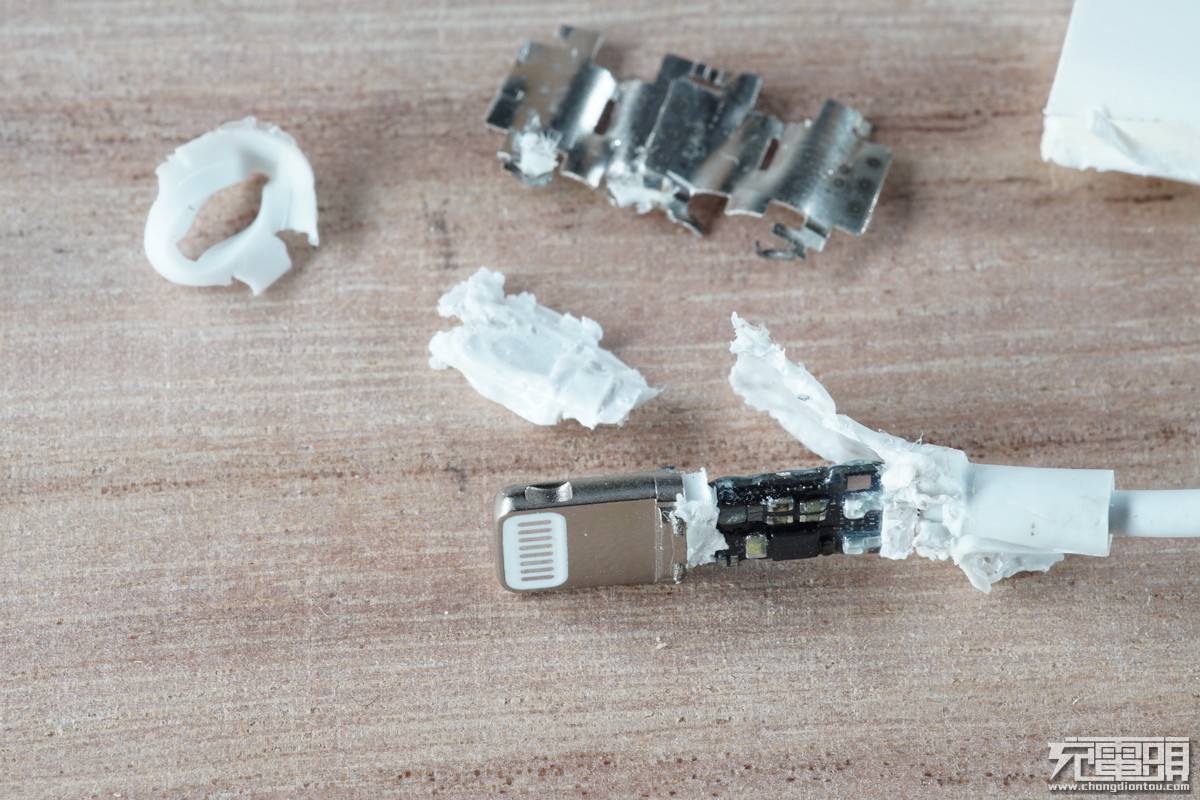

里面是PCB ，硬胶保护，然后钢套保护，非常结实。

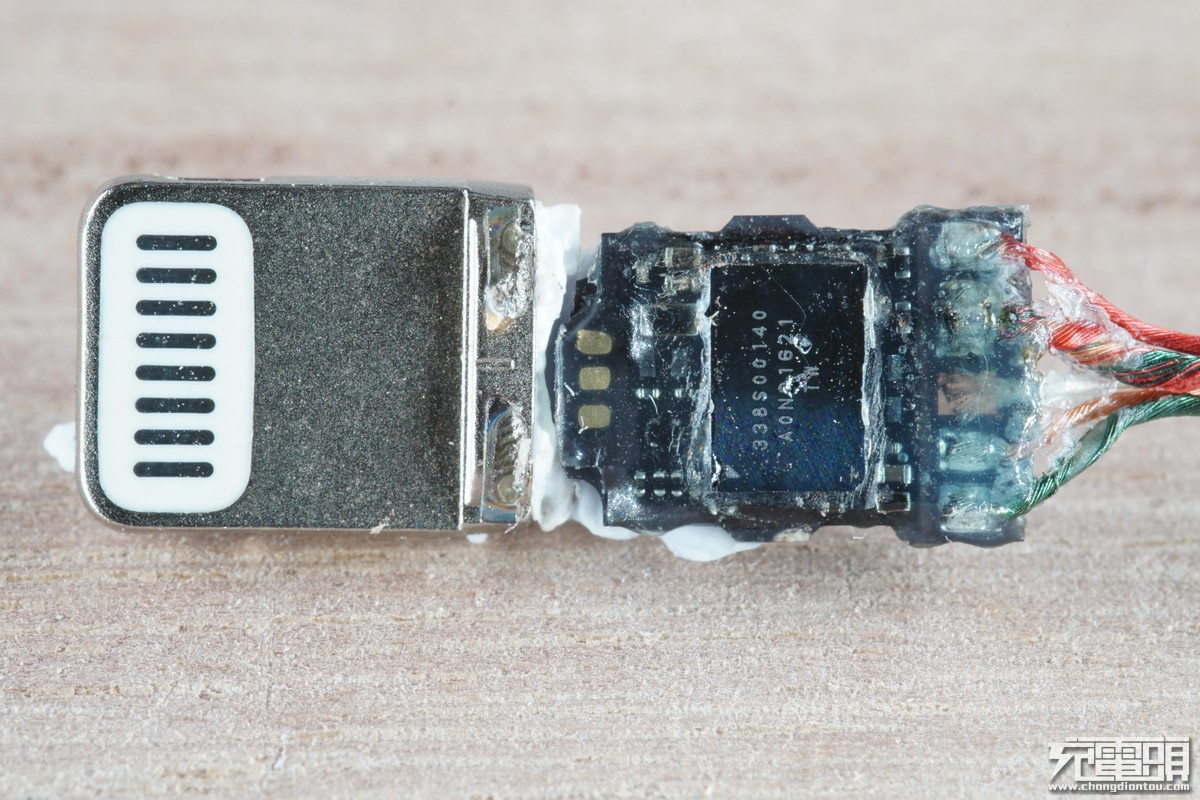

这面也是大芯片。

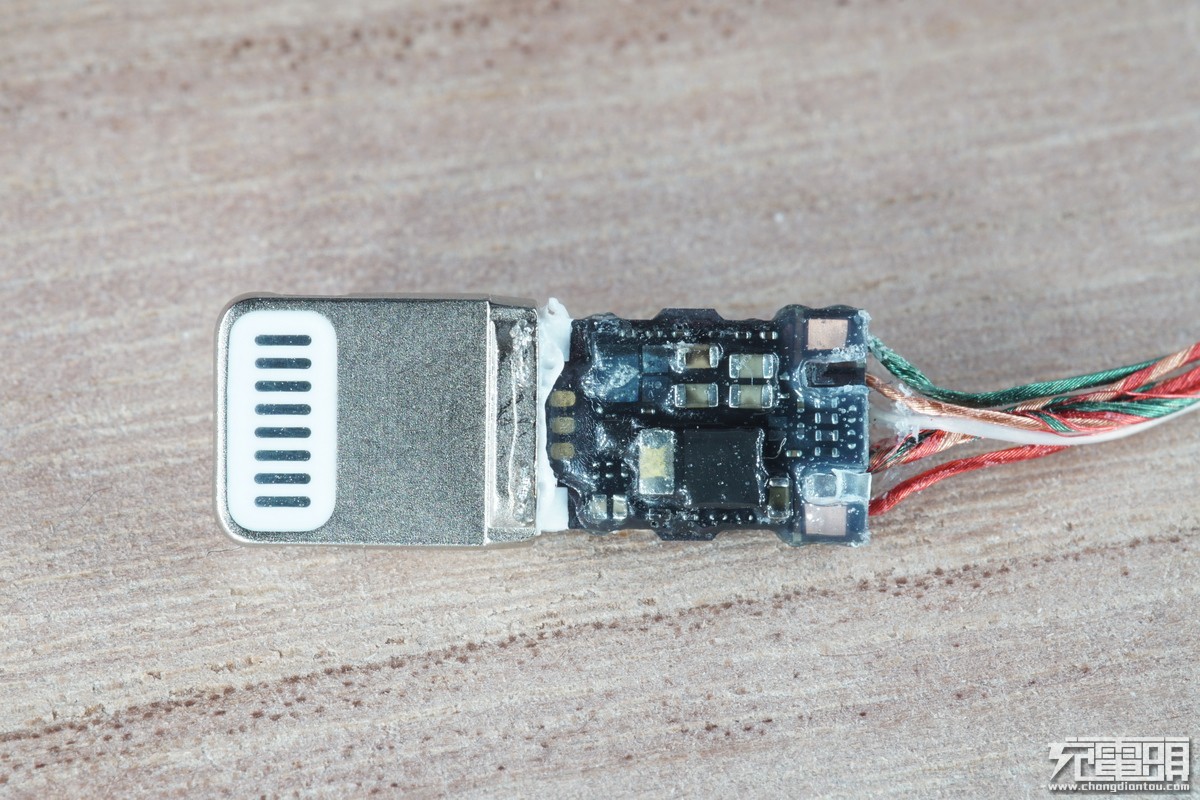

另外一面，跟转接线很类似，只是变成了耳机。
芯片印字 338S00140 / AONQ1621 / TW，跟转接头是一样的。
另外一面，也是跟转接头一样的，内置DAC转换。

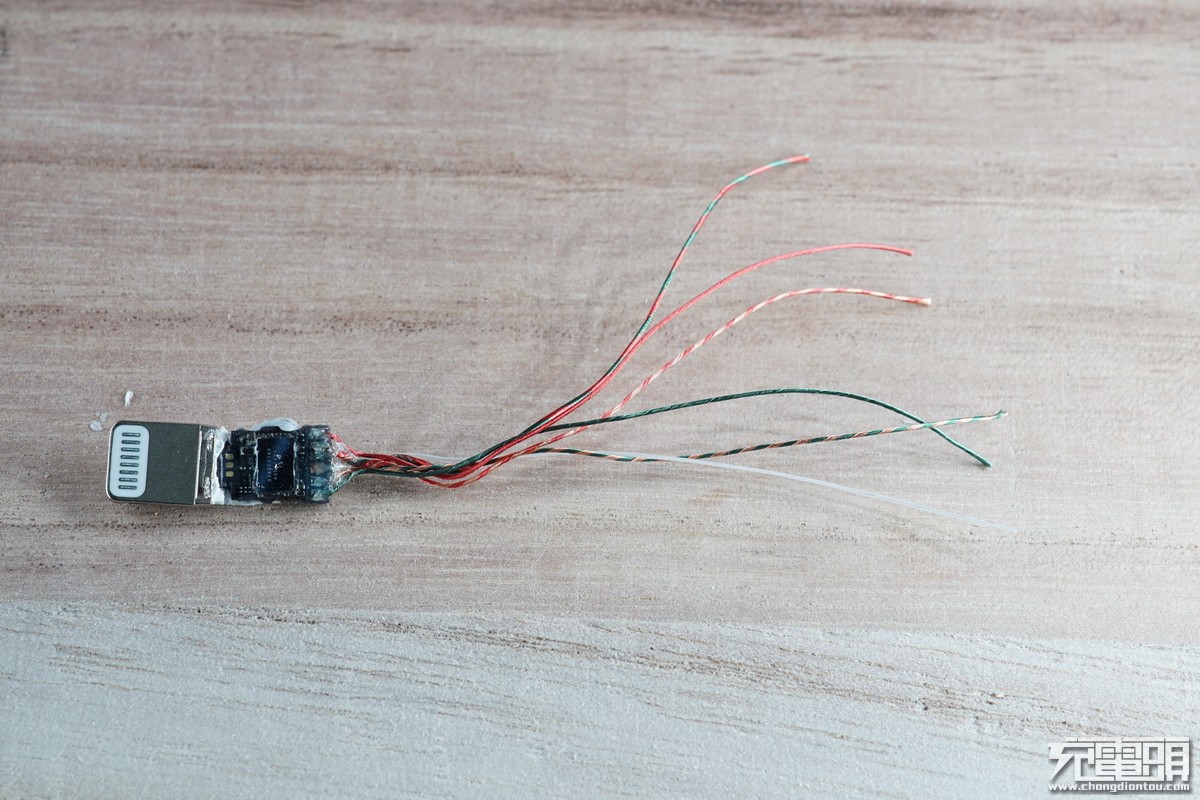

六条线。
lightning拆解部件。

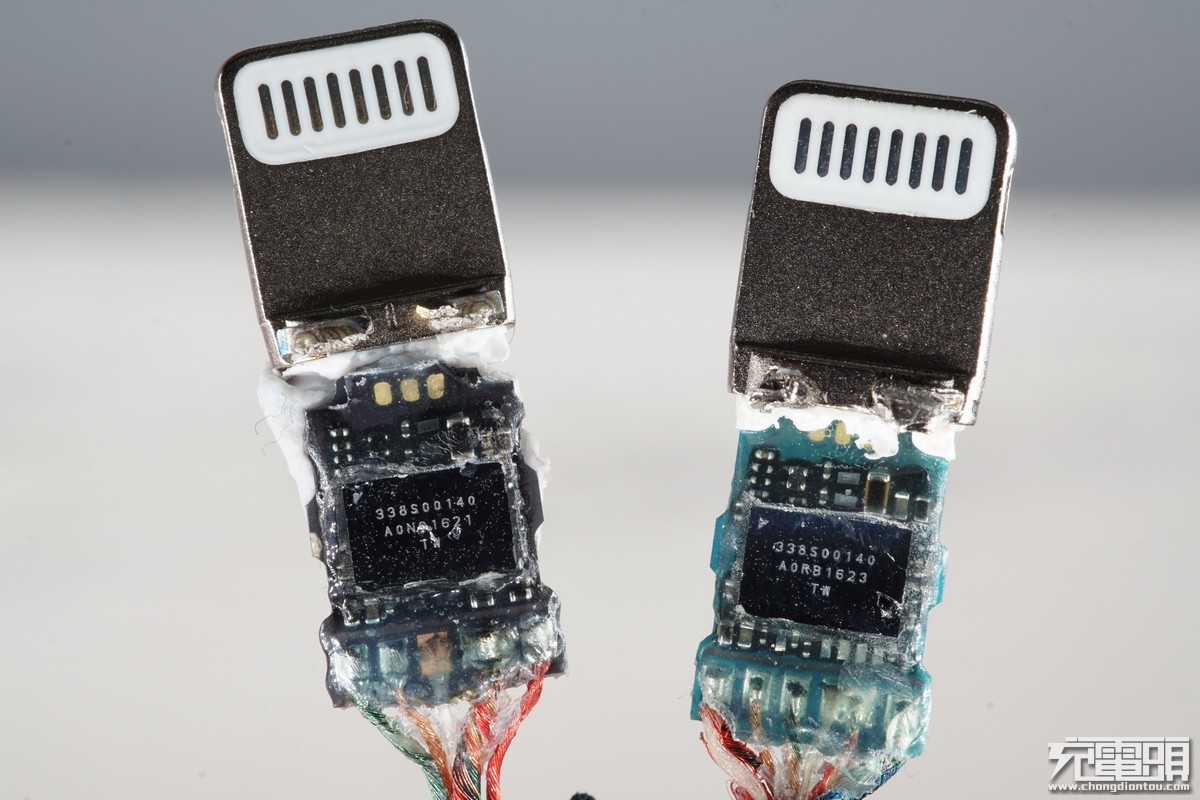

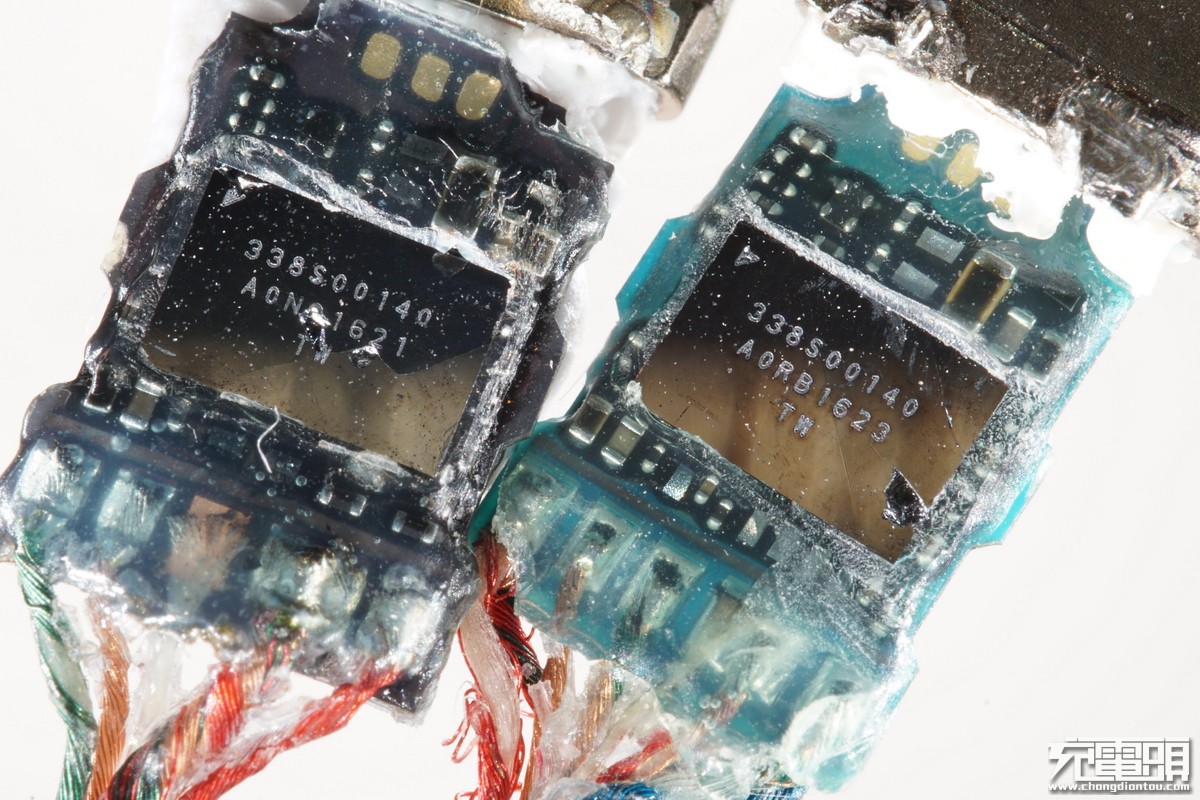

转接头跟耳机头。
两个lightning头非常接近。
转接线，耳机线的lightning。

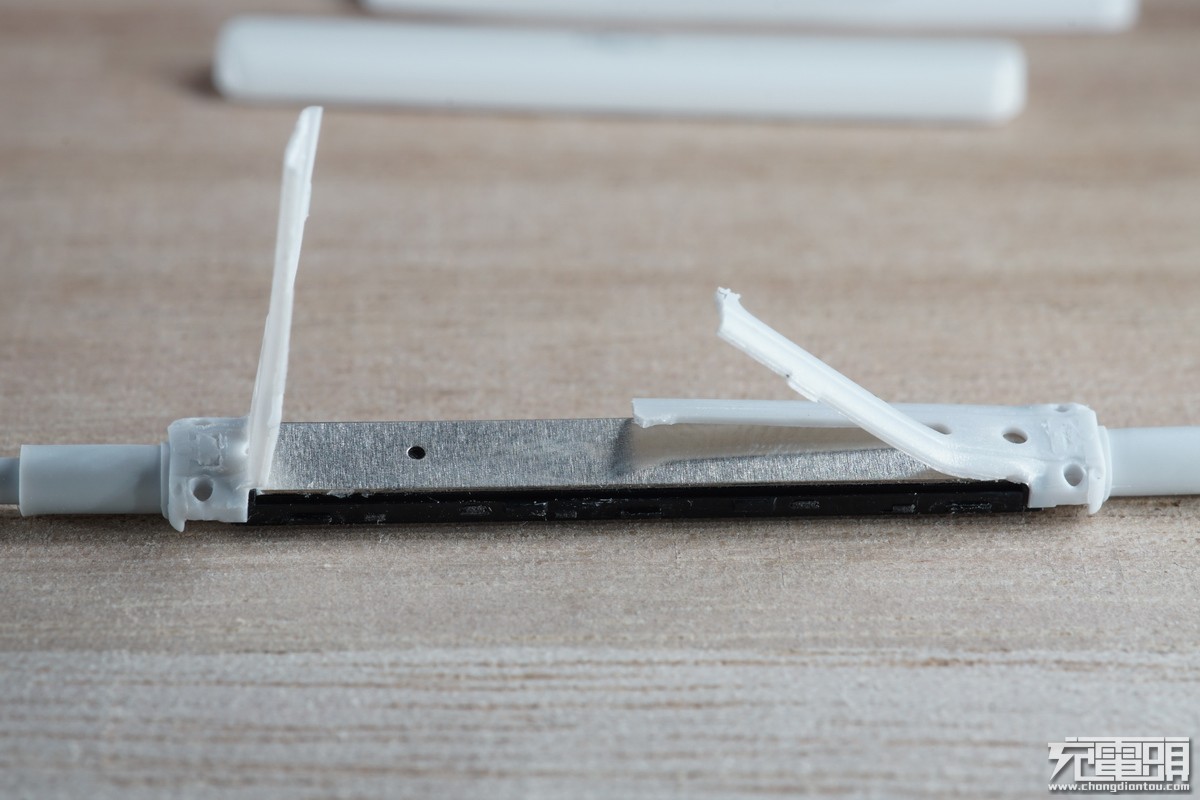

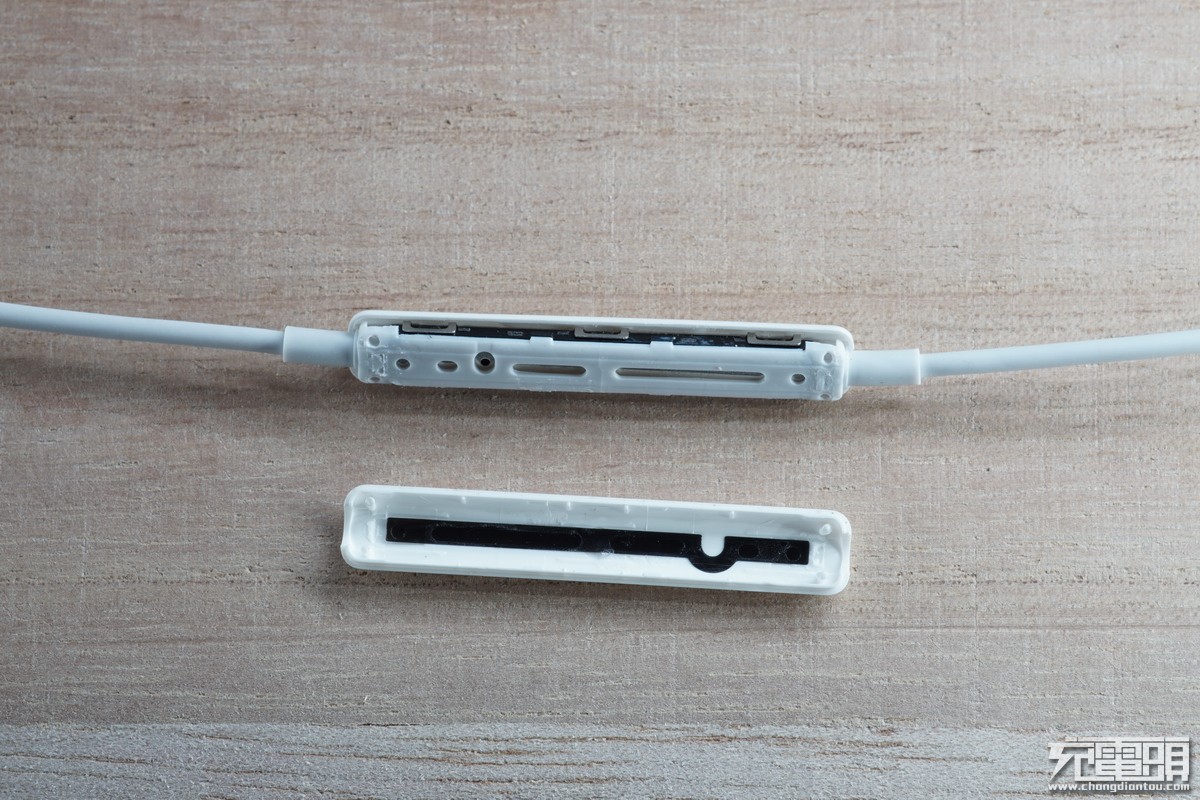

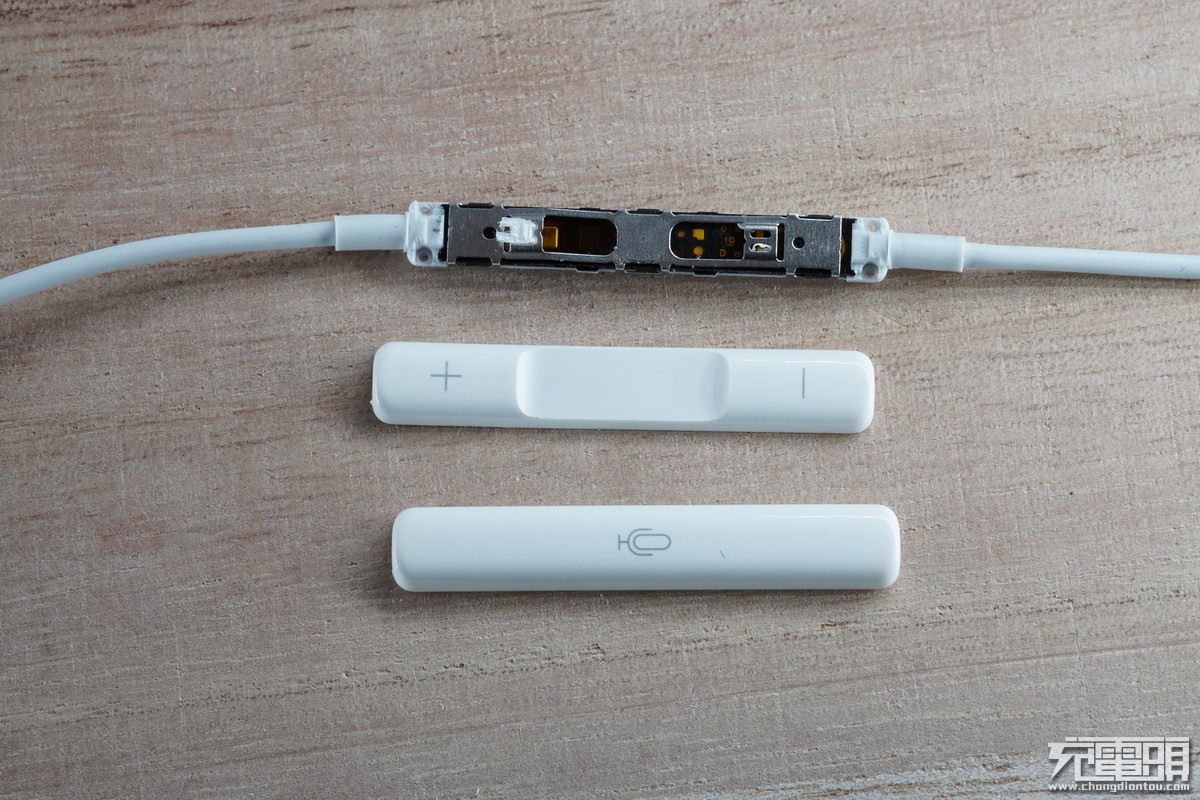

耳机线控部分，卡扣的，打开盖子。
另外一面是钢片，负责弹性的。

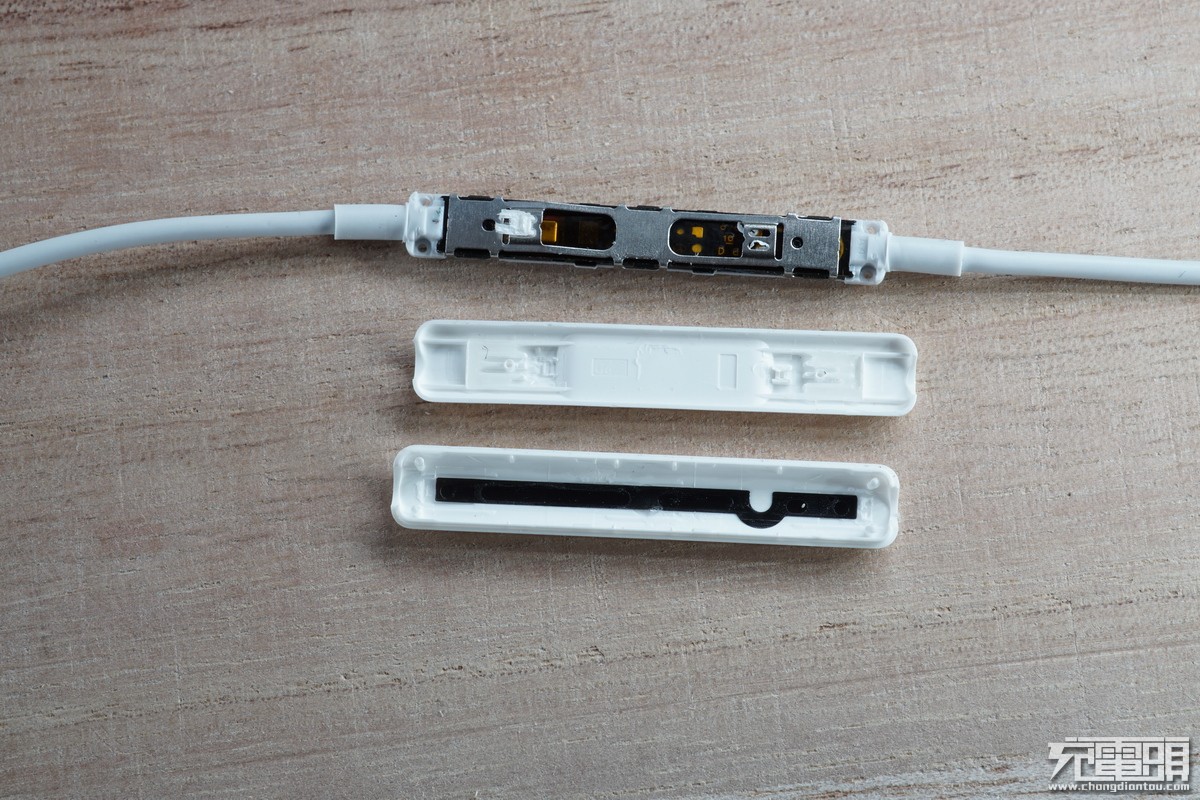

两片盖子。
钢片卡住一块PCB。
另外一面还麦克风位置，有一个圆孔拾音。

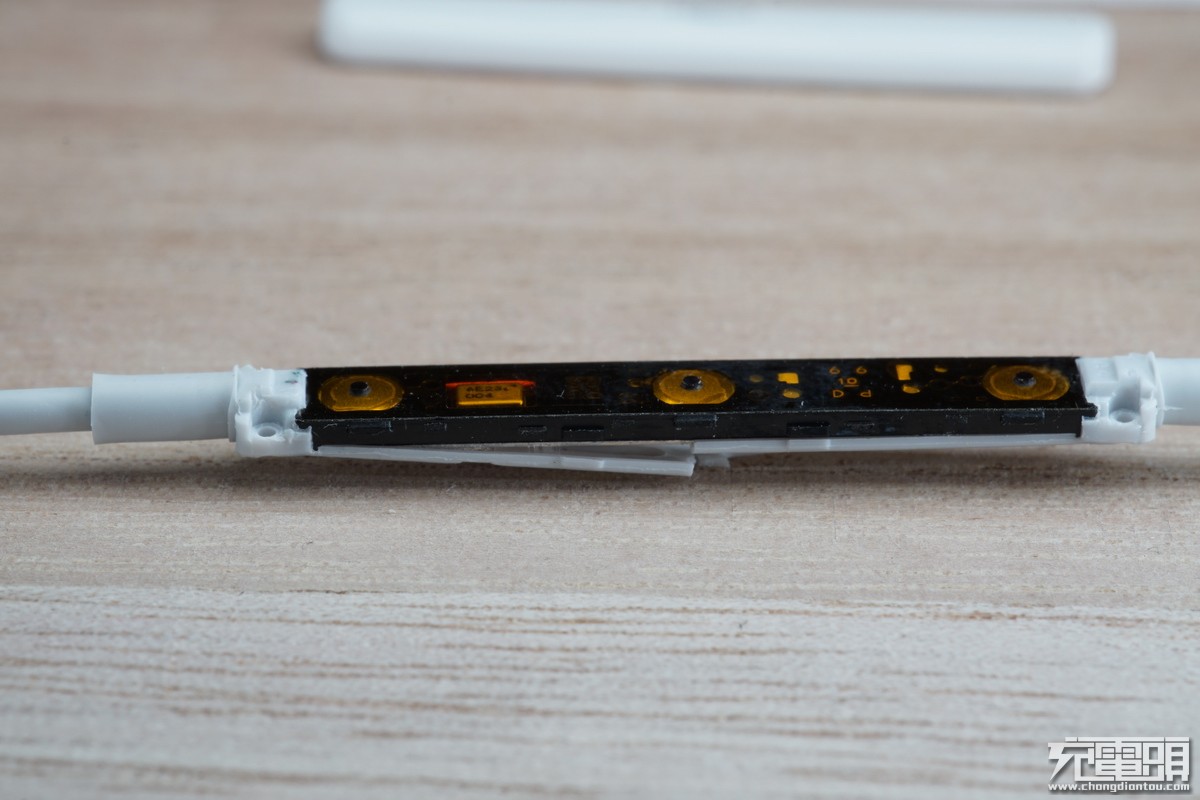

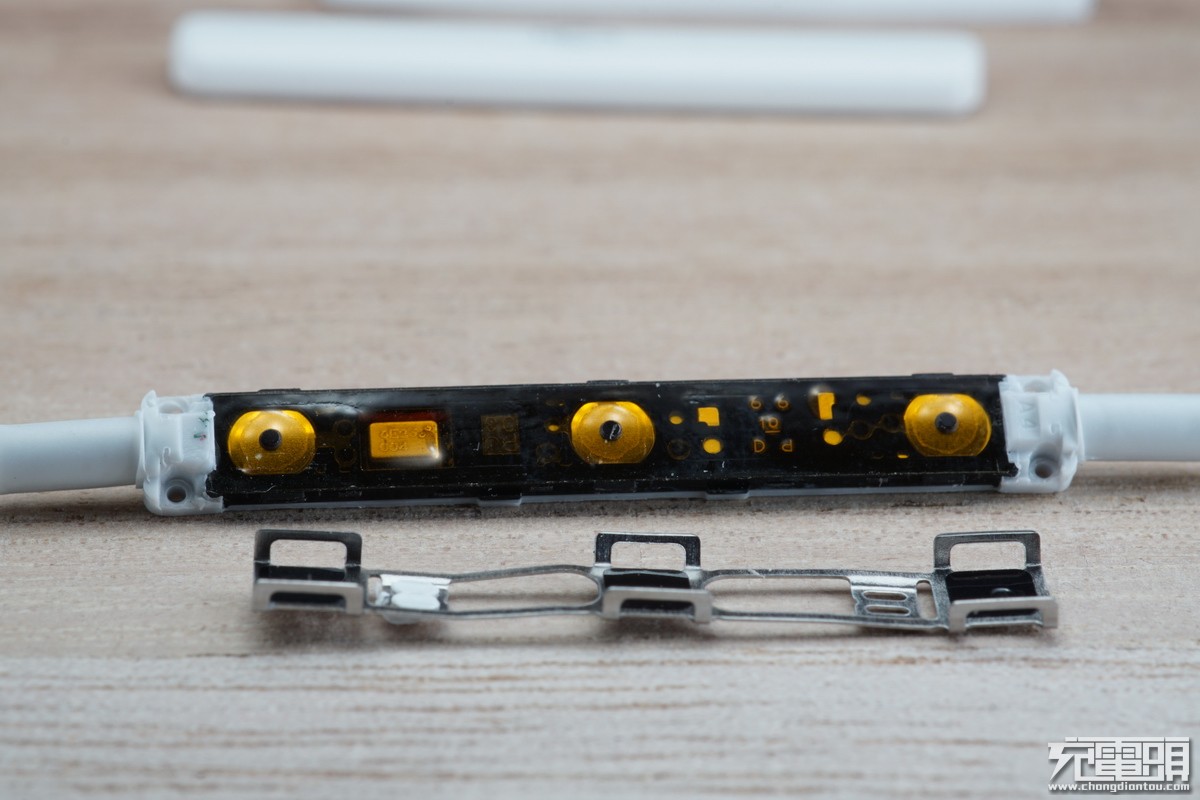

拿掉钢片，看到三个按键。
这面除了一个拾音孔，没有其他。

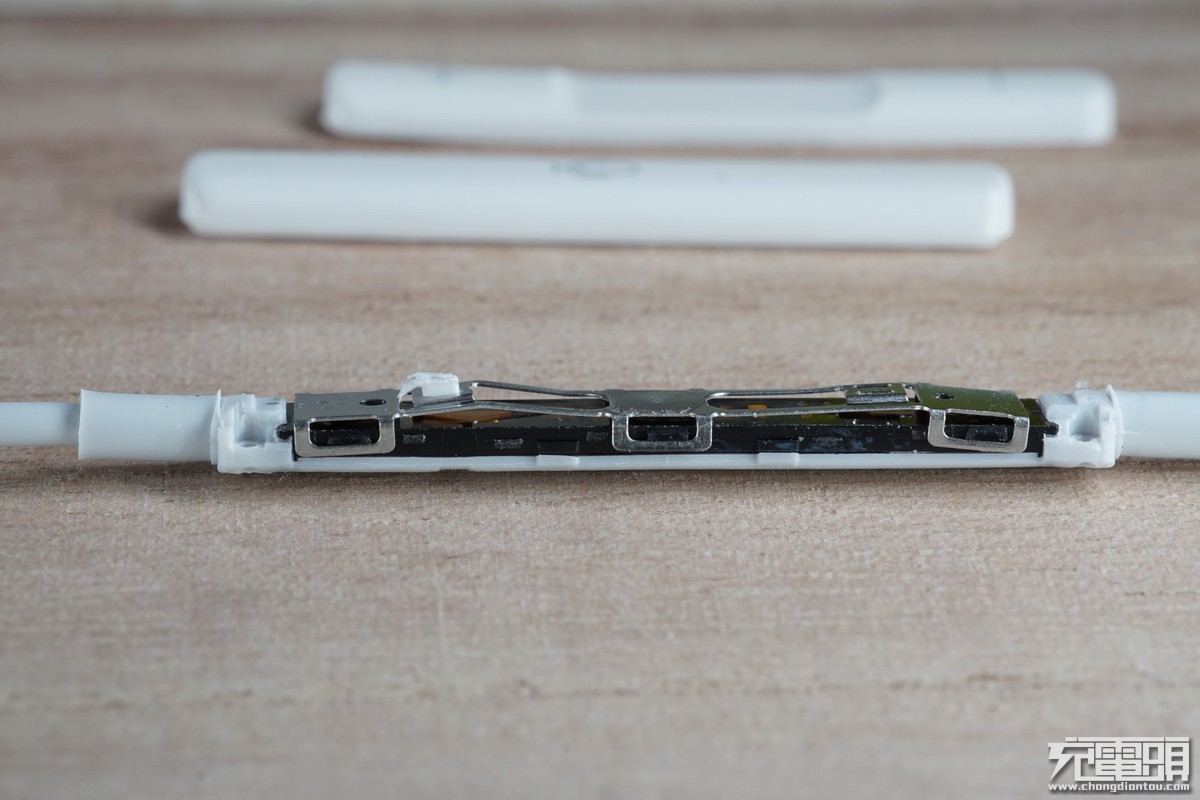

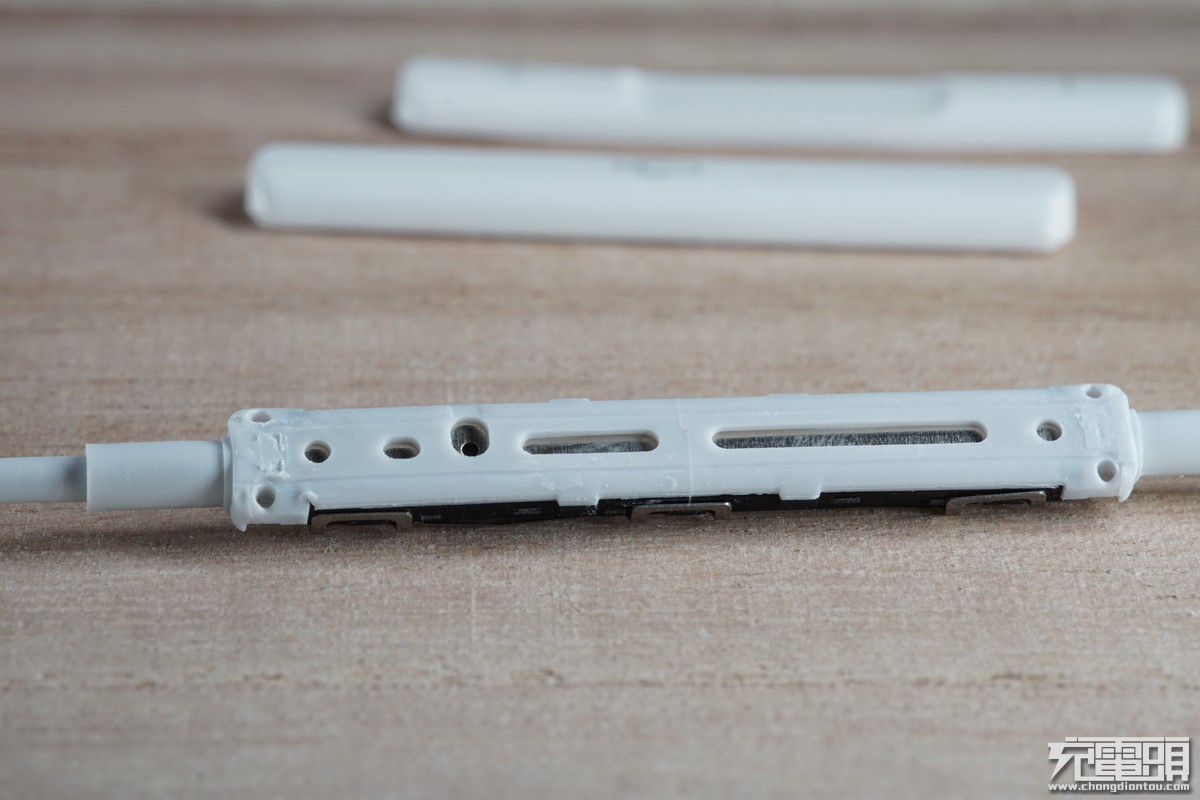

侧面 三个按键 略高于平面。

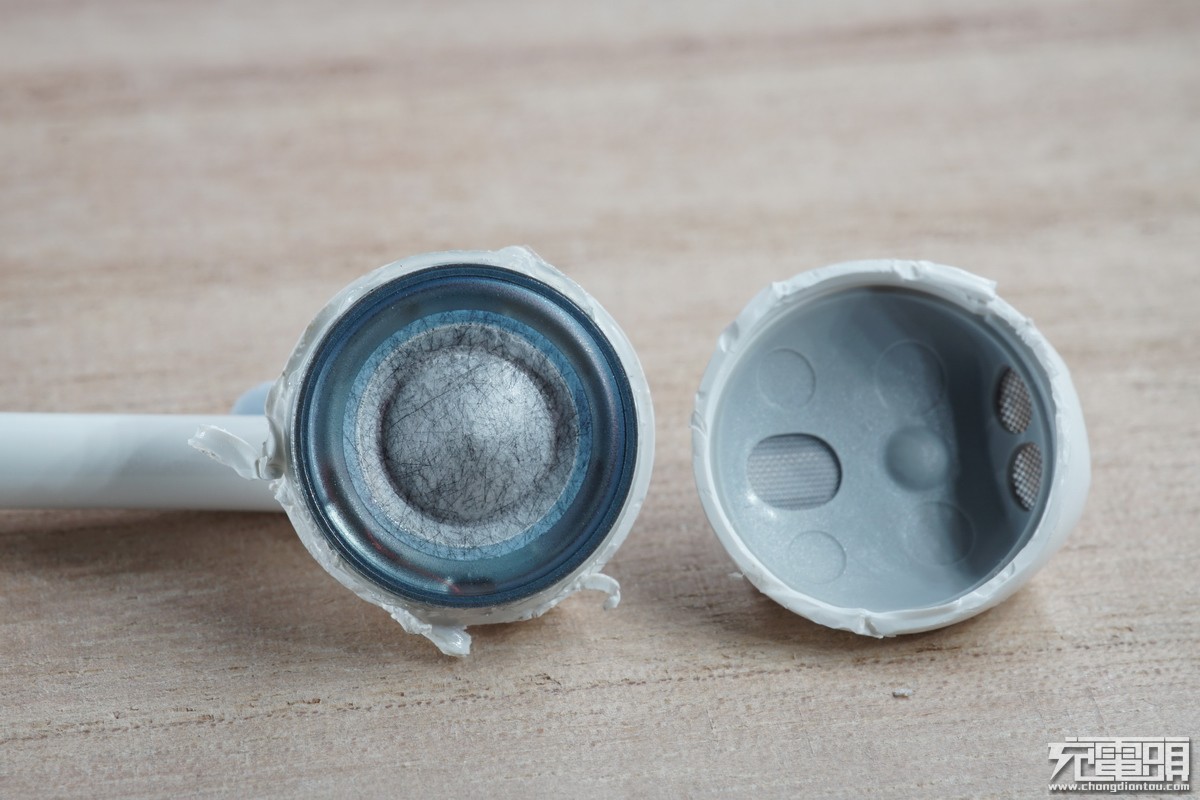

听筒上盖撬开。
喇叭。

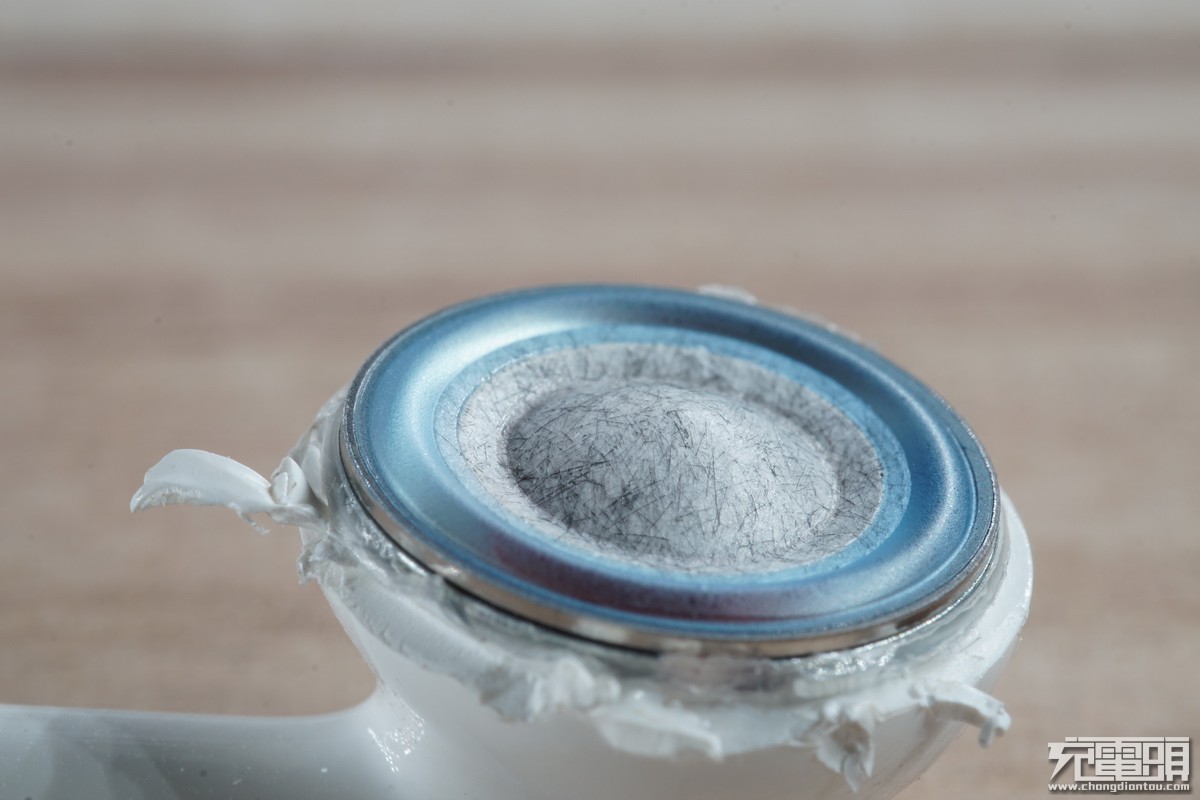

半透明的震动膜，里面很多毛，边缘震动软胶看起来很有弹跳力。

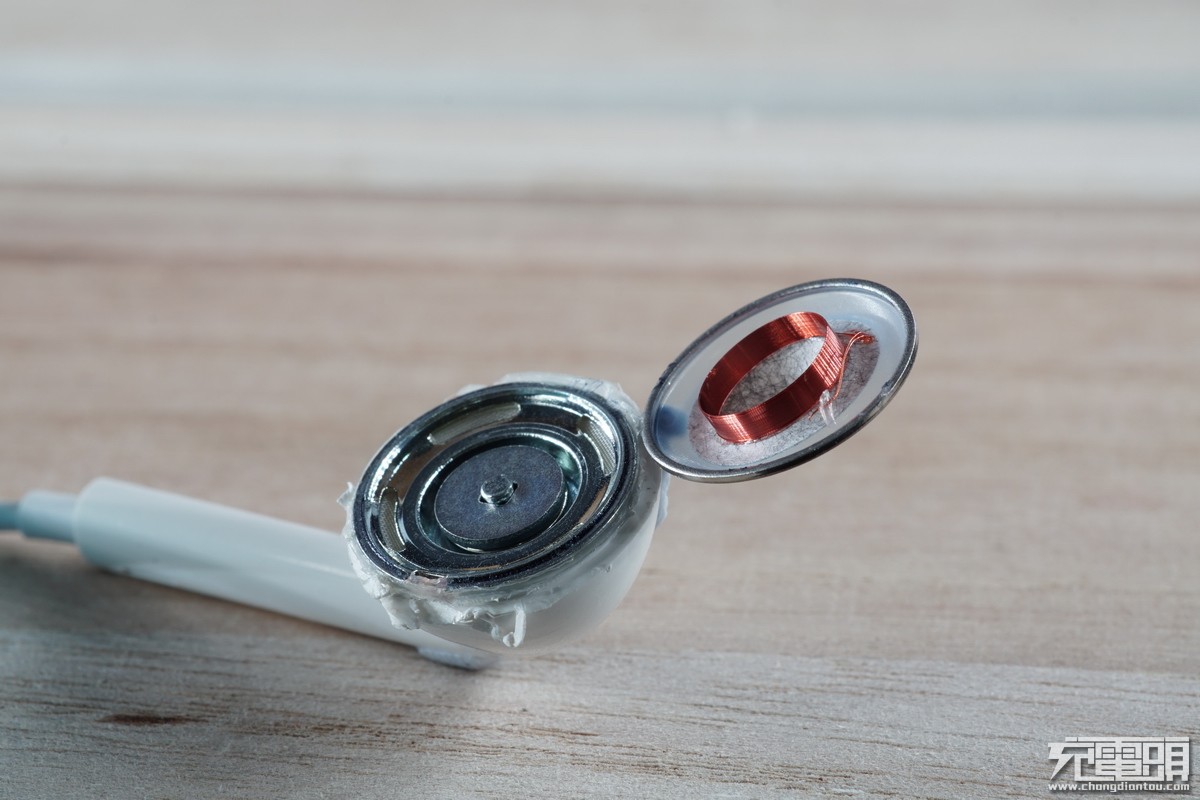

震膜分离开。

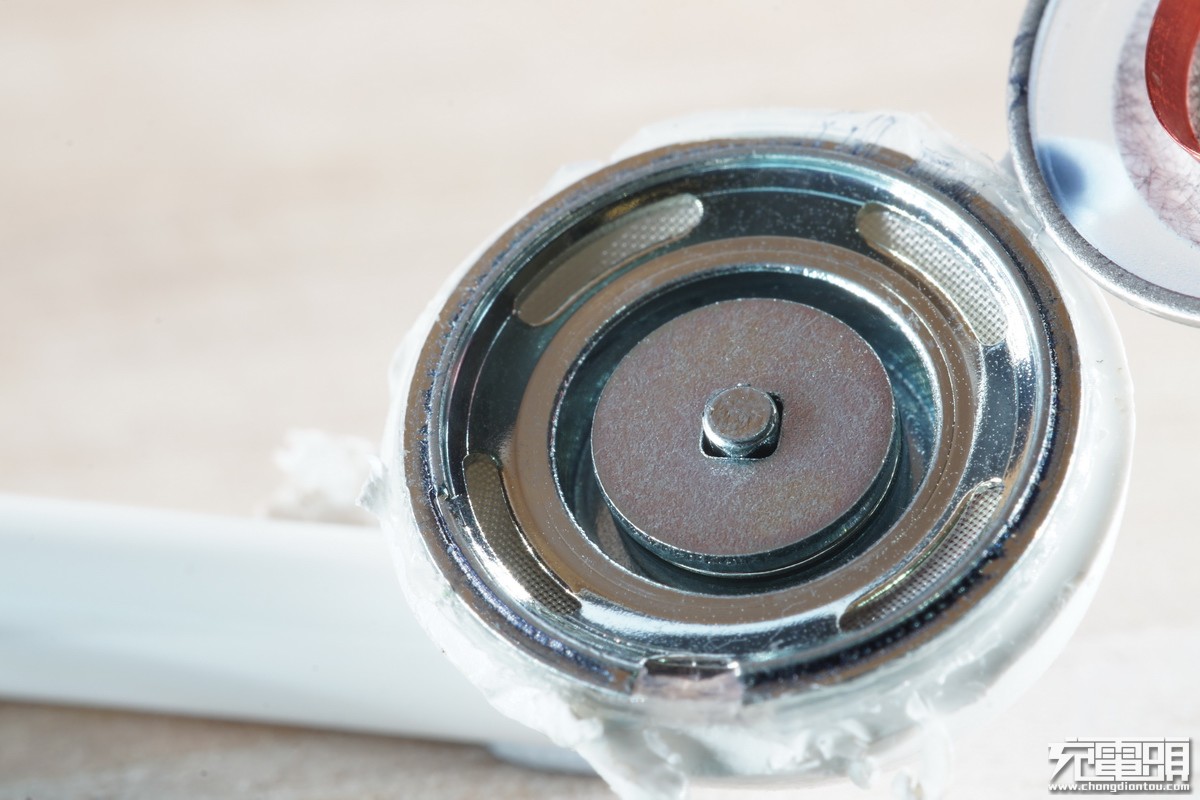

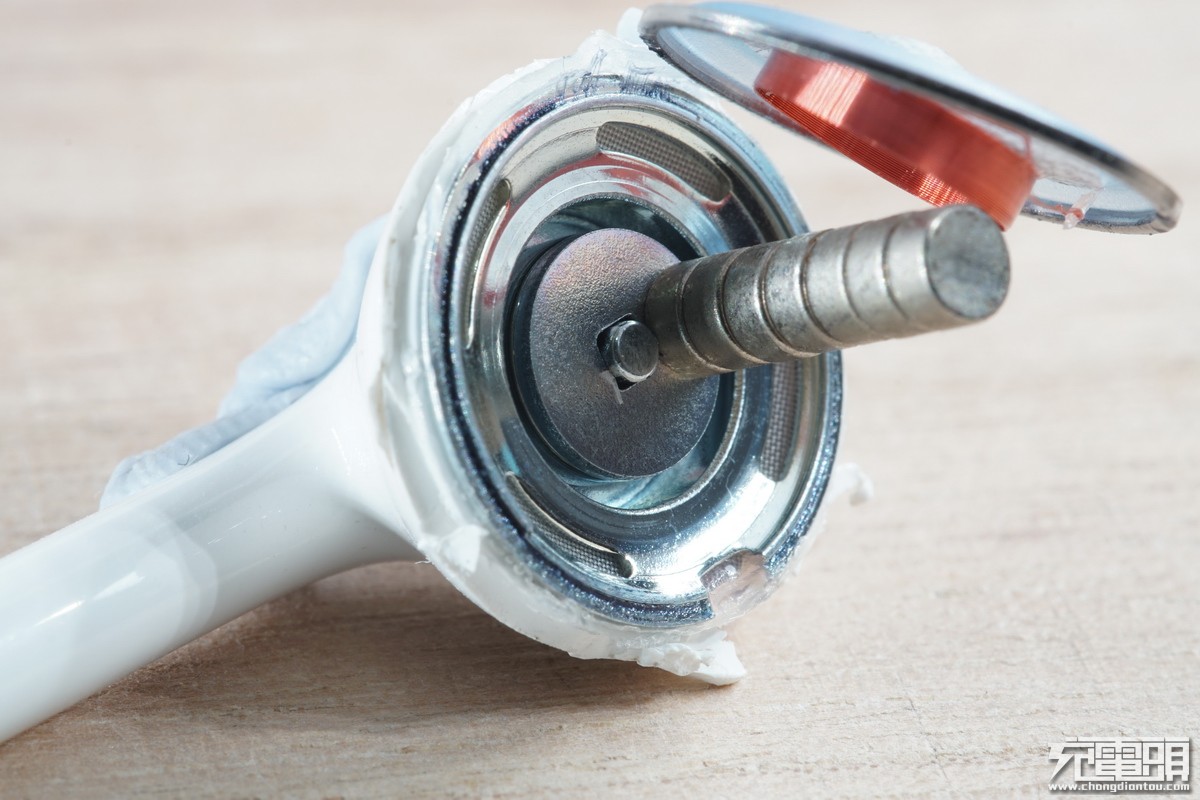

一个金属棚架，中间是磁铁，就是喇叭的设计。

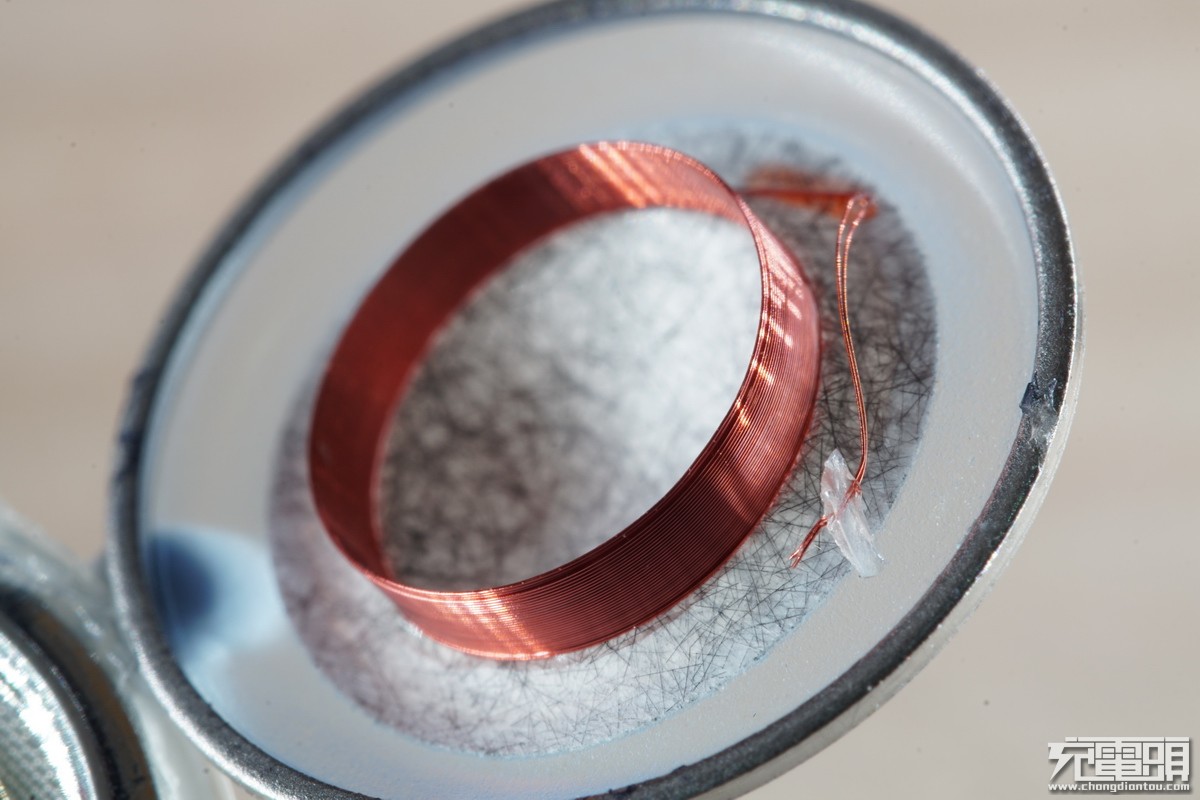

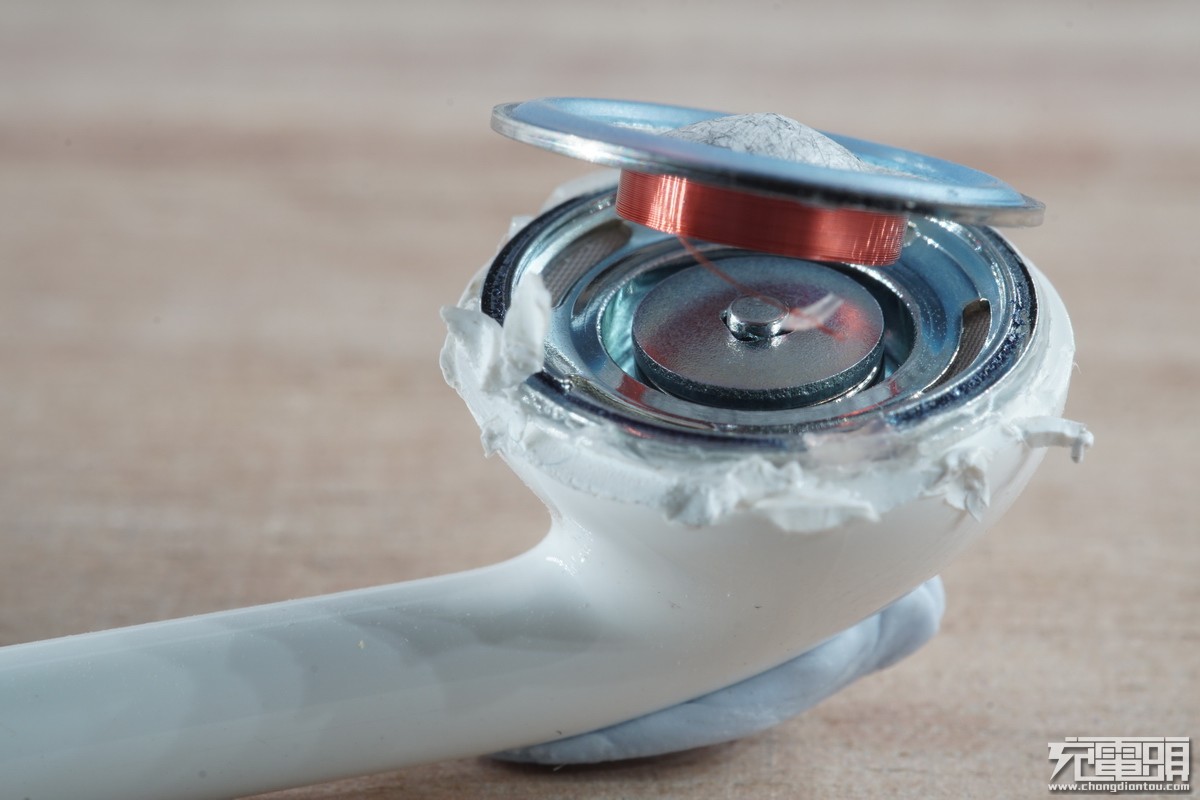

震膜下面是线圈。
强磁 ，技术棚架。
中间一大块磁铁。

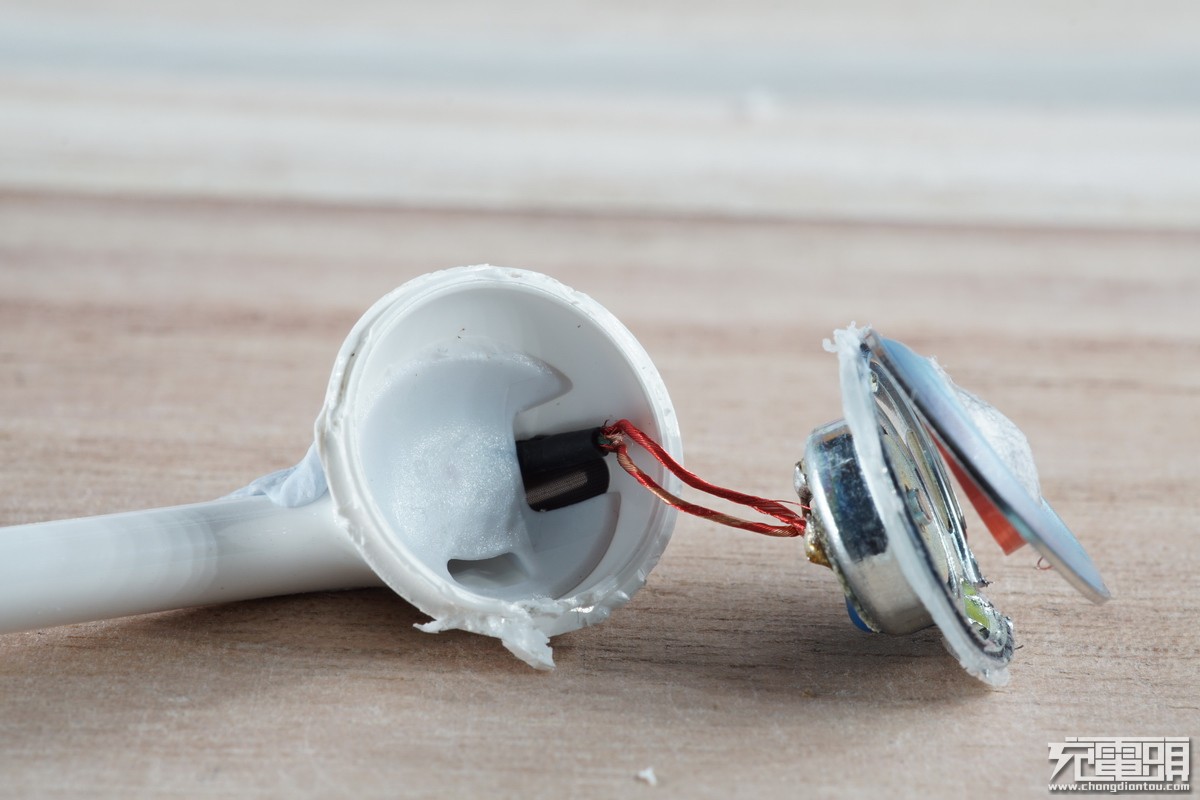

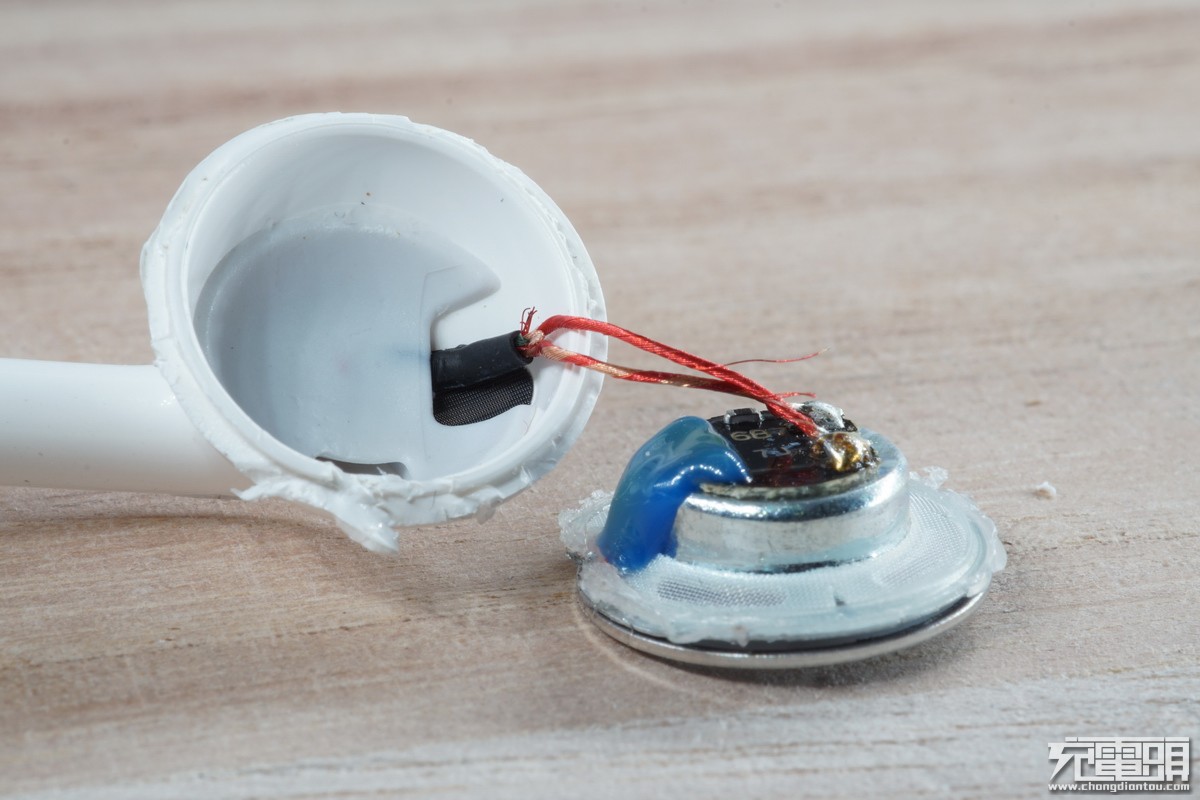

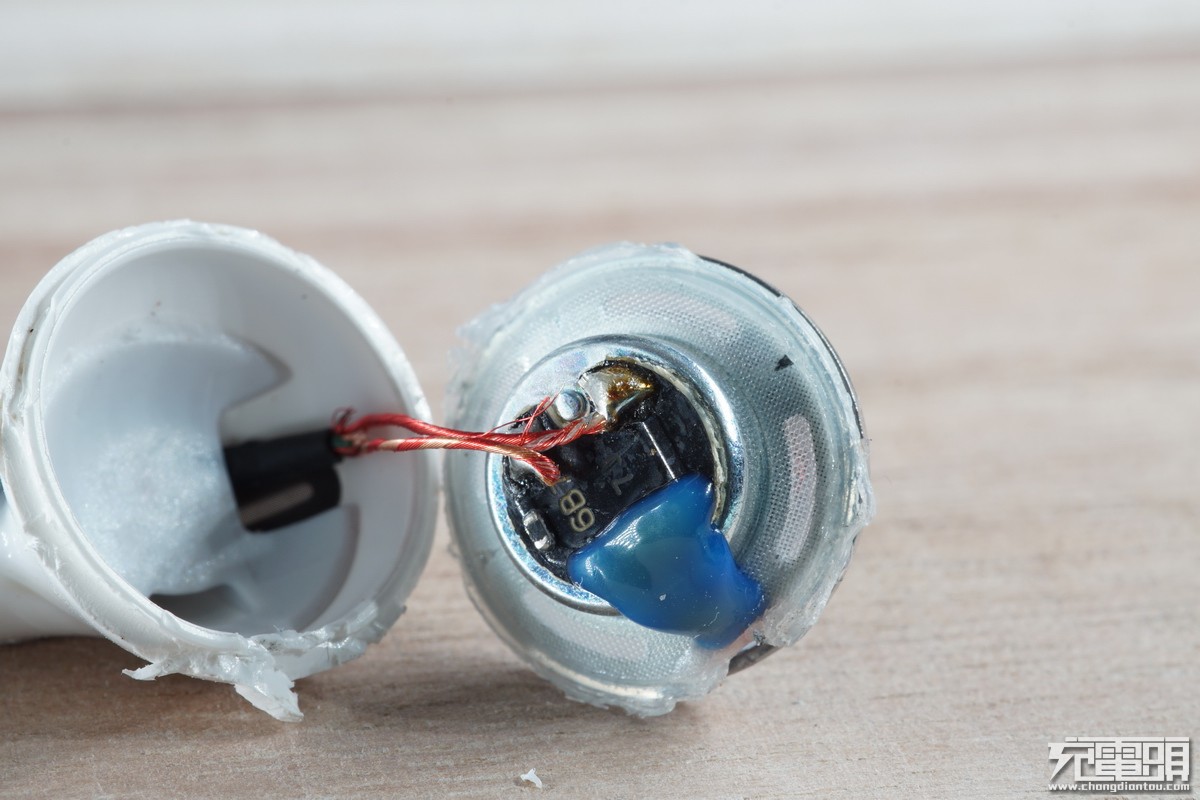

两根线接在喇叭上。
上面有印字6B。
两根线焊锡。

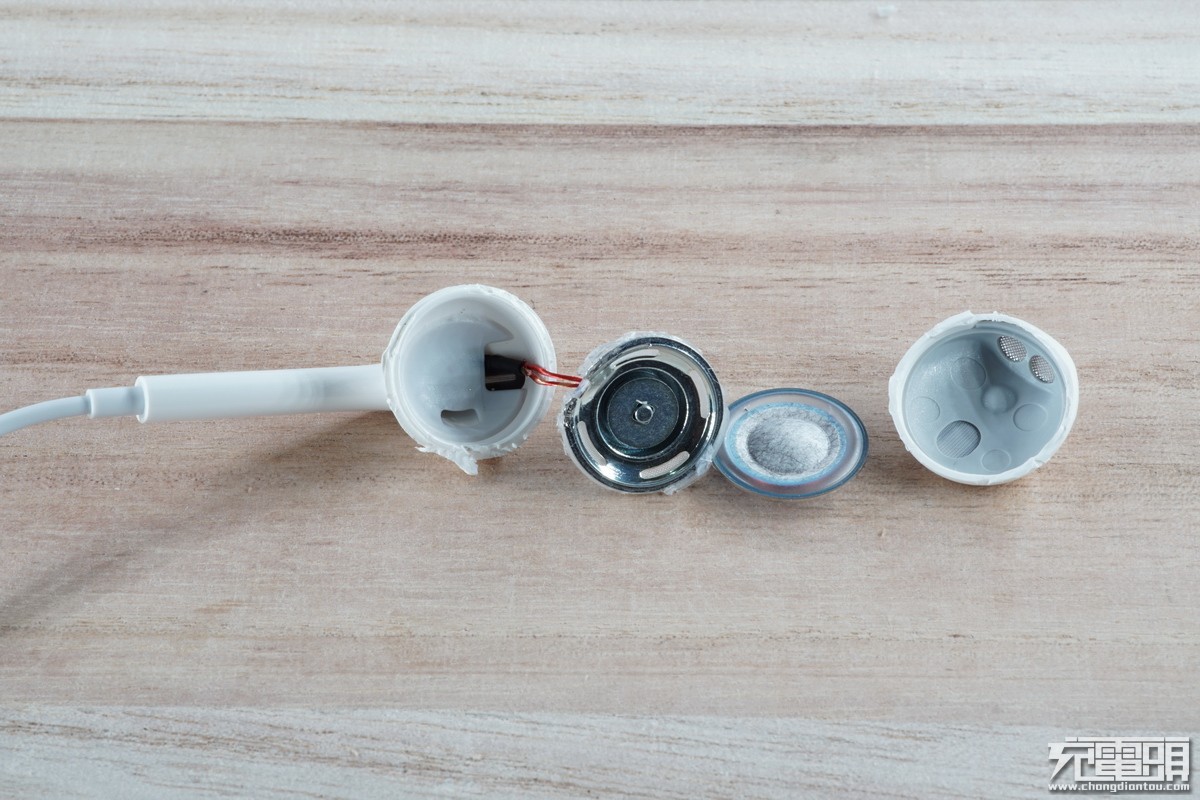

听筒全部拆解。

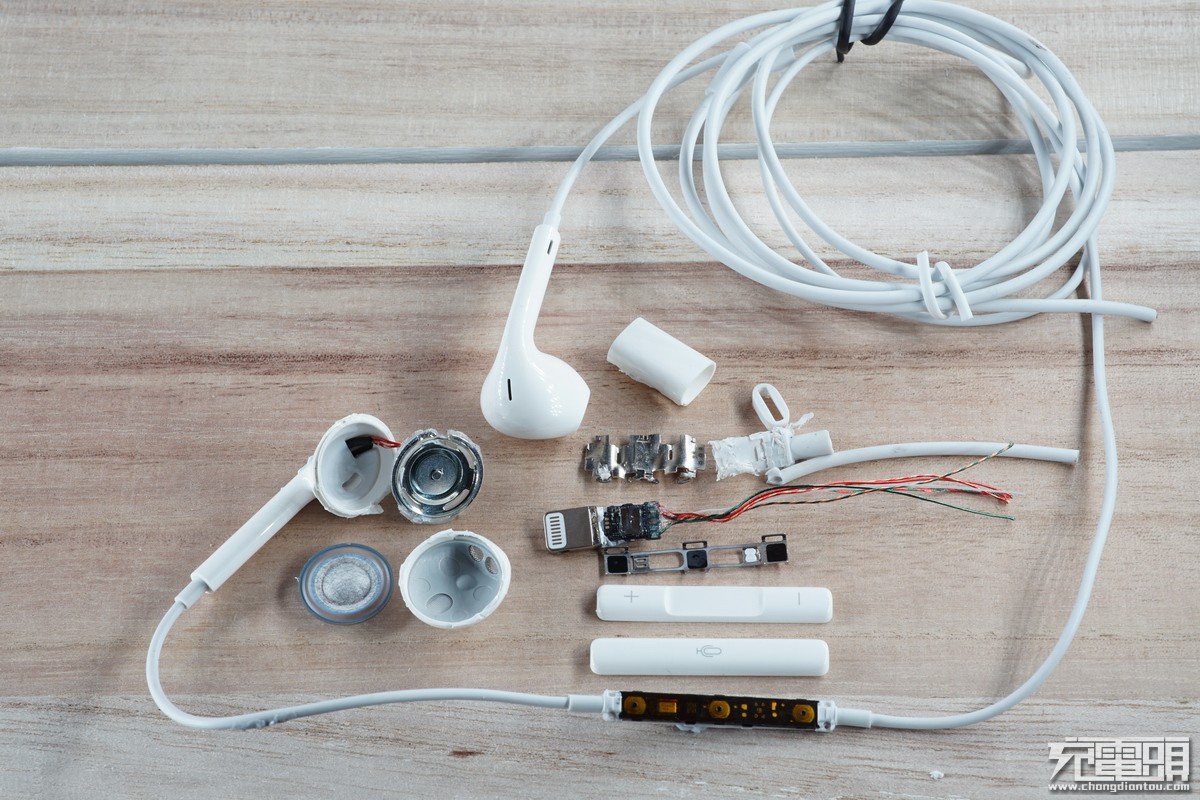

耳机线全部拆解部件。

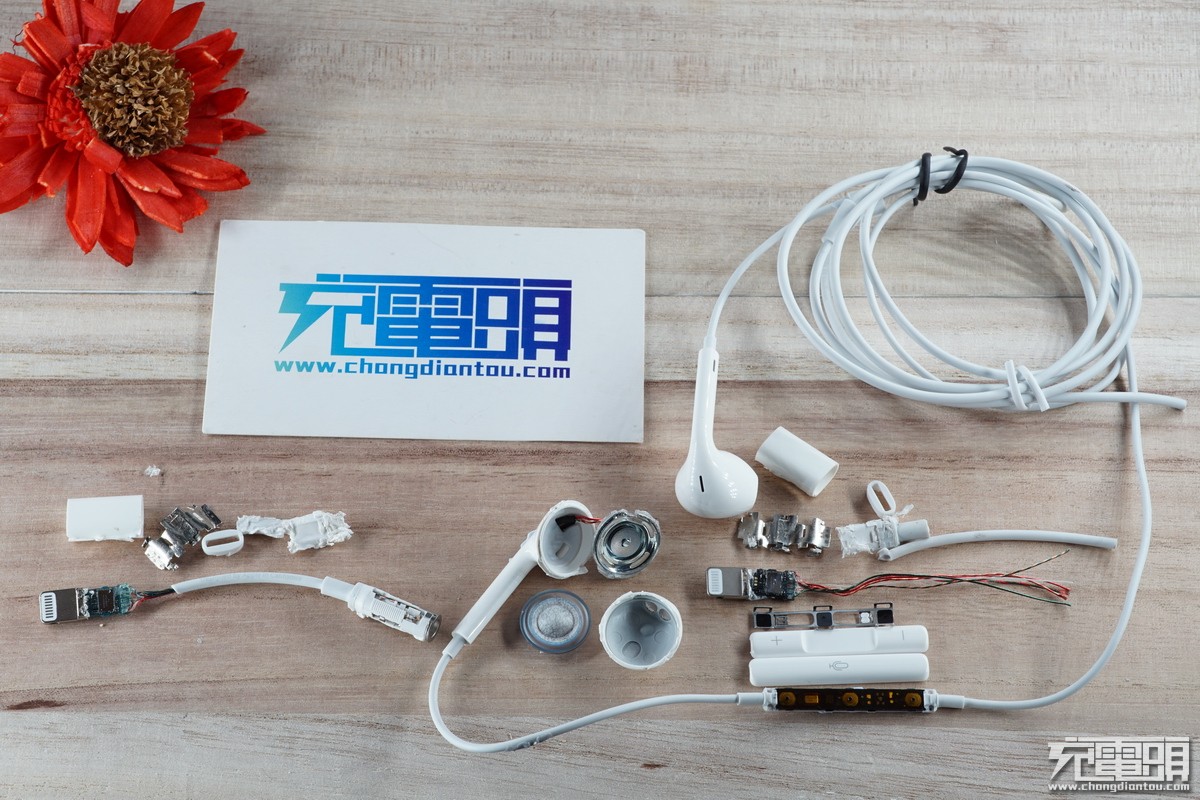

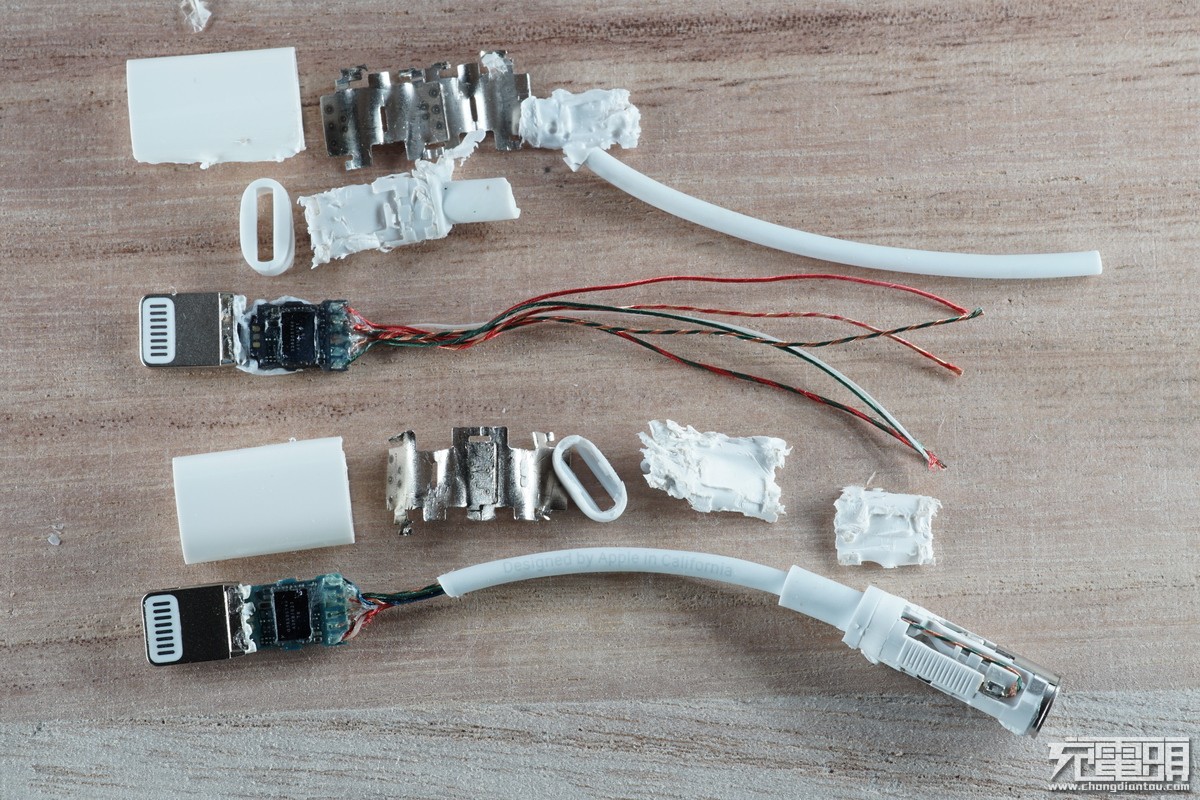

lightning转接头，耳机线 ，全部拆解。
改革始终是要的，既然来了，就愉快的用吧。
测试用三星耳机接上转接头，音乐正常，线控没有功能；lightning转接线内置解码，旧款3.5耳机接上去，感觉通透感比在直接插3.5的手机好一点，估计跟lightning的解码有关系，耳机及转接头做工精细，听音还算满意。
