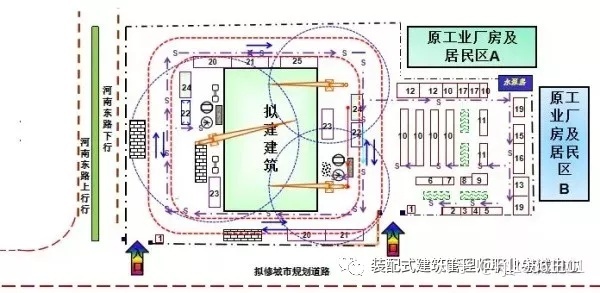

施工平面布置图是在拟建工程的建筑平面上(包括周围环境),布置为施工服务的各种临时设施、材料构件堆场、施工机械等,是施工方案在现场的空间体现。它反映已有建筑与拟建工程间、临时建筑与临时设施间的相互空间关系。
施工平面图一般需分施工阶段来编制。一般比例为1:200或1:500。
![32fb4898a0fd577b07ed4e116f9ecb08.png](https://img-blog.csdnimg.cn/img_convert/32fb4898a0fd577b07ed4e116f9ecb08.png)

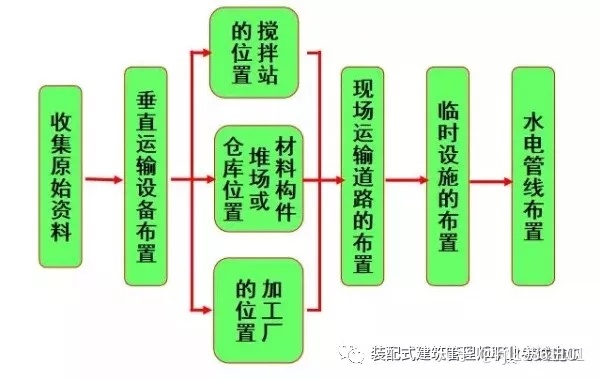

施工平面图的设计步骤及要点
![734b280ac786279ef954ca2eeed8b102.png](https://img-blog.csdnimg.cn/img_convert/734b280ac786279ef954ca2eeed8b102.png)

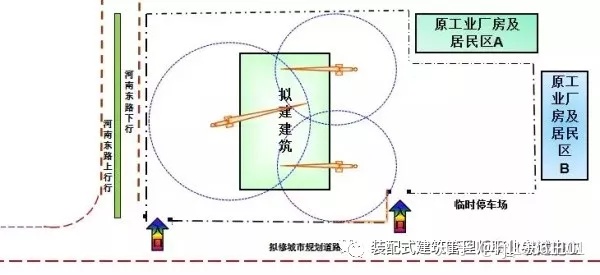

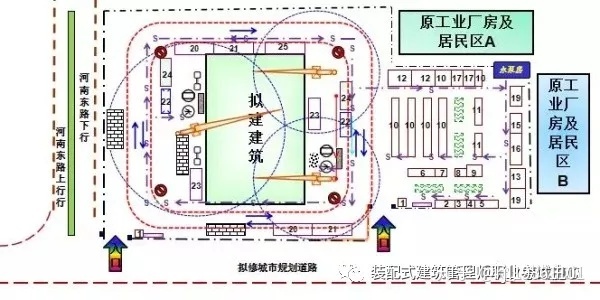

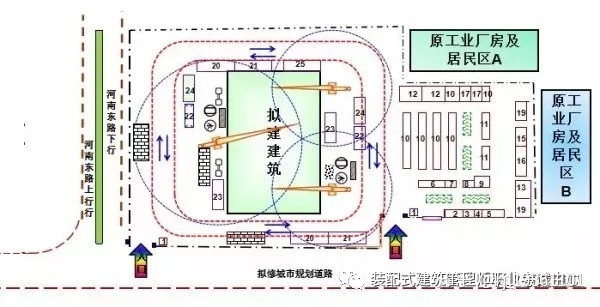

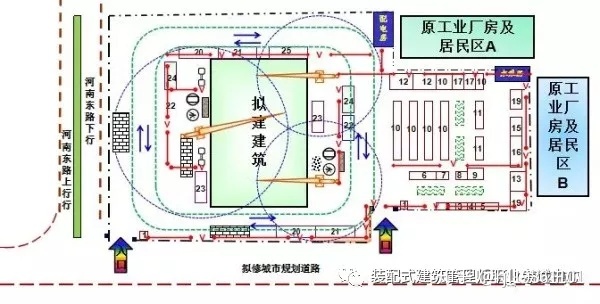

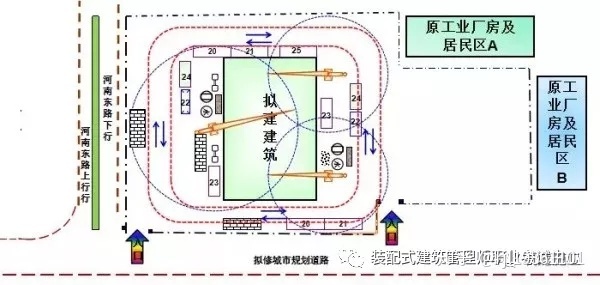

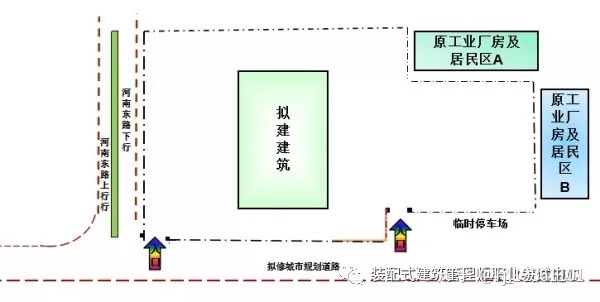

案例:已知施工现场条件如下,请进行施工平面图的设计
![cf00efac456f6d75d34750200afcc796.png](https://img-blog.csdnimg.cn/img_convert/cf00efac456f6d75d34750200afcc796.png)
![1975b43d743bf0b2d20b27c94fd68c55.png](https://img-blog.csdnimg.cn/img_convert/1975b43d743bf0b2d20b27c94fd68c55.png)

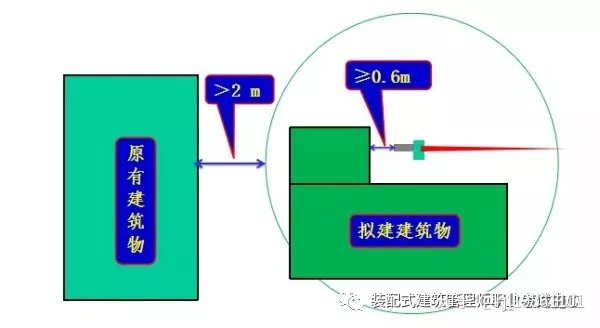

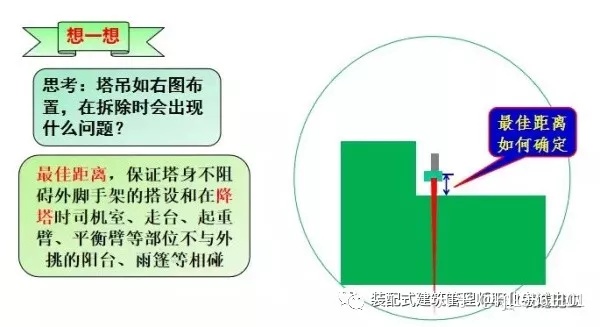

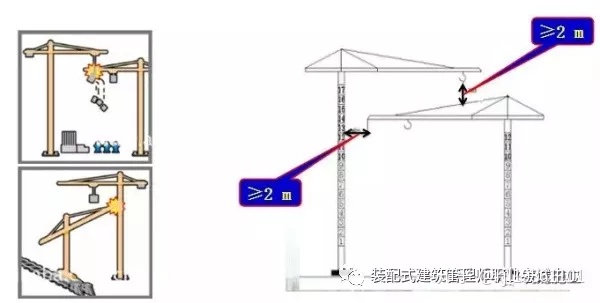

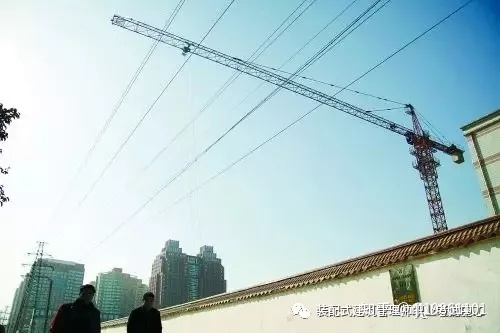

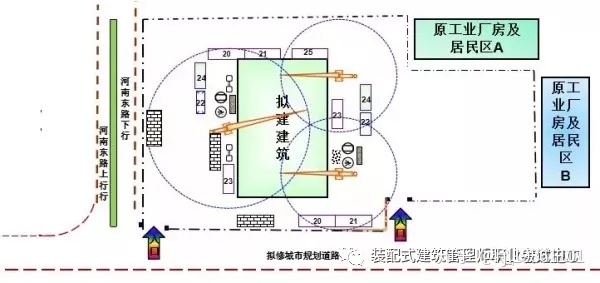

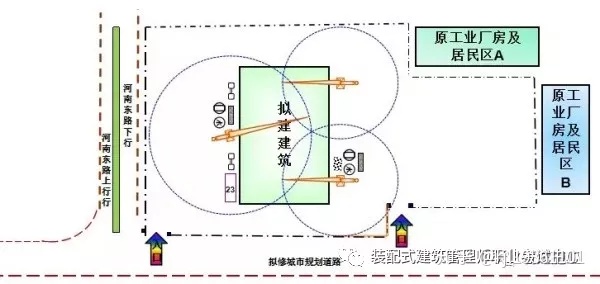

布置垂直运输设备
垂直运输设备的位置直接影响搅拌站、加工厂及各种材料、构件的堆场和仓库等位置和道路、临时设施及水、电管线的布置等.因此,它是施工现场全局的中心环节,应首先确定。

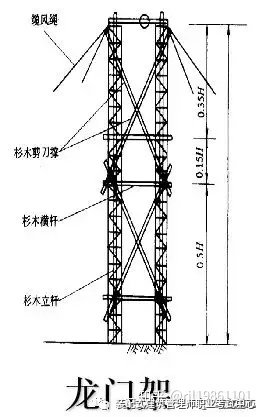

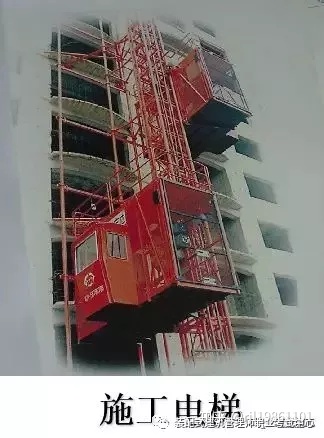

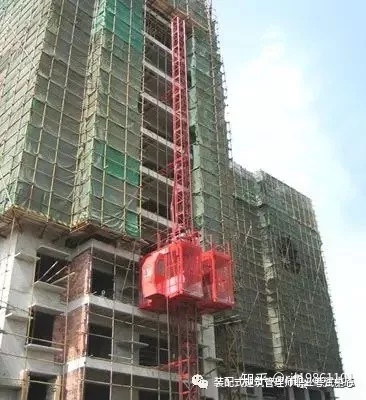

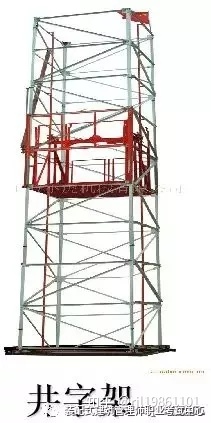

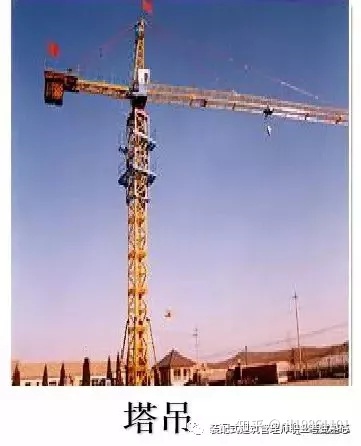

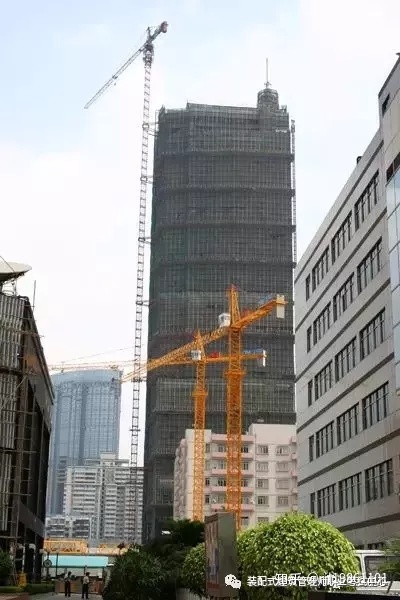

1、常用的垂直运输设备有哪些?
![ffc3645bc7b129c52cdc9329bd034bcf.png](https://img-blog.csdnimg.cn/img_convert/ffc3645bc7b129c52cdc9329bd034bcf.png)
![289b7bf456f77f63331d38055bb521f2.png](https://img-blog.csdnimg.cn/img_convert/289b7bf456f77f63331d38055bb521f2.png)
