话说得到几个光纤线路上用的分光器，从来没接触过这玩意，先在网上搜索相关信息，预习一下，在知识的大洋里，真是学无止境呀！！！

【还有分光器核心器件——石英基板集成波导光功率分配器解析】

背景知识介绍
-----------------------------------------------------------
光纤分光器：
也叫分光器，就是实现光网络系统中将光信号进行耦合、分支、分配的光纤汇接器件。是光纤链路中最重要的无源器件之一，具有多个输入端和多个输出端，一个分路器有M个输入端和N个输出端用M*N表示。

工作原理：
在单模光纤传输中，光的传输主要是依靠纤芯，但是还有一定的能量是通过靠近纤芯的包层中的传播的，也就是说，如果两根纤芯足够靠近，光信号可以在两根光纤中得到重新分配。分光器就是起到分配的作用。

分光器常见的两种类型：
熔融拉锥光纤分路器(FBT光纤分路器)和平面波导光纤分路器(PLC光纤分路器)

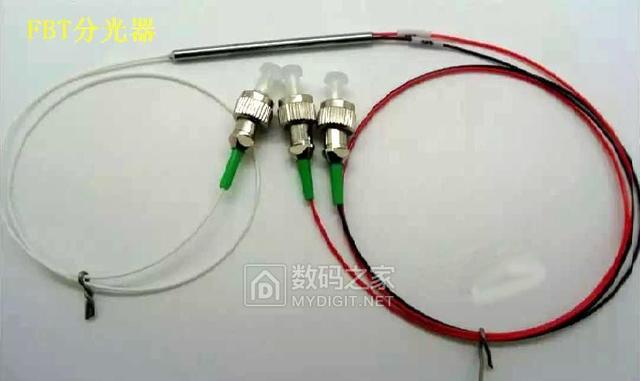

FBT分光器

网络图片

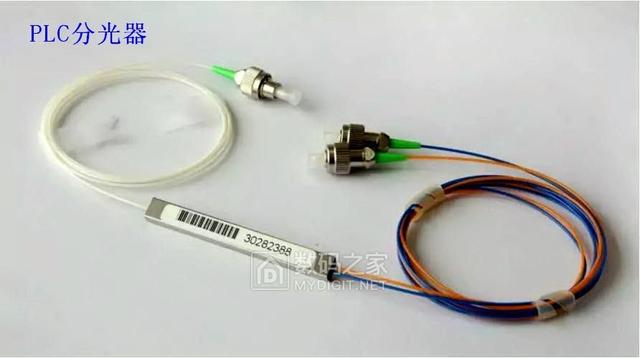

PLC分光器

网络图片

FBT型原理

FBT技术是将两根以上的光纤捆绑在一起，然后在拉锥机上熔融拉伸，拉伸过程中监控各路光纤耦合分光比，分光比达到要求后结束熔融拉伸，其中一端保留一根光纤，作为输入端，另一端作为多路输出。

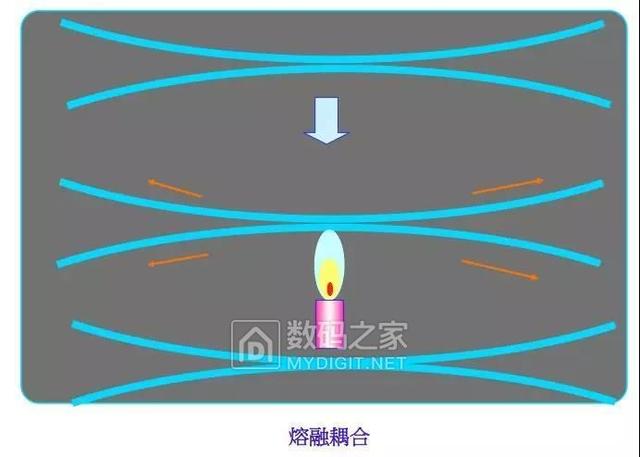

合并融合

网络图片

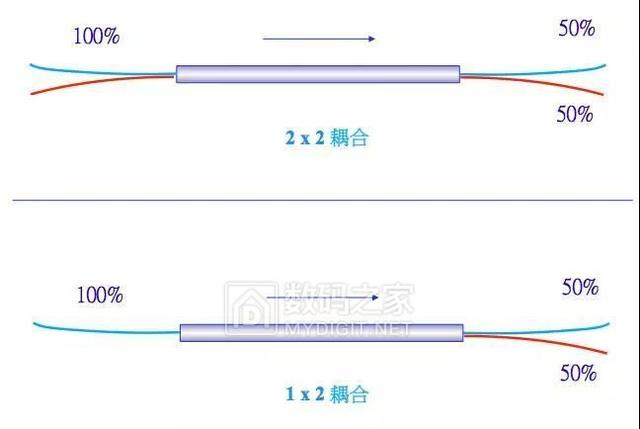

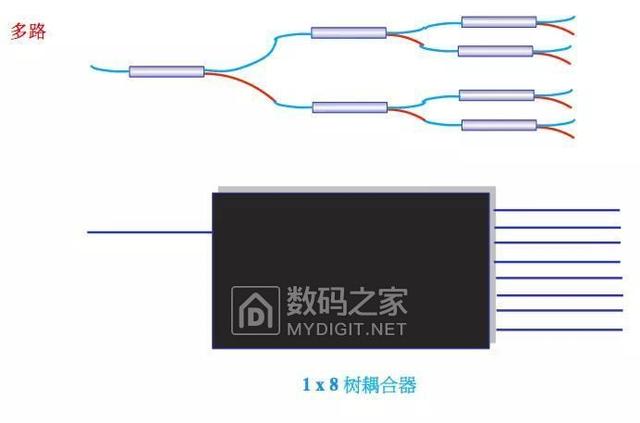

两路和多路型式

网络图片

网络图片

PLC原理

PLC技术是基于光学集成技术的，利用半导体工艺(光刻、腐蚀、显影等技术)制作。光波导阵列位于芯片的上表面，分路功能集成在芯片上，也就是在一只芯片上实现1、1等分路；然后&
