在机械产品中，有些机械零件内部结构较为复杂，需用剖视图来清楚表达其内部结构。在AutoCAD 中，“图案填充”命令就是专门用于剖面填充图案的。

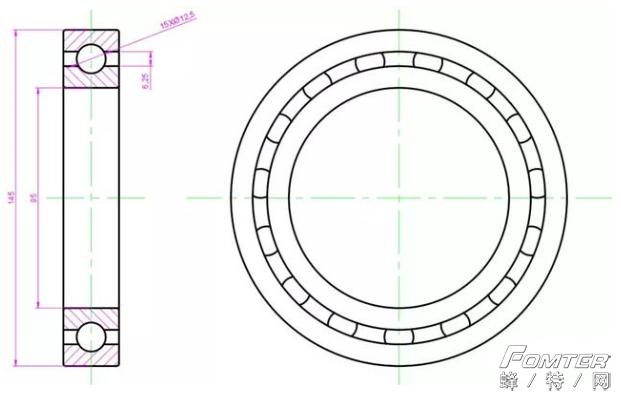

下面我们以绘制深沟球轴承的两视图为例，介绍图案填充的操作、圆角、倒角操作。

1. 新建文件及图层

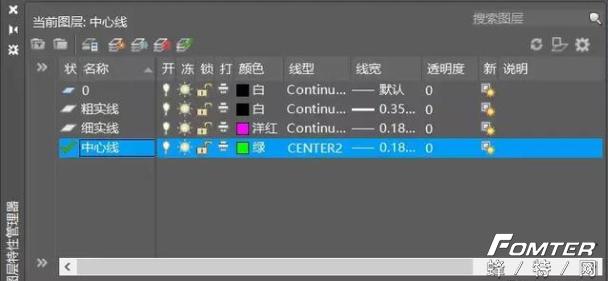

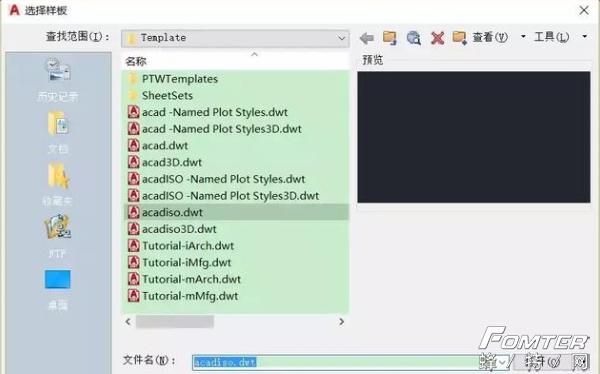

新建一个“无样板公制”文件，新建粗实线、细实线、中心线三个图层，按之前课程学习的内容设置即可，将“粗实线”图层设置为当前图层。

2. 绘制深沟球轴承主视图外轮廓

①单击“绘图”工具栏中的矩形命令按钮，单击鼠标左键在绘图区任选一点；输入相对坐标值“@24，-145”，按下回车键。
