在机械CAD软件中绘制图纸时，齿轮设计是非常常见的，其主要由于齿轮轮廓通常采用渐开线在生产中便于精确加工。那么怎么才能自动生成齿轮，让设计师能够快速进行绘制齿轮呢？接下来给大家详细介绍一下吧！

CAD软件中齿轮绘制操作步骤：

在浩辰CAD机械软件中调用【浩辰机械】→【机械设计（M）】→【齿轮设计（G）】或输入“GMGEARDESIGN”命令，就会出现如下图所示界

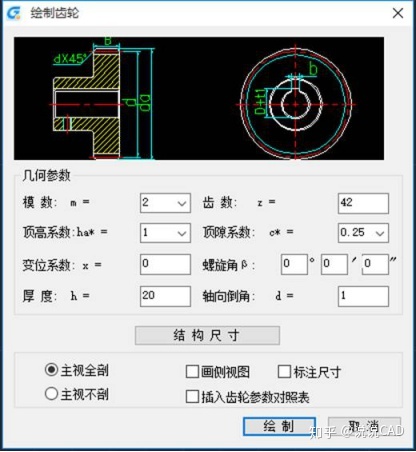

以上面6种常见结构中的第4种图形为例，单击第 4 种图形对应的图片，弹出如下图所示对话框：

绘制齿轮外部轮廓所需的关键参数及主尺寸。

“主视全剖”、“主视不剖”单选：绘制剖视图或不剖。

“画侧视图”：是否绘制主视图的同时绘制侧视图。

“标注尺寸”：是否标注关键尺寸。

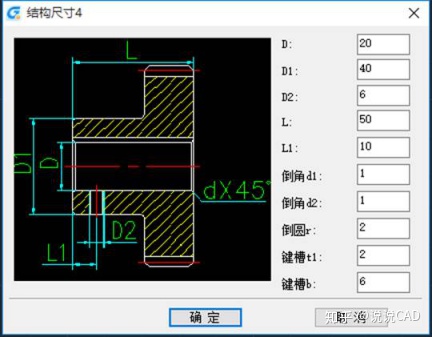

“结构尺寸”：弹出如下图所示对话框：

可参照图示对齿轮内非主尺寸及局部结构的尺寸进行修改。本功能提供了图形图元在参数不合理时的干涉判断。例如：输入倒角过大时会提示“d 大于全齿高”。螺孔尺寸错误时会提示“螺孔空间不足，或与其他尺寸冲突。其他结构形式的使用方式与类型 4 一致。

“插入齿轮参数对照表”：是否插入齿轮参数对照表，此表双击即可编辑。

以上是浩辰机械CAD软件中自动生成齿轮功能的操作教程，有需要的小伙伴可以试着操作一下哦~
