01 高度与等高线

1.地面高度的计算方法

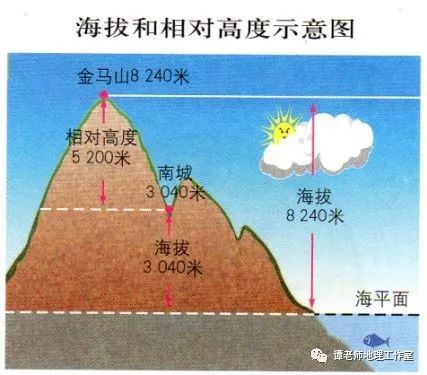

海拔(绝对高度)：地面某个地点高出海平面的垂直距离，叫做海拔。

相对高度：某个地点高出另一地点的垂直距离，叫做相对高度。

2.等高(深)线

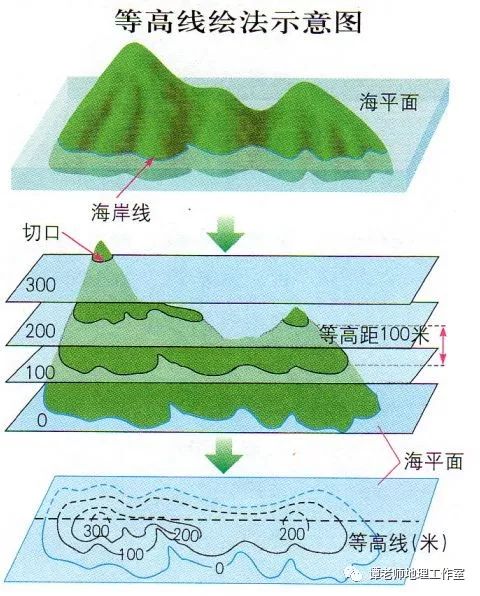

等高线是地面上高程相等的各有关相邻点所联成的封闭曲线，高程都是整数(整米、整分米)。用等高线在地形图上表示地貌，不仅能正确反映地面的高低起伏、山脉走向、山体形状、坡度大小和山谷宽窄深浅等，而且能清楚显示一定地区的山势总貌。

0 2等高线的基本特征

①同线等高同一条等高线上的各点等高，并以海平面作为零米。

②等高距全图一致等高距即指两条相邻等高线之间的高度差。例如三条等高线的海拔为500米、600米、700米，则等高距为100米。

③等高线是封闭的曲线，无论怎样迂回曲折，终必环绕成圈，但在一幅图上不一定全部闭合。

④两条等高线决不能相交因为一般情况下，同一地点不会有两个高度。但在垂直壁立的峭壁悬崖，等高线可以重合。

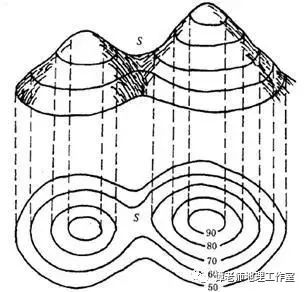

⑦两对等高线凸侧互相对称时，为山岳的鞍部，也叫山的垭口。

⑧示坡线表示降坡方向示坡线是与等高线垂直相交的短线，总是指向海拔较低的方向，有时也叫做降坡线。

⑨几条特殊的等高线，0米线表示海平面，也是海岸线；200米线区分平原和低丘；500米、1000米线显示低山丘陵或高原；2000米、3000米线反映中山和高原；4000米反映青藏高原和高山的特征。

0 3等高线地形图的判读

1．判断地形部位

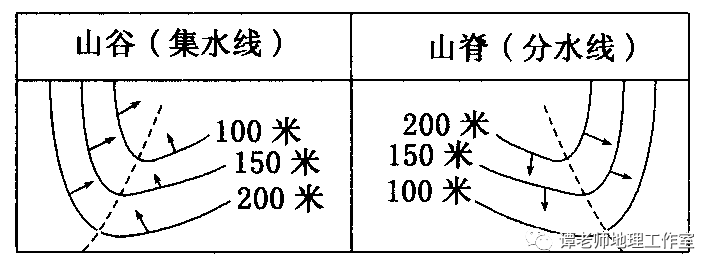

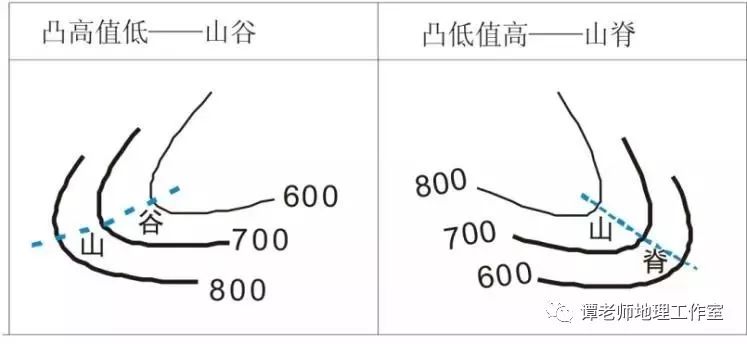

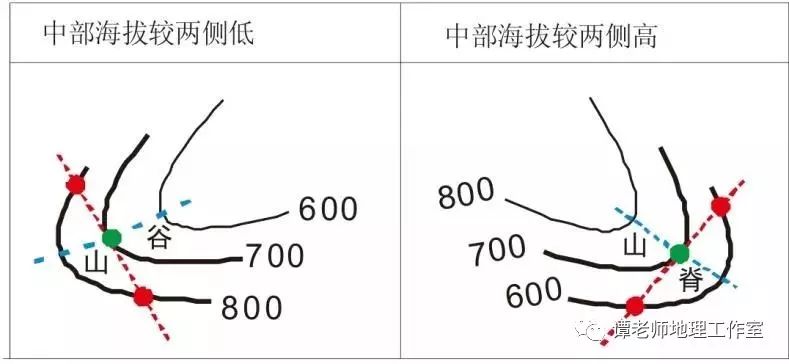

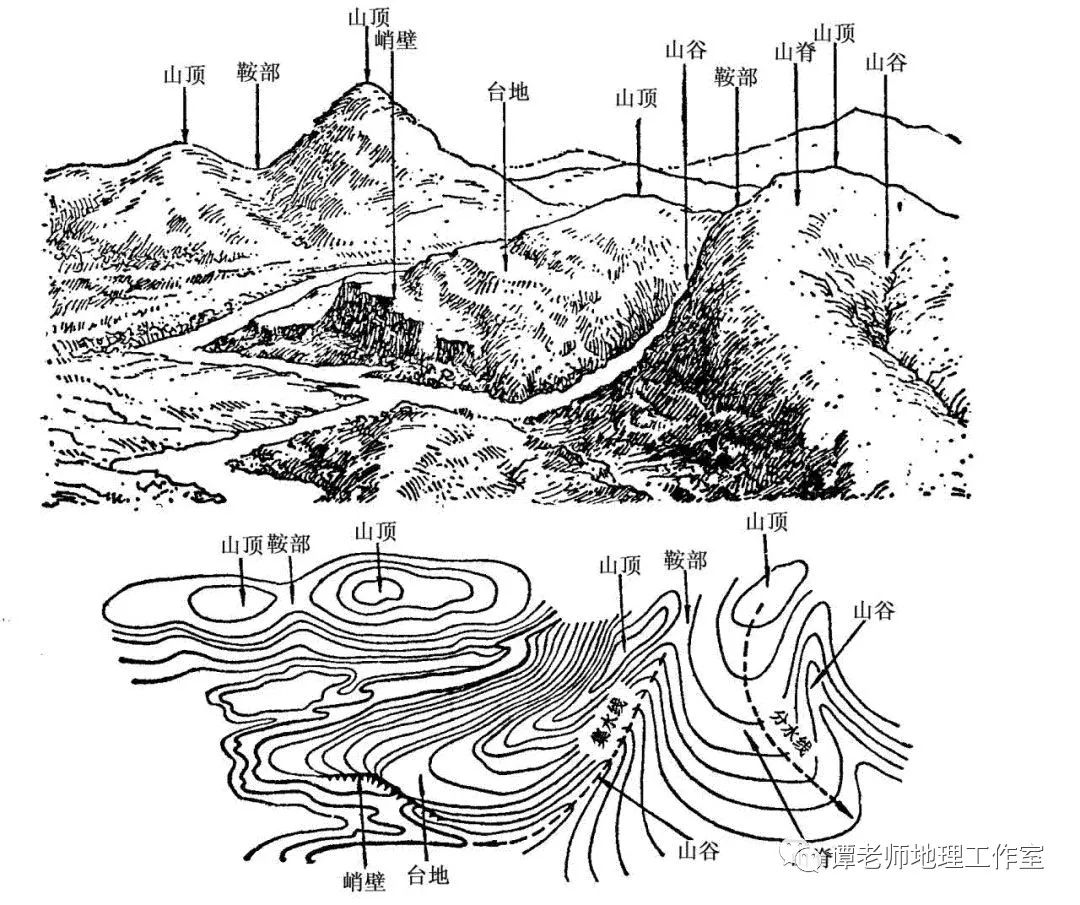

等高线闭合，数值从中心向四周逐渐降低——山地；反之，数值从中心向四周逐渐升高——盆地或洼地；两个山顶中间的低地——鞍部；等高线弯曲部分向低处凸出——山脊；等高线弯曲部分向高处凸出——山谷；等高线重合处——陡崖(见下图)

2.判断地形坡度

等高线越密集，坡度越陡；等高线越稀疏，坡度越缓。等高线上疏下密表示凸形坡，上密下疏表示凹形坡

关键是抓住比例尺和等高距。

(1)根据等高线疏密判断

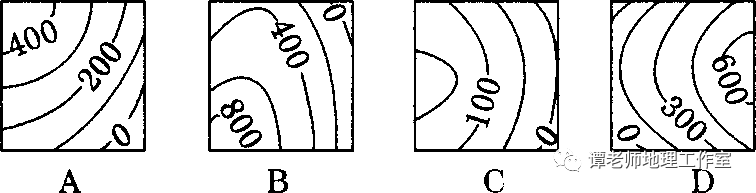

比例尺和等高距相同的等高线地形图上，在相同的水平距离上等高线越密集，坡度越大；等高线越稀疏，坡度越小。例如下图中的坡度南大到小的顺序为C>A>D>B。

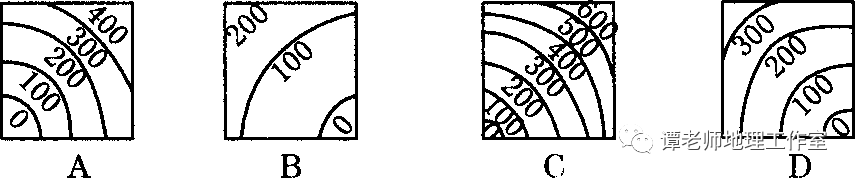

(2)根据等高距大小判断

比例尺相同、等高距不同的等高线地形图上，在相同的水平范围内等高距越大，坡度越大；等高距越小，坡度越小。例如下图中的坡度由大到小的顺序为B>D>A>C。

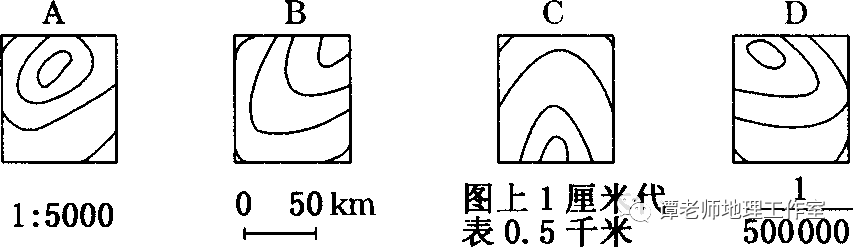

(3)根据比例尺判断

在等高线稀疏程度相同，等高距相同的情况下，比例尺越大，坡度越大，反之，比例尺越小，坡度越小。例如下图中的坡度由大到小的顺序为A>C>D>B。

(4)比例尺和等高距都不相同，则可用的值进行比较。H表示坡高(即相对高度)，与等高线地形图中等高距有关系。L表示坡宽(坡宽=图上距离/比例尺)。坡度α的大小就可以用等高距与比例尺的关系进行表示。

3.判断地形类型

平原：陆地上海拔较低地面起伏比较小的地区称为平原。它的主要特点是海拔200米以下，等高线稀疏，广阔平坦，地势低平，起伏和缓，相对高度一般不超过55米，坡度在5°以下。

平原和高原的共同特点是地面起伏小，不同的则是平原海拔低，海拔一般在200米以下，而高原海拔较高，边缘比较陡峭；和丘陵的区别在于起伏较小。平原是陆地上最平坦的地域，。平原地貌宽广平坦，起伏很小。

丘陵一般海拔在250米以上，550米以下，相对高度一般不超过100米，等高线稀疏，弯折部分较和缓，高低起伏，坡度较缓，由连绵不断的低矮山丘组成的地形。

山地：海拔500米以上，相对高度大于100米，等高线密集，河谷转折呈“V”字形。

高原：海拔高度大，相对高度小，面积广大，地形开阔，周边以明显的陡坡为界。高线在边缘十分密集，而顶部明显稀疏。高原与平原的主要区别是海拔较高，它以完整的大面积隆起区别于山地。高原素有“大地的舞台”之称，它是在长期连续的大面积的地壳抬升运动中形成的。它以较大的高度区别于平原，又以较大的平缓地面和较小的起伏区别于山地。有的高原表面宽广平坦，地势起伏不大；有的高原则山峦起伏，地势变化很大。
