简介：窗函数是信号处理领域中的基础工具，关键在于提升频谱分析的精度和分辨率。本文档包含了余弦坡度窗、帕曾窗、指数窗和高斯窗等多种窗函数，它们以数据文件和MATLAB脚本的形式呈现，用于展示各自的特性。余弦坡度窗擅长平滑过渡和减少旁瓣，而帕曾窗适用于保持窗口边缘幅度，具有低旁瓣。指数窗能降低边缘效应，提高信噪比，而高斯窗以其平滑边缘和优秀的旁瓣抑制在精确分析时具有优势。选择合适的窗函数取决于特定的应用场景和需求。通过分析这些窗函数的文件，读者可以学习如何在MATLAB等环境中实现和应用这些窗函数。窗函数.rar_余弦坡度窗_帕曾窗函数_曾窗_高斯窗_高斯窗函数

1. 窗函数在信号处理中的作用与重要性

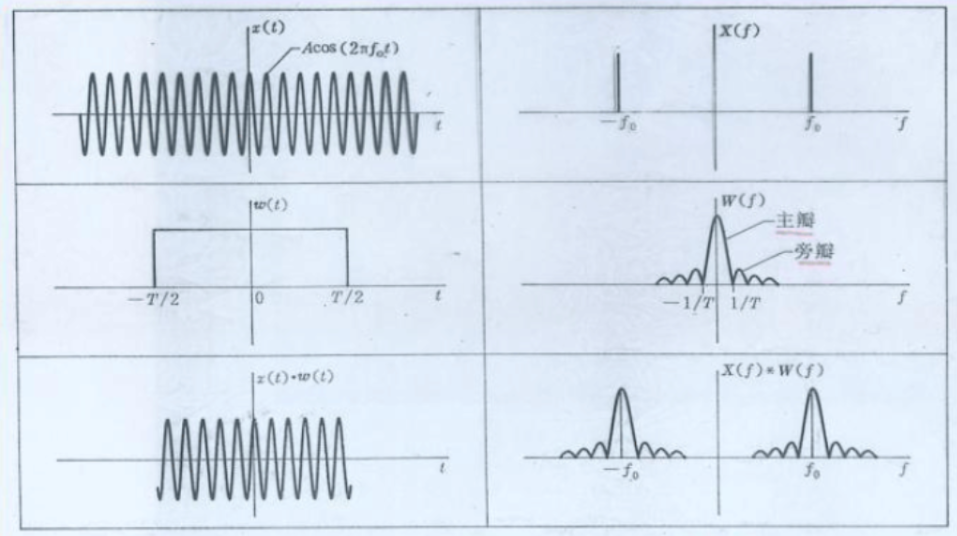

在数字信号处理的领域，窗函数扮演着至关重要的角色。它们是时间信号的权重函数，用于在进行傅里叶变换之前对信号进行截断。通过对信号进行加窗，可以有效地控制信号频域中的能量分布，这对于抑制频谱泄露和旁瓣衰减具有显著的效果。本章将探讨窗函数的基本概念，并解释为何它们在各种信号处理任务中不可或缺。我们将从简单的矩形窗开始，逐步深入到更复杂的窗函数类型，以及它们在不同场景中的适用性。通过本章的学习，读者将能够理解窗函数如何平衡主瓣宽度和旁瓣水平，并且在数字信号处理中形成一个坚实的基础概念。

2. 余弦坡度窗的特性和应用场景

2.1 余弦坡度窗的定义与数学表达

2.1.1 窗函数的基本概念

在信号处理中，窗函数用于减少频谱泄露，通过窗口化的技术将无限长的信号截断为有限长度，以便进行离散傅里叶变换（DFT）或快速傅里叶变换（FFT）。这种截断在频域中引入了额外的旁瓣和主瓣宽度的变化，从而影响信号的频率分辨率和旁瓣衰减。余弦坡度窗是众多窗函数中的一种，具有其独特的数学模型和特性。

2.1.2 余弦坡度窗的数学模型

余弦坡度窗，也被称为余弦滚降窗，它的数学表达式通常写作： [ w(n) = \left(1 - \cos\left(\frac{2\pi n}{N}\right)\right)^\alpha ] 其中，(w(n))是窗函数在第(n)个采样点的值，(N)是窗函数的长度，(\alpha)是一个参数，决定了函数下降的速率。

余弦坡度窗具有连续下降的特性，其主瓣宽度与旁瓣衰减的关系可由参数(\alpha)调整。通常，随着(\alpha)的增加，主瓣宽度变窄，而旁瓣的衰减变快。这种窗函数在信号处理中特别适用于需要精细控制主瓣和旁瓣特性的应用。

2.2 余弦坡度窗的技术参数

2.2.1 主瓣宽度与旁瓣衰减

余弦坡度窗的主要技术参数包括主瓣宽度（main lobe width）和旁瓣衰减（sidelobe attenuation）。主瓣宽度是指窗函数频谱中主瓣的最大宽度，而旁瓣衰减是指主瓣和旁瓣之间最大的幅度差。余弦坡度窗的设计允许通过参数(\alpha)对这两个参数进行调整。

主瓣宽度 ：较小的(\alpha)值会产生较宽的主瓣，而较大的(\alpha)值则会产生较窄的主瓣。
旁瓣衰减 ：随着(\alpha)的增加，旁瓣的衰减也会更快，使得信号频谱中的噪声和干扰更容易被抑制。

2.2.2 频率分辨率与时间分辨率的关系

在信号处理中，频率分辨率和时间分辨率是两个重要的参数，它们之间存在一种权衡关系，也被称为不确定性原理。余弦坡度窗的设计允许通过调整(\alpha)来平衡这两个参数：

频率分辨率 ：与窗函数主瓣的宽度成反比。主瓣越窄，频率分辨率越高。
时间分辨率 ：与窗函数的总长度成正比。窗函数长度越短，时间分辨率越高。

2.3 余弦坡度窗的应用案例分析

2.3.1 音频信号处理中的应用

余弦坡度窗在音频信号处理中有着广泛的应用，尤其是在需要精确控制频率选择性的场合。例如，在音频增强、噪声抑制和信号分析中，余弦坡度窗能够提供较好的主瓣选择性，同时抑制不需要的频率成分。

音频信号处理的一个典型应用是在均衡器的设计中。通过选择合适的(\alpha)值，可以定制特定的频率响应曲线，以适应不同的音乐风格和听觉需求。

2.3.2 在无线通信系统中的应用

无线通信系统中，信号的频谱利用效率至关重要。余弦坡度窗在设计多载波传输系统中，如正交频分复用（OFDM）系统中发挥着重要作用。利用余弦坡度窗可以减少子载波之间的干扰，改善系统的整体性能。

例如，在5G移动通信系统中，余弦坡度窗可以用于形成具有较窄主瓣和快速衰减旁瓣的子载波波形，从而在频谱资源紧张的条件下提供更高的频谱效率和更低的干扰。

2.4 代码实现余弦坡度窗

下面是使用Python实现余弦坡度窗函数的代码示例。

import numpy as np

def cosine_ramp_window(N, alpha):
    """
    生成余弦坡度窗
    :param N: 窗长度
    :param alpha: 控制衰减速率的参数
    :return: 余弦坡度窗数组
    """
    n = np.arange(N)
    window = (1 - np.cos(2 * np.pi * n / (N - 1)))**alpha
    return window

# 示例使用余弦坡度窗
N = 100  # 窗长度
alpha = 2  # 控制衰减速率的参数
window = cosine_ramp_window(N, alpha)

# 画图展示窗函数
import matplotlib.pyplot as plt
plt.figure(figsize=(10, 4))
plt.plot(window, label=f'Cosine Ramp Window (N={N}, alpha={alpha})')
plt.title('Cosine Ramp Window')
plt.xlabel('Sample index')
plt.ylabel('Amplitude')
plt.legend()
plt.show()

在上面的代码中， cosine_ramp_window 函数根据给定的长度 N 和衰减参数 alpha 生成了余弦坡度窗。通过调整 alpha 值，可以控制主瓣宽度和旁瓣衰减的关系。随后，代码绘制了生成的窗函数形状，帮助观察窗函数在时域中的变化情况。

通过调整 alpha 的值，信号处理工程师可以根据具体的应用场景调整余弦坡度窗的形状，以达到最佳的信号处理效果。

3. 帕曾窗（派生窗）的特性和应用场景

3.1 帕曾窗（派生窗）的基本原理

3.1.1 帕曾窗的数学定义

帕曾窗（Pazin Window），也被称作派生窗，是通过基本窗函数的数学变换来设计出的一种窗函数。它通常被用于信号处理领域，尤其是频谱分析中。帕曾窗的设计目的是为了优化信号处理过程中的主瓣宽度和旁瓣衰减的性能。数学上，帕曾窗可以定义为：

[ W(n) = \sum_{k=0}^{M} a_k \cdot w(n + kN) ]

其中，( W(n) ) 是帕曾窗函数，( w(n) ) 是基本窗函数，( a_k ) 是系数，( M ) 和 ( N ) 是特定的整数参数，用来定义派生窗的形状。

3.1.2 派生窗与基本窗函数的关系

派生窗是基于基本窗函数通过线性组合派生出来的。这种派生过程可以在不失基本窗函数原有特性的同时，得到一种新的窗函数，它可能在主瓣宽度、旁瓣衰减等技术参数上有更优的表现。例如，可以将一个简单的矩形窗转换为一个主瓣更窄、旁瓣更小的窗函数。

3.2 帕曾窗的技术特性分析

3.2.1 旁瓣抑制与主瓣宽度的平衡

一个理想窗函数的特性是在主瓣宽度和旁瓣衰减之间取得平衡。帕曾窗通过参数调节能够实现这种平衡。例如，通过对 ( a_k ) 系数的调整，可以增强主瓣，同时抑制旁瓣。但这种调整是有代价的，往往主瓣的宽度会因此变宽，导致频率分辨率的下降。这一特性使得帕曾窗在实际应用中需要根据具体需求进行权衡选择。

3.2.2 对信号失真的影响考量

窗函数在改善信号频谱特性的同时，也引入了信号失真。对帕曾窗而言，失真程度取决于其系数 ( a_k ) 的选择。如果设计不当，帕曾窗可能导致信号波形的失真，例如产生振铃效应。工程师需要根据实际情况调整参数，以尽量减少失真并保持频谱分析的准确性。

3.3 帕曾窗的应用领域探讨

3.3.1 声学信号处理中的应用

在声学信号处理中，帕曾窗常被用于减少因窗函数带来的频谱泄露现象。当处理具有复杂频谱结构的声学信号时，比如音乐信号或语音信号，帕曾窗能够提升频谱分析的质量，帮助更准确地识别和分类声音特征。通过适当的窗函数选择，可以更好地分析信号的时频特性，这对于声音增强和噪声抑制等应用尤为重要。

3.3.2 在雷达信号处理中的应用

雷达信号处理中，信号的时频特性是识别目标的关键。帕曾窗因其良好的频谱特性，可以提高雷达信号处理的分辨率和准确性。通过优化的帕曾窗，可以减少旁瓣的影响，提高目标检测的灵敏度和准确性，从而增强雷达系统的性能。具体应用中，可能需要结合实际的雷达系统特性和目标特性，调整帕曾窗的参数以达到最佳的处理效果。

在以上章节中，我们深入探讨了帕曾窗在信号处理领域中的应用和技术特性。下一章节将介绍指数窗的特点和适用性，探索其在工程应用中的优势和应用场景。

4. 指数窗的特点和适用性

4.1 指数窗的数学描述与特性

指数窗函数是信号处理中一种非常重要的窗函数类型，它在频域中具有良好的性能，特别适合于那些对性能要求较高的应用场合。

4.1.1 指数窗的数学表达式

指数窗（Exponential window）的一般表达式为：

[ w(n) = e^{-a \cdot n}, \quad 0 \leq n < N ]

其中，(n) 是窗函数的离散时间索引，(N) 是窗长，(a) 是衰减参数。在上述表达式中，指数窗函数随时间指数衰减，通过调整参数(a)可以改变衰减速度。

4.1.2 指数窗的频域特性分析

在频域中，指数窗函数相对于时域的快速衰减，通常可以产生一个较低的旁瓣水平。但是，它在主瓣宽度方面可能会稍宽一些。使用傅里叶变换，可以得到指数窗在频域的表达式，并分析其频谱特性：

FourierTransform[Exp[-a n], n, ω, Assumptions -> a > 0]

上述代码块展示了在数学软件Mathematica中，如何得到指数窗的频域表达式。由于指数窗函数的衰减特性，使得主瓣和旁瓣之间有很好的分离，从而在一定程度上减少了频谱泄露的影响。

4.2 指数窗在信号处理中的优势

4.2.1 主要优势与适用场景

指数窗函数相比于矩形窗或其他窗函数，其主要优势在于能够提供较低的旁瓣水平，这对于在频谱分析中减少干扰非常重要。这使得指数窗尤其适合于需要将主要信号从噪声中分离出来的应用。

此外，指数窗函数在时间上的平滑衰减特性，使其在处理如雷达信号等需要在波束形成过程中抑制旁瓣的应用中表现出色。在这些应用中，为了获得良好的空间分辨率，同时减少旁瓣造成的干扰，指数窗是一个很好的选择。

4.2.2 对比其他窗函数的性能

在比较指数窗与其他窗函数时，例如汉宁窗或汉明窗，可以注意到指数窗在频域上提供了更低的旁瓣水平。但是，这通常是以牺牲主瓣宽度为代价的，这意味着在对频率分辨率要求不是非常严格的情况下，指数窗可能并不是最佳选择。

下面是一个简单的Python示例，展示如何使用NumPy和Matplotlib库来生成和对比不同窗函数的频率响应：

import numpy as np
import matplotlib.pyplot as plt
from scipy.signal import freqz

# Define the window types
def exp_window(n, a):
    return np.exp(-a * n)

# Parameters
N = 512  # Window length
a = 0.5   # Decay rate for the exponential window

# Generate the windows
n = np.arange(N)
exp_win = exp_window(n, a)

# Compute frequency responses
frequencies, exp响应 = freqz(exp_win, worN=8000)

# Plot the results
plt.plot(0.5*freqencies/np.pi, np.abs(exp响应), label='Exponential Window')

# Plot the frequency response of other windows as needed...

# Plotting aesthetics
plt.title('Frequency Response of Exponential Window')
plt.xlabel('Normalized Frequency (\times\pi rad/sample)')
plt.ylabel('Amplitude')
plt.legend()
plt.grid()
plt.show()

在这个代码块中，我们定义了指数窗函数，计算了其频率响应，并使用 freqz 函数将其与其他窗函数的响应进行了对比。这有助于直观地展示指数窗在不同频率下的表现。
