作为一个电工要先掌握好理论知识，电工安全知识，学好电工基础知识。其次，还要多学习电工岗位相关技能规范，熟悉工作现场，为尽快熟悉电工工作提供方便。同时，也要胆大心细，多看看，多想想，多练练手，熟能生巧，不断的积累经验。

电工在技术行业是操作性很强工种，电工的发展也是比较快的，基础知识是根本，安全是保证。要不断地学习，不断接收新的事物，学无止境。

下面就让我们一起来学习一个经典案例：单按钮控制电动机启动和停止

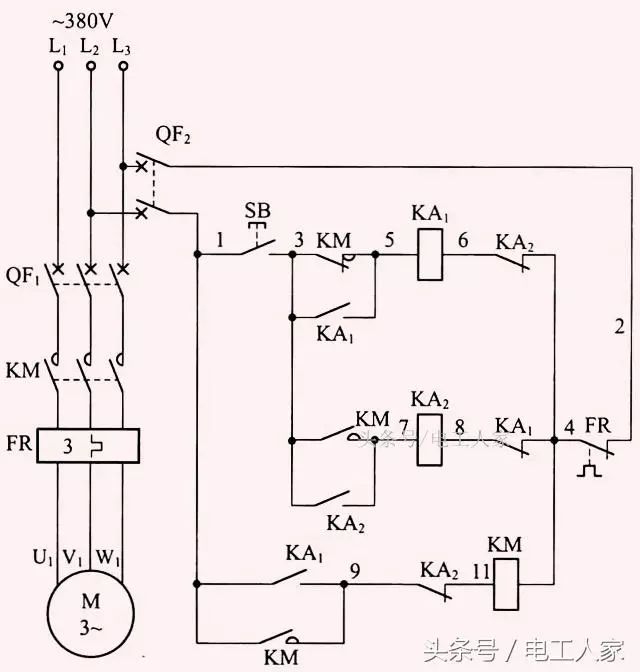

单按钮控制电动机启动和停止电 路图

一：启动

按住开关按钮SB，其常开触点(1-3)闭合，接通中间继电器KA1(简称：中继KA1)线圈得电吸合，同时中继KA1的常开触点(1-9)闭合，接通交流接触器KM得电主触点闭合，同时辅助常开触点(1-9)闭合自锁，接通输入电机的三相380v交流电源，电动机得电运行。

交流接触器KM线圈得电吸合后，KM串接在中继KA1线圈回路中的常闭触点(3-5)断开，为按下开关SB(1-3)、禁止KA1线圈回路工作做准备；KM串联再中继(KA2)线圈回路中的常开触点(3-7)闭合，为操作停止电机做准备。

松开按钮开关SB，其常开触点(1-3)断开，中继KA1线圈断电释放，KA1所有触点(3-5)(4-8)(1-9)恢复原始状态，此时，只有交流接触器KM线圈吸合自锁。

二：停止

再次按住按钮开关SB，常开触点(1-3)闭合，中继KA2线圈在交流接触器KM常开触点(3-7)(已闭合)的作用下得电吸合且KA2常开触点(3-7)闭合自锁，KA2串联在交流接触器KM线圈回路中的常闭触点(9-11)断开，切断交流接触器KM线圈回路电源，KM线圈得电释放，KM三相主触点断开，切断电动机的电源，电动机失电停止运行。松开按钮开关SB(1-3)，中继KA2线圈断电释放，KA2所有触点(3-7)(4-6)(9-11)恢复原始状态。

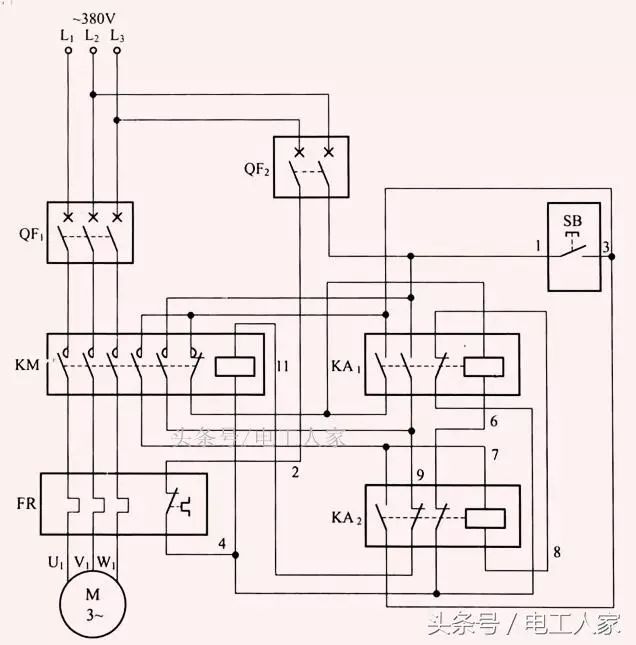

单按钮控制电动机启动和停止接线图

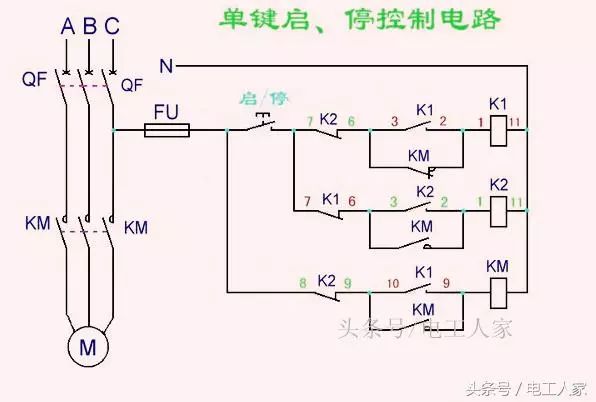

三：其它单按钮启停控制电路图

单按钮启停控制电路图
