液晶显示器12V三线无刷直流风扇控制电路

相关知识点

霍尔效应：是电磁效应的一种，是美国物理学家霍尔(E.H.Hall，1855-1938)于1879年在研究金属的导电机制时发现的。

当电流垂直于外磁场通过半导体时，载流子发生偏转，垂直于电流和磁场的方向会产生一附加电场，从而在半导体的两端产生电势差，这一现象就是霍尔效应。

霍尔效应使用左手定则判断

直流风扇管脚定义：

2线风扇只有正负极两个接口线。

3线风扇和2线风扇相比多了一个FG信号接口或者RD信号接口。

4线风扇除了有FG/RD接口，还多了一个pwm调速端口。

FG信号也就是Tach Out, 用来读取风扇的转速。由风扇内部输出一个方波信号，信号的频率代表风扇的转速，以一般的四极风扇来说，转速=FG频率*30.

RD信号是堵转报警信号。

PWM就是脉冲调制，它允许我们对风扇的转速进行调整。

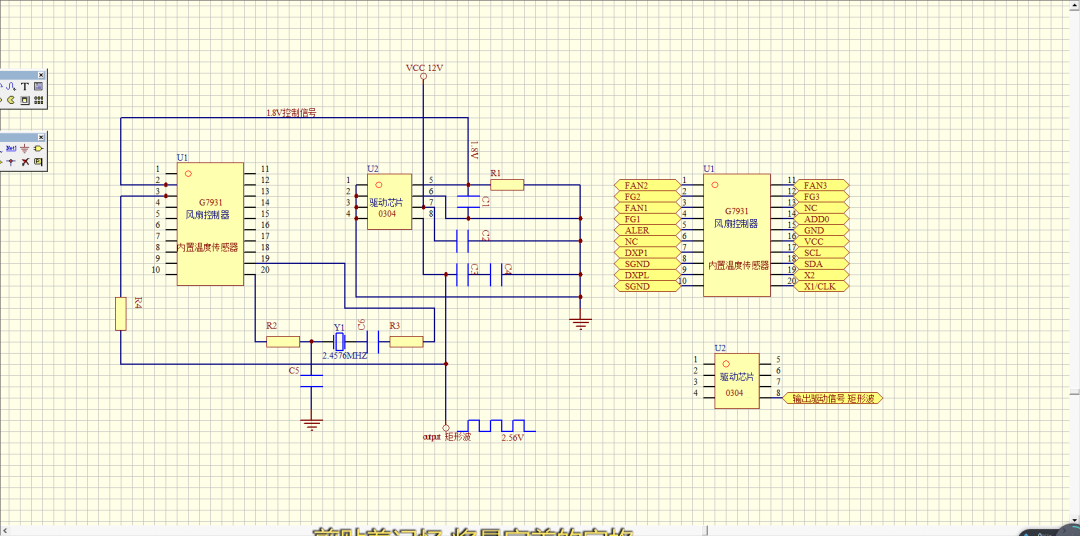

电路原理

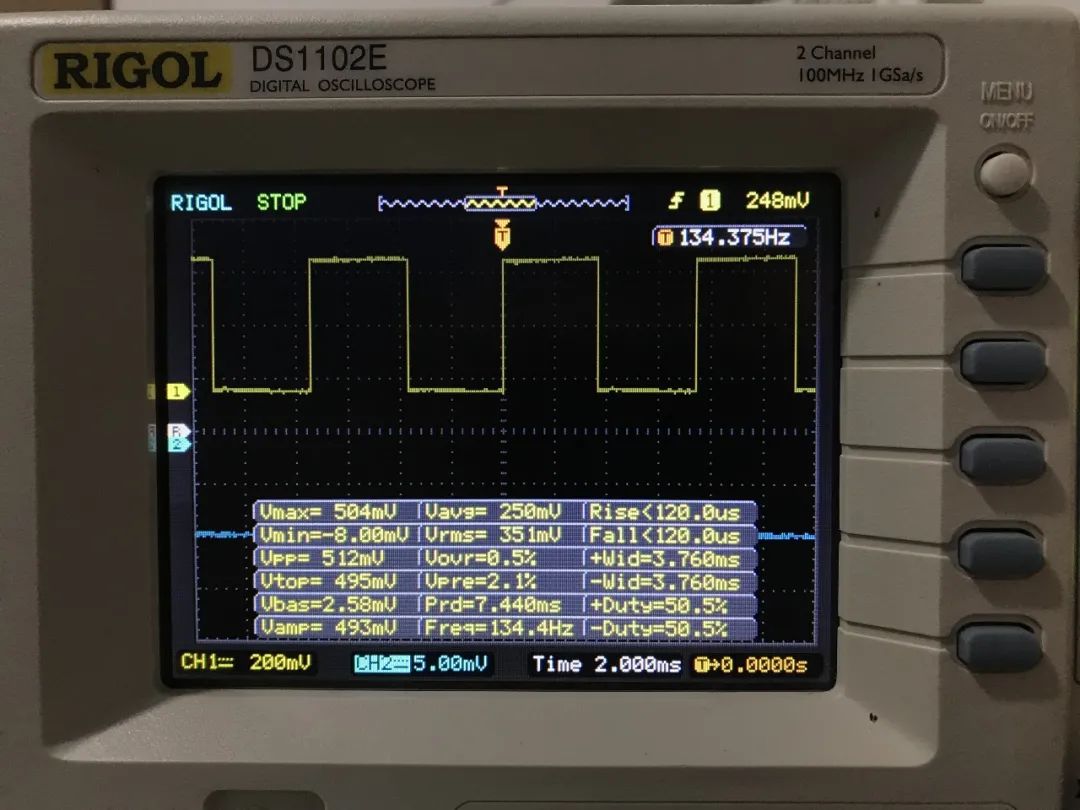

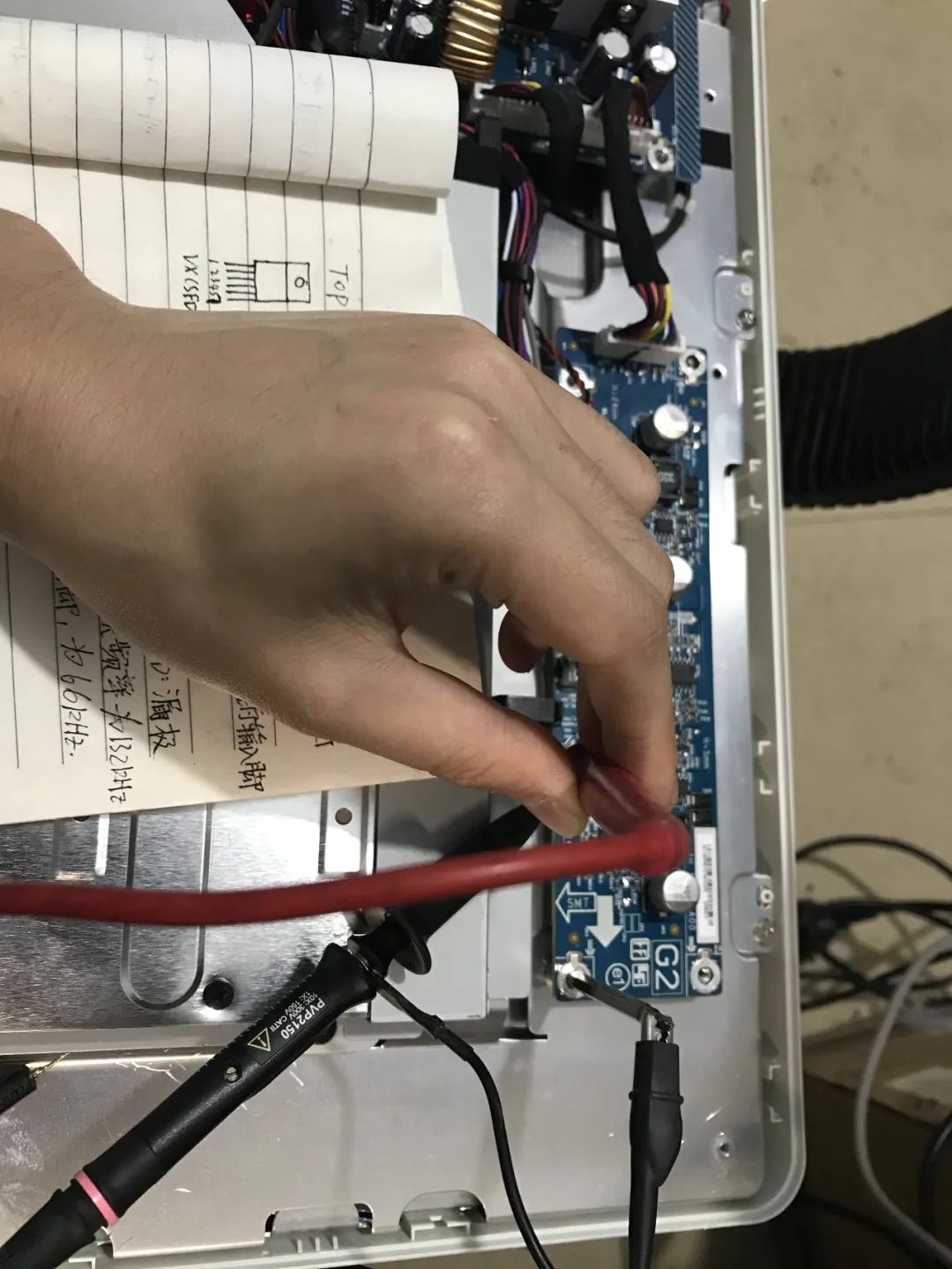

G7931芯片可以接三个风扇，通过FAN管脚输出1.8V电压到各个风扇对应的芯片U2，再由U2的8脚输出一个矩形波到直流无刷风扇的信号接口，驱动风扇转动。

G7931芯片的FG管脚是测速管脚，R4是一个反馈电阻，通过它来控制矩形波的频率，达到调节风扇转速的目的。
