android折叠布局,Android中FoldingLayout折叠布局的用法及实战全攻略

一、概述无意中翻到的FoldingLayout的介绍的博客，以及github地址。感觉很nice呀，于是花了点时间研究以及编写，本篇博客将带大家从最基本的原理分析，一步一步的实现我们的FoldingLayout，当然了，如果你能力过硬，可以直接下载github上的代码进行学习。

博客基本分为以下几个部分：

1、Matrix的setPolyToPoly使用

2、在图片上使用渐变和阴影

3、初步的FoldingLayout的实现，完成图片的折叠显示(可控制折叠次数、包含阴影的绘制)

4、引入手势，手指可以可以FoldingLayout的折叠

5、结合DrawerLayout实现折叠式侧滑

6、结合SlidingPaneLayout实现折叠式侧滑

ok，贴下部分的效果图：

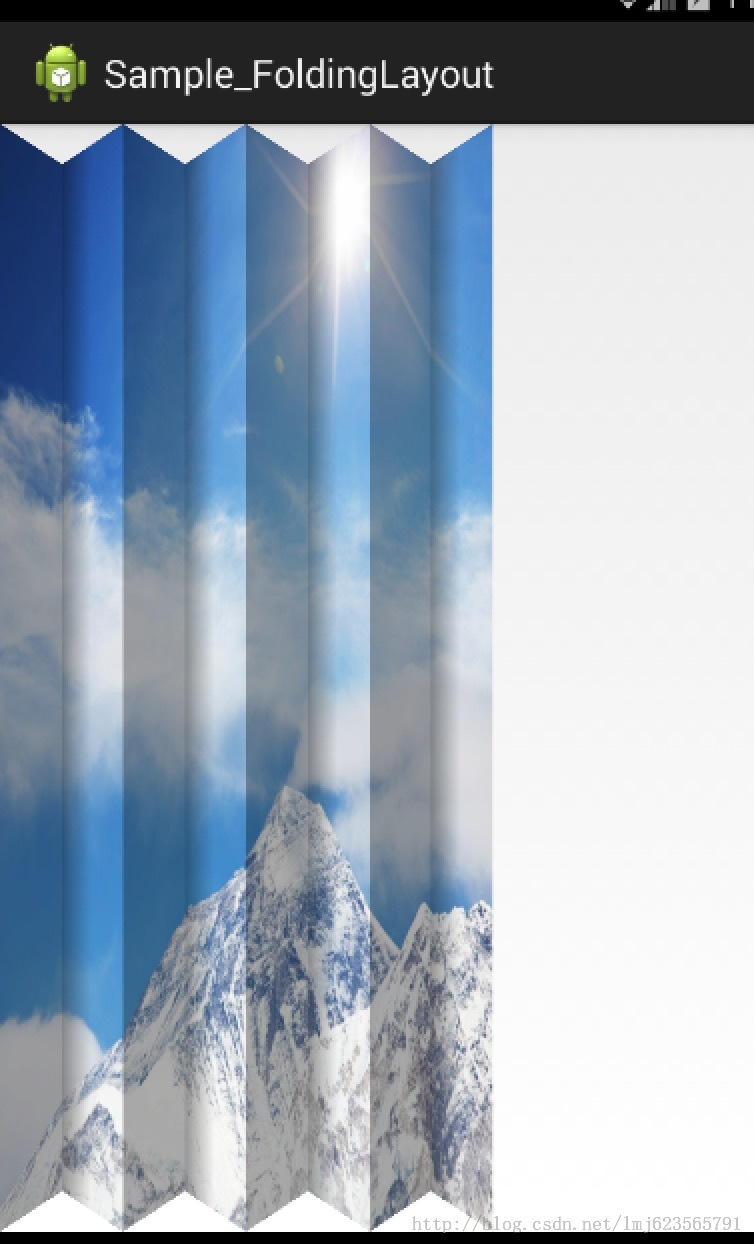

改图对应上述3，妹子不错吧~

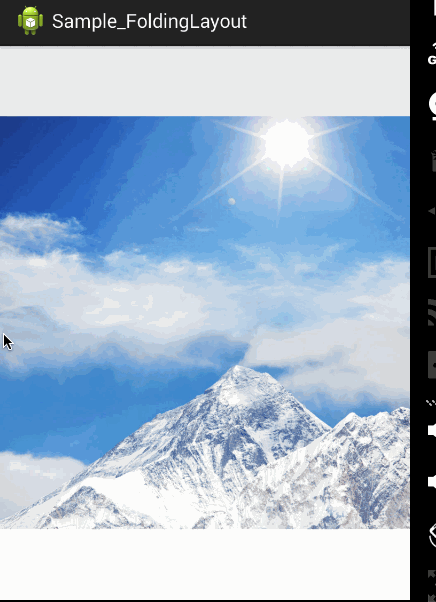

ok，对应上述4.

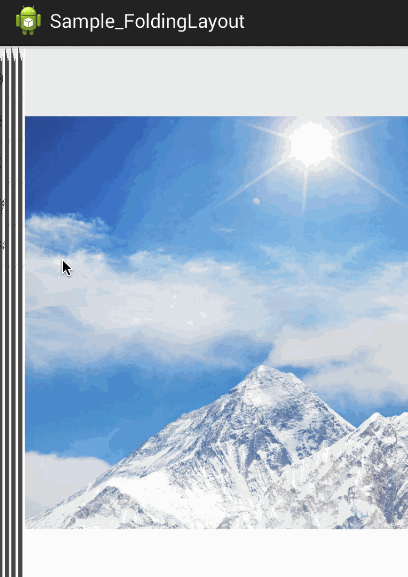

对应上述5。

ok，挑选了部分图，不然太占篇幅了。

那么接下来，我们就按照顺序往下学习了~~~

二、Matrix的setPolyToPoly使用想要实现折叠，最重要的就是其核心的原理了，那么第一步我们要了解的就是，如何能把一张正常显示的图片，让它能够进行偏移显示。

其实精髓就在于Matrix的setPolyToPoly的方法。

public boolean setPolyToPoly(float[] src, int srcIndex,  float[] dst, int dstIndex,int pointCount)

简单看一下该方法的参数，src代表变换前的坐标；dst代表变换后的坐标；从src到dst的变换，可以通过srcIndex和dstIndex来制定第一个变换的点，一般可能都设置位0。pointCount代表支持的转换坐标的点数，最多支持4个。

如果不明白没事，下面通过一个简单的例子，带大家了解：

package com.zhy.sample.folderlayout;

import android.app.Activity;

import android.content.Context;

import android.graphics.Bitmap;

import android.graphics.BitmapFactory;

import android.graphics.Canvas;

import android.graphics.Matrix;

import android.os.Bundle;

import android.view.View;

public class MatrixPolyToPolyActivity extends Activity

{

@Override

protected void onCreate(Bundle savedInstanceState)

{

super.onCreate(savedInstanceState);

setContentView(new PolyToPolyView(this));

}

class PolyToPolyView extends View

{

private Bitmap mBitmap;

private Matrix mMatrix;

public PolyToPolyView(Context context)

{

super(context);

mBitmap = BitmapFactory.decodeResource(getResources(),

R.drawable.tanyan);

mMatrix = new Matrix();

float[] src = { 0, 0,//

mBitmap.getWidth(), 0,//

mBitmap.getWidth(), mBitmap.getHeight(),//

0, mBitmap.getHeight() };

float[] dst = { 0, 0,//

mBitmap.getWidth(), 100,//

mBitmap.getWidth(), mBitmap.getHeight() - 100,//

0, mBitmap.getHeight() };

mMatrix.setPolyToPoly(src, 0, dst, 0, src.length >> 1);

}

@Override

protected void onDraw(Canvas canvas)

{

super.onDraw(canvas);

canvas.drawBitmap(mBitmap, mMatrix, null);

}

}

}

我们编写了一个PolyToPolyView作为我们的Activity的主视图。

在PolyToPolyView中，我们加载了一张图片，初始化我们的Matrix，注意src和dst两个数组，src就是正常情况下图片的4个顶点。dst将图片右侧两个点的y坐标做了些许的修改。

大家可以在纸上稍微标一下src和dst的四个点的位置。

最后我们在onDraw的时候进行图像的绘制，效果为：

如果你已经在纸上稍微的画了dst的四个点，那么这个结果你一定不陌生。

可以看到我们通过matrix.setPolyToPoly实现了图片的倾斜，那么引入到折叠的情况，假设折叠两次，大家有思路么，考虑一下，没有的话，继续往下看。

三、引入阴影其实阴影应该在实现初步的折叠以后来说，这样演示其实比较方便，但是为了降低其理解的简单性，我们先把阴影抽取出来说。

假设我们现在要给上图加上阴影，希望的效果图是这样的：

可以看到我们左侧加入了一点阴影，怎么实现呢？

主要还是利用LinearGradient，我们从左到右添加一层从黑色到透明的渐变即可。

public class MatrixPolyToPolyWithShadowActivity extends Activity

{

@Override

protected void onCreate(Bundle savedInstanceState)

{

super.onCreate(savedInstanceState);

setContentView(new PolyToPolyView(this));

}

class PolyToPolyView extends View

{

private Bitmap mBitmap;

private Matrix mMatrix;

private Paint mShadowPaint;

private Matrix mShadowGradientMatrix;

private LinearGradient mShadowGradientShader;

public PolyToPolyView(Context context)

{

super(context);

mBitmap = BitmapFactory.decodeResource(getResources(),

R.drawable.tanyan);

mMatrix = new Matrix();

mShadowPaint = new Paint();

mShadowPaint.setStyle(Style.FILL);

mShadowGradientShader = new LinearGradient(0, 0, 0.5f, 0,

Color.BLACK, Color.TRANSPARENT, TileMode.CLAMP);

mShadowPaint.setShader(mShadowGradientShader);

mShadowGradientMatrix = new Matrix();

mShadowGradientMatrix.setScale(mBitmap.getWidth(), 1);

mShadowGradientShader.setLocalMatrix(mShadowGradientMatrix);

mShadowPaint.setAlpha((int) (0.9*255));

}

@Override

protected void onDraw(Canvas canvas)

{

super.onDraw(canvas);

canvas.save();

float[] src = //...;

float[] dst = //...;

mMatrix.setPolyToPoly(src, 0, dst, 0, src.length >> 1);

canvas.concat(mMatrix);

canvas.drawBitmap(mBitmap, 0, 0, null);

//绘制阴影 canvas.drawRect(0, 0, mBitmap.getWidth(), mBitmap.getHeight(),

mShadowPaint);

canvas.restore();

}

}

}

重点看mShadowPaint，mShadowGradientShader，mShadowGradientMatrix一个是画笔，我们为画笔设置了一个渐变的Shader，这个Shader的参数为

new LinearGradient(0, 0, 0.5f, 0,Color.BLACK, Color.TRANSPARENT, TileMode.CLAMP);

起点(0，0)、终点(0.5f，0)；颜色从和BLACK到透明；模式为CLAMP，也就是拉伸最后一个像素。

这里你可能会问，这才为0.5个像素的区域设置了渐变，不对呀，恩，是的，继续看接下来我们使用了setLocalMatrix(mShadowGradientMatrix);，而这个

mShadowGradientMatrix将和坐标扩大了mBitmap.getWidth()倍，也就是说现在设置渐变的区域为(0.5f*mBitmap.getWidth()，0)半张图的大小，那么后半张图呢？

后半张应用CLAMP模式，拉伸的透明。

关于Shader、setLocalMatrix等用法也可以参考：Android BitmapShader 实战 实现圆形、圆角图片

四、初步实现折叠了解了原理以及阴影的绘制以后，接下来要开始学习真正的去折叠了，我们的目标效果为：

妹子折叠成了8份，且阴影的范围为：每个沉下去夹缝的左右两侧，左侧黑色半透明遮盖，右侧短距离的黑色到透明阴影(大家可以仔细看)。

现在其实大家以及会将图片简单倾斜和添加阴影了，那么唯一的难点就是怎么将一张图分成很多快，我相信每块的折叠大家都会。

其实我们可以通过绘制该图多次，比如第一次绘制往下倾斜；第二次绘制网上倾斜；这样就和我们标题2的实现类似了，只需要利用setPolyToPoly。

那么绘制多次，每次显示肯定不是一整张图，比如第一次，我只想显示第一块，所以我们还需要clipRect的配合，说到这，应该以及揭秘了~~~

package com.zhy.sample.folderlayout;
