在 里面_滚花在三维里面如何表达？

上周有工程师留言说想知道如何做滚花，其实滚花主要是做在一些机械产品手柄上的，所以一般在三维设计里面，只需要在产品里面把需要滚花的面加上滚花贴图，然后在图纸上注明下就可以了。如果为了三维效果，真实的想在三维里面表达出来，那么也可以表达。今天我们就来看看这两种在SW中是如何表达的。

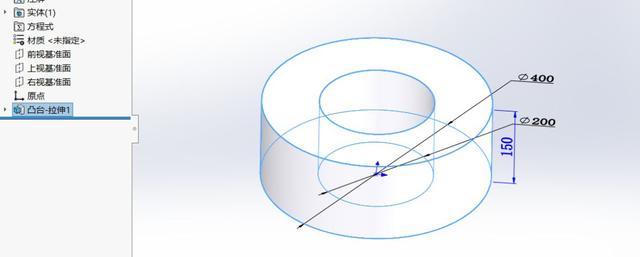

首先，我们创建一个内径200mm，外径400mm，高度150mm的环作为滚花的产品，当然这里只是示意，可以使用自己产品的真是尺寸。

滚花贴图方法如下：

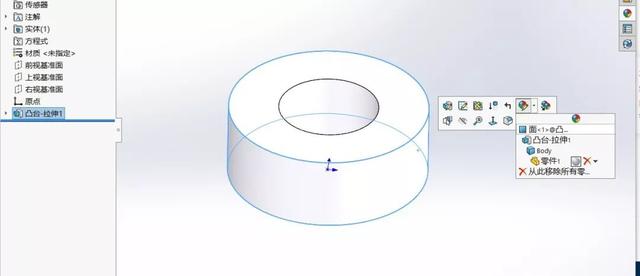

1、选择外圆柱面，在鼠标左上角选择外观的下拉箭头，选择面，如下图所示：

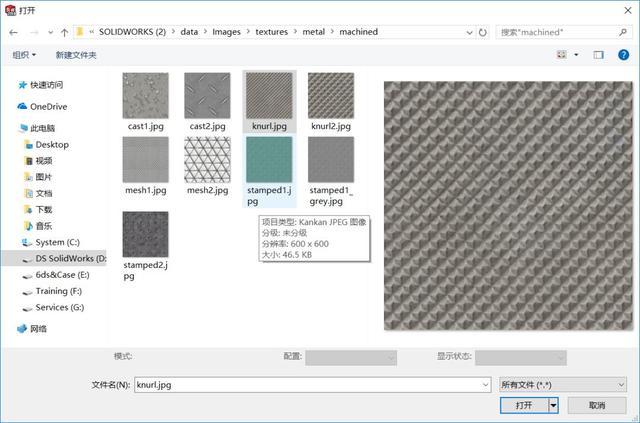

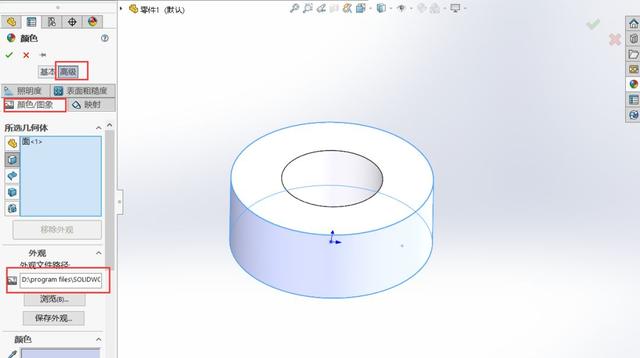

2、进入此面颜色的高级选项，选择颜色/图像，外观文件浏览到安装位置D:program filesSOLIDWORKS CorpSOLIDWORKS (2)dataImagesexturesmetalmachined，选择滚花的贴图，如下图所示：

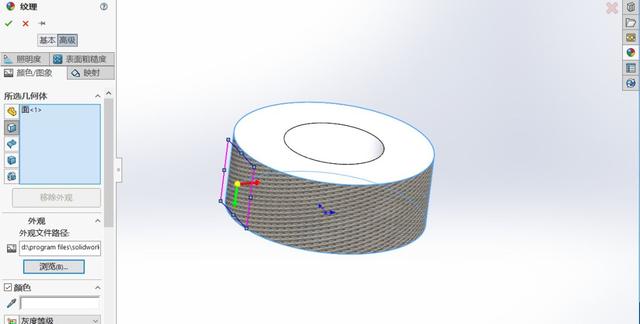

效果如上图所示，但是此效果不能带到工程图中，需要在工程图中标注说明为滚花。

滚花三维真实表达方法如下：

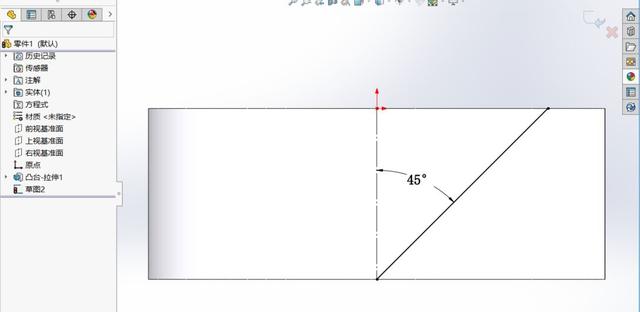

1、然后选取一个侧面，草绘一根斜线，这里选取的是上视基准面，绘制45°斜角。

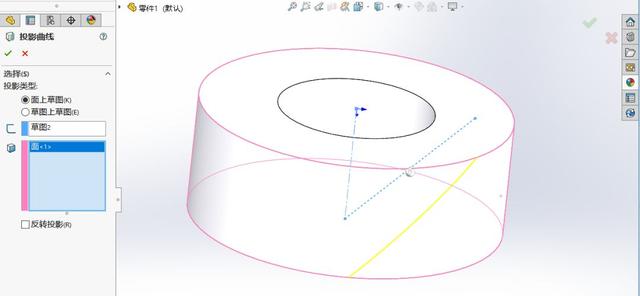

2、点击投影曲线命令，选择面上草图，投影面选择圆柱外面。如下图所示：

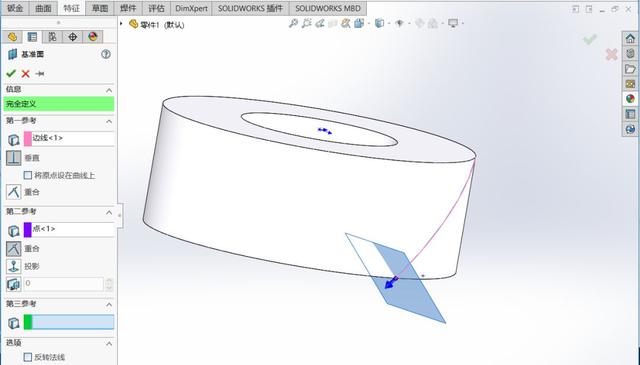

3、在投影曲线上的一个顶端建立一个垂直于投影线的基准面， 如下图所示：

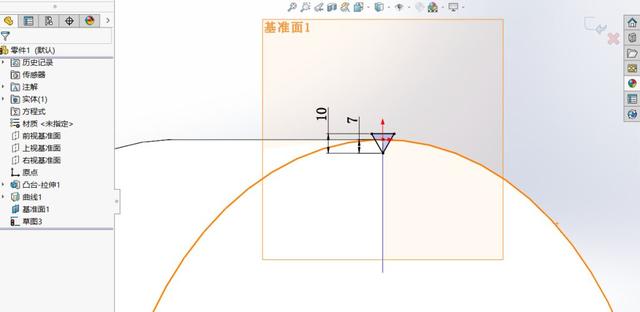

4、在建立的基准面上，绘制一个扫面切除的截面，尺寸可以根据实际需要，此处仅为参考，如下图所示：

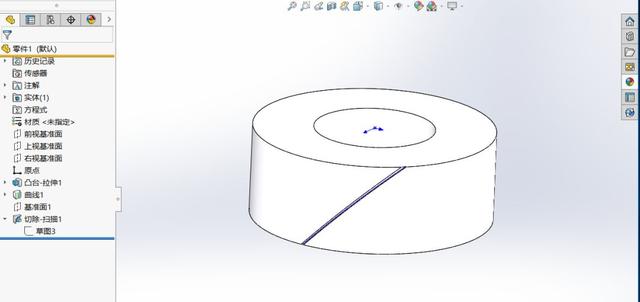

5、使用扫描切除命令，绘制完成一个截面，如下图所示：

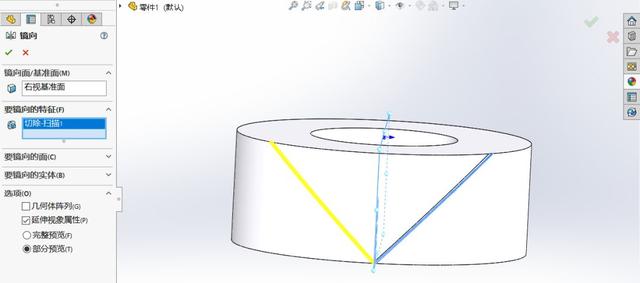

6、通过镜像命令把另一根斜线导出来，如下图所示：

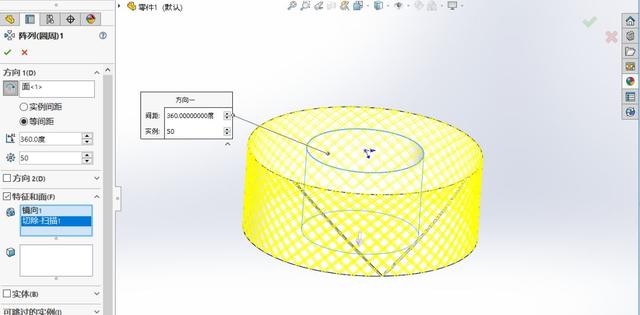

7、最后选择特征进行阵列，阵列个数根据实际需要选择，这里示意50个，选择等间距360°，如下图所示：

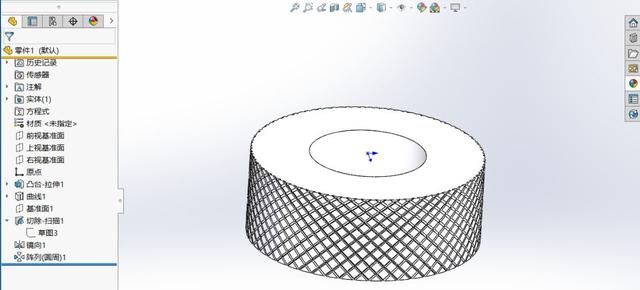

对于产品滚花来说，三维的网纹特征复杂，影响软件运行速度，所以建议使用贴图，出图标注即可。大家可以根据自己的需要选择使用哪种方法。

大家有什么问题可以留言，我会详细解答哦！关注三维机械设计工程师，一起设计更好的产品！
